Замена органов управления громкостью iPhone 5

Если стекло дисплея треснуло, предотвратите дальнейшее осыпание осколков и защитите себя во время ремонта, заклеив стекло.

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты на дисплей iPhone, пока вся передняя поверхность не будет покрыта.

Наденьте защитные очки, чтобы избежать попадания стекла в глаза во время ремонта.

Перед продолжением разрядите аккумулятор iPhone ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайном повреждении.

Выключите iPhone перед началом разборки.

Удалите два 3.6 мм Pentalobe винта рядом с разъемом Lightning.

В следующих шагах вы будете вытягивать дисплей из корпуса телефона. Дисплей состоит из стеклянного экрана и пластиковой окантовки с металлическими защёлками.

Независимо от используемого инструмента, убедитесь, что вы поднимаете весь дисплей целиком.

Если стекло начинает отделяться от пластика, как показано на первом изображении, вставьте пластиковый инструмент для вскрытия между пластиковой рамкой и металлическим корпусом телефона, чтобы поддеть металлические защёлки и освободить их из корпуса.

Если вы собираете телефон с разделённой окантовкой дисплея, возможно, стоит поместить тонкую полосу клея между пластиковой окантовкой и стеклом, чтобы фиксировать корпус закрытым.

Следующие два шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы облегчить процедуру открытия. Если вы не используете Anti-Clamp, пропустите два шага вниз для альтернативного метода.

Для полного руководства по использованию Anti-Clamp ознакомьтесь с этим руководством.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti-Clamp.

Наденьте рычаги на левый или правый край iPhone.

Разместите присоски ближе к нижнему краю iPhone непосредственно над кнопкой «Домой» — одну на передней панели и одну на задней.

Сожмите присоски вместе, чтобы создать вакуум на выбранной области.

Если поверхность iPhone слишком скользкая и Anti-Clamp не держится, вы можете использовать ленту, чтобы сделать поверхность более сцепляющей.

Толкните синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают соскальзывать, ослабьте присоски и выровняйте рычаги.

Когда Anti-Clamp создаст достаточно большой зазор, вставьте под экран монтажную лопатку.

Если Anti-Clamp не создаёт достаточного зазора, подогрейте область дополнительно и поверните ручку на четверть оборота.

Не поворачивайте более чем на четверть оборота за раз и ждите одну минуту между поворотами. Дайте Anti-Clamp и времени сделать свою работу.

Пропустите следующие два шага.

Прижмите присоску к экрану прямо над кнопкой «Домой».

Убедитесь, что присоска полностью прилегает к экрану, чтобы обеспечить плотное уплотнение.

Если вы открываете iPhone со треснутым стеклом, аккуратно наклейте несколько полосок упаковочной ленты на переднюю панель и разгладьте пузыри. Это даст присоске поверхность для захвата и уменьшит распространение осколков.

Убедитесь, что присоска прочно прикреплена к переднему модулю.

Держа iPhone одной рукой, потяните вверх за присоску, чтобы слегка отделить передний модуль от задней крышки.

Действуйте медленно и прикладывайте ровную, постоянную силу. Экран подогнан плотнее, чем у большинства устройств.

С помощью пластикового инструмента для вскрытия аккуратно подденьте заднюю крышку вниз и отведите её от экрана, пока вы тянете вверх присоской.

Передний модуль крепится к задней крышке несколькими защёлками, поэтому может потребоваться комбинация присоски и пластикового инструмента, чтобы освободить модуль.

Продолжайте поддевать по периметру стороны переднего модуля, освобождая защёлки по левому и правому краю.

Не пытайтесь полностью снять передний модуль с задней крышки, поскольку в верхней части iPhone всё ещё подключены несколько гибких шлейфов.

После того как защёлки внизу и по бокам переднего модуля освобождены, откиньте нижнюю часть модуля от задней крышки.

Откройте дисплей примерно на 90º и подпереть его чем-нибудь, чтобы он оставался в таком положении во время работы с телефоном.

Добавьте резинку, чтобы надёжно зафиксировать дисплей во время работы. Это предотвратит чрезмерную нагрузку на шлейфы дисплея.

Удалите следующие два винта, удерживающие металлическую пластину разъёма аккумулятора на плате:

Один 1.8 мм винт Phillips

Один 1.6 мм винт Phillips

Снимите металлическую пластину разъёма аккумулятора с iPhone.

Используйте пластиковый монтажный инструмент, чтобы аккуратно поддеть разъем батареи вверх от его гнезда на логической плате.

Будьте осторожны, чтобы не сдвинуть маленькие поверхностно-монтируемые компоненты вокруг гнезда.

Будьте очень внимательны и поддерайте только сам разъем батареи, а не гнездо на логической плате. Если вы поддёте гнездо на плате или саму плату, вы можете разрушить гнездо или повредить соседние компоненты платы.

Удалите следующие винты, фиксирующие кронштейн кабеля сборки передней панели на логической плате:

Два винта Phillips 1.2 мм

Один винт Phillips 1.6 мм

Этот винт обычно не притягивается магнитной отверткой. Следите, чтобы не потерять его при снятии, и убедитесь, что при установке он возвращается на своё место — намагниченный винт может помешать работе компаса.

Поднимите кронштейн кабеля дисплея в направлении батареи, чтобы отщёлкнуть его, и снимите с iPhone.

При сборке защёлкните левые крючки под логической платой и опустите кронштейн в направлении внешней стороны телефона.

Убедитесь, что батарея отключена, прежде чем отсоединять или подключать кабели на этом шаге.

Используйте пластиковый монтажный инструмент или ноготь, чтобы отключить три кабеля сборки передней панели:

Кабель передней камеры и датчиков

Кабель ЖК-дисплея

Кабель дигитайзера

При повторной сборке ЖК-кабель может отсоединиться от разъёма. Это может вызвать появление белых линий или отсутствие изображения при включении телефона. В этом случае просто заново подключите кабель и выполните перезагрузку телефона. Лучший способ перезагрузки — отключить и снова подключить батарею.

Снимите сборку передней панели с задней крышки.

Используйте открывающую прозрачную пластиковую язычок, чтобы отклеить батарею от клея, фиксирующего её к iPhone.

Если вам трудно отклеить батарею или язычок порвётся, нанесите несколько капель изопропилового спирта высокой концентрации (свыше 90%) под край батареи.

Подождите около одной минуты, чтобы раствор алкоголя ослабил клей. Используйте монтажный инструмент, чтобы аккуратно приподнять батарею за её край.

Не пытайтесь насильно выпрямлять батарею. При необходимости нанесите ещё несколько капель спирта, чтобы дополнительно ослабить клей. Никогда не деформируйте и не прокалывайте батарею монтажным инструментом.

Если в телефоне остался раствор спирта, аккуратно протрите его или дайте высохнуть на воздухе перед установкой новой батареи.

Если батарею по-прежнему трудно отклеить, используйте iOpener или фен, чтобы нагреть заднюю крышку iPhone и размягчить клей.

Перегрев iPhone может привести к загоранию батареи.

Используйте пластиковый монтажный инструмент, чтобы аккуратно поддеть батарею, только по внешнему краю телефона. Поддевание в любом другом месте, особенно рядом с логической платой, может привести к повреждению логической платы.

Если батарея легко не выходит из корпуса, нанесите ещё несколько капель изопропилового спирта.

Поддёргивайте аккуратно и равномерно, чтобы не деформировать батарею. Изогнутая батарея может представлять пожарную опасность.

Не поддёргивайте верхнюю часть батареи — вы рискуете перерезать кабели управления громкостью.

Снимите батарею.

Если ваша запасная батарея была в пластиковом чехле, снимите его перед установкой, потянув его от шлейфа.

Перед тем как приклеить запасную батарею, временно подключите разъем батареи к гнезду на материнской плате. Это гарантирует правильное выравнивание батареи в её углублении.

Приклейте батарею, отключите её и продолжайте сборку устройства.

При сборке убедитесь, что батарея плотно прилегает к задней крышке. Это предотвратит повреждение других компонентов при установке сборки передней панели.

Выполните жёсткую перезагрузку после сборки. Это может предотвратить несколько проблем и упростить устранение неисправностей.

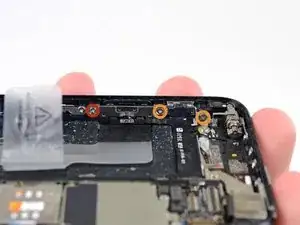

Удалите следующие винты, фиксирующие кронштейны кнопки громкости и переключателя беззвучного режима на боковой стороне задней крышки:

Один винт Phillips 1.5 мм

Два винта Phillips 1.8 мм

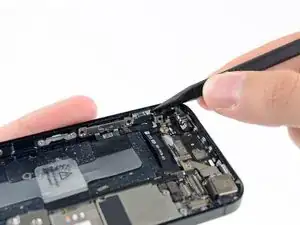

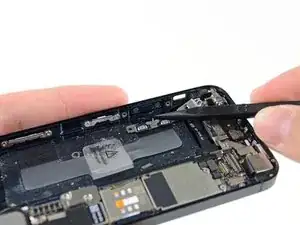

Используйте наконечник лопатки, чтобы поддеть кронштейн переключателя беззвучного режима со стороны задней крышки.

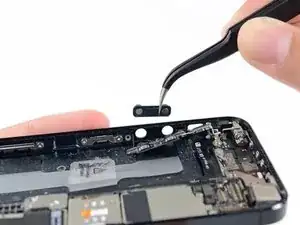

Снимите переключатель беззвучного режима.

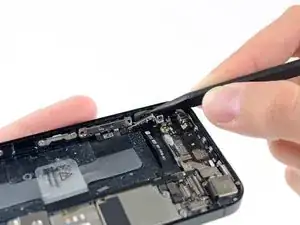

Используйте лопатку, чтобы поддеть кронштейн кнопок громкости со стороны задней крышки.

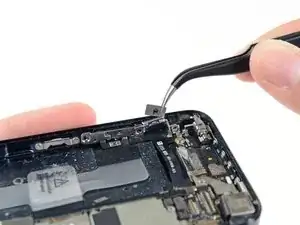

Снимите кнопки громкости.
