Замена вибромотора iPhone 5

Если стекло дисплея треснуло, чтобы ограничить дальнейшее повреждение и избежать травм во время ремонта, заклейте стекло лентой.

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты на дисплей iPhone, пока вся передняя панель не будет покрыта.

Наденьте защитные очки, чтобы защитить глаза от осколков стекла, которые могут отлететь во время ремонта.

Прежде чем продолжить, разрядите аккумулятор iPhone ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться, если случайно проколоть.

Выключите iPhone перед началом разборки.

Выкрутите два шурупа Pentalobe длиной 3,6 мм рядом с разъёмом Lightning.

В следующих шагах вы будете поднимать дисплей из корпуса телефона. Дисплей состоит из стеклянного экрана и пластиковой рамки с металлическими защёлками.

Независимо от используемого инструмента, вы должны быть уверены, что поднимаете весь дисплей целиком.

Если стекло начинает отделяться от пластика, как показано на первом изображении, вставьте пластиковую распорку между пластиковой рамкой и металлическим корпусом телефона, чтобы поддеть металлические защёлки из корпуса.

Если вы собираете телефон с отдельно стоящей рамкой дисплея, возможно, вам захочется поместить тонкую полоску клея между пластиковой рамкой и стеклом, чтобы надёжно закрывать телефон.

Следующие два шага демонстрируют использование Anti-Clamp — инструмента, разработанного нами для упрощения процедуры открытия. Если вы не используете Anti-Clamp, перейдите через два шага для альтернативного способа.

Полные инструкции по использованию Anti-Clamp см. в этом руководстве.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti-Clamp.

Наденьте рычаги на левый или правый край iPhone.

Разместите присоски вблизи нижнего края iPhone, сразу над кнопкой «Домой» — одну на переднюю панель, другую на заднюю.

Сожмите присоски вместе, чтобы создать уплотнение в нужном месте.

Если поверхность iPhone слишком скользкая для удержания Anti-Clamp, вы можете использовать ленту, чтобы сделать её более шероховатой.

Переместите синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг относительно друга. Если они начинают смещаться, немного ослабьте присоски и выровняйте рычаги.

Вставьте распорку под экран, когда Anti-Clamp создаст достаточно большой зазор.

Если Anti-Clamp не создаёт достаточного зазора, дополнительно нагрейте область и поверните ручку на четверть оборота.

Не поворачивайте более чем на четверть оборота за раз и делайте паузу в одну минуту между поворотами. Пусть за вас работают Anti-Clamp и время.

Перейдите через следующие два шага.

Прижмите присоску к экрану, сразу над кнопкой «Домой».

Убедитесь, что присоска полностью находится на экране, чтобы обеспечить герметичное соединение.

Если вы открываете iPhone с треснувшим стеклом, аккуратно наклейте несколько полос упаковочной ленты на переднюю панель и выдавите все пузырьки. Это даст присоске поверхность для захвата и ограничит разлет осколков.

Убедитесь, что присоска надёжно прикреплена к передней панели.

Удерживая iPhone одной рукой, потяните присоску вверх, чтобы немного отделить переднюю панель от задней крышки.

Действуйте медленно, прикладывая постоянное усилие. Экран сидит гораздо плотнее, чем в большинстве устройств.

Пластиковой распоркой начните аккуратно поддевать заднюю крышку вниз, от экрана, одновременно тянув вверх за присоску.

Поскольку передняя панель крепится к задней крышке несколькими защёлками, возможно, вам понадобится совместное использование присоски и пластиковой распорки, чтобы освободить переднюю панель.

Продолжайте поддевать по боковым сторонам передней панели, освобождая защёлки по левому и правому краю.

Не пытайтесь полностью отсоединить переднюю панель от задней крышки, так как в верхней части iPhone всё ещё подключены несколько ленточных кабелей.

Как только защёлки будут освобождены снизу и по бокам передней панели, потяните нижнюю часть панели от задней крышки.

Откройте дисплей примерно на угол 90º и опереть его о что-либо, чтобы он оставался открытым во время работы с телефоном.

Закрепите резинкой дисплей в нужном положении. Это предотвратит чрезмерную нагрузку на шлейфы дисплея.

Выкрутите два шурупа, фиксирующих металлическую скобу разъёма аккумулятора к плате:

Один шуруп Phillips длиной 1,8 мм

Один шуруп Phillips длиной 1,6 мм

Снимите металлическую скобу разъёма аккумулятора с iPhone.

Аккуратно подденьте пластиковой лопаткой разъём батарейки, чтобы отсоединить её от контактной площадки на материнской плате.

Будьте осторожны, чтобы не сдвинуть мелкие компоненты, расположенные вокруг разъёма.

Очень внимательно поддевайте только сам разъём батарейки, а не разъём на материнской плате. Если поддеть разъём на плате или саму плату, можно повредить разъём или близлежащие компоненты.

Выкрутите следующие винты, фиксирующие кронштейн кабеля передней панели на материнской плате:

Два Phillips винта 1,2 мм

Один Phillips винт 1,6 мм

Этот винт часто не притягивается магнитной отвёрткой. Следите, чтобы не потерять его при снятии, и убедитесь, что он вернётся на место — магнитизированный винт может повлиять на работу компаса.

Приподнимите кронштейн кабеля дисплея в сторону батарейки, чтобы вывести его из зацепления, и снимите с iPhone.

При сборке заведите левые крючки под материнскую плату и опустите кронштейн к внешней стороне телефона.

Перед отключением или подключением кабелей на этом шаге убедитесь, что батарейка отключена.

Используйте пластиковую лопатку или ноготь, чтобы отключить три кабеля передней панели:

Кабель камеры и датчиков спереди

Кабель ЖК-дисплея

Кабель дигитайзера

При сборке телефона кабель ЖК-дисплея может выскочить из разъёма. Это может привести к появлению белых линий на экране или полному отсутствию изображения после включения. В этом случае просто снова подключите кабель и перезагрузите телефон. Лучший способ перезагрузки — отключить и заново подключить батарею.

Снимите переднюю панель с задней крышки.

Используйте прозрачную пластиковую язычок для отклеивания батарейки от фиксирующего клея.

Если возникают трудности с отклеиванием или язычок обрывается, нанесите несколько капель изопропилового спирта высокой концентрации (более 90%) под край батарейки.

Подождите около минуты, чтобы спирт ослабил клей. Аккуратно подденьте край батарейки лопаткой.

Не пытайтесь с силой вырвать батарейку. При необходимости нанесите ещё несколько капель спирта. Никогда не деформируйте и не прокалывайте батарейку лопаткой.

Если спирт остался внутри телефона, тщательно протрите его или дайте высохнуть перед установкой новой батарейки.

Если батарейку по-прежнему не удаётся отклеить, нагрейте заднюю крышку iPhone с помощью iOpener или фена, чтобы размягчить клей.

Чрезмерный нагрев телефона может привести к возгоранию батарейки.

Используйте пластиковую лопатку, чтобы аккуратно поддеть батарейку только по внешнему краю телефона. Поддевание в других местах, особенно рядом с материнской платой, может повредить плату.

Если батарейка не поддаётся, нанесите ещё несколько капель изопропилового спирта.

Поддевайте аккуратно и равномерно, чтобы не деформировать батарейку. Искривлённая батарейка может стать причиной возгорания.

Не поддевайте верхнюю часть батарейки, чтобы не повредить кабели регулировки громкости.

Извлеките батарейку.

Если новая батарейка поставляется в пластиковой оболочке, снимите её перед установкой, потянув оболочку в сторону от ленточного кабеля.

Перед фиксацией новой батарейки временно подключите её разъём к разъёму на материнской плате. Это обеспечит правильное позиционирование батарейки в посадочном месте.

Зафиксируйте батарейку, отключите её и продолжайте сборку устройства.

При сборке убедитесь, что батарейка плотно прилегает к задней крышке. Это предотвратит повреждение других компонентов при установке передней панели.

Выполните жёсткую перезагрузку после сборки. Это поможет избежать ряда проблем и упростит диагностику.

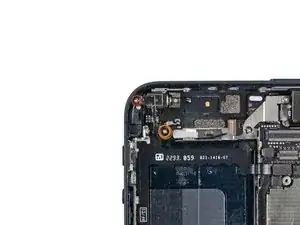

Выкрутите два винта, фиксирующих кронштейн вибромотора на задней крышке:

Один Phillips винт 2,3 мм

Один Phillips винт 1,7 мм

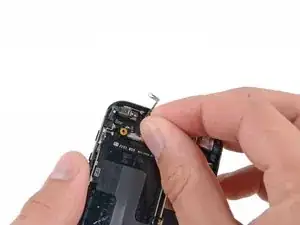

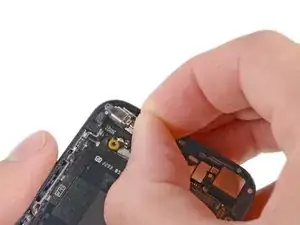

Снимите кронштейн вибромотора с задней крышки.

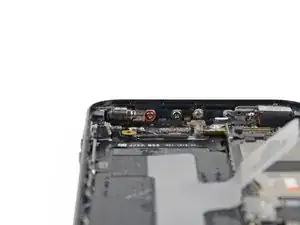

Выкрутите Phillips винт 1,6 мм, фиксирующий вибромотор в верхней внутренней части задней крышки.

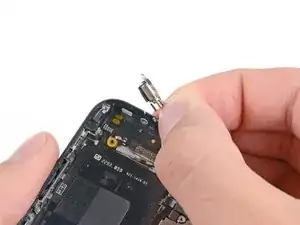

Извлеките вибромотор из задней крышки.
