Замена вибромотора iPhone 4

Перед началом работы разрядите аккумулятор iPhone ниже 25%. Заряженная литий-ионная батарея может загореться и/или взорваться, если её случайно пробить.

Перед началом разборки выключите iPhone.

На задней крышке iPhone 4 могут быть либо два шурупа #000 крестовой формы, либо фирменные 5-гранные шурупы «Pentalobe» от Apple (второе изображение). Определите, какие шурупы установлены на Вашем устройстве, и убедитесь, что у Вас есть соответствующая отвёртка для их удаления.

Выкрутите два шурупа длиной 3,6 мм — Pentalobe или Phillips #000 — рядом с разъёмом док-станции.

Убедитесь, что жало отвёртки плотно заходит в шлиц при выкручивании шурупов Pentalobe, так как они очень легко слизываются.

Сдвиньте заднюю панель в сторону верхнего края iPhone.

Панель сдвинется примерно на 2 мм.

Зажмите заднюю панель пальцами и аккуратно поднимите её вверх от корпуса iPhone. При необходимости используйте маленькую присоску.

Следите за тем, чтобы не повредить пластиковые защёлки, прикреплённые к задней панели.

Если Вы устанавливаете новую заднюю панель, обязательно удалите защитную плёнку с внутренней стороны объектива камеры и плёнку с большой чёрной области рядом с объективом.

Выкрутите один шуруп длиной 2,5 мм крестовой формы, фиксирующий разъём аккумулятора на материнской плате.

На некоторых устройствах может быть два шурупа, один из которых удерживает контактную площадку, расположенную выше шурупа, указанного на фото красным.

Используя пластиковую открывалку, аккуратно подденьте разъём аккумулятора, чтобы отсоединить его от гнезда на материнской плате.

Поддевайте разъём сверху и снизу — по бокам выступ менее выражен, и Вы можете повредить разъём.

Будьте предельно осторожны и поднимайте только разъём аккумулятора, а не гнездо на материнской плате. Если Вы поддадите гнездо, оно может полностью отломиться.

Снимите металлическую скобу, закрывающую разъём антенны.

Используйте прозрачную пластиковую язычок, чтобы аккуратно вынуть аккумулятор из iPhone.

Если язычок сломается до того, как аккумулятор освободится, нанесите несколько капель изопропилового спирта с высокой концентрацией (более 90%) под край батареи. Подождите около минуты, чтобы спирт ослабил клей. Осторожно вставьте открывалку под язычок аккумулятора и освободите клейкое соединение.

Поддевайте аккумулятор только в указанном месте — в других местах возможны повреждения. Не пытайтесь вытащить батарею с усилием. При необходимости нанесите ещё несколько капель спирта, чтобы дополнительно ослабить клей. Никогда не деформируйте и не прокалывайте аккумулятор инструментом.

Если в корпусе останется спиртовой раствор, тщательно вытрите его или дайте полностью высохнуть перед установкой новой батареи.

Если новая батарея была в пластиковой обёртке, снимите её перед установкой, потянув в сторону от шлейфа.

Перед подключением разъёма батареи убедитесь, что контактная скоба (показана красным) правильно установлена рядом с разъёмом аккумулятора.

Перед сборкой очистите точки металлического контакта с помощью обезжиривателя, например, жидкости для очистки стёкол. Масла с Ваших пальцев могут вызвать проблемы с беспроводной связью.

Выполните жёсткий сброс после сборки. Это может предотвратить множество проблем и упростить диагностику.

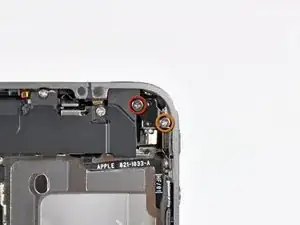

Выкрутите два шурупа, крепящих вибромотор к внутреннему каркасу:

Один шуруп Phillips длиной 6 мм

Один шуруп Phillips длиной 1,4 мм

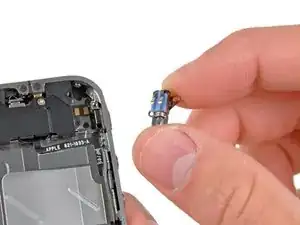

Извлеките вибромотор из внутреннего корпуса.
