Замена переключателя вибрации/звонка на iPhone 4

Перед началом работы разрядите аккумулятор вашего iPhone ниже 25%. Заряженный литий-ионный аккумулятор может воспламениться и/или взорваться, если его случайно проколоть.

Выключите ваш iPhone перед началом разборки.

Задняя крышка вашего iPhone 4 может быть закреплена либо двумя винтами #000 с крестообразной головкой, либо винтами Apple с 5-угольной головкой "Pentalobe" (на втором изображении). Проверьте, какие у вас винты, и убедитесь, что у вас есть правильная отвертка для их удаления.

Удалите два винта Pentalobe или крестообразные винты #000 длиной 3.6 мм рядом с разъемом для док-станции.

Убедитесь, что отвертка хорошо закреплена при удалении винтов Pentalobe, так как они очень легко повреждаются.

Нажмите заднюю панель к верхнему краю iPhone.

Панель сдвинется примерно на 2 мм.

Сожмите заднюю панель пальцами и приподнимите её от iPhone. Альтернативно, используйте маленькую присоску.

Будьте осторожны, чтобы не повредить пластиковые зажимы, прикреплённые к задней панели.

Если вы устанавливаете новую заднюю панель, убедитесь, что вы удалили пластиковую защитную наклейку с внутренней стороны объектива камеры и наклейку с большого черного области рядом с объективом.

Удалите один винт с крестообразной головкой длиной 2.5 мм, который закрепляет разъем аккумулятора к основной плате.

У некоторых устройств может быть два винта, один из которых удерживает контактную пластину, расположенную над винтом, отмеченным красным на фото.

Используйте пластиковый инструмент для открытия, чтобы аккуратно приподнять разъем аккумулятора из его гнезда на основной плате.

Подденьте сверху и снизу крепления разъема — по бокам нет такого выступа, и это может повредить разъем.

Будьте очень осторожны, чтобы приподнимать только разъем аккумулятора, а не гнездо на основной плате. Если вы попытаетесь приподнять гнездо основной платы, вы можете полностью его сломать.

Удалите металлическую скобу, закрывающую разъем антенны.

Используйте прозрачную пластиковую петлю, чтобы осторожно вытащить аккумулятор из iPhone.

Если петля сломается до того, как аккумулятор будет освобожден, нанесите несколько капель высококонцентрированного (более 90%) изопропилового спирта под край аккумулятора. Подождите около одной минуты, пока спиртовой раствор не ослабит клей. Аккуратно подденьте лопаткой под петлю аккумулятора, чтобы освободить клей.

Поддевать в других местах может привести к повреждению. Не пытайтесь насильно вытащить аккумулятор. Если необходимо, нанесите ещё несколько капель спирта, чтобы дополнительно ослабить клей. Никогда не деформируйте и не прокалывайте аккумулятор своим инструментом для поддевания.

Если в телефоне осталась спиртовая смесь, аккуратно протрите её или дайте ей высохнуть на воздухе перед установкой нового аккумулятора.

Если ваш заменяемый аккумулятор был в пластиковом чехле, снимите его перед установкой, потянув его от ленты.

Перед подключением разъема аккумулятора убедитесь, что контактная пластина (показанная красным) правильно расположена рядом с разъемом аккумулятора.

Перед сборкой очистите контактные металлические точки с помощью обезжиривателя, такого как Windex. Масло с ваших пальцев может привести к проблемам с беспроводным подключением.

Выполните жесткую перезагрузку после сборки. Это может предотвратить несколько проблем и упростить устранение неполадок.

Используйте инструмент для извлечения SIM-карты или скрепку, чтобы извлечь SIM-карту и её держатель.

Это может потребовать значительных усилий.

Удалите SIM-карту и её держатель.

Удалите следующие два винта:

Один винт с крестообразной головкой длиной 1.2 мм

Один винт с крestoобразной головкой длиной 1.6 мм

Удалите тонкую стальную крышку кабеля док-станции с iPhone.

Перед сборкой убедитесь, что вы очистили все контактные металлические точки на крышке кабеля док-станции с помощью обезжиривателя, такого как Windex. Масло на ваших пальцах может привести к проблемам с беспроводным подключением.

Используйте инструмент для открытия iPod, чтобы аккуратно поддеть разъем кабеля док-станции с обеих коротких сторон разъема.

Осторожно отклейте кабель док-станции от основной платы и нижнего корпуса динамика.

Не используйте чрезмерную силу, чтобы отклеить кабель док-станции от основной платы. Это может порвать кабель.

Используйте пластиковый инструмент для открытия, чтобы приподнять нижний разъем антенны из его гнезда на основной плате.

Удалите винт с крестообразной головкой длиной 1.9 мм, который закрепляет нижнюю часть основной платы к внутреннему корпусу.

Удалите следующие пять винтов, крепящих антенну Wi-Fi к плате:

Один винт Phillips 2,3 мм

Два винта Phillips 1,6 мм

Один винт Phillips 1,4 мм

Один винт Phillips 4,8 мм

При сборке сначала установите винт Phillips 4,8 мм, затем 2,3 мм. Это необходимо для исключения путаницы и предотвращения выхода из строя ЖК-дисплея и сенсора.

Также обязательно правильно установите длинный винт Phillips 4,8 мм при сборке. Это земля для антенны Wi-Fi и часто является причиной плохого приема Wi-Fi после сборки.

Используя инструмент для открывания iPod, аккуратно поднимите верхний край антенны Wi-Fi от платы.

Используйте конец лопатки, чтобы отогнуть зажимы антенны Wi-Fi от внутренней рамки.

Удалите антенну Wi-Fi из iPhone. Убедитесь, что не потеряли металлические зажимы на верхней части крышки, где крепится винт 4,8 мм, или сам винт 4,8 мм. Это главная причина аномальной работы Wi-Fi после сборки.

Перед сборкой обязательно очистите все металлические контакты на крышке разъема от загрязнений с помощью обезжиривателя, такого как Windex. Масла на ваших пальцах могут вызвать проблемы с беспроводной связью. Не протирайте сами разъемы Windex.

Используя инструмент для открывания iPod, аккуратно поднимите разъем задней камеры с его гнезда на плате.

Удалите заднюю камеру.

Удалите маленькую круглую белую наклейку (наклейка гарантии и индикатор воды), закрывающую винт рядом с язычком для извлечения батареи.

Удалите винт Phillips 2,4 мм, который был скрыт под наклейкой.

Используя край пластикового инструмента, аккуратно приподнимите и извлеките следующие разъемы из их гнезд на плате:

Кабель сенсора (поднимайте снизу)

Кабель ЖК-дисплея (поднимайте снизу)

Кабель разъема для наушников/кнопки громкости (поднимайте сверху)

Кабель верхнего микрофона/кнопки сна (поднимайте сверху)

Кабель фронтальной камеры (поднимайте сверху)

Удалите винт-стойку 4,8 мм рядом с разъемом для наушников.

Винты-стойки лучше всего удаляются с помощью отвертки или бит для винтов-стоек.

В экстренных случаях можно использовать маленькую плоскую отвертку, но будьте особенно осторожны, чтобы она не соскочила и не повредила окружающие компоненты.

При сборке устройства данный винт задает высоту экрана Wi-Fi, удаленного на шаге 13. Если его не закрутить, экран будет поверх плоскости рамки, и задняя часть не встанет на место на шаге 2. Экран должен быть на одном уровне с разъемом для наушников.

При сборке материнской платы убедитесь, что ее край находится под окруженным винтом-стойкой, в противном случае винты не встанут на место.

При сборке убедитесь, что маленький резиновый фиксатор, прикрепленный к верхней части материнской платы, на месте.

Без этой детали материнская плата может повредить ribbon-кабели вокруг нее.

Аккуратно выньте плату из iPhone, следя за тем, чтобы кабели не зацепились.

Будьте осторожны, чтобы не повредить маленький золотой штырь (отмечен красным, близко к верху), так как он очень хрупкий.

При сборке будьте внимательны, чтобы не зацепить нижний антенный кабель под платой.

Используя край пластикового инструмента, поднимите тонкий металлический фиксатор фронтальной камеры от фронтальной камеры.

Удалите фиксатор фронтальной камеры.

При сборке расположите язычки зажима с наружной стороны металлических гнезд.

Аккуратно достаньте фронтальную камеру из iPhone.

Может быть полезно использовать пинцет для установки фиксатора фронтальной камеры.

Удалите следующие два винта, крепящие вибромотор к внутреннему каркасу:

Один винт Phillips 6 мм

Один винт Phillips 1,4 мм

Удалите вибромотор из внутренней оболочки.

Используя край пластикового инструмента, осторожно снимите маленькую полоску черной ленты с задней части крепления кнопки громкости.

Снимайте ленту, начиная с той стороны, которая ближе к верхней части телефона.

Аккуратно удалите оставшуюся часть ленты с маленькой секции ribbon-кабеля рядом с нижней кнопкой громкости.

Удалите пять винтов Phillips, крепящих крепления кнопки беззвучного режима и громкости к внешнему корпусу.

Винт непосредственно под кнопкой беззвучного режима короче остальных.

Левый винт, крепящий крепление кнопки громкости, длиннее остальных.

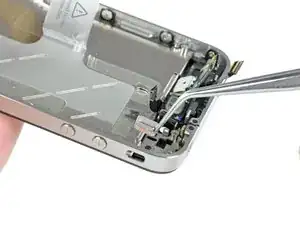

Используя пинцет, аккуратно вытащите переключатель беззвучного режима и его крепление со стороны внешнего корпуса.

Пока не пытайтесь полностью удалить переключатель беззвучного режима.

Захватите разъем для наушников с помощью пинцета и извлеките сборку из iPhone, следя за тем, чтобы не повредить тонкие ribbon-кабели.

Если вы не заменяете сборку разъема для наушников на новый блок, пропустите этот шаг.

Используйте край пластикового инструмента для открытия, чтобы отделить электронную часть переключателя без звука от металлической рамки.

Переместите рамку на новый переключатель без звука.

Повторите эту процедуру, чтобы отделить металлическую рамку кнопки громкости от электронной части кнопок громкости.

Переместите рамку кнопки громкости на новые кнопки громкости.

Удалите переключатель вибрации/звонка из внешнего корпуса.
