Замена разговорного динамика iPhone 3GS

Если стекло дисплея треснуло, заклейте его, чтобы предотвратить дальнейшее рассыпание и защитить себя во время ремонта.

Наложите перекрывающиеся полоски прозрачного упаковочного скотча на дисплей iPhone, пока вся лицевая часть не будет закрыта.

Это удержит осколки стекла и придаст конструктивную целостность при поддевании и подъёме дисплея.

Наденьте защитные очки, чтобы защитить глаза от любых отскочивших осколков стекла во время ремонта.

Выверните два винта Phillips #00 с конца iPhone, где расположено док-коннектор.

Снимите металлическую ручку с присоски. Проще и безопаснее держать основание присоски, а не металлическую ручку.

Будьте очень осторожны при открытии iPhone, чтобы не перерезать кабели под дисплеем.

Между серебристой передней рамкой и чёрной сборкой дисплея имеется резиновая прокладка. Для отделения сборки дисплея потребуется некоторое усилие.

Используйте маленькую присоску рядом с кнопкой Home, чтобы аккуратно приподнять нижнюю часть сборки дисплея iPhone.

Если сборка дисплея слишком повреждена и присоска не прилипает, можно использовать ленту с сильным клеящим слоем, например армированный скотч.

Сборка дисплея всё ещё подключена к iPhone несколькими кабелями, поэтому пока не пытайтесь полностью её снять.

Поверните сборку дисплея вверх до угла примерно 45 градусов.

Продолжайте держать сборку дисплея одной рукой, а другой рукой и медиатором отсоедините чёрный ленточный кабель, помеченный «1».

Поверните сборку дисплея вверх примерно до вертикального положения. Это облегчит доступ для отсоединения оставшихся кабелей.

Используйте медиатор, чтобы отсоединить чёрный ленточный кабель, помеченный «2».

Используйте медиатор, чтобы откинуть вверх чёрную пластиковую защёлку, удерживающую оставшийся ленточный кабель. Чёрная защёлка повернётся вверх на 90 градусов, освобождая кабель.

Защёлка очень хрупкая, поэтому будьте осторожны при её откидывании вверх для разблокировки кабеля и при возвращении вниз для фиксации кабеля.

На некоторых моделях iPhone пластиковая защёлка может быть белой (вместо чёрной).

Выньте ленточный кабель из разъёма и снимите сборку дисплея с iPhone.

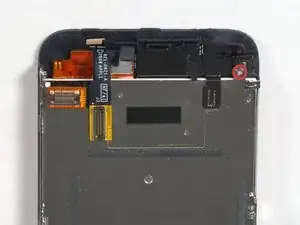

Выверните один винт Phillips #00, расположенный в углу сборки дисплея.

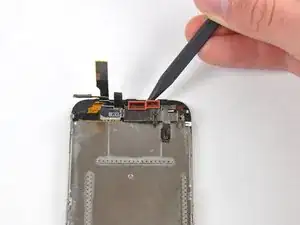

Используйте плоскую часть медиатора, чтобы поддеть правую сторону корпуса защитного покрытия разговорного динамика.

Не пытайтесь полностью оторвать корпус, так как он всё ещё закреплён в двух точках.

Поверните медиатор и используйте его заострённый конец, чтобы отщёлкнуть две защёлки, фиксирующие верхнюю часть корпуса.

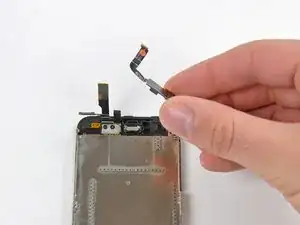

После отсоединения защёлок приподнимите корпус и снимите его с устройства.

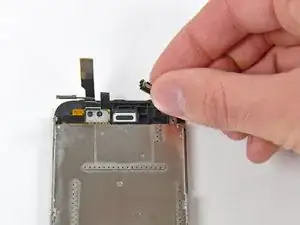

Вставьте заострённый конец медиатора в зазор под верхним правым углом разговорного динамика и аккуратно подденьте вверх.

Будьте осторожны на этом этапе: верхняя часть динамика может легко отделиться от нижней, в результате чего катушка внутри раскрутится. Убедитесь, что поднимаете весь корпус целиком.

Поднимите разговорный динамик и извлеките его из устройства.
