Замена разъёма док-станции iPhone 3GS

Если стекло дисплея повреждено, чтобы предотвратить дальнейшее разрушение и возможные травмы во время ремонта, заклейте его скотчем.

Наклейте перекрывающиеся полоски прозрачной упаковочной ленты на весь дисплей iPhone, пока не закроете всю переднюю панель.

Это поможет удержать осколки стекла и сохранит конструкционную целостность при поддёвывании и поднятии дисплея.

Наденьте защитные очки, чтобы обезопасить глаза от возможных осколков стекла, которые могут отлететь во время ремонта.

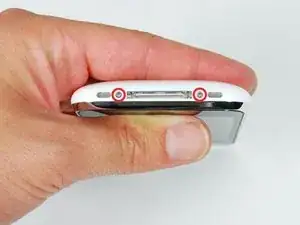

Выкрутите два винта Phillips #00 с конца разъёма док-станции iPhone.

Снимите металлическую ручку с присоски. Удобнее и безопаснее держать основание присоски, чем металлическую ручку.

Будьте предельно осторожны при открытии iPhone, чтобы не повредить кабели под дисплеем.

Между серебристой передней рамкой и чёрной сборкой дисплея находится резиновая прокладка. Для отделения сборки дисплея потребуется некоторое усилие.

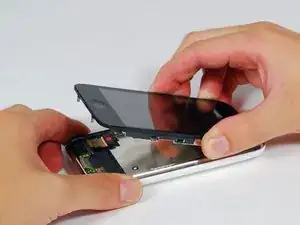

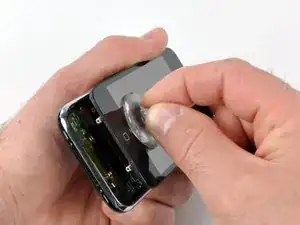

Используя небольшую присоску рядом с кнопкой «Домой», аккуратно приподнимите нижнюю часть сборки дисплея iPhone.

Если сборка дисплея повреждена настолько, что присоска не прилипает, можно использовать липкую ленту, например, изоленту.

Сборка дисплея всё ещё соединена с iPhone тремя кабелями, поэтому не пытайтесь удалить её полностью.

Поверните сборку дисплея вверх, пока она не окажется под углом примерно 45 градусов.

Будьте осторожны: иногда кабель 4 может прилипнуть к задней части сборки дисплея и оторваться или порваться при его удалении.

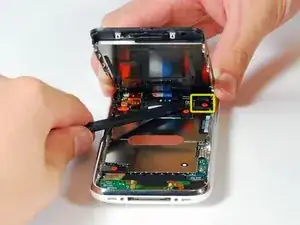

Продолжайте удерживать сборку дисплея одной рукой, а другой воспользуйтесь лопаткой, чтобы отсоединить чёрный ленточный кабель, помеченный как «1».

Начинайте от кабеля и двигайтесь к внешнему краю корпуса.

Поверните сборку дисплея вверх, пока она не станет примерно вертикальной. Это обеспечит более удобный доступ для отключения оставшихся кабелей.

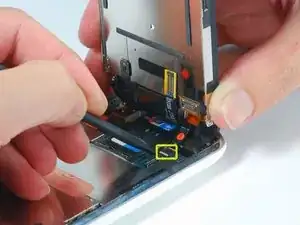

Используйте лопатку, чтобы отсоединить чёрный ленточный кабель, помеченный как «2».

Используйте лопатку, чтобы поднять белую пластиковую защёлку, удерживающую оставшийся ленточный кабель. Белая защёлка повернётся на 90 градусов, освобождая кабель.

Выдвиньте чёрный ленточный кабель из разъёма и удалите сборку дисплея с iPhone.

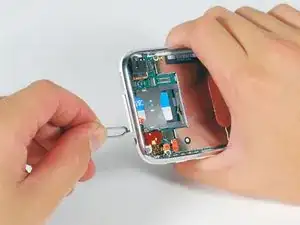

Вставьте инструмент для извлечения SIM-карты или скрепку в отверстие рядом с разъёмом наушников.

Нажмите инструментом, пока лоток для SIM-карты не выскочит.

Возьмите лоток для SIM-карты и выдвиньте его из iPhone.

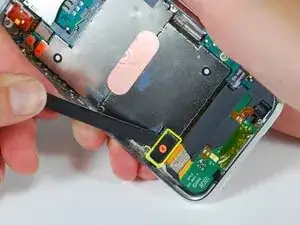

Используйте лопатку, чтобы отсоединить ленточный кабель, помеченный как «4».

Используйте лопатку, чтобы отсоединить ленточный кабель, помеченный как «5».

Используйте лопатку, чтобы отсоединить ленточный кабель, помеченный как «6».

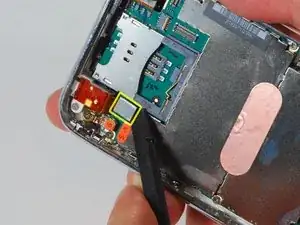

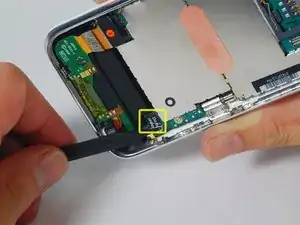

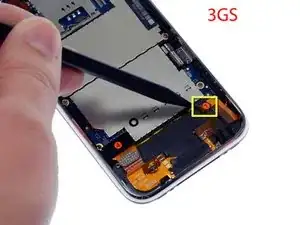

Если у вас iPhone 3GS, см. изображение 2 и используйте лопатку, чтобы отсоединить ленточный кабель, помеченный как «7».

Аккуратно отклейте небольшую наклейку с надписью «Не удалять».

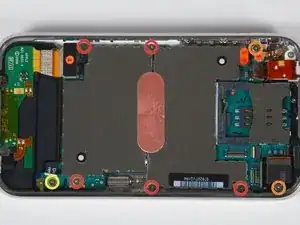

Выкрутите следующие 8 винтов:

Пять винтов Phillips #00 длиной 2,3 мм с частичной резьбой, крепящих системную плату к задней панели.

Два винта Phillips #00 длиной 2,3 мм с полной резьбой, крепящих системную плату и камеру.

Один винт Phillips #00 длиной 2,9 мм из-под наклейки «Не удалять».

Используйте лопатку, чтобы аккуратно снять фиксатор камеры (ранее закреплённый удалённым винтом), и аккуратно подденьте камеру, вынимая её из гнезда в задней панели. Камеру полностью удалить пока нельзя, так как она подключена к нижней части системной платы.

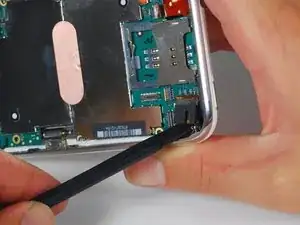

Используйте лопатку, чтобы аккуратно приподнять край системной платы, ближайший к разъёму док-станции.

На системной плате рядом с наклейкой «Не удалять» находится маленькая золотистая контактная пластина заземления. Будьте очень осторожны, чтобы она не зацепилась за корпус при поддёвывании платы, так как она легко ломается! Если после извлечения системной платы возникнут проблемы с сигналом, проверьте эту контактную пластину.

Если плата не поднимается, убедитесь, что выкручены все 8 винтов, крепящих системную плату.

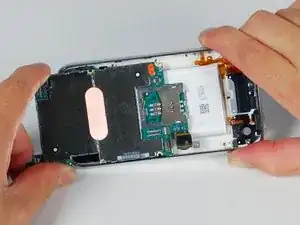

Сдвиньте системную плату в сторону разъёма док-станции и выньте её из iPhone.

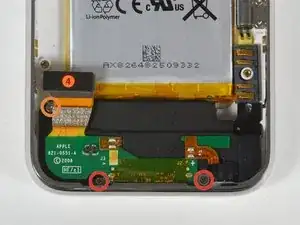

Выкрутите следующие 3 винта:

Два винта Phillips #00 длиной 1,5 мм — по одному с каждой стороны разъёма док-станции.

Один винт Phillips #00 длиной 2,4 мм около ленточного кабеля, помеченного как «4».

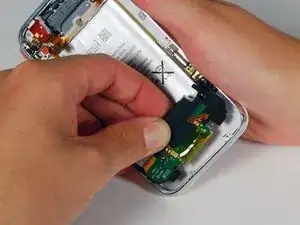

Поднимите сборку док-разъёма и извлеките её из iPhone.

Устанавливая новую сборку, убедитесь, что отверстия для винтов сборки находятся ВЫШЕ отверстий обрамления.
