Замена задней камеры iPhone 4

Перед началом разрядите батарею iPhone до 25%. Заряженная литий-ионная батарея может загореться и/или взорваться, если случайно проколоть.

Выключите iPhone перед началом разборки.

В задней крышке вашего iPhone 4 могут быть либо два винта #000 Phillips, либо винты "Pentalobe" с 5 точками от Apple (второе изображение). Проверьте, какие винты у вас есть, и убедитесь, что у вас есть правильная отвертка для их удаления.

Удалите два винта Pentalobe или Phillips #000 длиной 3.6 мм рядом с разъемом док-станции.

Убедитесь, что отвертка хорошо села при удалении винтов Pentalobe, они очень легко срываются.

Нажмите на заднюю панель в сторону верхнего края iPhone.

Панель сдвинется примерно на 2 мм.

Сожмите заднюю панель пальцами и поднимите её от iPhone. В качестве альтернативы используйте маленькую присоску.

Будьте осторожны, не повредите пластиковые зажимы, прикрепленные к задней панели.

Если вы устанавливаете новую заднюю панель, убедитесь, что вы удалили пластиковую защитную наклейку с внутренней стороны объектива камеры и наклейку с большой черной области рядом с объективом.

Удалите один винт Phillips длиной 2.5 мм, закрепляющий разъем батареи на материнской плате.

У некоторых устройств может быть два винта, один из которых удерживает контактную площадку, расположенную выше винта, обозначенного красным на фото.

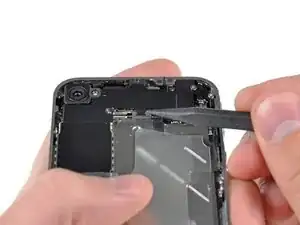

Используйте пластиковый инструмент для разборки, чтобы аккуратно приподнять разъем батареи от его гнезда на материнской плате.

Поддевайте с верхней и нижней стороны скобы разъема — по бокам нет большого выступа, и вы можете повредить разъем.

Будьте очень осторожны, чтобы поднимать только разъем батареи, а не гнездо на материнской плате. Если вы поднимете гнездо материнской платы, вы можете полностью его сломать.

Удалите металлическую скобу, закрывающую разъем антенны.

Используйте прозрачную пластиковую петлю, чтобы аккуратно вытянуть батарею из iPhone.

Если петля сломается до того, как батарея освободится, капните несколько капель изопропилового спирта высокой концентрации (более 90%) под край батареи. Подождите около минуты, чтобы спиртовой раствор ослабил клей. Осторожно подсовите лопатку под петлю батареи, чтобы освободить клей.

Подделка в других местах может причинить повреждения. Не пытайтесь насильно вытащить батарею. При необходимости капните еще несколько капель спирта, чтобы дополнительно ослабить клей. Никогда не деформируйте и не прокалывайте батарею своим инструментом.

Если в телефоне остался раствор спирта, аккуратно протрите его или дайте ему высохнуть на воздухе перед установкой новой батареи.

Если ваша заменяемая батарея была в пластиковом чехле, снимите его перед установкой, потянув его от кабеля.

Перед подключением разъема батареи убедитесь, что контактная скобка (показана красным) правильно расположена рядом с разъемом батареи.

Перед повторной сборкой очистите точки соприкосновения металла с металлом средством для обезжиривания, таким как Windex. Жиры от ваших пальцев могут вызвать помехи в беспроводной связи.

Выполните жесткую перезагрузку после повторной сборки. Это может предотвратить несколько проблем и упростить диагностику.

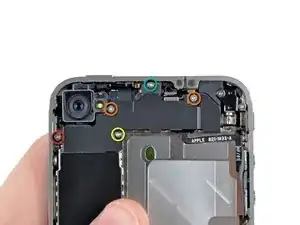

Удалите следующие пять винтов, закрепляющих крышку разъема на iPhone:

Один винт Phillips длиной 2.3 мм

Два винта Phillips длиной 1.6 мм

Один винт Phillips длиной 1.4 мм

Один винт Phillips длиной 4.8 мм

Замечание: чтобы запомнить их правильные позиции, может быть полезно нарисовать 5 кругов на листе бумаги, поместив каждый винт в соответствующий круг.

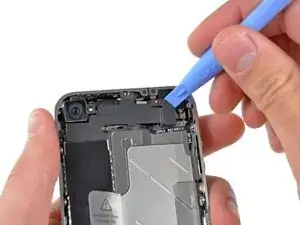

Используйте инструмент для открытия iPod, чтобы слегка приподнять верхний край крышки разъема от материнской платы.

Используйте конец лопатки, чтобы отвести удерживающие зажимы крышки разъема от внутренней рамки.

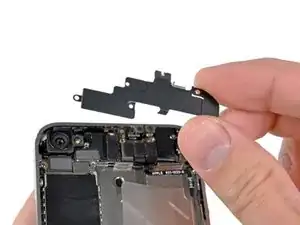

Удалите крышку разъема с iPhone.

Перед повторной сборкой обязательно очистите все точки соприкосновения металла с металлом на крышке разъема средством для обезжиривания, таким как Windex. Жиры от ваших пальцев могут вызвать помехи в беспроводной связи.

На верхнем отверстии для винта есть небольшая металлическая деталь, убедитесь, что она осталась на месте. Это ключевая часть антенны беспроводной и GPS.

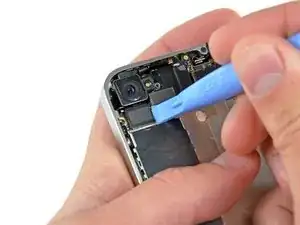

Используйте инструмент для открытия iPod, чтобы осторожно приподнять разъем задней камеры от его гнезда на материнской плате.

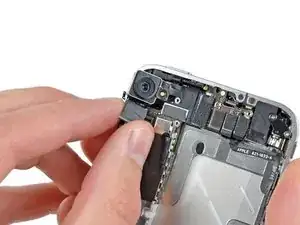

Удалите заднюю камеру из iPhone, избегая перемещения некоторых разъемов вправо.

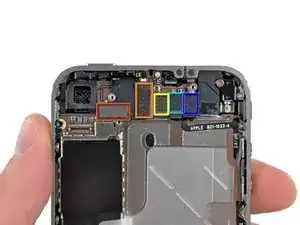

После повторной установки новой камеры проверьте эти разъемы, если iPhone не включается.

Замечание: Батарея (не показанная на фотографиях) должна быть отключена, но не обязательно полностью удалена.
