Замена кабеля питания и датчиков iPhone 4

Перед началом работы разрядите батарею iPhone ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Перед началом разборки выключите iPhone.

Задняя крышка iPhone 4 может быть закреплена либо двумя винтами Phillips #000, либо 5-точечными винтами "Pentalobe" Apple (второе изображение). Проверьте, какие винты установлены, и убедитесь, что у вас есть подходящая отвертка для их снятия.

Снимите два винта Pentalobe или Phillips #000 длиной 3,6 мм рядом с док-коннектором.

Убедитесь, что отвертка плотно сидит при снятии Pentalobe-винтов, их очень легко сорвать.

Подвиньте заднюю панель в направлении верхнего края iPhone.

Панель сместится примерно на 2 мм.

Сожмите заднюю панель пальцами и поднимите её, отводя от iPhone. В качестве альтернативы используйте маленькую присоску.

Будьте осторожны, чтобы не повредить пластиковые защёлки, прикреплённые к задней панели.

Если вы устанавливаете новую заднюю панель, обязательно снимите защитную плёнку с внутренней стороны линзы камеры и плёнку с большой чёрной области рядом с объективом.

Удалите один винт Phillips длиной 2,5 мм, который крепит разъём батареи к плате логики.

На некоторых устройствах может быть два винта, один из которых прижимает контактную площадку, расположенную над винтом, отмеченным красным на фото.

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно поддеть разъём батареи и поднять его из гнезда на плате логики.

Подденьте сверху и снизу от держателя разъёма — на боках уступ небольшой, и вы можете повредить разъём.

Будьте крайне осторожны и подденьте только разъём батареи, а не гнездо на плате логики. Если вы подднёте гнездо, вы можете полностью его сломать.

Снимите металлическую скобу, закрывающую разъём антенны.

Используйте прозрачную пластиковую тянущую бирку, чтобы аккуратно вынуть батарею из iPhone.

Если бирка порвётся до освобождения батареи, капните несколько капель изопропилового спирта высокой концентрации (более 90%) под край батареи. Подождите примерно одну минуту, чтобы спирт ослабил клей. Аккуратно подведите лопатку под бирку батареи, чтобы освободить клеевой слой.

Поддевание в других местах может привести к повреждению. Не пытайтесь вытащить батарею силой. При необходимости нанесите ещё несколько капель спирта для дальнейшего ослабления клея. Никогда не деформируйте и не прокалывайте батарею лопаткой.

Если в телефоне осталось спиртовое решение, аккуратно протрите его или дайте высохнуть на воздухе перед установкой новой батареи.

Если замещающая батарея поставлялась в пластиковом чехле, снимите его перед установкой, потянув от ленточного кабеля.

Перед повторным подключением разъёма батареи убедитесь, что контактная скоба (показана красным) правильно расположена рядом с разъёмом батареи.

Перед сборкой очистите контакты металл-к-металлу очистителем, например Windex. Масла с ваших пальцев могут вызывать помехи в беспроводной связи.

После сборки выполните жёсткую перезагрузку. Это может предотвратить ряд проблем и упростить поиск неисправностей.

Используйте инструмент для извлечения SIM-карты или скрепку, чтобы извлечь SIM-карту и её держатель.

Для этого может потребоваться значительное усилие.

Извлеките SIM-карту и её держатель.

Снимите следующие два винта:

Один Phillips 1,2 мм

Один Phillips 1,6 мм

Снимите тонкую стальную крышку кабеля док-коннектора с iPhone.

Перед сборкой обязательно очистите все металл-к-металлу контактные поверхности крышки кабеля док-коннектора очистителем, например Windex. Масла на ваших пальцах могут вызывать помехи в беспроводной связи.

Используйте инструмент для вскрытия iPod, чтобы аккуратно поддеть разъём шлейфа док-коннектора и поднять его с платы логики с обеих коротких сторон разъёма.

Аккуратно отслойте шлейф док-коннектора от платы логики и от нижнего корпуса динамика.

Не применяйте чрезмерную силу при отслоении шлейфа док-коннектора от платы логики. Это может разорвать шлейф.

Используйте пластиковый инструмент для вскрытия, чтобы поддеть нижний разъём антенны и поднять его из гнезда на плате логики.

Удалите винт Phillips длиной 1,9 мм, который крепит нижнюю часть платы логики к внутреннему корпусу.

Снимите следующие пять винтов, которые крепят Wi‑Fi антенну к плате логики:

Один Phillips 2,3 мм

Два Phillips 1,6 мм

Один Phillips 1,4 мм

Один Phillips 4,8 мм

При сборке начинайте с установки винта Phillips 4,8 мм, затем 2,3 мм. Это необходимо, чтобы избежать путаницы и не вывести из строя ЖК-дисплей и сенсор.

Также убедитесь, что длинный винт Phillips 4,8 мм установлен правильно при сборке. Он служит заземлением для Wi‑Fi антенны и часто является причиной плохого приёма Wi‑Fi после сборки.

Используйте инструмент для вскрытия iPod, чтобы слегка приподнять верхний край антенны Wi‑Fi от платы логики.

Используйте кончик лопатки, чтобы оттянуть фиксирующие зажимы антенны Wi‑Fi от внутренней рамки.

Снимите антенну Wi‑Fi с iPhone. Убедитесь, что вы не потеряли металлические зажимы на верхней крышке, куда прикручивается винт 4.8 мм, или сам винт 4.8 мм. Это основная причина аномальной работы Wi‑Fi после сборки.

Перед сборкой обязательно очистите все точки металлического контакта на крышке разъёма обезжиривателем, например Windex. Масла с пальцев могут вызвать помехи беспроводной связи. Не очищайте сами разъёмы Windex.

Используйте инструмент для вскрытия iPod, чтобы аккуратно приподнять разъём задней камеры с его гнезда на плате логики.

Снимите заднюю камеру.

Снимите маленькую круглую белую наклейку (гарантийную наклейку и индикатор влаги), закрывающую винт рядом с язычком для вытягивания батареи.

Удалите скрытый под наклейкой винт Phillips 2.4 мм.

Используйте край пластикового инструмента для вскрытия, чтобы аккуратно поддеть и вынуть следующие разъёмы из их гнёзд на плате логики:

Кабель дигитайзера (поддеть снизу)

Кабель ЖК‑экрана (поддеть снизу)

Кабель разъёма наушников/кнопок громкости (поддеть сверху)

Кабель верхнего микрофона/кнопки сна (поддеть сверху)

Кабель фронтальной камеры (поддеть сверху)

Удалите стоечный винт 4.8 мм рядом с разъёмом наушников.

Стоечные винты лучше всего удалять с помощью отвёртки или бита для стоек.

В случае необходимости можно использовать маленькую отвёртку с плоским жалом — но будьте особенно осторожны, чтобы она не соскользнула и не повредила окружающие компоненты.

При сборке этого устройства эта стойка устанавливает высоту экрана защиты Wi‑Fi, снятого на шаге 13. Если винт не затянут, экран будет выше плоскости рамки и задняя крышка не сойдётся на шаге 2. Экран должен быть вровень с разъёмом наушников.

При обратной сборке материнской платы убедитесь, что её край размещён под отмеченной стойкой, иначе винты не встанут на место.

При сборке убедитесь, что небольшой резиновый упор, прикреплённый к верхней части материнской платы, находится на своём месте.

Без этой детали материнская плата может повредить лентовые кабели вокруг неё.

Аккуратно извлеките плату логики из iPhone, следя за тем, чтобы какие‑либо кабели не зацепились.

Будьте осторожны, чтобы не повредить маленький золотой штырёк (обведён красным, в верхней части) — он очень хрупкий.

При сборке следите, чтобы нижний антеннный кабель не оказался зажат под платой логики.

Используйте край пластикового инструмента для вскрытия, чтобы приподнять тонкую стальную пластину крепления фронтальной камеры над камерой.

Снимите пластину крепления фронтальной камеры.

При сборке расположите язычки зажима с внешней стороны принимающих металлических отверстий.

Аккуратно поднимите фронтальную камеру и выньте её из iPhone.

При установке пластины крепления фронтальной камеры может быть полезно использовать пинцет.

Удалите два винта, фиксирующие вибромотор во внутренней рамке:

Один Phillips 6 мм

Один Phillips 1.4 мм

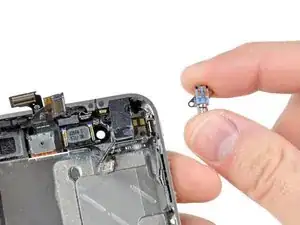

Снимите вибромотор из внутреннего корпуса.

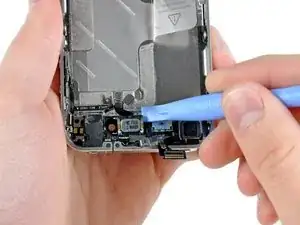

Используйте край пластикового инструмента для вскрытия, чтобы отогнуть разговорный динамик от клея, которым он приклеен к передней панели.

Обязательно подденьте под весь динамик, а не внутрь него, иначе он может треснуть.

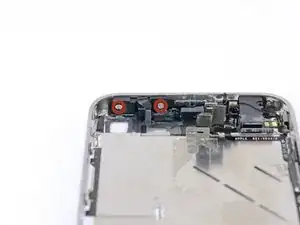

Удалите два винта Phillips #000, фиксирующие кронштейн кнопки питания к наружному корпусу.

Будьте особенно аккуратны с кабелями дисплея — они могут мешать доступу к правому винту. Кабели легко повредить.

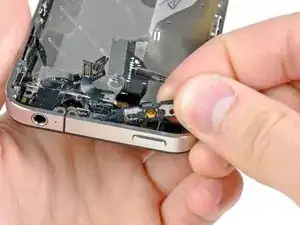

Аккуратно потяните кронштейн кнопки питания вверх и выньте его из наружного корпуса.

Этот кронштейн изготовлен из литого алюминия и легко ломается. Действуйте осторожно.

Используйте пинцет, чтобы вытянуть корпус разъёма наушников из наружного корпуса.

Будьте особенно осторожны, чтобы не порвать тонкий кабель.

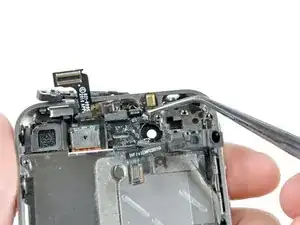

Возьмите кабель питания и датчиков возле микрофона и оторвите его от передней панели, осторожно, чтобы не порвать.

Обратите внимание на вертикально прикреплённый золотой прямоугольный микрофон. Следите, чтобы не оторвать его при снятии кабеля.

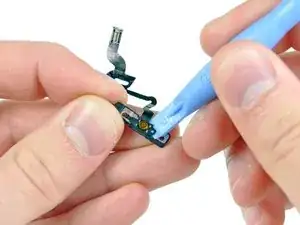

Если вы заменяете кабель питания и датчиков на новый, используйте край пластикового инструмента для вскрытия, чтобы отлепить электронный выключатель питания от его металлического кронштейна.

Также обязательно перенесите поролоновую прокладку датчика приближения/УФ‑фильтр, приклеенную к старому кабелю питания и датчиков, если на новом кабеле она отсутствует. Это маленький квадрат, который можно снять пинцетом.

Перенесите кронштейн на новый кабель питания и датчиков.
