Замена корпусного динамика iPhone 4

Перед началом разрядите батарею iPhone ниже 25%. Заряженная литий-ионная батарея может загореться и/или взорваться при случайном повреждении.

Выключите iPhone перед началом разборки.

Задняя крышка iPhone 4 может иметь либо два винта Phillips #000, либо фирменные 5-точечные винты Apple «Pentalobe» (второе изображение). Проверьте, какие у вас винты, и убедитесь, что у вас есть подходящая отвертка для их снятия.

Снимите два винта Pentalobe или Phillips #000 длиной 3,6 мм рядом с док-коннектором.

Убедитесь, что отвертка хорошо зафиксирована при снятии винтов Pentalobe — их очень легко сорвать.

Сдвиньте заднюю панель в направлении верхнего края iPhone.

Панель сдвинется примерно на 2 мм.

Сожмите заднюю панель пальцами и поднимите её, отщёлкнув от iPhone. В качестве альтернативы используйте маленькую присоску.

Будьте осторожны, чтобы не повредить пластиковые защёлки, прикреплённые к задней панели.

Если вы устанавливаете новую заднюю панель, обязательно удалите защитную пластиковую плёнку с внутренней стороны линзы камеры и плёнку с большой чёрной области рядом с линзой.

Снимите один винт Phillips длиной 2,5 мм, который фиксирует разъём батареи на логической плате.

На некоторых устройствах может быть два винта, один из которых прижимает контактную площадку, расположенную над винтом, выделенным красным на фото.

Используйте пластиковый инструмент для поддевания, чтобы осторожно приподнять разъём батареи из его гнезда на логической плате.

Поддевайте сверху и снизу крепёжной скобы разъёма — с боков нет большого выступа, и вы можете повредить разъём.

Будьте очень осторожны и подымайте только разъём батареи, а не гнездо на логической плате. Если вы будете поддевать гнездо платы, вы можете полностью его сломать.

Снимите металлическую скобу, закрывающую антенный разъём.

Используя прозрачную пластиковую тягловую язычок, осторожно извлеките батарею из iPhone.

Если язычок порвётся до освобождения батареи, капните несколько капель высококонцентрированного (более 90%) изопропилового спирта под край батареи. Подождите около минуты, чтобы спиртовой раствор ослабил клей. Аккуратно подденьте батарею лопаткой, чтобы освободить клей.

Поддевание в других местах может вызвать повреждения. Не пытайтесь грубо поддеть батарею. При необходимости нанесите ещё несколько капель спирта, чтобы дополнительно ослабить клей. Никогда не деформируйте и не прокалывайте батарею инструментом.

Если в телефоне остался спиртовой раствор, аккуратно протрите его или дайте высохнуть на воздухе перед установкой новой батареи.

Если запасная батарея поставлялась в пластиковой оболочке, снимите её перед установкой, потянув в сторону от гибкого кабеля.

Перед повторным подключением разъёма батареи убедитесь, что контактная скоба (показана красным) правильно расположена рядом с разъёмом батареи.

Перед сборкой очистите металлические контакты с помощью обезжиривателя, например Windex. Масла с ваших пальцев могут вызвать помехи беспроводной связи.

После сборки выполните жесткую перезагрузку. Это может предотвратить несколько проблем и упростить устранение неполадок.

Удалите следующие два винта:

Один Phillips 1,2 мм

Один Phillips 1,6 мм

Снимите тонкую стальную крышку кабеля док-коннектора с iPhone.

Перед сборкой обязательно очистите все металлические контакты на крышке кабеля док-коннектора обезжиривателем, например Windex. Масла на ваших пальцах могут вызывать помехи беспроводной связи.

Используйте пластиковый инструмент для поддевания, чтобы аккуратно приподнять разъём кабеля док-коннектора с логической платы с обоих коротких концов разъёма.

Осторожно отлейте (отклейте) кабель док-коннектора от логической платы и от нижнего корпуса динамика.

Не прикладывайте чрезмерную силу при отделении кабеля док-коннектора от логической платы. В противном случае кабель может порваться.

Используйте пластиковый инструмент для поддевания, чтобы приподнять нижний антенный разъём из его гнезда на логической плате.

Снимите следующие винты, фиксирующие в сборе корпусный динамик к внешнему корпусу:

Один винт Phillips 1,9 мм

Один винт Phillips 2,4 мм

Используйте пластиковый инструмент для поддевания, чтобы извлечь сборку корпусного динамика из корпуса, при этом следите, чтобы не повредить контактные (экранирующие) лапки, прикреплённые к Wi‑Fi антенне.

Удалите сборку корпусного динамика.

Перед повторной установкой винтов сборки корпусного динамика убедитесь, что заземляющие лапки Wi‑Fi расположены под выступом в металлическом корпусе iPhone, как показано на третьем фото.

Перед сборкой обязательно очистите все металлические контактные точки между заземляющими лапками Wi‑Fi антенны и корпусом iPhone обезжиривателем, например Windex или изопропиловым спиртом. Масла на ваших пальцах могут вызвать помехи беспроводной связи.

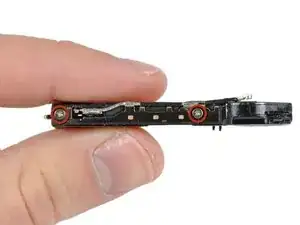

Удалите два винта с крестообразным шлицем, крепящие антенну к корпусу динамика.

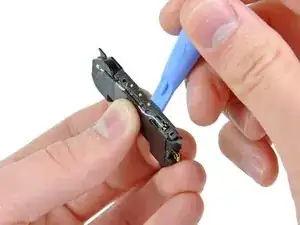

Начиная с участка рядом с кабелем сотовой антенны, используйте кромку пластикового инструмента для вскрытия, чтобы отслоить антенну от корпуса динамика. Убедитесь, что вы вводите пластиковый инструмент под пластик, на котором закреплена антенна, а не под металлическую пластину.

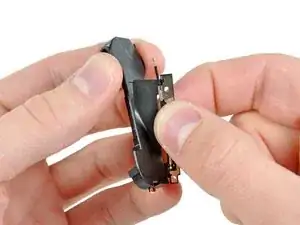

Продолжайте отслоение сотовой антенны от корпуса динамика, осторожно, чтобы не порвать золотую скобу, прикреплённую к одному из её краёв.

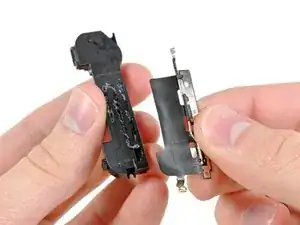

Снимите сотовую антенну.

При установке новой сотовой антенны обязательно просуньте золотую скобу поверх выступа в корпусе динамика до того, как приклеите антенну.

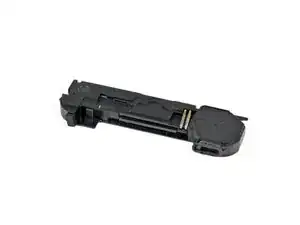

Остаётся корпус динамика.
