Замена дисплея iPhone 3GS

Если стекло дисплея треснуло, закрепите его, чтобы предотвратить дальнейшее разрушение и травмы во время ремонта, приклеив к стеклу ленту.

Наклейте пересекающиеся полосы прозрачной упаковочной ленты по всему лицевому стеклу iPhone, пока вся поверхность не будет покрыта.

Это удержит осколки стекла и обеспечит структурную целостность при поддевании и подъёме дисплея.

Наденьте защитные очки, чтобы предохранить глаза от оторвавшихся осколков стекла во время ремонта.

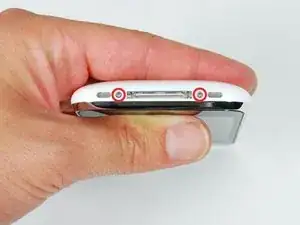

Выверните два винта Phillips #00 с торца док-коннектора iPhone.

Следите за организацией винтов при разборке телефона. Они имеют разный размер.

Снимите металлическую ручку с присоски. Проще и безопаснее держать основание присоски, а не металлическую ручку.

Будьте очень осторожны при открытии iPhone, чтобы не перерезать кабели под дисплеем.

Между серебристой передней рамкой и чёрным блоком дисплея находится резиновая прокладка. На этом шаге потребуется небольшое усилие, чтобы отделить сборку дисплея.

Используйте маленькую присоску рядом с кнопкой Home, чтобы аккуратно приподнять нижнюю часть сборки дисплея iPhone.

Если сборка дисплея слишком повреждена и присоска не держит, можно использовать ленту с сильным клеем, например армированную.

Сборка дисплея всё ещё соединена с iPhone несколькими кабелями, поэтому пока не пытайтесь полностью её снять.

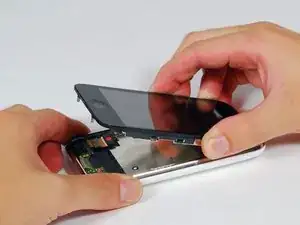

Поверните сборку дисплея вверх до угла примерно 45 градусов.

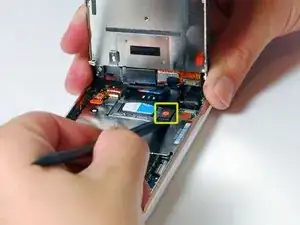

Продолжая удерживать сборку дисплея одной рукой, используйте другую руку и пластиковую лопатку, чтобы отключить чёрный ленточный кабель, обозначенный «1».

Ленточный кабель «1» подключён разъёмом типа plug. Блок на конце кабеля — это штекер, который просто вставляется в гнездо на плате. Других фиксаторов не используется.

Поверните сборку дисплея вверх до почти вертикального положения. Это облегчит доступ к оставшимся кабелям.

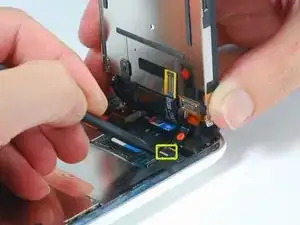

Используйте пластиковую лопатку, чтобы отключить чёрный ленточный кабель, обозначенный «2».

Ленточный кабель «3» зафиксирован разъёмом FPC. Перед тем как выдвигать кабель, необходимо разблокировать этот разъём. Механизм фиксации находится с противоположной стороны от места вставки кабеля — он поворачивается вверх на 90 градусов. Используйте пластиковую лопатку, чтобы приподнять механизм блокировки.

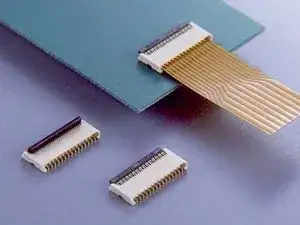

Защёлка FPC очень хрупкая и обычно имеет другой цвет, чем корпус разъёма. (см. детальное изображение разъёма FPC в открытом и закрытом положении)

Сдвиньте ленточный кабель из разъёма и снимите сборку дисплея с iPhone.

Невозможно корректно вставить ленточный кабель в разъём FPC, если защёлка не разблокирована. Убедитесь, что защёлка открыта при подключении/отключении кабеля.

Выверните один винт Phillips #00 из угла сборки дисплея.

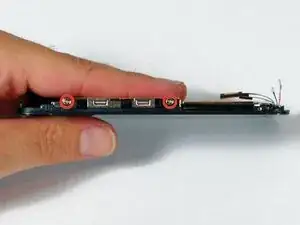

Выверните два винта Phillips #00 с правой стороны сборки дисплея.

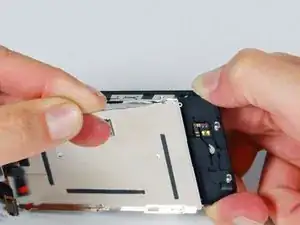

Переверните дисплей и, если на его кромке есть тонкая полоска чёрной ленты, аккуратно её оторвите.

Предотвратить прилипание ленты самой к себе бывает сложно. Рекомендуется временно разместить ленту на вощёной бумаге (подойдёт любая подложка от наклейки).

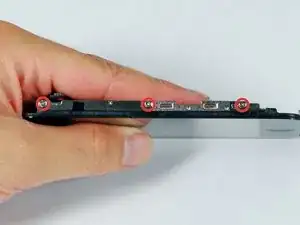

Выверните три винта Phillips #00 с левой стороны сборки дисплея.

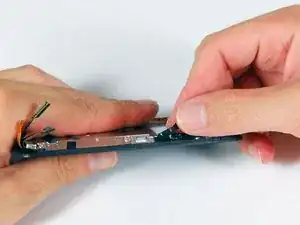

Переверните сборку дисплея и снова аккуратно вставьте металлическую лопатку между двумя металлическими направляющими вдоль края сборки. Осторожно поверните лопатку, чтобы приподнять ЖК-панель от стекла.

Разделите ЖК-панель и стекло, сдвинув ЖК-панель в сторону от ленточных кабелей на стекле.
