Замена кнопки питания и блокировки iPhone 4

Перед началом разрядите батарею iPhone ниже 25%. Заряженная литий-ионная батарея может загореться и/или взорваться при случайном проколе.

Перед началом разборки выключите iPhone.

Задняя крышка iPhone 4 может иметь либо два винта Phillips #000, либо фирменные 5-лопастные винты Apple "Pentalobe" (второе изображение). Проверьте, какие у вас винты, и убедитесь, что у вас есть подходящая отвертка для их снятия.

Снимите два винта Pentalobe или Phillips #000 длиной 3,6 мм рядом с док-коннектором.

Убедитесь, что отвертка плотно сидит при снятии Pentalobe-винтов — их очень легко сорвать.

Сдвиньте заднюю панель в сторону верхнего края iPhone.

Панель сдвинется примерно на 2 мм.

Сожмите заднюю панель пальцами и поднимите её от iPhone. Альтернативно используйте маленькую присоску.

Осторожно, чтобы не повредить пластиковые защёлки, прикреплённые к задней панели.

Если вы устанавливаете новую заднюю панель, обязательно снимите пластиковую защитную плёнку с внутренней стороны объектива камеры и плёнку с большой чёрной области рядом с объективом.

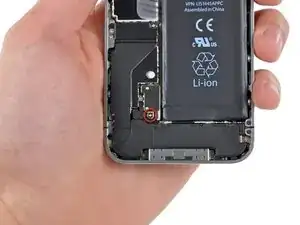

Удалите один винт Phillips длиной 2,5 мм, фиксирующий разъём батареи на плате.

У некоторых устройств может быть два винта — один из них держит контактную площадку, расположенную над винтом, показанным красным на фото.

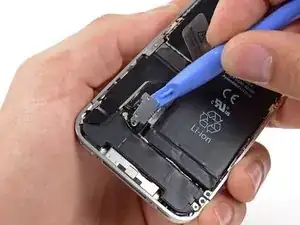

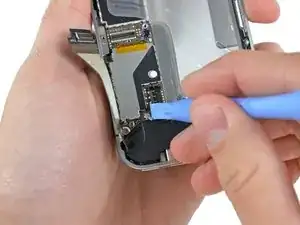

Используйте пластиковый рычажный инструмент, чтобы аккуратно поддеть разъём батареи вверх от его гнезда на плате.

Поддевайте с верхней и нижней стороны крепления разъёма — по бокам выступа меньше, и вы можете повредить разъём.

Будьте очень осторожны и поднимайте только сам разъём батареи, а не гнездо на плате. Если вы поддёте гнездо на плате, вы можете полностью его сломать.

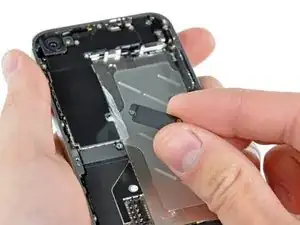

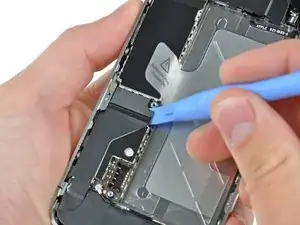

Снимите металлическую прижимную пластину, закрывающую антенный разъём.

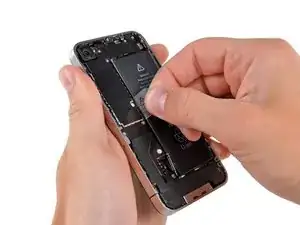

Используйте прозрачную пластиковую вытяжную ленту, чтобы аккуратно приподнять батарею и извлечь её из iPhone.

Если лента порвётся до того, как батарея освободится, капните несколько капель изопропилового алкоголя высокой концентрации (свыше 90%) под край батареи. Подождите около одной минуты, чтобы спирт ослабил клей. Аккуратно подденьте лопатку под ленту батареи, чтобы освободить клей.

Поддевание в других местах может привести к повреждениям. Не пытайтесь выдёргивать батарею с силой. При необходимости нанесите ещё несколько капель алкоголя, чтобы дополнительно ослабить клей. Никогда не деформируйте и не прокалывайте батарею инструментом.

Если в телефоне остался спиртовой раствор, аккуратно промокните его или дайте высохнуть на воздухе перед установкой новой батареи.

Если ваша запасная батарея поставлялась в пластиковом чехле, удалите его перед установкой, оттянув от шлейфа.

Перед повторным подключением разъёма батареи убедитесь, что контактная прижимная пластина (показана красным) правильно расположена рядом с разъёмом батареи.

Перед сборкой очистите металлические контактные точки друг с другом с помощью обезжиривателя, например Windex. Масла с ваших пальцев могут вызвать проблемы с беспроводной связью.

После сборки выполните жёсткую перезагрузку. Это может предотвратить несколько проблем и упростить устранение неисправностей.

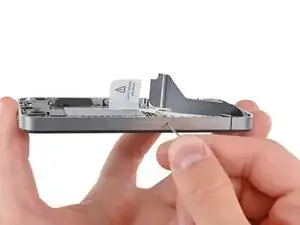

Используйте инструмент для извлечения SIM-карты или скрепку, чтобы извлечь SIM-карту и её держатель.

Для этого может потребоваться значительная сила.

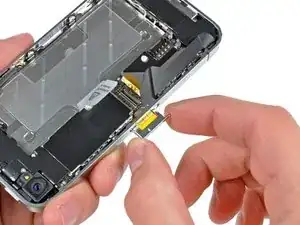

Удалите SIM-карту и её держатель.

Снимите следующие два винта:

Один Phillips 1,2 мм

Один Phillips 1,6 мм

Снимите тонкую стальную крышку кабеля док-коннектора с iPhone.

Перед сборкой очистите все металлические контактные точки на крышке кабеля док-коннектора обезжиривателем, например Windex. Масла на ваших пальцах могут вызвать проблемы с беспроводной связью.

Используйте инструмент для открытия iPod, чтобы аккуратно поддеть разъём кабеля док-коннектора и поднять его с платы с обеих коротких сторон разъёма.

Осторожно отслойте ленточный кабель дока от платы и от нижнего корпуса динамика.

Не прикладывайте чрезмерную силу при отслоении ленточного кабеля дока от платы — это может разорвать кабель.

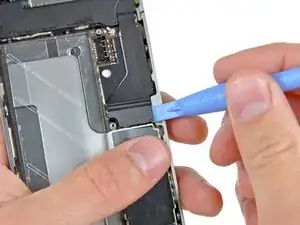

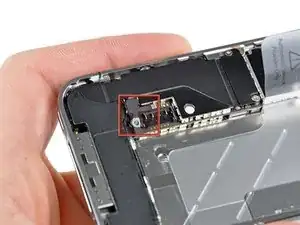

Используйте пластиковый рычажный инструмент, чтобы поддеть нижний антенный разъём вверх от его гнезда на плате.

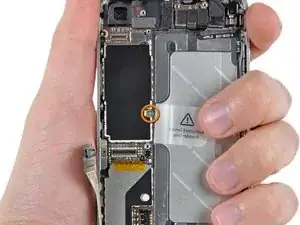

Удалите винт Phillips длиной 1,9 мм, фиксирующий нижнюю часть платы к внутренней части корпуса.

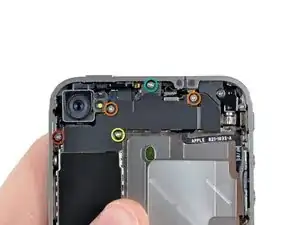

Удалите следующие пять винтов, фиксирующих антенну Wi‑Fi на плате:

Один Phillips 2,3 мм

Два Phillips 1,6 мм

Один Phillips 1,4 мм

Один Phillips 4,8 мм

При повторной сборке начните с установки винта Phillips 4,8 мм, затем 2,3 мм. Это предотвратит путаницу и избавит от риска вывода из строя дисплея и дигитайзера.

Также убедитесь, что длинный винт Phillips 4,8 мм возвращён на место правильно при сборке. Это служит заземлением для антенны Wi‑Fi и часто является причиной плохого приёма после сборки.

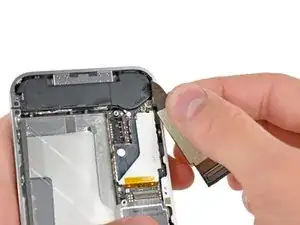

Используйте инструмент для вскрытия iPod, чтобы слегка приподнять верхний край антенны Wi‑Fi от платы.

Используйте кончик лопатки, чтобы оттянуть фиксирующие защёлки антенны от внутренней рамки.

Снимите антенну Wi‑Fi с iPhone. Убедитесь, что вы не потеряли металлические защёлки на верхней части крышки, где крепится винт 4,8 мм, и сам винт 4,8 мм. Это основная причина аномального поведения Wi‑Fi после сборки.

Перед сборкой тщательно очистите все метал­лические контакты крышки разъёма обезжиривателем, например Windex. Масла с ваших пальцев могут вызвать помехи беспроводной связи. Нельзя очищать сами разъёмы Windex.

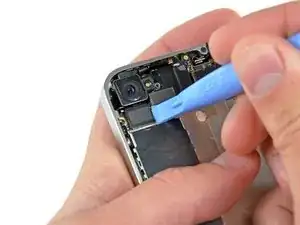

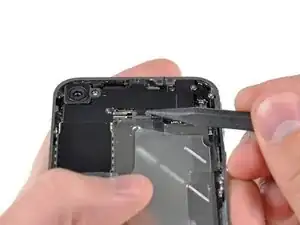

Используйте инструмент для вскрытия iPod, чтобы осторожно приподнять разъём задней камеры от его гнезда на плате.

Снимите заднюю камеру.

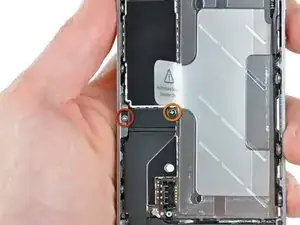

Снимите маленькую круглую белую наклейку (гарантийную наклейку и индикатор попадания влаги), закрывающую винт рядом с язычком для вытягивания аккумулятора.

Удалите скрытый под наклейкой винт Phillips 2,4 мм.

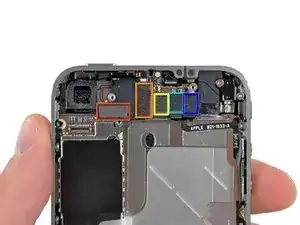

Используйте край пластикового инструмента для вскрытия, чтобы аккуратно поддеть и вынуть следующие разъёмы из их гнёзд на плате:

Кабель дигитайзера (поддевать снизу)

Кабель ЖК‑экрана (поддевать снизу)

Кабель разъёма наушников/кнопок громкости (поддевать сверху)

Кабель верхнего микрофона/кнопки блокировки (поддевать сверху)

Кабель фронтальной камеры (поддевать сверху)

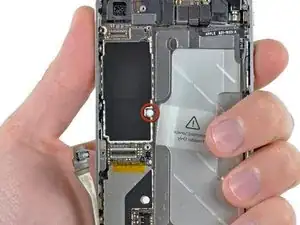

Удалите стоечный винт 4,8 мм рядом с разъёмом наушников.

Лучше всего стоечные винты удаляются с помощью отвёртки или биты для стоечных винтов.

В крайнем случае можно использовать маленькую плоскую отвёртку — действуйте очень осторожно, чтобы она не соскользнула и не повредила соседние компоненты.

При повторной сборке этот стоечный винт задаёт высоту экрана Wi‑Fi, снятого в шаге 13. Если винт не затянут по моменту, экран будет выступать над плоскостью рамы, и задняя крышка не сядет на место в шаге 2. Экран должен быть заподлицо с разъёмом наушников.

При установке платы убедитесь, что её край расположен под отмеченным стоечным винтом, иначе винты не встанут на место.

При сборке убедитесь, что небольшой резиновый распор, прикреплённый к верхней части платы, находится на месте.

Без этой детали плата может повредить гибкие шлейфы вокруг неё.

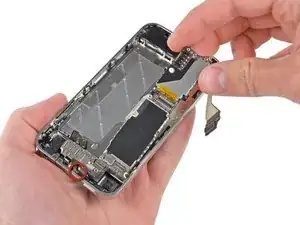

Осторожно извлеките плату из iPhone, следя за тем, чтобы ни один кабель не застрял.

Будьте внимательны, не повредите маленький золотой выступ (отмечен красным вверху) — он очень хрупкий.

При обратной сборке следите, чтобы нижний антенный кабель не оказался зажат под платой.

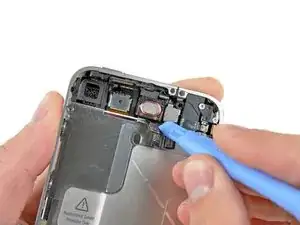

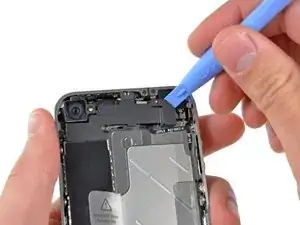

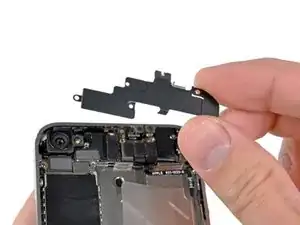

Используйте край пластикового инструмента для вскрытия, чтобы приподнять тонкую стальную скобу крепления фронтальной камеры с самой фронтальной камеры.

Снимите скобу крепления фронтальной камеры.

При сборке расположите язычки скобы с наружной стороны принимающих металлических слотов.

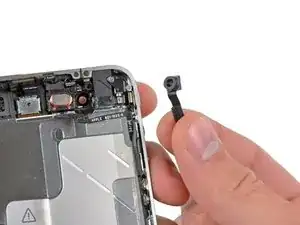

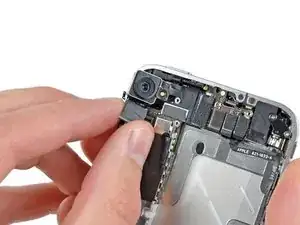

Осторожно выньте фронтальную камеру из iPhone.

При установке скобы крепления фронтальной камеры может помочь пинцет.

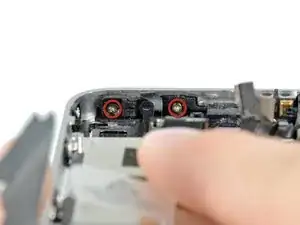

Удалите два винта Phillips 1,5 мм, фиксирующие кронштейн кнопки питания к корпусу.

Осторожно выньте кронштейн кнопки питания из корпуса, следя за тонким и хрупким гибким шлейфом.

Кронштейн кнопки питания изготовлен из очень тонкого литого алюминия и легко трескается. Обращайтесь осторожно.

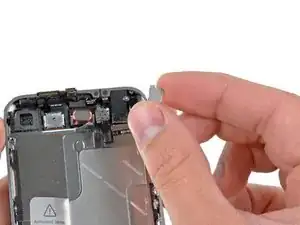

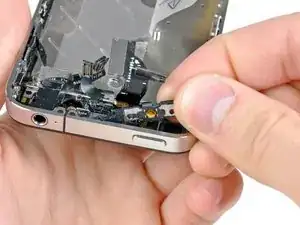

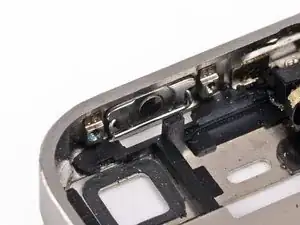

Используйте пинцет, чтобы извлечь кнопку питания и блокировки из iPhone.

При сборке обратите внимание на правильную ориентацию кнопки питания. Металлическая петля должна быть направлена вниз, а внешние кромки — наверху.
