Замена камеры iPhone 3GS

Если стекло дисплея треснуло, для предотвращения дальнейшего разрушения и травм во время ремонта заклейте стекло.

Наложите накладывающиеся полосы прозрачной упаковочной ленты на дисплей iPhone до полного покрытия лицевой панели.

Это удержит обломки стекла и придаст конструктивную жесткость при поддевании и подъеме дисплея.

Наденьте защитные очки, чтобы защитить глаза от осколков стекла, которые могут оторваться во время ремонта.

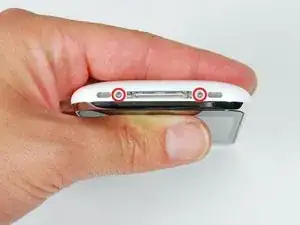

Выверните два винта Phillips #00 с торца разъема док-станции.

Снимите металлическую рукоятку с присоски. Проще и безопаснее держать за основание присоски, а не за металлическую рукоятку.

Между серебряной передней рамкой и черным модулем дисплея есть резиновая прокладка. Для отделения сборки дисплея потребуется небольшое усилие.

Будьте очень осторожны при открывании iPhone, чтобы не перерезать кабели под дисплеем.

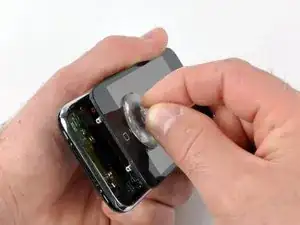

Используйте маленькую присоску около кнопки Home, чтобы аккуратно приподнять нижнюю часть сборки дисплея iPhone.

Если сборка дисплея повреждена настолько, что присоска не держится, можно использовать ленту с сильным клеем, например армированную ленту.

Сборка дисплея по-прежнему соединена с iPhone несколькими кабелями, поэтому пока не пытайтесь полностью её снять.

Поверните сборку дисплея вверх, пока угол не станет примерно 45 градусов.

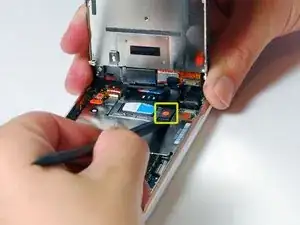

Продолжая удерживать сборку дисплея одной рукой, другой рукой и лопаткой отсоедините черный ленточный кабель, обозначенный «1».

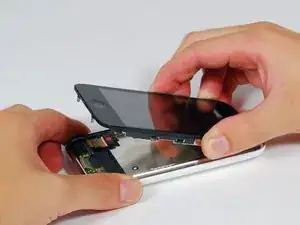

Поверните сборку дисплея вверх до примерно вертикального положения. Это облегчит доступ к оставшимся кабелям.

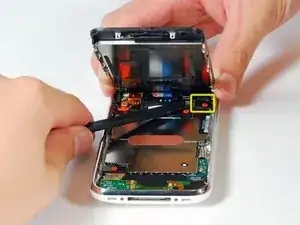

Используйте лопатку, чтобы отсоединить черный ленточный кабель, обозначенный «2».

Ленточный кабель «3» зажат в разъеме типа FPC. Разблокировка этого разъема обязательна перед снятием ленточного кабеля: используйте пластиковую лопатку, чтобы поднять белую пластиковую защёлку, удерживающую оставшийся ленточный кабель. Белая защёлка повернётся на 90 градусов, освобождая кабель.

Вытяните черный ленточный кабель из разъема и извлеките сборку дисплея из iPhone.

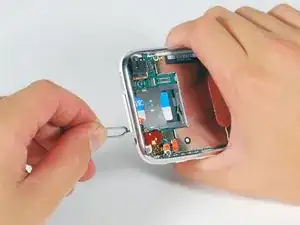

Вставьте инструмент для извлечения SIM-карты или скрепку в отверстие рядом с гнездом для наушников.

Нажмите на инструмент, пока лоток для SIM-карты не выйдет наружу.

Схватите лоток для SIM-карты и выдвиньте его из iPhone.

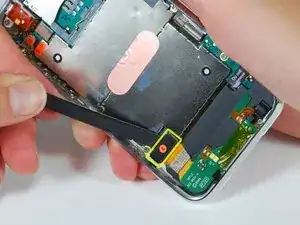

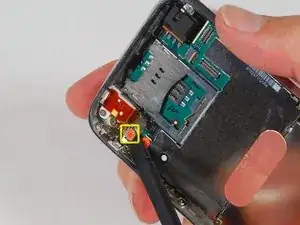

Используйте лопатку, чтобы отсоединить ленточный кабель, обозначенный «4».

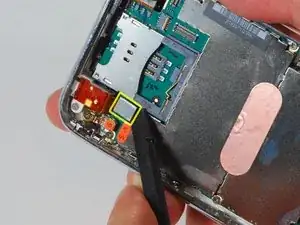

Используйте лопатку, чтобы отсоединить ленточный кабель, обозначенный «5».

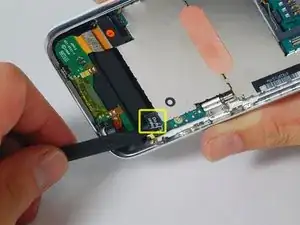

Используйте лопатку, чтобы отсоединить ленточный кабель, обозначенный «6».

Если у вас iPhone 3GS, посмотрите на изображение 2 и используйте лопатку, чтобы отсоединить ленточный кабель, обозначенный «7».

Аккуратно отклейте маленькую наклейку с надписью «Do not remove».

Снимите следующие 8 винтов:

Пять винтов Phillips #00 длиной 2,3 мм с частичной резьбой, которыми плата логики крепится к задней панели.

Два винта Phillips #00 длиной 2,3 мм с полной резьбой, которыми крепятся плата логики и камера.

Один винт Phillips #00 длиной 2,9 мм под наклейкой «Do not remove».

Используйте лопатку, чтобы аккуратно поддеть камеру и вывести её из посадочного места в задней панели. Камеру пока нельзя полностью извлечь, так как она подключена к нижней части платы логики.

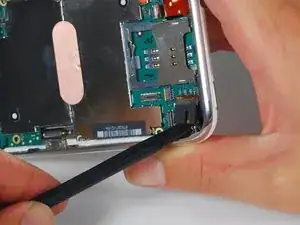

Используйте лопатку, чтобы аккуратно приподнять конец платы логики, ближе к разъему док-станции.

Если плата не поднимается, ещё раз проверьте, все ли винты, крепящие плату логики, были удалены.

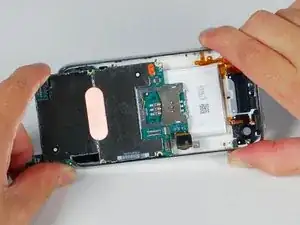

Сдвиньте плату логики в направлении разъёма док-станции и извлеките её из iPhone.

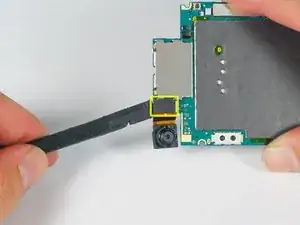

Используйте лопатку, чтобы отсоединить камеру от платы логики.
