Замена антенны Wi-Fi на iPhone 4

Прежде чем начать, разрядите аккумулятор вашего iPhone ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайном прокалывании.

Выключите ваш iPhone перед началом разборки.

На задней крышке вашего iPhone 4 может быть либо два винта #000 с крестообразной головкой, либо винты "Pentalobe" с 5 точками от Apple (второе изображение). Проверьте, какие винты у вас есть, и убедитесь, что у вас есть правильная отвертка для их удаления.

Удалите два винта Pentalobe или крестообразные #000 длиной 3.6 мм рядом с док-разъемом.

Убедитесь, что отвертка хорошо зацепилась, когда вы удаляете винты Pentalobe, их очень легко сорвать.

Сдвиньте заднюю панель к верхнему краю iPhone.

Панель сдвинется примерно на 2 мм.

Сожмите заднюю панель пальцами и поднимите ее вдали от iPhone. В качестве альтернативы используйте маленький присоску.

Будьте осторожны, чтобы не повредить пластиковые защелки, прикрепленные к задней панели.

Если вы устанавливаете новую заднюю панель, убедитесь, что вы удалили пластиковую защитную наклейку с внутренней стороны объектива камеры и наклейку с большой черной области рядом с объективом.

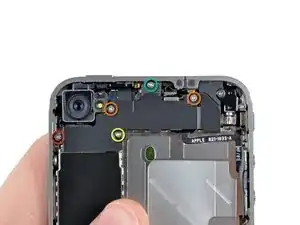

Удалите следующие пять винтов, крепящих антенну Wi-Fi к материнской плате:

Один винт крестообразный длиной 2.3 мм

Два винта крестообразные длиной 1.6 мм

Один винт крестообразный длиной 1.4 мм

Один винт крестообразный длиной 4.8 мм

При сборке сначала замените винт крестообразный длиной 4.8 мм, затем 2.3 мм. Это необходимо для того, чтобы избежать путаницы и не повредить дисплей и сенсор.

Также убедитесь, что вы правильно вставили длинный винт крестообразный длиной 4.8 мм при сборке. Это заземление для антенны Wi-Fi и часто становится причиной плохого приема Wi-Fi после сборки.
