Замена кнопки громкости iPhone 4

Перед началом разрядите аккумулятор iPhone до уровня ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Выключите iPhone перед началом разборки.

Задняя крышка iPhone 4 может быть закреплена либо двумя винтами Phillips #000, либо винтами Apple с пятиконечной головкой «Pentalobe» (второе изображение). Проверьте, какие у вас винты, и убедитесь, что у вас есть соответствующая отвертка для их извлечения.

Удалите два винта Pentalobe или Phillips #000 длиной 3.6 мм рядом с док‑коннектором.

Убедитесь, что отвертка хорошо установлена при откручивании Pentalobe‑винтов — их легко сорвать.

Сдвиньте заднюю панель в направлении верхнего края iPhone.

Панель сдвинется примерно на 2 мм.

Сожмите заднюю панель пальцами и приподнимите её от iPhone. В качестве альтернативы используйте маленькую присоску.

Будьте осторожны, чтобы не повредить пластиковые защёлки, прикреплённые к задней панели.

Если вы устанавливаете новую заднюю панель, обязательно удалите защитную пластиковую плёнку с внутренней стороны объектива камеры и плёнку с большой чёрной области рядом с объективом.

Удалите один винт Phillips длиной 2.5 мм, фиксирующий разъём аккумулятора к логической плате.

На некоторых устройствах может быть два винта, один из которых крепит контактную площадку, расположенную над винтом, отмеченным красным на фото.

Используйте пластиковый монтажный инструмент, чтобы аккуратно приподнять разъём аккумулятора из его гнезда на логической плате.

Подденьте сверху и снизу крепёжную скобу разъёма — по бокам свеса меньше, и вы можете повредить разъём.

Будьте очень осторожны и подденьте только разъём аккумулятора, а не гнездо на логической плате. Если поддеть гнездо, вы можете полностью его сломать.

Снимите металлическую скобу, закрывающую антеннный разъём.

Используйте прозрачную пластиковую тяговую петлю, чтобы аккуратно приподнять аккумулятор и извлечь его из iPhone.

Если петля порвётся прежде, чем аккумулятор освободится, капните несколько капель изопропилового спирта высокой концентрации (более 90%) под край аккумулятора. Подождите около минуты, чтобы спирт ослабил клей. Осторожно подсуньте лопатку под вкладку аккумулятора, чтобы освободить клей.

Поддевание в других местах может привести к повреждению. Не пытайтесь грубо поддеть аккумулятор. При необходимости нанесите ещё пару капель спирта, чтобы дополнительно ослабить клей. Никогда не деформируйте и не прокалывайте аккумулятор монтажным инструментом.

Если внутри телефона осталось спиртовое растворение, аккуратно вытрите его или дайте высохнуть на воздухе перед установкой нового аккумулятора.

Если ваш запасной аккумулятор поставлялся в пластиковой оболочке, удалите её перед установкой, потянув в сторону от ленты.

Перед повторным подключением разъёма аккумулятора убедитесь, что контактная скоба (показанная красным) правильно расположена рядом с разъёмом аккумулятора.

Перед сборкой очистите металлические контактные поверхности обезжиривателем, например Windex. Жиры с пальцев могут вызвать проблемы с беспроводной связью.

После сборки выполните жёсткую перезагрузку. Это может предотвратить несколько проблем и упростить поиск неисправностей.

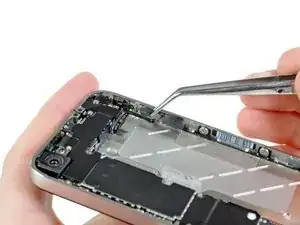

С помощью пинцета снимите небольшой кусочек ленты, закрывающей тыльную сторону кнопок громкости.

Отрывайте ленту, начиная с ближайшей к верхней части телефона стороны.

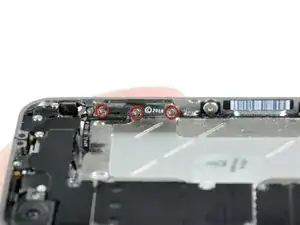

Удалите три винта Phillips, крепящие держатель кнопок громкости к корпусу.

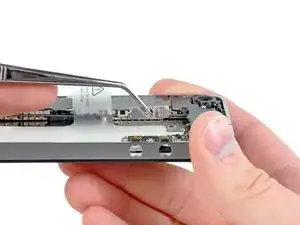

С помощью пинцета аккуратно отведите держатель кнопок громкости немного в сторону от корпуса.

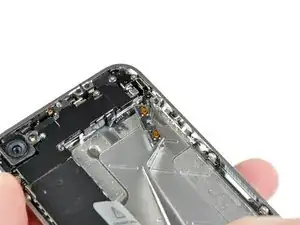

Извлеките кнопку громкости из iPhone.
