Замена передней панели iPhone 3GS

Если стекло дисплея треснуло, предотвратите дальнейшее рассыпание осколков и возможные травмы во время ремонта, заклеив стекло лентой.

Накладывайте полоски прозрачной упаковочной ленты внахлест на дисплей iPhone, пока вся лицевая панель не будет покрыта.

Это удержит осколки стекла и обеспечит прочность при поддевании и подъёме дисплея.

Наденьте защитные очки, чтобы уберечь глаза от стекла, которое может оторваться во время ремонта.

Выверните два винта Phillips #00 с торца iPhone, где находится док-коннектор.

Следите за тем, чтобы все винты оставались организованными при разборке телефона. Они разных размеров.

Снимите металлическую рукоять с присоски. Удерживать удобнее и безопаснее за основание присоски, а не за металлическую рукоять.

Будьте очень осторожны при открытии iPhone, чтобы не перерезать кабели под дисплеем.

Между серебристой передней рамкой и чёрным блоком дисплея находится резиновая прокладка. В этом шаге потребуется небольшое усилие, чтобы отделить блок дисплея iPhone.

Используйте небольшую присоску рядом с кнопкой Home, чтобы аккуратно приподнять нижнюю часть блока дисплея iPhone.

Если блок дисплея слишком повреждён и присоска не держится, можно использовать ленту с сильным клеем, например армированную ленту.

Блок дисплея всё ещё соединён с iPhone несколькими кабелями, поэтому пока не пытайтесь полностью его снять.

Поверните блок дисплея вверх до угла примерно 45 градусов.

Продолжая удерживать блок дисплея одной рукой, другой рукой и пластиковой лопаткой отсоедините чёрный плоский кабель, отмеченный «1».

Плоский кабель «1» подключён через штекерный разъём. Блок на конце кабеля — это штекер, который просто вставляется в гнездо на плате. Других фиксирующих механизмов не используется.

Поверните блок дисплея вверх до примерно вертикального положения. Это облегчит доступ для отсоединения остальных кабелей.

Используйте пластиковой лопаткой, чтобы отсоединить чёрный плоский кабель, отмеченный «2».

Плоский кабель «3» зажат в разъёме типа FPC. Перед тем как вытащить кабель, необходимо разблокировать этот разъём. Механизм блокировки находится с противоположной стороны от места вставки кабеля — он поворачивается вверх на 90 градусов. Используйте пластиковую лопатку, чтобы поднять фиксатор.

Запирающий язычок FPC очень хрупкий и обычно отличается по цвету от корпуса разъёма. (см. детальное изображение разъёма FPC в открытом и закрытом положении)

Вытащите плоский кабель из разъёма и снимите блок дисплея с iPhone.

Невозможно правильно вставить плоский кабель в разъём FPC, если замок не разблокирован. Убедитесь, что язычок разблокирован при подключении/отключении кабеля.

Выверните один винт Phillips #00 из угла блока дисплея.

Выверните два винта Phillips #00 с правой стороны блока дисплея.

Поверните дисплей обратной стороной, и если на краю блока дисплея есть тонкая полоска чёрной ленты, аккуратно оттяните её.

Предотвратить прилипание ленты к самой себе бывает непросто. Рекомендуем приклеить ленту на вощёную бумагу (подойдёт любая подложка от наклеек).

Выверните три винта Phillips #00 с левой стороны блока дисплея.

Переверните блок дисплея и снова аккуратно вставьте металлическую лопатку между двумя металлическими направляющими вдоль края блока дисплея. Осторожно поверните лопатку, чтобы приподнять ЖК-панель от стекла.

Отделите ЖК-панель от стекла, сдвинув ЖК-модуль в сторону от плоских кабелей на стекле.

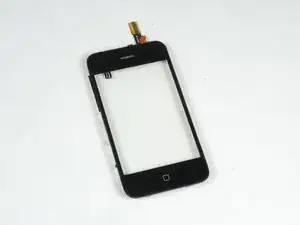

Это то, что должно остаться после удаления ЖК-панели.

Будьте осторожны при использовании тепловой пушки на следующих шагах. Используйте очень низкий уровень нагрева и следите, чтобы не расплавить пластиковые части сенсорного экрана или кнопку «Домой». Металлическая рамка хорошо проводит тепло, поэтому старайтесь не касаться сильно нагретых зон.

Если стекло разбито в верхней или нижней части, проявляйте особое терпение и аккуратность при удалении осколков. В крайних случаях возможно придётся снимать прилепившиеся к пластику кусочки стекла по одному.

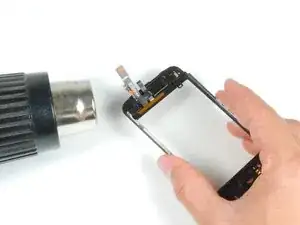

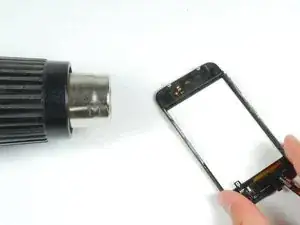

Используя тепловую пушку или фен, прогрейте верхнюю левую область сенсорного экрана.

Используйте ногти, чтобы медленно приподнять левый угол. Пластиковые части сенсорного экрана приклеены к стеклу с помощью клея. Чтобы освободить углы, может потребоваться некоторое усилие.

Если приподнимание пластиковых частей сенсорного экрана требует чрезмерной силы, снова используйте тепловую пушку.

Прогрейте и повторите для правой стороны.

После освобождения верхней части используйте тепловую пушку, чтобы прогреть боковые стороны сенсорного экрана.

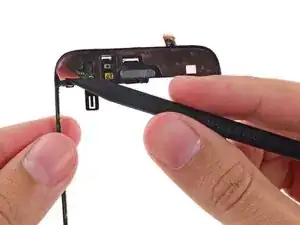

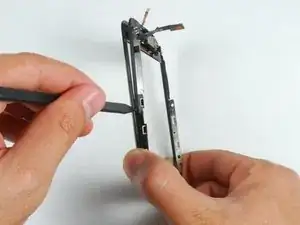

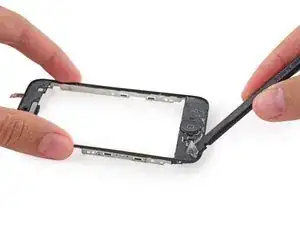

Используйте лопатку, чтобы освободить боковые части пластикового обрамления сенсорного экрана.

Прогрейте нижние углы тепловой пушкой.

Снова используйте ногти, чтобы освободить углы.

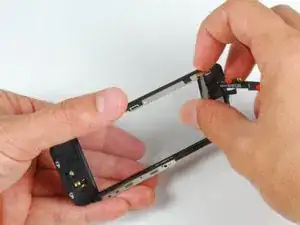

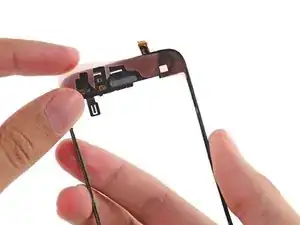

Снимите пластиковое обрамление сенсорного экрана со стекла.

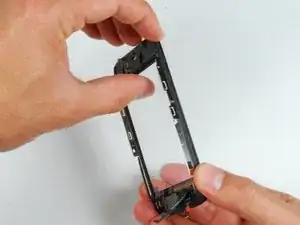

Чтобы приклеить новую панель, снимите как можно больше существующего клея с рамки передней панели.

Это обеспечит лучшее прилегание и надёжное крепление новой ленты.

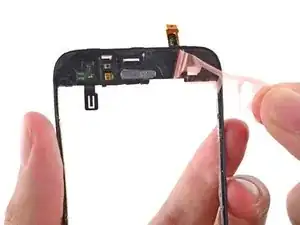

Разместите клейкие ленты по контуру или двусторонний скотч в верхней части пластикового обрамления передней панели.

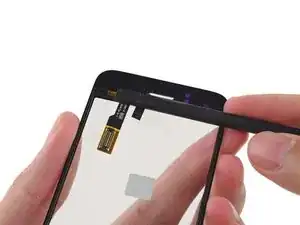

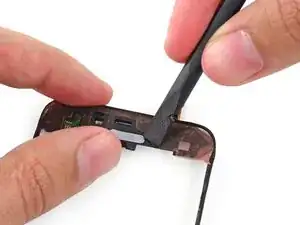

Используйте плоский конец лопатки, чтобы прижать клейкие ленты к пластиковой рамке.

Это удалит пузырьки и обеспечит хорошее сцепление.

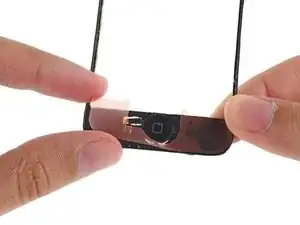

Разместите вторую клейкую ленту или двусторонний скотч на стороне рамки передней панели возле кнопки «Домой».

Проведите плоским концом лопатки по ленте, чтобы приклеить её и выдавить пузырьки из-под наклейки.

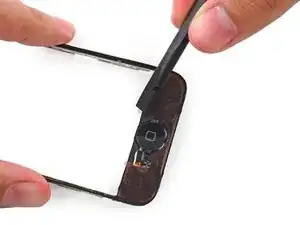

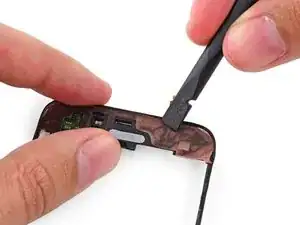

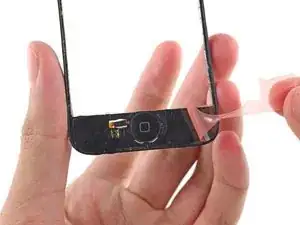

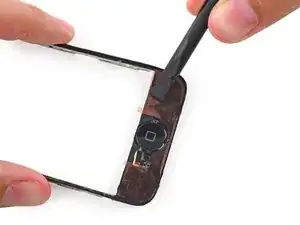

С помощью острия лопатки начните поддевать защитные подкладки клейких лент на пластике передней панели.

Защитная подкладка довольно тонкая — убедитесь, что вы снимаете только подкладку, а не сам клей.

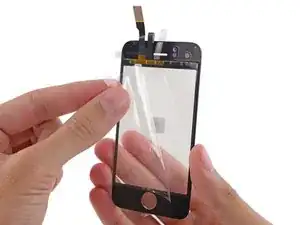

Снимите защитную плёнку с внутренней стороны стекла передней панели.

Она состоит из трёх отдельных частей: убедитесь, что вы подняли **элемент для кнопки «Домой»**, **центральный элемент стекла** и **элемент под кабелями**. Неподнятая подкладка может привести к плохому приклеиванию и мутному экрану.

Старайтесь не прикасаться к внутренней стороне стекла, чтобы избежать отпечатков между слоями дисплея.

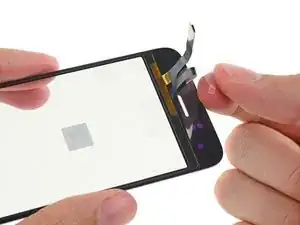

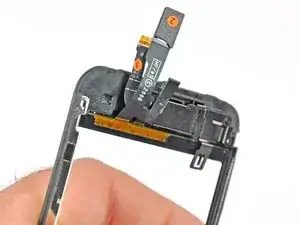

Сложите кабели передней панели вниз в сторону посадочного места кнопки «Домой», чтобы они не мешали.

Кабель с маркировкой «#2» должен лежать так, как показано, когда вы соединяете две части передней панели.

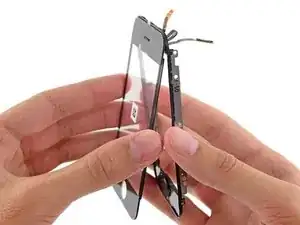

Убедившись, что верхние кабели сложены и не мешают, совместите верхнюю часть переднего стекла с рамкой передней панели.

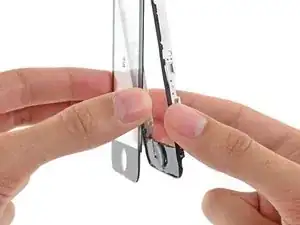

Плотно прижмите переднюю панель к рамке передней панели, убедившись, что концы в зоне кнопки «Домой» выровнены.

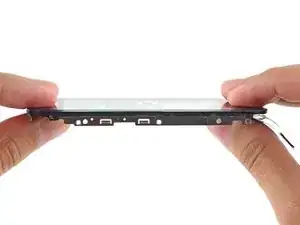

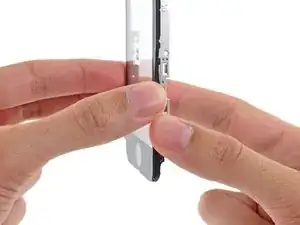

Сильно прижмите оба конца телефона, чтобы обеспечить приклеивание ленты.
