Замена динамика Google Pixel 6

Дайте аккумулятору разрядиться ниже 25% перед началом ремонта. Заряженный аккумулятор может загореться при повреждении.

Следующие три шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы облегчить процедуру открытия. Если вы не используете Anti-Clamp, пропустите три шага ниже для альтернативного метода.

Полные инструкции по использованию Anti-Clamp см. в этом руководстве: перейти к руководству.

Если экран треснул, заклейте его слоем прозрачной упаковочной ленты, чтобы присоска лучше держалась.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti-Clamp.

Наденьте рычаги на левый или правый край телефона.

Расположите присоски у нижнего края телефона — одну спереди и одну сзади.

Сожмите присоски вместе, чтобы создать вакуум.

Если поверхность телефона слишком скользкая и Anti-Clamp не держится, вы можете использовать ленту, чтобы сделать поверхность более сцепляющей.

Оттяните синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг относительно друга. Если они начинают соскальзывать из выравнивания, немного ослабьте присоски и выровняйте рычаги заново.

Разогрейте iOpener и проденьте его через рычаги Anti-Clamp.

Можно также использовать фен или термофен — но чрезмерный нагрев может повредить дисплей и/или внутренний аккумулятор, поэтому действуйте осторожно.

Сложите iOpener так, чтобы он лежал на нижнем краю телефона.

Подождите одну минуту, чтобы клей успел ослабиться и образовать щель для открытия.

Вставьте медиатор для вскрытия под рамку экрана, когда Anti-Clamp создаст достаточно большую щель.

Если Anti-Clamp не создаёт достаточной щели, подогрейте область сильнее и поверните ручку по часовой стрелке на полоборота.

Не поворачивайте больше, чем на полоборота за раз, и подождите одну минуту между поворотами. Дайте Anti-Clamp и времени сделать свою работу.

Пропустите следующие два шага.

Приложите нагретый iOpener к экрану, чтобы ослабить клей под ним. Держите iOpener не менее трёх минут.

Можно также использовать фен, термофен или горячую плиту, но будьте осторожны, чтобы не перегреть устройство.

Как только экран станет тёплым на ощупь, приложите присоску к нижнему краю экрана.

Если экран сильно треснул, покрытие его слоем прозрачной упаковочной ленты может позволить присоске держаться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, можно приклеить присоску к экрану суперклеем.

Поднимите экран вместе с его защитной рамкой с помощью присоски, чтобы создать небольшую щель между экраном и корпусом телефона.

Вставьте медиатор для вскрытия в щель между рамкой экрана и корпусом телефона.

Убедитесь, что вы вставляете медиатор в правильное место, чтобы не отделить экран от его защитной рамки вместо отделения от корпуса.

Проведите медиатором до нижнего правого угла экрана, чтобы разрезать клей.

Оставьте медиатор на месте, чтобы клей не склеился снова.

Вставьте второй медиатор у нижнего края и проведите его до нижнего левого угла экрана, чтобы разрезать клей.

Оставьте медиатор на месте, чтобы клей не склеился снова.

Экран Google Pixel 6 удерживается не только клеем, но и небольшими пластиковыми защёлками. Если при снятии экрана медиатор упёрся, это значит, что вы вставили медиатор слишком глубоко под экран. Вставляйте только кончик медиатора (3–4 мм), когда разрезаете клей дисплея.

Вставьте третий медиатор под нижний левый угол экрана.

Проведите медиатором вдоль левого края экрана, чтобы разрезать клей.

Оставьте медиатор в верхнем левом углу, чтобы клей не склеился снова.

Если клей стало трудно резать, скорее всего он остыл. Используйте iOpener или тепловую пушку на 1–2 минуты, чтобы разогреть его.

При разрезании рядом с фронтальной камерой вставляйте только кончик медиатора для открытия (2–3 мм), чтобы не повредить и не размазать камеру.

Вставьте четвёртый медиатор в верхний левый угол экрана.

Проведите медиатором вдоль верхнего края телефона, чтобы разрезать клей.

Оставьте медиатор в верхнем правом углу, чтобы клей не склеился снова.

Вставьте пятый медиатор и проведите им вдоль правого края телефона, чтобы разрезать оставшийся клей.

Не пытайтесь полностью снять дисплей пока что — экран всё ещё соединён с модулем телефона.

Избегайте натяжения кабеля дисплея в следующей процедуре.

Осторожно откройте правую сторону экрана влево относительно корпуса телефона, как страницу книги.

Используя пинцет, осторожно отведите и снимите металлическую скобу, расположенную над разъёмом кабеля дисплея.

Сохраните этот элемент для последующей установки при сборке.

Используйте лопаточку, чтобы отсоединить гибкий кабель дисплея, поддев разъём и подняв его прямо вверх из гнезда.

Задняя сторона экрана Pixel очень хрупкая. Даже небольшая царапина или вмятина может повредить экран.

Чтобы не повредить ваш экран или заменяемый экран:

При обращении с экраном держите его за края.

При размещении экрана на рабочей поверхности убедитесь, что ничто не касается тыльной стороны экрана. Рекомендуется положить его на мягкую безворсовую ткань.

Снимите экран.

При сборке:

Если вы заменили экран, проверьте отверстие под фронтальную камеру и удалите остаточные защитные плёнки в нём.

Не забудьте заново установить скобу кабеля дисплея.

Это подходящий момент, чтобы протестировать телефон перед окончательным запечатыванием. Временно подключите экран, включите телефон и убедитесь, что он работает как положено. Перед продолжением сборки выключите телефон и отсоедините экран.

Следуйте этому руководству, если вы используете самоклеящиеся ленты, вырезанные вручную для вашего устройства.

Следуйте этому руководству, если вы используете карту с заранее вырезанным клеем.

Если вы устанавливаете новый экран, следуйте этому руководству по калибровке датчика отпечатка пальца.

Приложите разогретый iOpener или тепловую пушку к заднему стеклу, чтобы ослабить клей под графитовыми плёнками над аккумулятором. Применяйте iOpener как минимум две минуты.

Не наносите тепло непосредственно на аккумулятор. Он чувствителен к нагреву и может привести к термическому событию.

Берегитесь прокола или изгиба аккумулятора вашим инструментом — проколотый или изогнутый аккумулятор может протечь опасными химическими веществами или вызвать термическое событие.

Используйте пинцет с притуплённым носиком или чистый ноготь, чтобы осторожно отогнуть и отделить чёрную графитовую плёнку от верхнего края аккумулятора и экрана платы.

Снимите графитовую плёнку.

Если графитовую плёнку трудно отделить, скорее всего она остыла. Снова приложите iOpener или тепловую пушку к заднему стеклу на 1–2 минуты, чтобы разогреть её.

Используйте пинцет с притуплённым носиком или чистый ноготь, чтобы осторожно отодрать чёрную графитовую плёнку от левого края аккумулятора и экрана платы.

Графитовую плёнку в нижней части аккумулятора нужно снимать только при замене аккумулятора или динамика.

Используйте пинцет с притуплённым носиком или чистый ноготь, чтобы осторожно отодрать чёрную графитовую плёнку от нижнего края аккумулятора и сборки динамика.

Вы также снимете кусочек поролона, соединяющий дисплей и динамик. Обязательно замените поролон после установки новой графитовой плёнки.

Снимите графитовую плёнку.

Используйте отвёртку Torx T3, чтобы удалить винты, фиксирующие крышку платы:

Восемь винтов длиной 4.8 мм

Один винт длиной 2.4 мм

В ходе этого ремонта следите за каждым винтом и убедитесь, что он вернётся на своё исходное место.

Осторожно поднимите крышку платы и снимите её.

Используйте лопаточку, чтобы отсоединить кабель аккумулятора, поддев разъём и подняв его прямо вверх из гнезда.

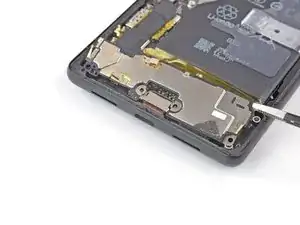

Используйте отвёртку Torx T3, чтобы выкрутить пять винтов длиной 4,8 мм, крепящих динамик.

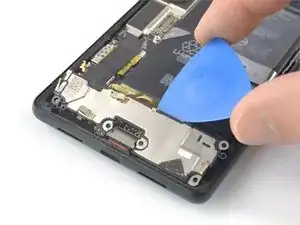

Вставьте медиатор в зазор между нижним краем аккумулятора и динамиком.

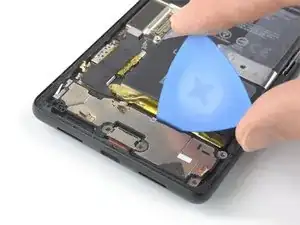

Используйте медиатор, чтобы приподнять динамик, наклоняя его вниз.

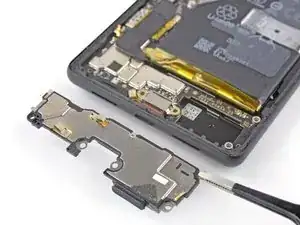

Снимите динамик пинцетом или руками.

Сравните новую заменяемую деталь с оригиналом — возможно, потребуется перенести оставшиеся компоненты, например защитные поролоновые прокладки.
