Замена батареи Google Pixel 6

Позвольте вашей батарее разрядиться ниже 25% перед началом этого ремонта. Заряженная батарея может загореться, если будет повреждена.

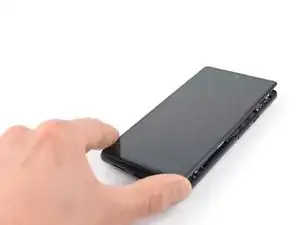

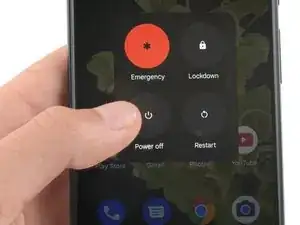

Полностью выключите телефон и отключите все кабели.

В следующих трех шагах показывается Anti-Clamp, инструмент, который мы разработали для упрощения процедуры открытия. Если вы не используете Anti-Clamp, перейдите вниз на три шага для альтернативного метода.

Для полного руководства о том, как использовать Anti-Clamp, посмотрите это руководство.

Если ваш экран треснут, накройте его слоем прозрачного упаковочного скотча, чтобы помочь присоске лучше прилипнуть.

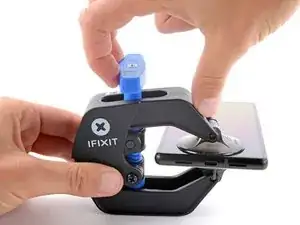

Потяните голубую ручку назад, чтобы разблокировать руки Anti-Clamp.

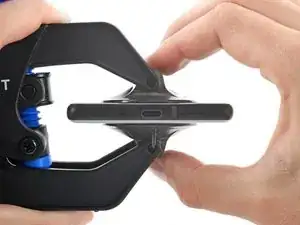

Сдвиньте руки над левым или правым краем вашего телефона.

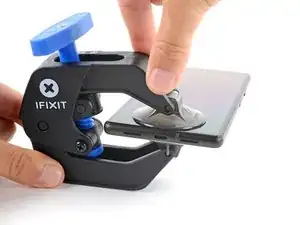

Расположите присоски ближе к нижнему краю телефона — одну на передней панели и одну на задней.

Сожмите чашки вместе, чтобы создать всасывание.

Если вы обнаружите, что поверхность вашего телефона слишком скользкая для удержания Anti-Clamp, вы можете использовать скотч для создания более цепкой поверхности.

Потяните голубую ручку вперед, чтобы зафиксировать руки.

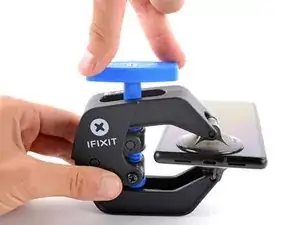

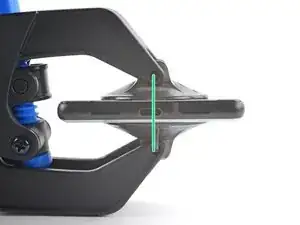

Поверните ручку по часовой стрелке на 360 градусов или до того момента, когда чашки начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг относительно друга. Если они начинают смещаться, слегка ослабьте присоски и выровняйте руки.

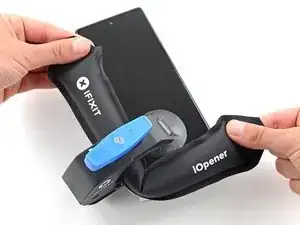

Разогрейте iOpener и пропустите его через руки Anti-Clamp.

Вы также можете использовать фен или тепловую пушку — но чрезмерное тепло может повредить экран и/или внутреннюю батарею, поэтому действуйте осторожно.

Сложите iOpener так, чтобы он лежал на нижнем крае телефона.

Подождите минуту, чтобы дать клею возможность ослабить и создать открывающий зазор.

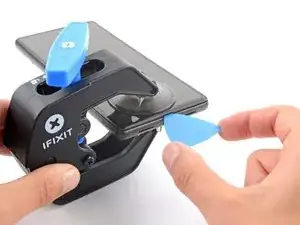

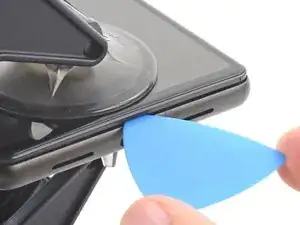

Вставьте открывающую пластинку под рамку экрана, когда Anti-Clamp создаст достаточно большой зазор.

Если Anti-Clamp не создает достаточного зазора, примените больше тепла к области и поверните ручку по часовой стрелке на полоборота.

Не поворачивайте более чем на полоборота за один раз и ждите одну минуту между поворотами. Дайте Anti-Clamp и времени сделать работу за вас.

Пропустите следующие два шага.

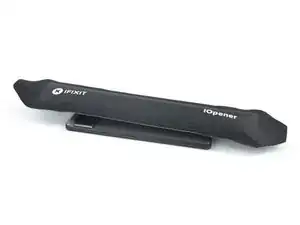

Приложите разогретый iOpener к экрану, чтобы ослабить клей под ним. Применяйте iOpener как минимум три минуты.

Также можно использовать фен, тепловую пушку или горячую плиту, но будьте осторожны, чтобы не перегреть устройство.

Как только экран станет тёплым на ощупь, приложите присоску к нижнему краю экрана.

Если ваш экран сильно треснут, накрытие его слоем прозрачного упаковочного скотча может помочь присоске прилипнуть. В качестве альтернативы можно использовать очень прочный скотч вместо присоски. Если ничего не помогает, вы можете супер-клеем приклеить присоску к экрану.

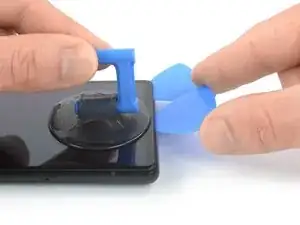

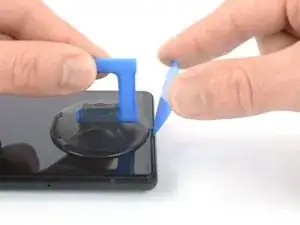

Поднимите экран, включая его защитную рамку, с помощью присоски, чтобы создать небольшой зазор между экраном и сборкой телефона.

Вставьте открывающую пластинку в зазор между рамкой экрана и сборкой телефона.

Убедитесь, что вы вставили открывающую пластинку в правильное положение, чтобы не отделить экран от его защитной рамки вместо сборки телефона.

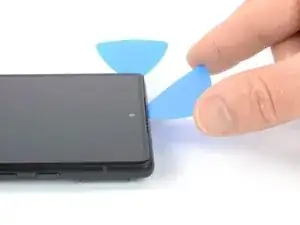

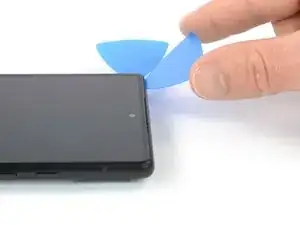

Пройдите открывающей пластинкой к нижнему правому углу экрана, чтобы прорезать клей.

Оставьте открывающую пластинку на месте, чтобы предотвратить повторное запечатывание клея.

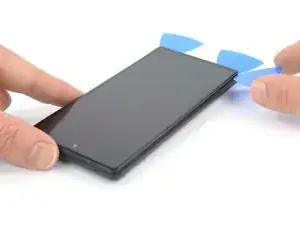

Вставьте вторую открывающую пластинку в нижний край и проведите ей к нижнему левому углу экрана, чтобы прорезать клей.

Оставьте открывающую пластинку на месте, чтобы предотвратить повторное запечатывание клея.

Экран Google Pixel 6 удерживается не только клеем, но и маленькими пластиковыми зажимами. Если ваша открывающая пластинка заблокировалась во время процедуры снятия экрана, это означает, что вы вставили пластинку слишком глубоко под экран. Вставляйте только кончик открывающей пластинки (3-4 мм), когда прорезаете клей дисплея.

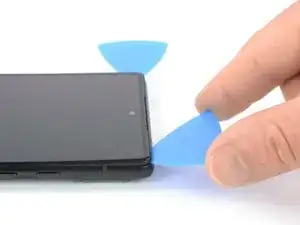

Вставьте третью открывающую пластинку под нижний левый угол экрана.

Проведите открывающей пластинкой вдоль левого края экрана, чтобы прорезать клей.

Оставьте открывающую пластинку в верхнем левом углу, чтобы предотвратить повторное запечатывание клея.

Если клей становится трудным для разрезания, он, вероятно, остыл. Используйте ваш iOpener или тепловую пушку в течение 1-2 минут, чтобы его разогреть.

Когда вы режете рядом с фронтальной камерой, вставляйте только кончик открывающей лопатки (2-3 мм), чтобы избежать повреждения или размазанности камеры.

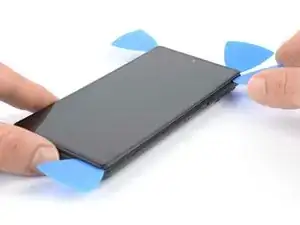

Вставьте четвертую открывающую лопатку в верхний левый угол экрана.

Проведите открывающей лопаткой вдоль верхнего края телефона, чтобы разрезать клей.

Оставьте открывающую лопатку в верхнем правом углу, чтобы предотвратить повторное сцепление клея.

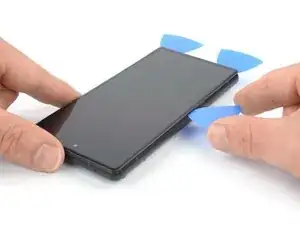

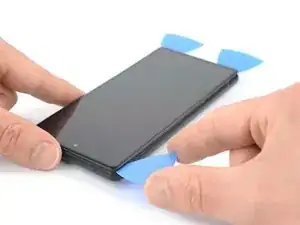

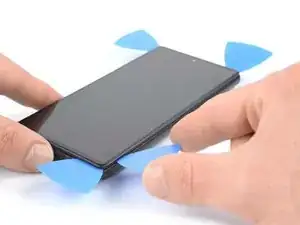

Вставьте пятую открывающую лопатку и проведите ею вдоль правого края телефона, чтобы разрезать оставшийся клей.

Не пытайтесь пока удалить дисплей полностью, экран все еще подключен к сборке телефона.

Избегайте нагрузки на кабель дисплея во время следующей процедуры.

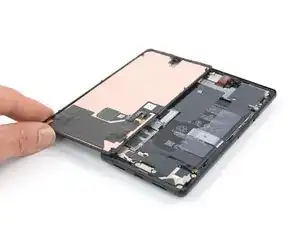

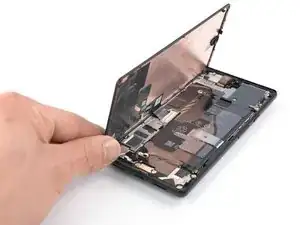

Осторожно откройте правую сторону экрана к левой стороне сборки телефона, как вы открываете книгу.

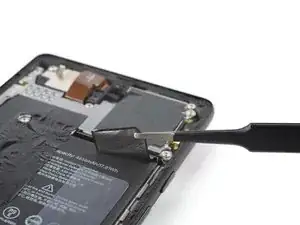

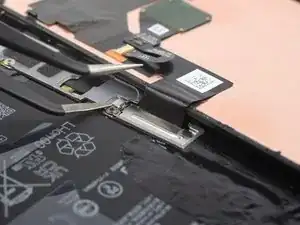

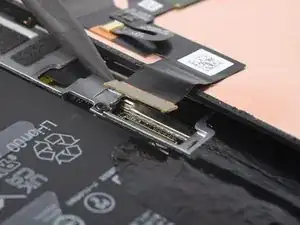

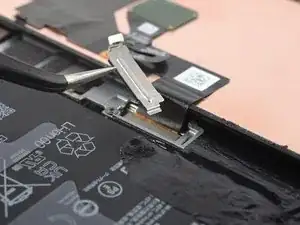

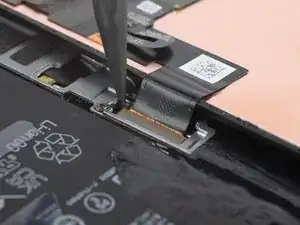

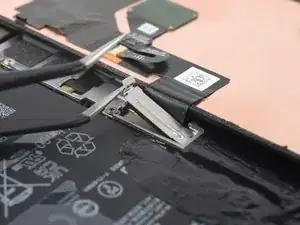

Используйте пинцет, чтобы осторожно снять и убрать металлическую скобу, расположенную сверху разъёма кабеля дисплея.

Не забудьте сохранить этот компонент для повторной установки во время сборки.

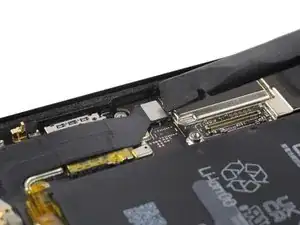

Используйте лопатку, чтобы отключить гибкий кабель дисплея, приподнимая разъем прямо вверх из его гнезда.

Задняя часть экрана Pixel очень хрупка. Даже небольшая царапина или вмятина могут повредить экран.

Чтобы избежать повреждения вашего экрана или заменяемого экрана:

При обращении с экраном держите его за края.

При размещении экрана на рабочей поверхности убедитесь, что ничего не касается дна экрана. Рассмотрите возможность размещения его на мягкой, безворсовой ткани.

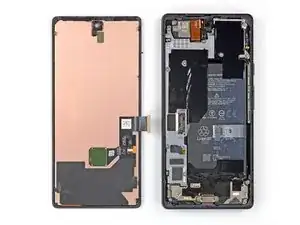

Удалите экран.

Во время сборки:

Если вы заменили экран, проверьте отверстие для фронтальной камеры на экране и удалите все оставшиеся защитные накладки в нем.

Не забудьте снова установить скобу кабеля дисплея.

Это хорошая возможность протестировать ваш телефон перед его закрытием. Временно подключите экран, включите телефон и убедитесь, что он работает как ожидается. Прежде чем продолжить сборку, выключите телефон и отключите экран.

Следуйте этому руководству, если вы используете индивидуально нарезанные клеи для вашего устройства.

Следуйте этому руководству, если вы используете предварительно вырезанную клеевую карту.

Если вы устанавливаете новый экран, следуйте этому руководству для калибровки датчика отпечатков пальцев.

Примените разогретый iOpener или тепловую пушку к заднему стеклу, чтобы ослабить клей под графитовыми пленками сверху батареи. Применяйте iOpener как минимум две минуты.

Не направляйте тепло прямо на батарею. Она подвержена повреждениям от тепла и может вызвать термическое событие.

Будьте осторожны, чтобы не проколоть или согнуть батарею своим инструментом — проколотая или согнутая батарея может протечь опасные химикаты или вызвать термическое событие.

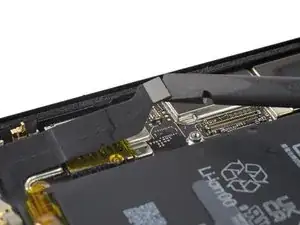

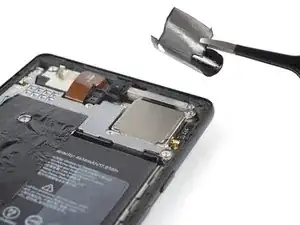

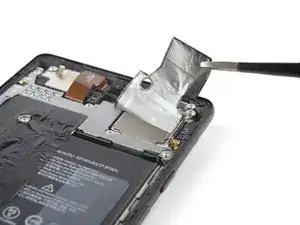

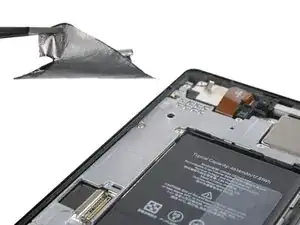

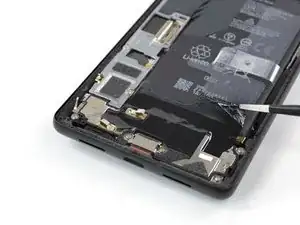

Используйте пинцет с тупыми концами или чистый ноготь, чтобы осторожно снять черную графитовую пленку с верхнего края батареи и защитного экрана материнской платы.

Уберите графитовую пленку.

Если графитовая пленка трудно снимается, она, вероятно, остыла. Повторно примените ваш iOpener или тепловую пушку к заднему стеклу в течение 1-2 минут, чтобы разогреть ее.

Используйте пинцет с тупыми концами или чистый ноготь, чтобы осторожно снять черную графитовую пленку с левого края батареи и защитного экрана материнской платы.

Графитовая пленка на нижнем крае батареи должна быть удалена только при замене батареи или громкоговорителя.

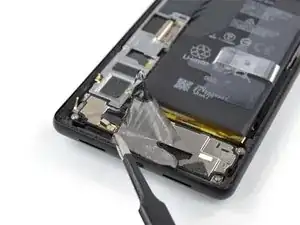

Используйте пинцет с тупыми концами или чистый ноготь, чтобы осторожно снять черную графитовую пленку с нижнего края батареи и сборки громкоговорителя.

Вы также удалите кусок поролона, который соединяет дисплей и динамик. Обязательно замените поролон после установки новой графитовой пленки.

Уберите графитовую пленку.

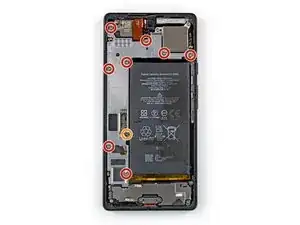

Используйте отвертку Torx T3, чтобы удалить винты, закрепляющие крышку материнской платы:

Восемь винтов длиной 4,8 мм

Один винт длиной 2,4 мм

На протяжении всего ремонта следите за каждым винтом и убедитесь, что он возвращается именно в то место, откуда был взят.

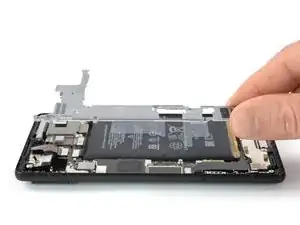

Осторожно поднимите крышку материнской платы и уберите ее.

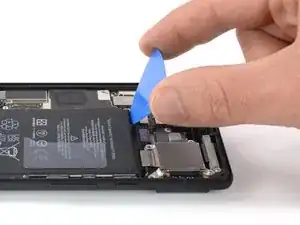

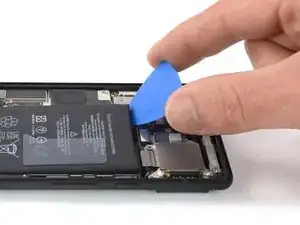

Используйте лопатку, чтобы отключить кабель батареи, приподнимая разъем прямо вверх из его гнезда.

Клей присутствует только под верхней и нижней частью аккумулятора, но не под центром. Прозрачная пластиковая полоска вокруг центра аккумулятора не особенно полезна во время процедуры удаления. Вы можете удалить её для удобства, открыв клеевой герметик и вытащив её из-под аккумулятора.

Поднимите ваш телефонный модуль под углом ~45°.

Это помогает равномерно распределить изопропиловый спирт в следующем шаге. Вы можете удерживать телефон в одной руке и наносить спирт другой, или зафиксировать рукоятку всасывателя на заднем стекле и использовать её как подставку для телефона.

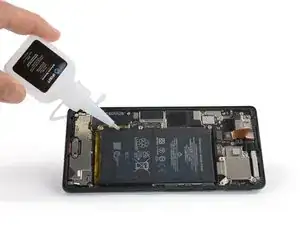

Нанесите несколько капель высококонцентрированного (более 90%) изопропилового спирта в зазор между материнской платой и верхним левым и нижним левым углом аккумулятора.

Вставьте открывающую лопатку в зазор между верхним краем аккумулятора и материнской платой.

Используйте вашу открывающую лопатку, чтобы приподнять аккумулятор, наклонив лопатку вниз и расширив зазор между аккумулятором и материнской платой, чтобы создать достаточное пространство для вставки пластиковой карты.

Если вам не удается удалить аккумулятор, используя только высококонцентрированный изопропиловый спирт, вы можете попробовать в сочетании с нагревом. В этом случае подготовьте iOpener и приложите его к заднему стеклу в течение как минимум двух минут, чтобы ослабить клей под аккумулятором.

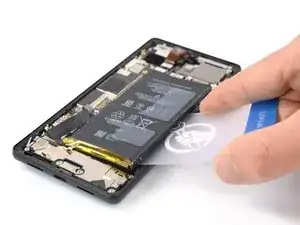

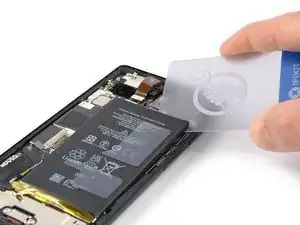

Вставьте пластиковую карту под верхний правый угол аккумулятора.

Если у вас возникли трудности с вставкой карты, не поддевать в этом месте. Ослабьте клей с помощью большего количества тепла и изопропилового спирта и повторите предыдущий шаг.

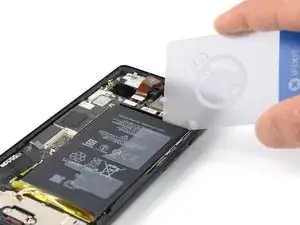

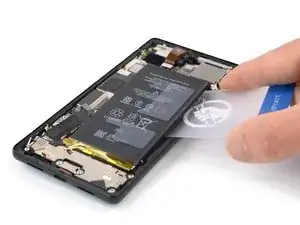

Сдвиньте пластиковую карту под верхний край аккумулятора, чтобы разрезать клей и приподнять его.

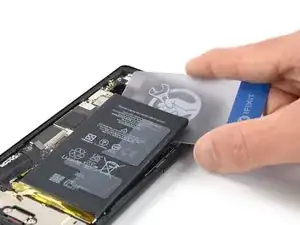

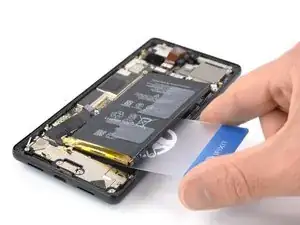

Сдвиньте пластиковую карту вдоль правого края до нижнего края аккумулятора, чтобы отделить его от средней рамы и разрезать клей.

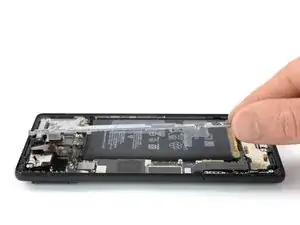

Используйте вашу пластиковую карту, чтобы приподнять аккумулятор.

Снимите аккумулятор с оставшегося клея.

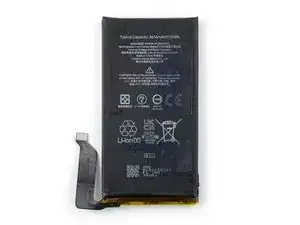

Уберите аккумулятор.

Не устанавливайте поврежденный или деформированный аккумулятор, так как это является потенциальным опасным фактором.

Закрепите новый аккумулятор с помощью предварительно нарезанного клея или двустороннего скотча. Для правильной установки приклейте новый клей в устройстве в местах, где находился старый, а не прямо на аккумулятор. Плотно прижмите новый аккумулятор на место.

Во время сборки временно подключите аккумулятор к материнской плате, чтобы помочь правильно его выровнять. Отключите аккумулятор после его установки.
