Замена фронтальной камеры Google Pixel 6

Разрядите аккумулятор ниже 25% перед началом ремонта. Заряженный аккумулятор может загореться при повреждении.

Следующие три шага демонстрируют использование Anti-Clamp — инструмента, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti-Clamp, перейдите вниз на три шага для альтернативного метода.

Для полной инструкции по использованию Anti-Clamp ознакомьтесь с этим руководством.

Если экран треснул, наклейте на него слой прозрачной упаковочной ленты, чтобы присоска лучше держалась.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti-Clamp.

Наденьте рычаги на левый или правый край телефона.

Расположите присоски ближе к нижнему краю телефона — одну спереди и одну на задней панели.

Сожмите присоски вместе, чтобы создать вакуум.

Если поверхность телефона слишком скользкая и Anti-Clamp не держится, вы можете использовать ленту, чтобы создать более цепкое покрытие.

Вытащите синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг относительно друга. Если они начнут смещаться, немного ослабьте присоски и выровняйте рычаги.

Нагрейте iOpener и пропустите его через рычаги Anti-Clamp.

Вы также можете использовать фен или тепловую пушку — но чрезмерное нагревание может повредить дисплей и/или внутренний аккумулятор, поэтому действуйте осторожно.

Сложите iOpener так, чтобы он лег на нижний край телефона.

Подождите одну минуту, чтобы клей успел ослабнуть и образовалась щель для открытия.

Когда Anti-Clamp создаст достаточную щель, вставьте медиатор под рамку экрана.

Если Anti-Clamp не создаёт достаточной щели, увеличьте нагрев в этой области и поверните ручку по часовой стрелке ещё на полоборота.

Не поворачивайте более чем на полоборота за раз и выждите одну минуту между поворотами. Дайте Anti-Clamp и времени сделать свою работу.

Пропустите следующие два шага.

Приложите нагретый iOpener к экрану, чтобы разогреть клей под ним. Держите iOpener не менее трёх минут.

Можно также использовать фен, тепловую пушку или тёплую плиту, но будьте осторожны, чтобы не перегреть устройство.

Когда экран станет тёплым на ощупь, присоедините присоску к нижнему краю экрана.

Если экран сильно треснул, наклейка слоя прозрачной упаковочной ленты может позволить присоске приклеиться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, присоску можно приклеить суперклеем к экрану.

Поднимите экран вместе с его защитной рамкой с помощью присоски, чтобы создать небольшую щель между экраном и корпусом телефона.

Вставьте медиатор в щель между рамкой экрана и корпусом телефона.

Убедитесь, что вы вставляете медиатор в правильное место, чтобы не отделить экран от его защитной рамки вместо отделения от корпуса телефона.

Проведите медиатором к нижнему правому углу экрана, чтобы разрезать клей.

Оставьте медиатор на месте, чтобы клей не склеился снова.

Вставьте второй медиатор в нижний край и проведите его к нижнему левому углу экрана, чтобы разрезать клей.

Оставьте медиатор на месте, чтобы клей не склеился снова.

Экран Google Pixel 6 удерживается не только клеем, но и мелкими пластиковыми защёлками. Если во время снятия экрана медиатор упирается, это означает, что вы вставили медиатор слишком глубоко под экран. Вставляйте только кончик медиатора (3–4 мм), когда разрезаете клей дисплея.

Вставьте третий медиатор под нижний левый угол экрана.

Проведите медиатором вдоль левого края экрана, чтобы разрезать клей.

Оставьте медиатор в верхнем левом углу, чтобы клей не склеился снова.

Если клей становится трудно резать, скорее всего он остыл. Используйте iOpener или тепловую пушку в течение 1–2 минут, чтобы снова его разогреть.

При нарезке возле фронтальной камеры вставляйте только кончик монтажной лопатки (2–3 мм), чтобы не повредить и не размазать камеру.

Вставьте четвёртую монтажную лопатку в верхнем левом углу экрана.

Просуньте монтажную лопатку вдоль верхнего края телефона, чтобы разрезать клей.

Оставьте монтажную лопатку в верхнем правом углу, чтобы клей не слипся снова.

Вставьте пятую монтажную лопатку и проведите ею вдоль правого края телефона, чтобы разрезать оставшийся клей.

Не пытайтесь полностью снимать дисплей пока — экран всё ещё подключён к собираемой части телефона.

Избегайте натяжения кабеля дисплея во время следующей процедуры.

Осторожно откройте правую часть экрана влево, как книгу, относительно остальной части телефона.

Используйте пинцет, чтобы аккуратно отщёлкнуть и снять металлическую скобу, расположенную над разъёмом кабеля дисплея.

Обязательно сохраните этот элемент для установки при сборке.

Используйте лопатку, чтобы отсоединить гибкий кабель дисплея, поддев разъём и подняв его прямо вверх из гнезда.

Задняя часть экрана Pixel очень хрупкая. Даже небольшая царапина или вмятина могут повредить экран.

Чтобы не повредить ваш экран или экран-заменитель:

При обращении с экраном держите его за края.

При размещении экрана на рабочей поверхности убедитесь, что ничто не касается задней стороны экрана. Рассмотрите вариант размещения на мягкой безворсовой ткани.

Снимите экран.

При сборке:

Если вы заменили экран, проверьте отверстие для фронтальной камеры и удалите любые оставшиеся защитные пленки в нём.

Не забудьте заново установить скобу кабеля дисплея.

Это хорошее место, чтобы протестировать телефон перед окончательной герметизацией. Временно подключите экран, включите телефон и убедитесь, что он работает как положено. Перед продолжением сборки выключите телефон и отключите экран.

Следуйте этому руководству, если вы используете клей, вырезанный по размеру, для вашего устройства.

Следуйте этому руководству, если вы используете заранее вырезанную клейкую пластину.

Если вы устанавливаете новый экран, следуйте этому руководству для калибровки датчика отпечатка пальца.

Приложите нагретый iOpener или тепловую пушку к заднему стеклу, чтобы ослабить клей под графитовыми плёнками сверху батареи. Применяйте iOpener как минимум две минуты.

Не нагревайте батарею непосредственно. Она чувствительна к нагреву и может привести к тепловому инциденту.

Осторожно — не прокалывайте и не сгибайте батарею инструментом: проколотая или согнутая батарея может протечь опасными химическими веществами или вызвать тепловой инцидент.

Используйте пинцет с притуплёнными концами или чистый ноготь, чтобы аккуратно отлепить чёрную графитовую плёнку от верхнего края батареи и экрана материнской платы.

Снимите графитовую плёнку.

Если графитовую плёнку сложно отлепить, скорее всего она остыла. Повторно приложите iOpener или тепловую пушку к заднему стеклу на 1–2 минуты, чтобы снова её нагреть.

Используйте пинцет с притуплёнными концами или чистый ноготь, чтобы аккуратно отлепить чёрную графитовую плёнку от левого края батареи и экрана материнской платы.

Графитовую плёнку на нижнем крае батареи нужно снимать только при замене батареи или динамика.

Используйте пинцет с притуплёнными концами или чистый ноготь, чтобы аккуратно отлепить чёрную графитовую плёнку от нижнего края батареи и собрания динамика.

Вы также снимете кусок поролона, который соединяет дисплей и динамик. Обязательно замените поролон после установки новой графитовой плёнки.

Снимите графитовую плёнку.

Используйте отвёртку Torx T3, чтобы удалить винты, крепящие крышку материнской платы:

Восемь винтов длиной 4.8 мм

Один винт длиной 2.4 мм

В ходе этого ремонта отслеживайте каждый винт и убедитесь, что он возвращается точно на своё место.

Осторожно приподнимите крышку материнской платы и снимите её.

Используйте лопатку, чтобы отсоединить кабель батареи, поддев разъём и подняв его прямо вверх из гнезда.

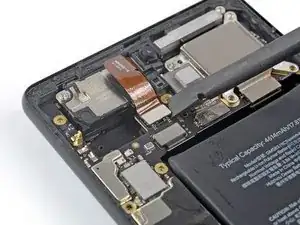

Используйте лопатку, чтобы отсоединить кабель фронтальной камеры, аккуратно поддев соединитель и поднимая его прямо вверх из гнезд.

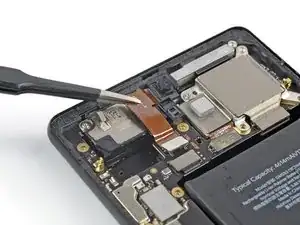

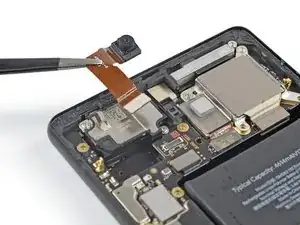

Используя пальцы или пинцет, осторожно приподнимите фронтальную камеру из её углубления и извлеките её.
