Замена платы логики Google Pixel Fold
Это руководство по ремонту подготовлено сотрудниками iFixit и не одобрено Google. Узнайте больше о наших руководствах по ремонту здесь.
Используйте это руководство для замены платы логики в вашем Google Pixel Fold.
Шаг 1

Дайте аккумулятору разрядиться ниже 25% перед началом ремонта. Заряженный аккумулятор при повреждении может загореться.
Полностью выключите телефон и отключите все кабели.
Шаг 2

Положите телефон на чистую, ровную поверхность так, чтобы заднее стекло было вверх.

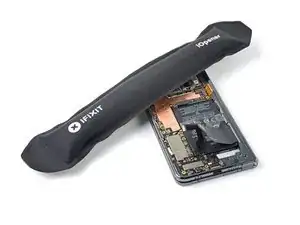

Нагрейте iOpener и приложите его к нижнему краю заднего стекла на две минуты.
Вы также можете использовать фен, термофен или горячую плиту — но чрезмерный нагрев может повредить дисплеи и/или внутренние аккумуляторы, поэтому действуйте осторожно.
Шаг 3


Следующие три шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti-Clamp, пропустите три шага вниз для альтернативного метода.
Полные инструкции по использованию Anti-Clamp можно найти в этом руководстве.
Оттяните синюю рукоятку назад, чтобы разблокировать рычаги Anti-Clamp.
Полностью разверните телефон и наденьте рычаги Anti-Clamp на левый край заднего стекла, ниже логотипа Google «G».
Разместите присоски близко к нижнему краю телефона — одну на передней стороне, другую на задней.
Убедитесь, что присоска на внутреннем экране не касается рамки, иначе она не будет прилипать должным образом.
Сожмите присоски вместе, чтобы создать вакуум в нужной области.
Если поверхность телефона слишком скользкая для удержания Anti-Clamp, вы можете использовать ленту для повышения сцепления. Если стекло треснуто, обклейте его упаковочной лентой, чтобы присоски приклеились.
Шаг 4


Поместите под телефон объект, например коробку или стопку книг, чтобы он находился в ровном положении между рычагами Anti-Clamp.
Потяните синюю рукоятку вперед, чтобы зафиксировать рычаги.
Поверните рукоятку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.
Убедитесь, что присоски остаются выровненными друг с другом. Если они начнут смещаться, отсоедините присоски и выровняйте рычаги снова.
Шаг 5

Вставьте пластиковый медиатор для открытия в зазор под задним стеклом.
Если Anti-Clamp не создал достаточный зазор, подогрейте область сильнее и поверните рукоятку на четверть оборота.
Не поворачивайте больше чем на четверть оборота за раз и ждите одну минуту между поворотами. Дайте Anti-Clamp и времени сделать свою работу.
Пропустите следующий шаг.
Шаг 6


Нанесите присоску на заднее стекло как можно ближе к центру нижнего края.
Ровным, сильным движением потяните присоску вверх, чтобы создать зазор между задним стеклом и рамкой.
Вставьте медиатор в образовавшийся зазор.
В зависимости от возраста телефона это может быть трудно. Если возникают проблемы, примените больше тепла к краю и попробуйте снова.
Если заднее стекло сильно треснуло, покрытие его слоем прозрачной упаковочной ленты может позволить присоске приклеиться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, присоску можно приклеить суперклеем к разбитому стеклу.
Шаг 7


Не вставляйте медиатор глубже 3,5 мм при отделении клея заднего стекла, чтобы не повредить внутренние компоненты.
Проводите медиатором взад-вперёд вдоль нижнего края, чтобы отделить клей.
Оставьте медиатор в нижнем левом углу перед продолжением.
Шаг 8

Приложите нагретый iOpener к левому краю заднего стекла на две минуты.
Шаг 9

Поверните медиатор вокруг нижнего левого угла, чтобы отделить клей.
Шаг 10


Вставьте второй медиатор в нижнем левом углу.
Проведите медиатором к верхнему левому углу, чтобы отделить клей.
Оставьте медиатор в верхнем левом углу перед продолжением.
Шаг 11

Приложите нагретый iOpener к верхнему краю заднего стекла на две минуты.
Шаг 12

Поверните медиатор вокруг верхнего левого угла, чтобы отделить клей.
Шаг 13

Вставьте третий медиатор в верхнем левом углу.
Проведите медиатором к верхнему правому углу, чтобы отделить клей.
Шаг 14

Приложите нагретый iOpener к правому краю заднего стекла на две минуты.
Шаг 15

Этот острый угол очень хрупкий. Используйте достаточное количество тепла и будьте очень аккуратны вблизи угла во время этого шага.
Угол наклона лопатки должен быть как можно более плоским относительно заднего стекла.
Поверните монтажную лопатку вокруг верхнего правого угла, чтобы отделить клей.
Шаг 16


Вставьте четвертую монтажную лопаточку в верхний правый угол.
Проведите монтажной лопаткой к нижнему правому углу, чтобы отделить клей.
Шаг 17

Этот острый угол очень хрупкий. Используйте достаточное количество тепла и будьте очень аккуратны вблизи угла во время этого шага.
Угол наклона лопатки должен быть как можно более плоским относительно заднего стекла.
Поверните монтажную лопатку вокруг нижнего правого угла, чтобы отделить клей.
Шаг 18


Пока не удаляйте заднее стекло полностью — оно всё ещё соединено с телефоном кабелем.
На этом этапе заднее стекло должно быть отделено от рамки. Если по краям остаётся сопротивление, используйте монтажную лопаточку, чтобы отделить оставшийся клей.
Поднимите левый край заднего стекла вверх и перекиньте его через правый край телефона.
Положите заднее стекло справа от телефона перед продолжением.
Шаг 19

В ходе ремонта следите за каждым винтом и убеждайтесь, что он возвращается на своё место.
Хотя в Pixel Fold используются винты Torx Plus, обычные биты Torx также подходят. Используйте тот же размер или на один размер больше (биты T3 или T4 Torx с винтами Torx Plus 3IP) и прикладывайте постоянное вниз направленное усилие, чтобы избежать срыва шлица.
Используйте отвертку Torx Plus 3IP, чтобы вывернуть два винта длиной 2,8 мм, фиксирующих среднюю планку.
Шаг 20


С помощью пинцета или пальцев потяните среднюю планку в сторону левого края телефона и освободите её защёлку.
Снимите среднюю планку.
При сборке заново вставьте защёлку средней планки под её паз в рамке перед выравниванием отверстий для винтов.
Шаг 21

Используйте острие лопатки, чтобы поддеть и отключить кабель заднего стекла от материнской платы.
Чтобы заново подсоединить такие разъёмы с нажимом, аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте посередине. При неверном совмещении контакты могут согнуться и получить необратимое повреждение.
Шаг 22

Снимите заднее стекло.
Шаг 23

При сборке заново:
Если вы повторно используете заднее стекло, удалите пинцетом большие куски клея с кромки заднего стекла.
Повторите для клея на рамке.
Используйте изопропиловый спирт (>90%) и безворсовую ткань, чтобы удалить оставшиеся следы клея.
Следуйте этому руководству, чтобы заменить клей для заднего стекла на полоски с индивидуальной нарезкой.
Если у вас нет клеевых полосок с индивидуальной нарезкой, используйте двустороннюю липкую ленту, например Tesa Tape, чтобы закрепить заднее стекло на рамке.
Шаг 24


Графитовая плёнка очень хрупкая. Будьте осторожны при её отрывании на этом шаге, особенно если вы собираетесь её повторно использовать.
Графитовая плёнка слегка приклеена к плате.
Отделяйте нижнюю часть графитовой плёнки в направлении к верхней части телефона, пока не получите доступ к нижней планке.
Удерживайте графитовую плёнку в стороне руками или лентой с лёгким клеем.
При сборке заново:
Если вы полностью сняли графитовую плёнку, следуйте этому руководству, чтобы заменить её.
Если у вас нет клеевых полосок с индивидуальной нарезкой для антенны, используйте двустороннюю липкую ленту, например Tesa Tape, чтобы закрепить графитовую плёнку на плате.
Шаг 25

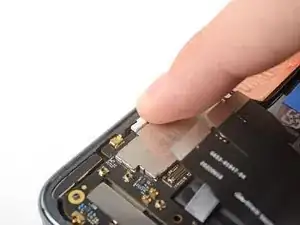

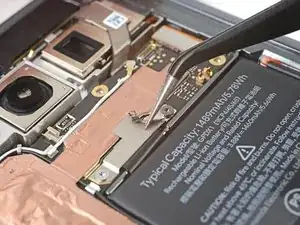

Используйте пинцет или чистый ноготь, чтобы снять чёрную защитную крышку с верхнего винта на нижней планке.
Шаг 26

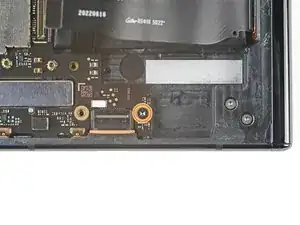

Используйте отвертку Torx Plus 3IP, чтобы вывернуть пять винтов длиной 3,1 мм, фиксирующих нижнюю планку.
Шаг 27


С помощью пинцета или пальцев потяните нижнюю планку к нижнему краю телефона и освободите её защёлку.
Снимите нижнюю планку.
При сборке заново вставьте защёлку нижней планки под её паз на плате перед выравниванием отверстий для винтов.
Шаг 28

Вам нужно отключить две аккумуляторные батареи — по одной для каждой половины телефона.

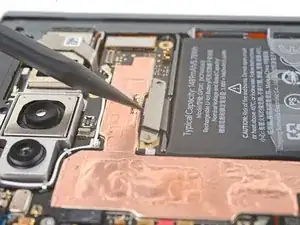

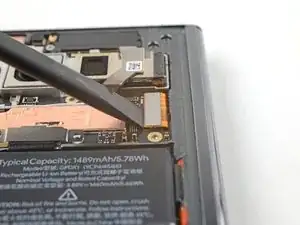

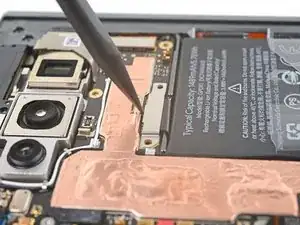

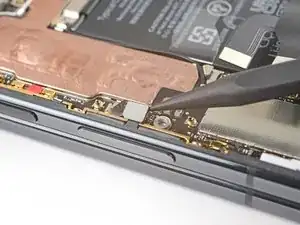

Используйте острие лопатки, чтобы поддеть и отключить разъём питания основной батареи с нажимом.
Шаг 29

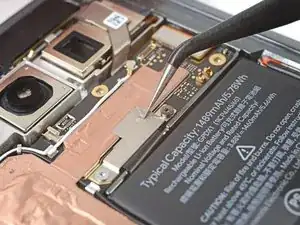

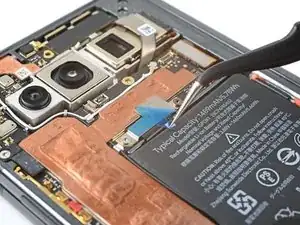

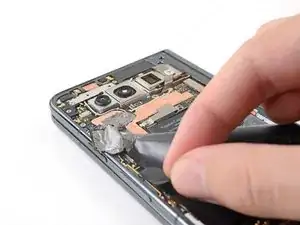

Снимите серую проводящую ленту с нижнего межсоединительного кабеля.
Шаг 30


Используйте остриё лопатки, чтобы поддеть и отсоединить соединители с нажатием для откидываемой батареи и нижнего межсоединительного кабеля.
Необходимо отключить оба кабеля, чтобы разъём батареи случайно не коснулся платы логики.
Шаг 31


При сборке следующие два шага демонстрируют, как заменить проводящую ленту откидываемой батареи и нижнего межсоединительного кабеля.
Снимите новую проводящую ленту с подложки и приклейте липкую сторону к разъёму нижнего межсоединительного кабеля, убедившись, что лента перекрывает плату логики.
Шаг 32

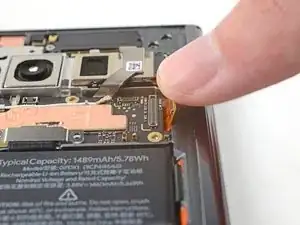

Используйте лопаточку или пальцы, чтобы прижать проводящую ленту и обеспечить её приклеивание.
Используйте пинцет или пальцы, чтобы потянуть за язычок и обнажить ленту.
Шаг 33

Если графитовый лист был зафиксирован лентой в стороне, снимите ленту сейчас.
Используйте остриё лопатки, чтобы поддеть и отсоединить соединитель ультраширокой антенны с нажатием.
Шаг 34

Ультраширокая антенна легко приклеена к графитовому листу.
Просуньте медиатор для открытия под антенну, чтобы отделить её клей.
Шаг 35

Оторвите ультраширокую антенну и извлеките её.
При обратной сборке, если клей всё ещё липкий и цел, вы можете использовать его повторно. В противном случае следуйте этому руководству для замены.
Если у вас нет специально вырезанных клейких полос, используйте двустороннюю ленту, например Tesa, чтобы закрепить антенну на плате логики.
Шаг 36

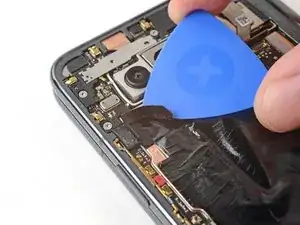

Просуньте медиатор для открытия под верхнюю часть графитового листа, чтобы отделить клей теплоизолятора.
Шаг 37

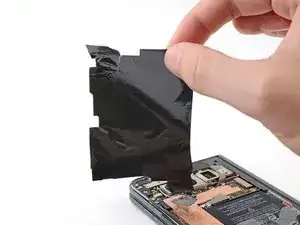

Отделите графитовый лист от платы логики, чтобы отделить оставшийся клей.
Снимите графитовый лист.
Шаг 38

Если остался клей, используйте пинцет, чтобы снять его с платы логики.
Шаг 39


Не поддёргивайте лопаткой, чтобы не повредить аккумулятор.

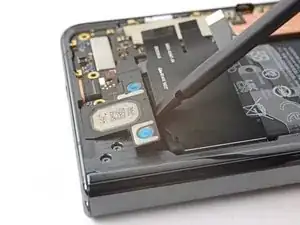

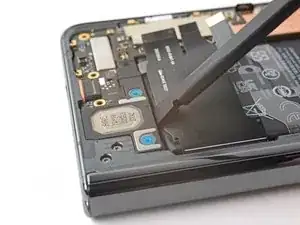

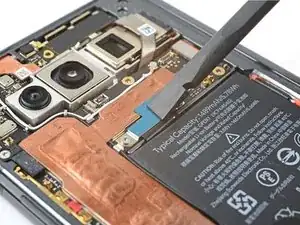

Вставьте плоский конец лопатки между аккумулятором и нижним динамиком.
Поверните лопатку, чтобы разъединить клей, фиксирующий нижний динамик.

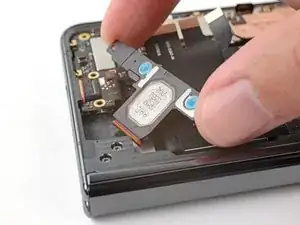

Снимите нижний динамик.
При обратной сборке, если клей всё ещё цел и липок, вы можете использовать его повторно. В противном случае следуйте этому руководству для замены клея.
Если у вас нет специально вырезанных клейких полос, используйте двустороннюю ленту, например Tesa, чтобы закрепить динамик на раме.
Шаг 40

Будьте осторожны на этом шаге — вы рискуете сломать монтажные элементы на плате логики. Избегайте поддевания у платы логики.

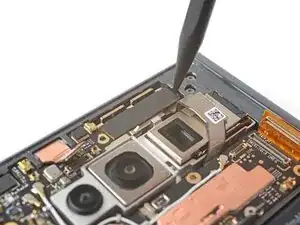

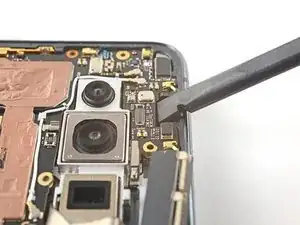

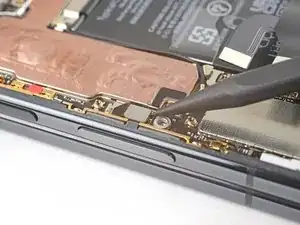

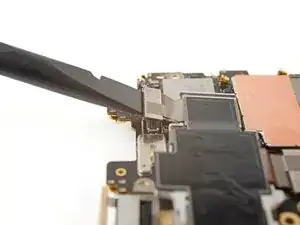

Используйте остриё лопатки, чтобы поднять и отсоединить соединитель датчика отпечатка пальца с нажатием.
Шаг 41

Снимите ленту, покрывающую верхний межсоединительный кабель.
Шаг 42


При обратной сборке выполните следующие действия для замены проводящей ленты:
Снимите новую проводящую ленту с подложки и приложите липкий конец к разъёму с нажатием, убедившись, что лента перекрывает плату логики.
Используйте лопаточку или пальцы, чтобы прижать проводящую ленту и обеспечить плотное прилегание.
Используйте пинцет или пальцы, чтобы потянуть за язычок и обнажить ленту.
Шаг 43

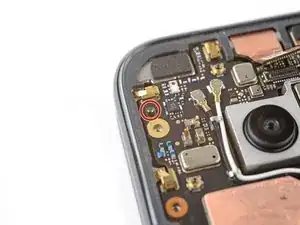

Используйте отвертку Torx Plus 3IP, чтобы выкрутить два винта, фиксирующие верхний межсоединительный кабель:
Один винт длиной 2,8 мм
Один винт длиной 2,5 мм
Шаг 44

Кронштейн, фиксирующий разъём, прикреплён к нему. Рассматривайте обе детали как единый «соединитель с нажатием».

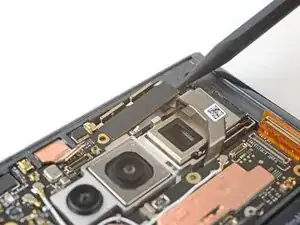

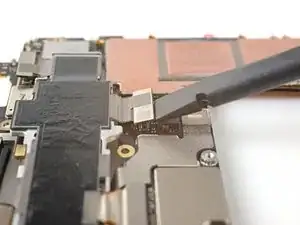

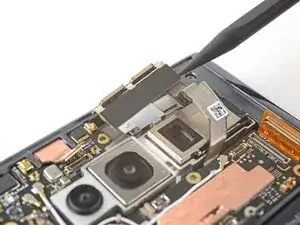

Используйте остриё лопатки, чтобы поддеть и отсоединить соединитель верхнего межсоединительного кабеля с нажатием.
Шаг 45


Будьте осторожны на этом шаге — вы рискуете сломать монтажные элементы на плате логики. Избегайте поддевания у платы логики.
Используйте плоский конец лопатки, чтобы поднять и отсоединить соединитель внутреннего экрана с нажатием.
Поверните кабель внутреннего экрана на 90° через правый край телефона перед продолжением работы.
Шаг 46

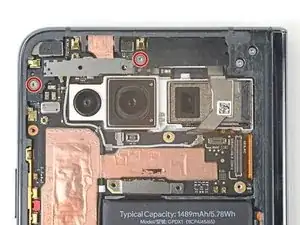

Используйте отвертку Torx Plus 3IP, чтобы выкрутить два винта длиной 2,8 мм, фиксирующие верхнюю планку.
Шаг 47

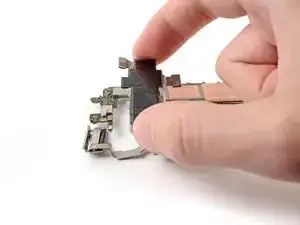

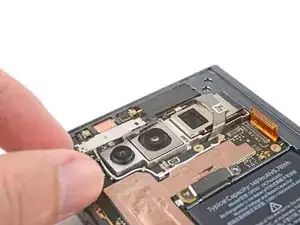

Потяните верхний кронштейн в сторону левого края телефона, чтобы освободить его защёлки.
Снимите верхний кронштейн.
При повторной сборке вставьте защёлки верхнего кронштейна под их вырезы в рамке перед совместлением отверстий под винты.
Шаг 48


Антенна 5G мм-волнового диапазона слабо приклеена к рамке.
Вставьте кончик лопатки между рамкой и правым краем антенны 5G мм-волнового диапазона.
Подденьте, чтобы разъединить клей.
При повторной сборке, если ваш клей всё ещё цел и липкий, вы можете использовать его повторно. В противном случае следуйте этому руководству для замены клея.
Если у вас нет заранее нарезанных клейких полосок, используйте двустороннюю ленту, например Tesa, чтобы закрепить антенну на рамке.
Шаг 49

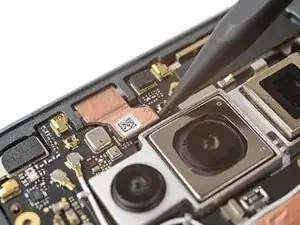

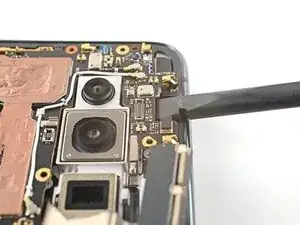

Вставьте кончик лопатки под нижний правый угол контактного разъёма фронтальной камеры.
Не вставляйте лопаткой в другие места, так как вы рискуете повредить поверхностно-монтируемые компоненты на плате.

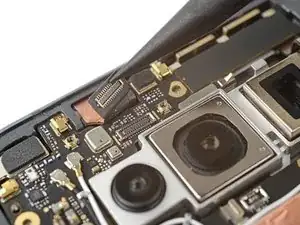

Подденьте и отключите контактный разъём фронтальной камеры.
Шаг 50

Фронтальная камера слабо приклеена к рамке.
Подогрейте iOpener и приложите его к фронтальной камере на две минуты.
Вы также можете использовать фен или тепловую пушку, но будьте осторожны, чтобы не перегреть телефон. Не концентрируйте тепло в одной точке.
Шаг 51

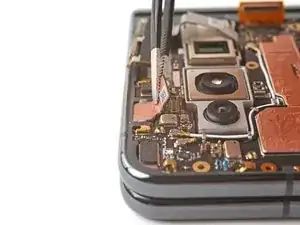

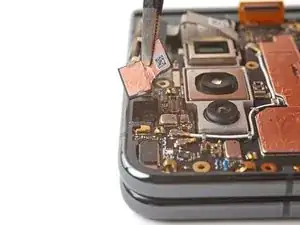

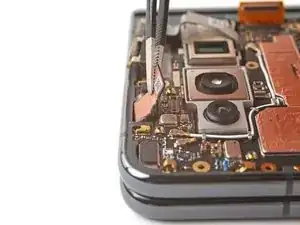

Используйте пинцет, чтобы схватить фронтальную камеру за её разъём как можно ближе к корпусу камеры.
Не нажимайте на штырьки контактного разъёма, так как вы можете их согнуть.

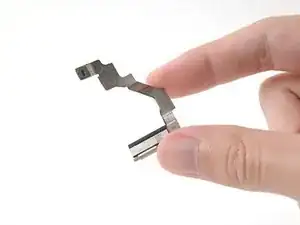

Тяните строго вверх, чтобы отделить клей и снять фронтальную камеру.
При повторной сборке, если ваш клей всё ещё цел и липкий, вы можете использовать его повторно. В противном случае следуйте этому руководству для замены клея.
Если у вас нет заранее нарезанных клейких полосок, используйте двустороннюю ленту, например Tesa, чтобы закрепить фронтальную камеру на рамке.
Шаг 52

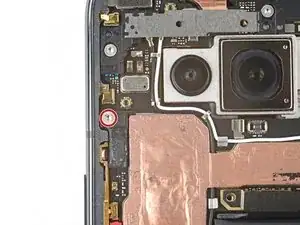

Используйте отвертку Torx Plus 3IP, чтобы снять два винта, крепящие плату:
Один винт длиной 2.8 мм возле верхнего левого угла
Один винт длиной 2.5 мм возле нижнего правого угла
Шаг 53

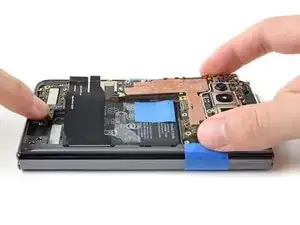

Используйте ленту с лёгким клеем, например малярную ленту, чтобы отвести три кабеля в сторону:
Кабель датчика отпечатка пальца
Верхний межсоединительный кабель
Внутренний кабель экрана
Не сгибайте кабели под острым углом, так как вы можете создать складку на кабеле.
Шаг 54

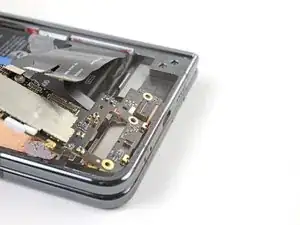

Вставьте плоский конец лопатки под верхнюю часть платы, рядом с выемкой для фронтальной камеры.
Подденьте, чтобы освободить плату от верхнего направляющего штыря.
Шаг 55

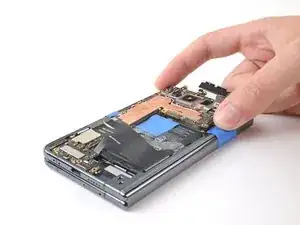

Будьте очень осторожны на этом шаге: плата очень хрупкая и имеет много вырезов в рамке.

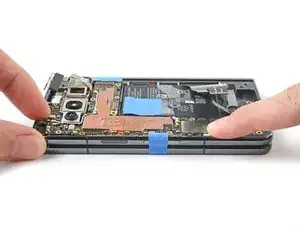

Схватите верх платы пальцами.
Наклоните плату вверх, одновременно аккуратно потянув её в сторону правого края телефона, чтобы освободить нижнюю защёлку.
Вы почувствуете сопротивление со стороны белого кронштейна платы. Поднимайте медленно, пока он не выйдет из выреза в рамке.
Вы также почувствуете сопротивление от термопасты, скрепляющей плату с рамкой.

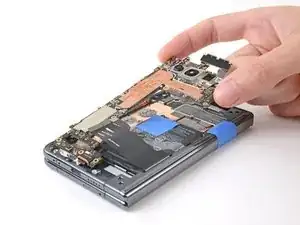

Когда защёлка освободится, поднимите плату строго вверх, чтобы снять её с нижнего направляющего штыря.

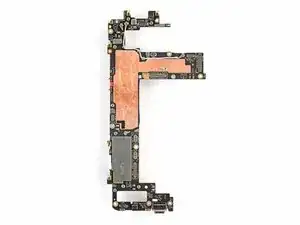

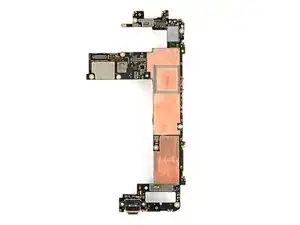

Снимите плату.
Шаг 56

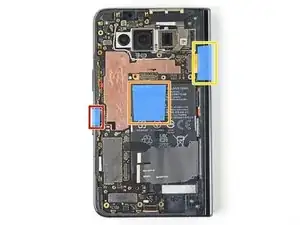

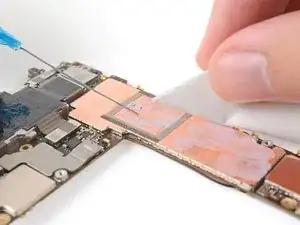

При повторной сборке выполните следующие действия для очистки термопасты:

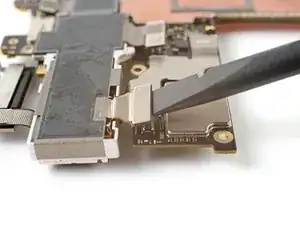

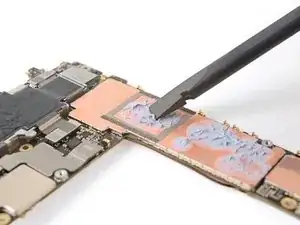

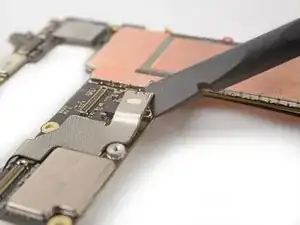

Используйте плоский конец лопатки, чтобы соскрести термопасту с нижней стороны платы.
Очистите остатки термопасты изопропиловым спиртом (>90%) и либо кофейным фильтром, либо безворсовой тканью.
Повторите процедуру очистки для термопасты на рамке.
При повторной сборке следуйте этому руководству, чтобы заново нанести термопасту на ваше устройство.
При нанесении новой термопасты используйте плоский конец лопатки, чтобы равномерно распределить её по плате. Старайтесь соответствовать исходному покрытию.
Шаг 57


Следующие четыре шага покажут, как заново установить плату.

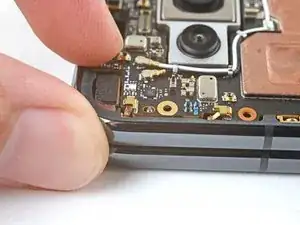

Вставьте разъём USB-C в его вырез в рамке под небольшим углом.

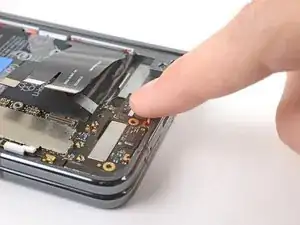

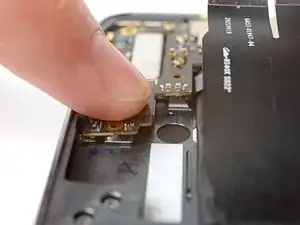

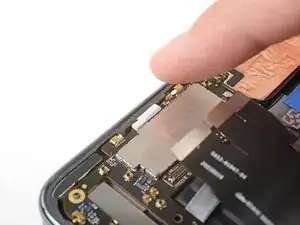

Используйте палец, чтобы прижать разъём USB-C вниз, пока оранжевая резиновая манжета не будет заподлицо со своим вырезом — не перекрученной и не защемлённой.

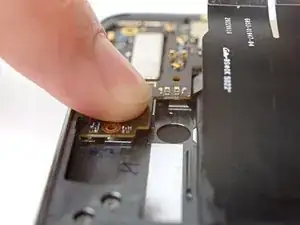

Нажмите нижнюю часть платы на её нижний направляющий штырь и зацепите её пружинные контакты.
Шаг 58


Прижав плату к нижнему краю телефона, вдавите плату в её нижнюю металлическую защёлку.
Шаг 59

Прижмите белый кронштейн платы, чтобы он расположился под кромкой в торце рамки.
Шаг 60


Убедитесь, что все кабели находятся над платой перед её возвращением в рамку. Если вы ещё не зафиксировали их лентой, сделайте это сейчас, чтобы не защемить их при работе.
Надавливая на белую скобу платы, сдвиньте плату к левому краю телефона.
Разместите плату над верхним направляющим штифтом.
Нажмите, чтобы зафиксировать плату.
Шаг 61


Используйте плоский конец лопатки, чтобы отжать и отключить пресс-коннекторы широкой, ультраширокой и телефото-камер.
Шаг 62

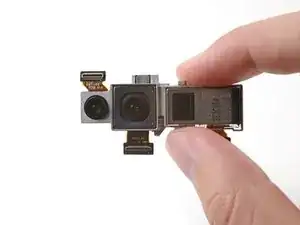

Снимите задние камеры.
Шаг 63

Используйте лопатку, чтобы отжать и отключить пресс-коннектор кабеля 5G mmWave антенны.
Шаг 64


Просуньте медиатор под квадратную часть кабеля 5G mmWave антенны.
Подденьте, чтобы разъединить клей.
Снимите кабель антенны.
Шаг 65

Теперь у вас осталась только плата.
Заключение
Утилизируйте электронные отходы через переработчика с сертификатом R2 или e-Stewards.
Сравните вашу новую запасную деталь с оригиналом — возможно, нужно будет перенести оставшиеся компоненты или удалить защитные липкие накладки с новой детали перед установкой.
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Чтобы запустить тест диагностики с помощью встроенного инструмента Pixel Diagnostic, нажмите здесь.
Ремонт прошёл не так, как планировалось? Попробуйте базовое устранение неполадок или обратитесь за помощью к сообществу Google Pixel Fold Answers.
Перевод руководства с ifixit.com
