Замена антенны сверхширокополосной связи (Ultra Wideband) в Google Pixel Fold

Дайте аккумулятору разрядиться ниже 25% перед началом ремонта. Заряженный аккумулятор может загореться при повреждении.

Полностью выключите телефон и отключите все кабели.

Положите телефон на чистую ровную поверхность так, чтобы заднее стекло было вверх.

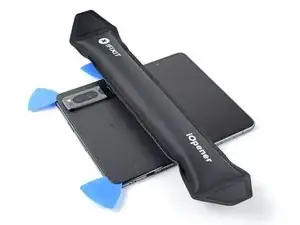

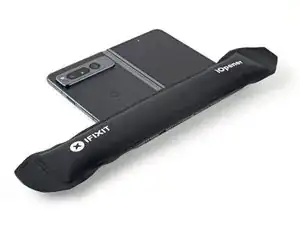

Подогрейте iOpener и приложите его к нижнему краю заднего стекла на две минуты.

Вы также можете использовать фен, термофен или нагревательную пластину — но сильный нагрев может повредить дисплеи и/или внутренние аккумуляторы, поэтому действуйте осторожно.

Следующие три шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы упростить процедуру открывания. Если вы не используете Anti-Clamp, пропустите три шага далее для альтернативного метода.

Для полного руководства по использованию Anti-Clamp ознакомьтесь с этим руководством.

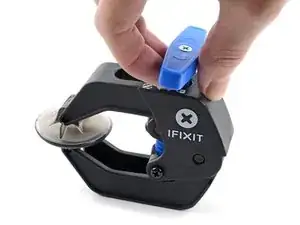

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti-Clamp.

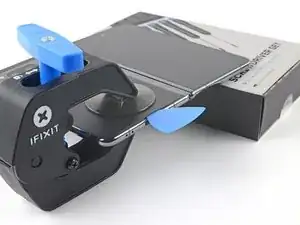

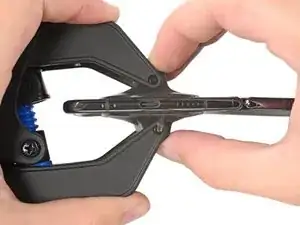

Полностью разверните телефон и наденьте рычаги Anti-Clamp на левый край заднего стекла, ниже логотипа Google «G».

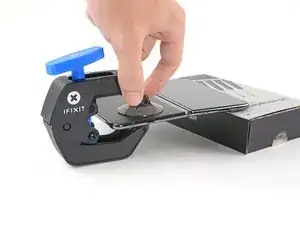

Разместите присоски рядом с нижним краем телефона — одну на передней стороне, одну на задней.

Убедитесь, что присоска на внутреннем экране не касается рамки, иначе она не будет правильно держаться.

Сожмите присоски вместе, чтобы создать вакуум на нужной области.

Если поверхность телефона слишком скользкая и Anti-Clamp не держится, вы можете использовать ленту для создания более цепкой поверхности. Если стекло треснуло, используйте упаковочную ленту, чтобы помочь присоскам прилипнуть.

Подложите под телефон предмет, например коробку или стопку книг, чтобы он находился на уровне между рычагами Anti-Clamp.

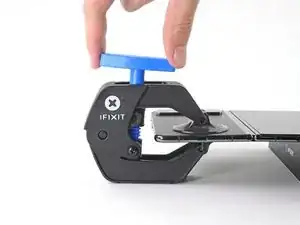

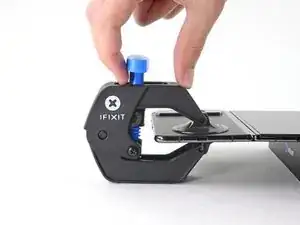

Потяните синюю ручку вперед, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начнут смещаться, снимите присоски и выровняйте рычаги заново.

Вставьте пластиковую лопатку для вскрытия в образовавшийся зазор под задним стеклом.

Если Anti-Clamp не создал достаточного зазора, приложите больше тепла к участку и поверните ручку на четверть оборота.

Не поворачивайте больше чем на четверть оборота за раз и ждите одну минуту между поворотами. Дайте Anti-Clamp и времени выполнить работу за вас.

Пропустите следующий шаг.

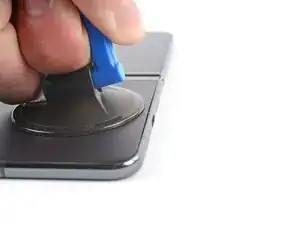

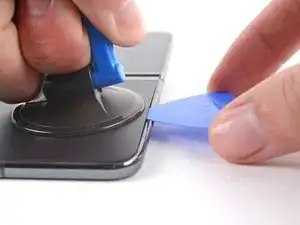

Прикрепите присоску к заднему стеклу как можно ближе к центру нижнего края.

Резко и ровно потяните присоску вверх, чтобы создать зазор между задним стеклом и рамкой.

Вставьте пластиковую лопатку в зазор.

В зависимости от возраста телефона это может быть трудно. Если возникают проблемы, приложите больше тепла к краю и попробуйте снова.

Если заднее стекло сильно треснуло, покрытие его слоем прозрачной упаковочной ленты может позволить присоске прикрепиться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, можно приклеить присоску суперклеем к разбитому стеклу.

Не вставляйте лопатку глубже 3,5 мм при отделении клея заднего стекла, иначе вы рискуете повредить внутренние компоненты.

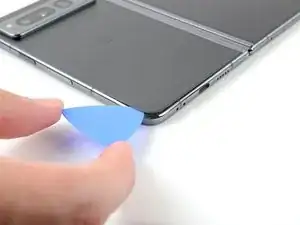

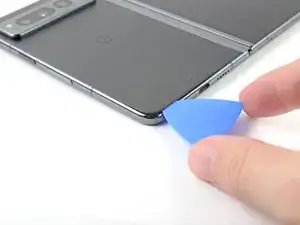

Проводите лопаткой взад и вперед вдоль нижнего края, чтобы отделить клей.

Оставьте лопатку в нижнем левом углу перед продолжением.

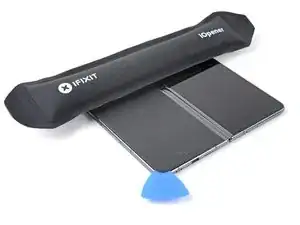

Приложите нагретый iOpener к левому краю заднего стекла на две минуты.

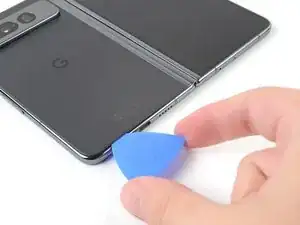

Поверните лопатку вокруг нижнего левого угла, чтобы отделить клей.

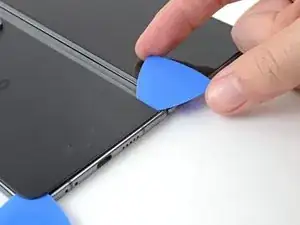

Вставьте вторую лопатку в нижний левый угол.

Проведите лопаткой к верхнему левому углу, чтобы отделить клей.

Оставьте лопатку в верхнем левом углу перед продолжением.

Приложите нагретый iOpener к верхнему краю заднего стекла на две минуты.

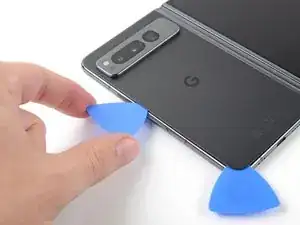

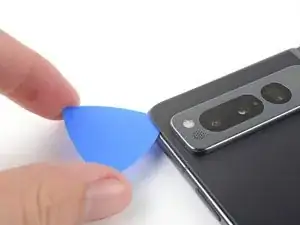

Поверните лопатку вокруг верхнего левого угла, чтобы отделить клей.

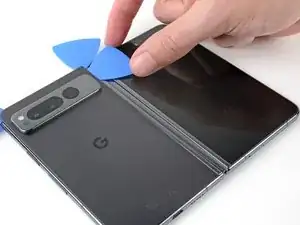

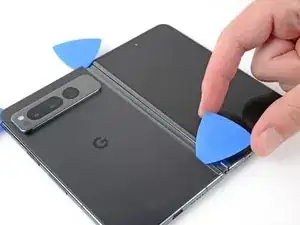

Вставьте третью лопатку в верхний левый угол.

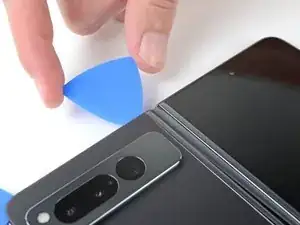

Проведите лопаткой к верхнему правому углу, чтобы отделить клей.

Приложите нагретый iOpener к правому краю заднего стекла на две минуты.

Этот острый угол очень хрупкий. Используйте большое количество тепла и будьте очень аккуратны вокруг угла на этом шаге.

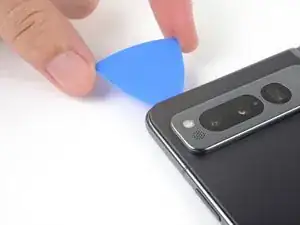

Наклоните лопатку так, чтобы она была как можно более плоской относительно заднего стекла.

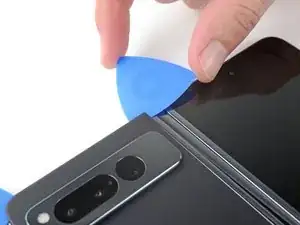

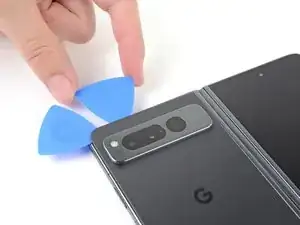

Поверните открывающую лопатку вокруг верхнего правого угла, чтобы отделить клей.

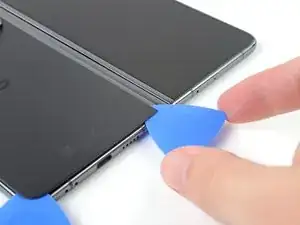

Вставьте четвертую открывающую лопатку в верхний правый угол.

Проведите лопатку к нижнему правому углу, чтобы отделить клей.

Этот острый угол очень хрупкий. Используйте большое количество тепла и будьте очень аккуратны вокруг угла на этом шаге.

Наклоните лопатку так, чтобы она была как можно более плоской относительно заднего стекла.

Поверните открывающую лопатку вокруг нижнего правого угла, чтобы отделить клей.

Пока не снимайте заднее стекло полностью, оно всё ещё подключено к телефону кабелем.

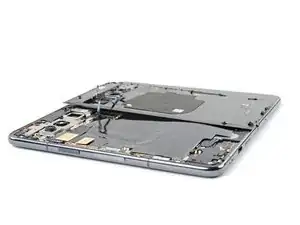

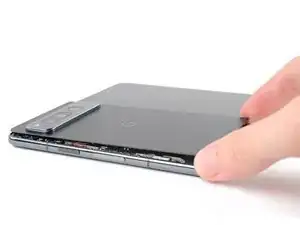

На этом этапе заднее стекло должно быть отделено от рамки. Если по краям ещё ощущается сопротивление, используйте открывающую лопатку, чтобы отделить оставшийся клей.

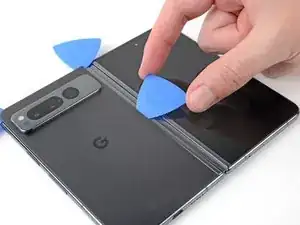

Поднимите левый край заднего стекла вверх и переложите его через правый край телефона.

Положите заднее стекло справа от телефона, прежде чем продолжать.

В процессе ремонта следите за каждым винтом и убедитесь, что он возвращается именно на своё место.

Хотя в Pixel Fold используются винты Torx Plus, штатные биты Torx также подходят. Используйте ту же размерность или на размер больше (биты T3 или T4 Torx с винтами Torx Plus 3IP) и прикладывайте постоянное вниз направленное усилие, чтобы не сорвать шлиц.

Используйте отвёртку Torx Plus 3IP, чтобы вывернуть два винта длиной 2.8 мм, закрепляющих среднюю планку.

Используйте пинцет или пальцы, чтобы потянуть среднюю планку к левому краю телефона и освободить её защёлку.

Снимите среднюю планку.

При сборке заново вставьте защёлку средней планки под её паз в рамке перед выравниванием отверстий под винты.

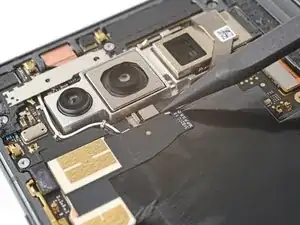

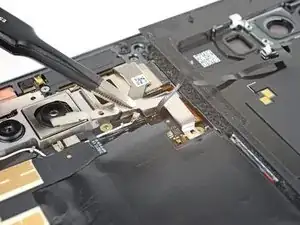

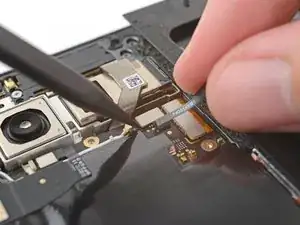

Используйте острый конец лопатки, чтобы поддеть и отключить кабель заднего стекла от материнской платы.

Чтобы заново подключить такие защёлкивающиеся разъёмы, аккуратно выровняйте и надавите на одну сторону до щелчка, затем повторите с другой стороной. Не нажимайте посередине. Если разъём будет смещён, контакты могут погнуться и повредиться окончательно.

Снимите заднее стекло.

При обратной сборке:

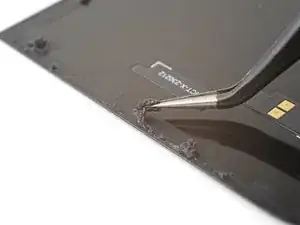

Если вы повторно используете заднее стекло, используйте пинцет, чтобы удалить крупные куски клея с периметра заднего стекла.

Повторите для любого клея на рамке.

Используйте изопропиловый спирт (>90%) и безворсовую ткань, чтобы удалить оставшиеся следы клея.

Следуйте этому руководству, чтобы заменить клей для заднего стекла на заранее вырезанные полоски.

Если у вас нет заранее вырезанных клеевых полосок, используйте двустороннюю ленту, например Tesa Tape, чтобы закрепить заднее стекло на рамке.

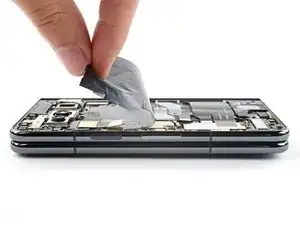

Графитовая пластина очень хрупкая. Аккуратно отклеивайте графитовую пластину на этом шаге, особенно если вы собираетесь её повторно использовать.

Графитовая пластина слабо приклеена к плате.

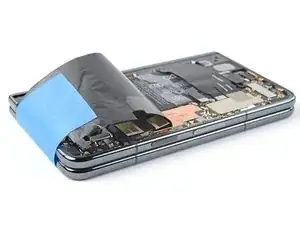

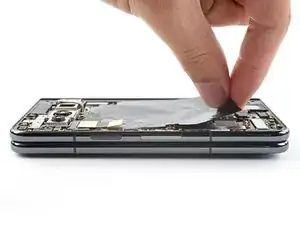

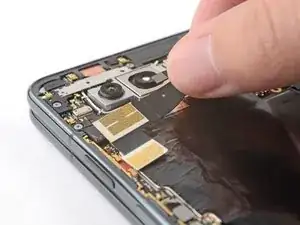

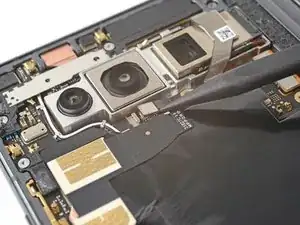

Отклейте нижнюю часть графитовой пластины в направлении к верхней части телефона, пока не получите доступ к нижней планке.

Используйте руки или ленту с лёгким клеевым слоем, чтобы удержать графитовую пластину в стороне.

При обратной сборке:

Если вы полностью сняли графитовую пластину, следуйте этому руководству, чтобы заменить её.

Если у вас нет заранее вырезанных клеевых полосок для антенны, используйте двустороннюю ленту, например Tesa Tape, чтобы закрепить графитовую пластину на плате.

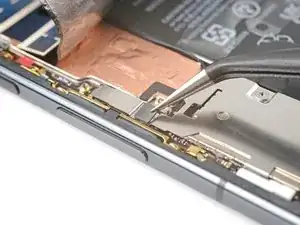

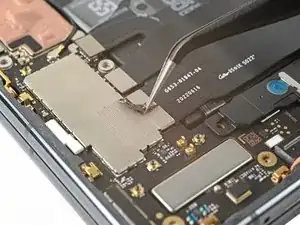

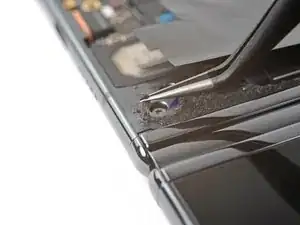

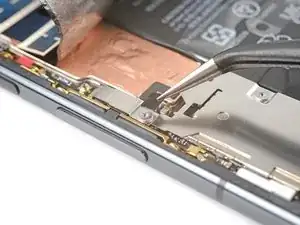

Используйте пинцет или чистый ноготь, чтобы снять чёрный защитный колпачок с верхнего винта на нижней планке.

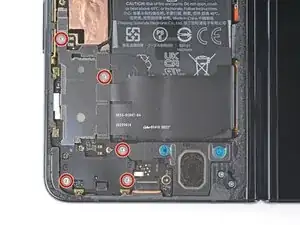

Используйте отвёртку Torx Plus 3IP, чтобы вывернуть пять винтов длиной 3.1 мм, закрепляющих нижнюю планку.

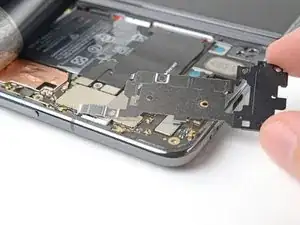

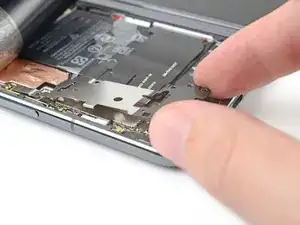

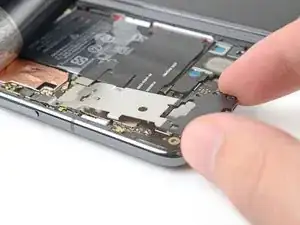

Используйте пинцет или пальцы, чтобы потянуть нижнюю планку к нижнему краю телефона и освободить её защёлку.

Снимите нижнюю планку.

При обратной сборке заново вставьте защёлку нижней планки под её слот на плате перед выравниванием отверстий под винты.

Вам нужно отключить два аккумулятора, по одному для каждой половины телефона.

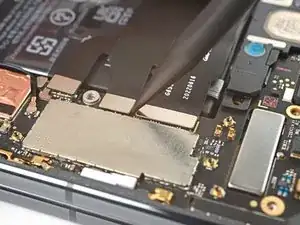

Используйте острый конец лопатки, чтобы поддеть и отключить разъём силового кабеля основного аккумулятора.

Снимите серую проводящую ленту с нижнего межсоединительного кабеля.

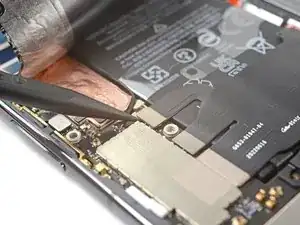

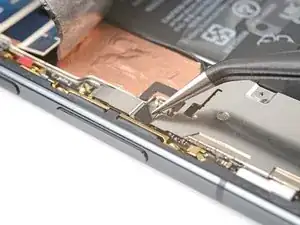

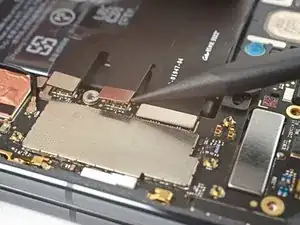

Используйте наконечник лопатки, чтобы приподнять и отключить пресс-коннекторы перевёрнутой батареи и нижнего межсоединительного кабеля.

Необходимо отключить оба кабеля, чтобы разъём батареи случайно не коснулся платы логики.

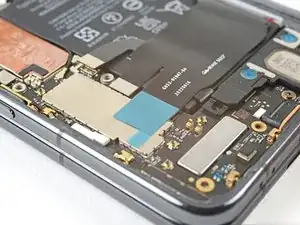

При сборке следующие два шага показывают, как заменить проводящую ленту перевёрнутой батареи и нижнего межсоединительного кабеля.

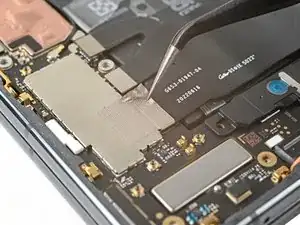

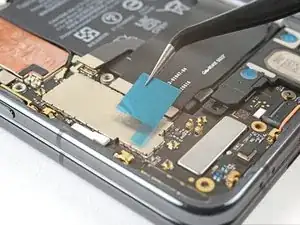

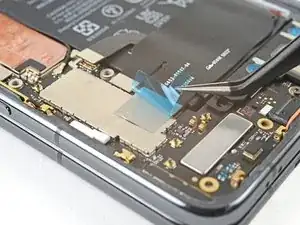

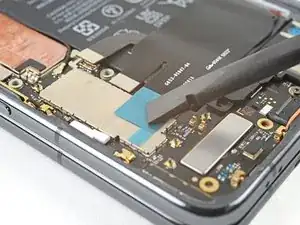

Снимите новую проводящую ленту с подложки и приклейте липкую сторону к разъёму нижнего межсоединительного кабеля, убедившись, что она перекрывает плату логики.

Используйте лопатку или пальцы, чтобы прижать проводящую ленту и зафиксировать её.

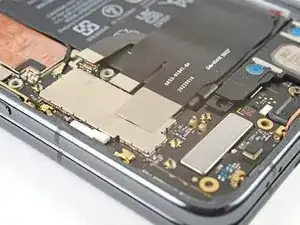

Используйте пинцет или пальцы, чтобы потянуть за язычок и оголить ленту.

Если графитовая пластина приклеена лентой в сторону, снимите ленту сейчас.

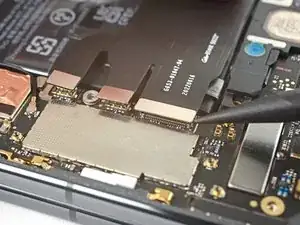

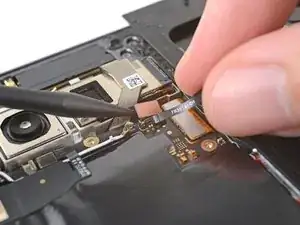

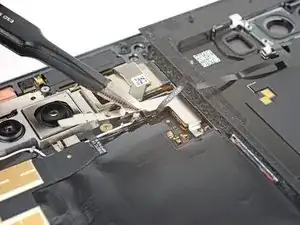

Используйте наконечник лопатки, чтобы приподнять и отключить пресс-коннектор ультраширокополосной антенны.

Ультраширокополосная антенна слабо приклеена к графитовой пластине.

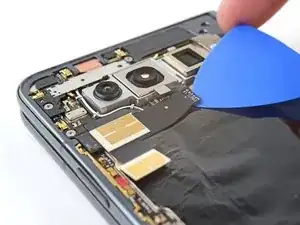

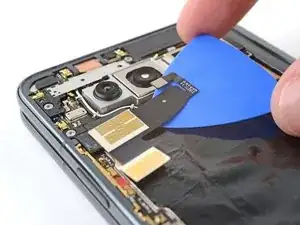

Вставьте медиатор под антенну, чтобы отделить её от клея.

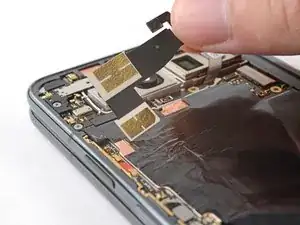

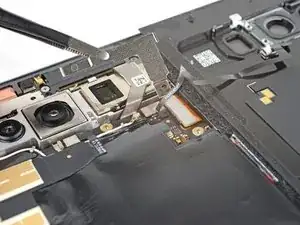

Поднимите ультраширокополосную антенну и удалите её.

При сборке, если ваш клей всё ещё липкий и цел, вы можете повторно его использовать. В противном случае следуйте этому руководству, чтобы заменить его.

Если у вас нет заранее вырезанных клеящих полос, используйте двустороннюю ленту, например Tesa, чтобы прикрепить антенну к плате логики.
