Замена базового вибромотора Google Pixel Fold

Этот ремонтный гид составлен сотрудниками iFixit и не получил одобрения Google. Узнайте больше о наших руководствах по ремонту здесь.

Используйте это руководство, чтобы заменить базовый вибромотор в вашем Google Pixel Fold.

Шаг 1

Позвольте батарее разрядиться ниже 25% перед началом ремонта. Заряженная батарея может загореться при повреждении.

Полностью выключите телефон и отключите все кабели.

Шаг 2

Положите телефон на чистую ровную поверхность так, чтобы заднее стекло было вверх.

Подогрейте iOpener и приложите его к нижнему краю заднего стекла на две минуты.

Вы также можете использовать фен, тепловую пушку или нагревательную плиту — но сильный нагрев может повредить дисплеи и/или внутренние батареи, поэтому действуйте осторожно.

Шаг 3

Следующие три шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti-Clamp, пропустите три шага вниз для альтернативного метода.

Полные инструкции по использованию Anti-Clamp см. в этом руководстве.

Оттяните синюю рукоятку назад, чтобы разблокировать рычаги Anti-Clamp.

Полностью разверните телефон и наденьте рычаги Anti-Clamp на левый край заднего стекла, под логотипом Google «G».

Разместите присоски около нижнего края телефона — одну спереди и одну сзади.

Убедитесь, что присоска на внутреннем экране не касается рамки, иначе она не приклеится должным образом.

Сожмите присоски вместе, чтобы создать вакуум в нужной области.

Если поверхность телефона слишком скользкая и Anti-Clamp не держится, вы можете использовать ленту для создания более цепкой поверхности. Если стекло треснуло, используйте упаковочную ленту, чтобы присоски приклеились.

Шаг 4

Поместите под телефон какой‑нибудь предмет, например коробку или стопку книг, чтобы он находился в уровне между рычагами Anti-Clamp.

Потяните синюю рукоятку вперед, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начнут смещаться, отсоедините присоски и выровняйте рычаги заново.

Шаг 5

Вставьте монтажную лопатку в зазор под задним стеклом.

Если Anti-Clamp не создаёт достаточного зазора, нагрейте область сильнее и поверните рукоятку на четверть оборота.

Не проворачивайте более чем на четверть оборота за раз и ждите одну минуту между поворотами. Дайте Anti-Clamp и времени сделать свою работу.

Пропустите следующий шаг.

Шаг 6

Приложите присоску к заднему стеклу как можно ближе к центру нижнего края.

Сильным равномерным усилием потяните вверх присоску, чтобы создать зазор между задним стеклом и рамкой.

Вставьте монтажную лопатку в образовавшийся зазор.

В зависимости от возраста телефона это может быть сложно. Если у вас возникают трудности, нагрейте край сильнее и попробуйте снова.

Если заднее стекло сильно треснуло, покрытие его слоем прозрачной упаковочной ленты может позволить присоске приклеиться. В качестве альтернативы вместо присоски можно использовать очень прочную ленту. В крайнем случае можно приклеить присоску к разбитому стеклу суперклеем.

Шаг 7

Не вставляйте монтажную лопатку глубже 3.5 мм при отделении клея заднего стекла — вы рискуете повредить внутренние компоненты.

Проводите монтажной лопаткой взад-вперёд вдоль нижнего края, чтобы отделить клей.

Оставьте монтажную лопатку в левом нижнем углу перед продолжением.

Шаг 8

Приложите разогретый iOpener к левому краю заднего стекла на две минуты.

Шаг 9

Поверните монтажную лопатку вокруг левого нижнего угла, чтобы отделить клей.

Шаг 10

Вставьте вторую монтажную лопатку в левом нижнем углу.

Сдвиньте лопатку в направлении к верхнему левому углу, чтобы отделить клей.

Оставьте лопатку в верхнем левом углу перед продолжением.

Шаг 11

Приложите разогретый iOpener к верхнему краю заднего стекла на две минуты.

Шаг 12

Поверните монтажную лопатку вокруг верхнего левого угла, чтобы отделить клей.

Шаг 13

Вставьте третью монтажную лопатку в верхнем левом углу.

Сдвиньте лопатку в направлении к верхнему правому углу, чтобы отделить клей.

Шаг 14

Приложите разогретый iOpener к правому краю заднего стекла на две минуты.

Шаг 15

Этот острый угол очень хрупкий. Используйте много нагрева и будьте очень осторожны вокруг угла на этом этапе.

Угол наклона лопатки должен быть максимально плоским относительно заднего стекла.

Поверните монтажную лопаточку вокруг верхнего правого угла, чтобы разъединить клей.

Шаг 16

Вставьте четвёртую монтажную лопаточку в верхний правый угол.

Сдвиньте лопаточку к нижнему правому углу, чтобы разъединить клей.

Шаг 17

Этот острый угол очень хрупкий. Используйте много нагрева и будьте очень осторожны вокруг угла на этом этапе.

Угол наклона лопатки должен быть максимально плоским относительно заднего стекла.

Поверните монтажную лопаточку вокруг нижнего правого угла, чтобы разъединить клей.

Шаг 18

Не снимайте заднее стекло полностью — оно всё ещё соединено с телефоном кабелем.

На этом этапе заднее стекло должно быть отделено от рамки. Если по периметру остаётся сопротивление, используйте монтажную лопаточку, чтобы отделить оставшийся клей.

Поднимите левый край заднего стекла и перекиньте его через правый край телефона.

Положите заднее стекло справа от телефона перед продолжением работ.

Шаг 19

В ходе ремонта следите за каждым винтом и убедитесь, что он возвращается именно в то место, откуда был извлечён.

Хотя в Pixel Fold используются винты Torx Plus, стандартные биты Torx также подходят. Используйте тот же размер или на один размер больше (биты T3 или T4 Torx с винтами 3IP Torx Plus) и применяйте постоянное надавливание вниз, чтобы избежать сорвания шлицов.

Используйте отвёртку Torx Plus 3IP, чтобы удалить два винта длиной 2.8 мм, удерживающие среднюю пластину.

Шаг 20

Используйте пинцет или пальцы, чтобы потянуть среднюю пластину в сторону левого края телефона и освободить её защёлку.

Снимите среднюю пластину.

При сборке заново вставьте защёлку средней пластины под её паз в рамке перед совмещением отверстий под винты.

Шаг 21

Используйте острый конец лопаточки, чтобы приподнять и отключить кабель заднего стекла от материнской платы.

Чтобы повторно подсоединить подобные защёлкивающиеся разъёмы, аккуратно выровняйте и нажмите на одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте по центру. При неправильном выравнивании контакты могут согнуться и повредиться окончательно.

Шаг 22

Снимите заднее стекло.

Шаг 23

При сборке:

Если вы повторно используете заднее стекло, с помощью пинцета удалите крупные куски клея с кромки заднего стекла.

Повторите для клея на рамке.

Используйте изопропиловый спирт (>90%) и безворсовую ткань, чтобы удалить оставшиеся следы клея.

Следуйте этому руководству, чтобы заменить клей для заднего стекла на заранее вырезанные полоски.

Если у вас нет заранее вырезанных липких полос, используйте двустороннюю ленту, например Tesa Tape, чтобы закрепить заднее стекло на рамке.

Шаг 24

Графитовая плёнка очень хрупкая. Будьте аккуратны при её от peel, особенно если собираетесь использовать её повторно.

Графитовая плёнка слабо приклеена к плате.

Отклейте нижнюю часть графитовой плёнки в направлении к верхней части телефона, пока не получите доступ к нижней пластине.

Удерживайте графитовую плёнку в стороне руками или лентой со слабым клеем.

При сборке:

Если вы полностью удалили графитовую плёнку, следуйте этому руководству, чтобы заменить её.

Если у вас нет заранее вырезанных липких полос для антенны, используйте двустороннюю ленту, например Tesa Tape, чтобы закрепить графитовую плёнку на плате.

Шаг 25

Используйте пинцет или чистый ноготь, чтобы снять чёрное крышечное покрытие винта с верхнего винта на нижней пластине.

Шаг 26

Используйте отвёртку Torx Plus 3IP, чтобы удалить пять винтов длиной 3.1 мм, удерживающих нижнюю пластину.

Шаг 27

Используйте пинцет или пальцы, чтобы потянуть нижнюю пластину в сторону нижнего края телефона и освободить её защёлку.

Снимите нижнюю пластину.

При сборке заново вставьте защёлку нижней пластины под её паз на плате перед совмещением отверстий под винты.

Шаг 28

Есть две батареи, которые нужно отключить, по одной для каждой половины телефона.

Используйте острый конец лопаточки, чтобы приподнять и отключить разъём кабеля основной батареи с защёлкой.

Шаг 29

Отклейте серую проводящую ленту с нижнего соединительного кабеля.

Шаг 30

Используйте острие лопатки, чтобы приподнять и отсоединить пресс‑разъёмы гибкой батареи и нижнего межсоединительного кабеля.

Нужно отключить оба кабеля, чтобы разъём батареи случайно не коснулся платы логики.

Шаг 31

При сборке следующие два шага показывают, как заменить токопроводящую ленту для гибкой батареи и нижнего межсоединительного кабеля.

Снимите новую токопроводящую ленту с подложки и приложите липкую сторону к разъёму нижнего межсоединительного кабеля, убедившись, что лента перекрывает плату логики.

Шаг 32

Используйте лопатку или пальцы, чтобы прижать токопроводящую ленту и зафиксировать её.

Используйте пинцет или пальцы, чтобы потянуть за язычок и открыть ленту.

Шаг 33

Сдвиньте медиатор под верхнюю часть графитового листа, чтобы отделить клей термоизолирующего слоя.

Шаг 34

Отклейте графитовый лист от платы логики, чтобы отделить оставшийся клей.

Снимите графитовый лист.

Шаг 35

Если остались фрагменты клея, используйте пинцет, чтобы аккуратно снять их с платы логики.

Шаг 36

Не поддёргивайте аккумулятор лопаткой — вы рискуете повредить его.

Вставьте плоский конец лопатки между аккумулятором и нижним динамиком.

Поверните лопатку, чтобы отделить клей, фиксирующий нижний динамик.

Снимите нижний динамик.

При сборке, если клей всё ещё цел и липок, его можно использовать повторно. В противном случае следуйте этому руководству, чтобы заменить клейкие ленты.

Если у вас нет заранее вырезанных клейких полос, используйте двустороннюю ленту, например Tesa, чтобы прикрепить динамик к каркасу.

Шаг 37

Будьте осторожны на этом этапе — вы можете повредить мелкие поверхностно‑монтажные компоненты на плате логики. Избегайте поддёвываний у платы логики.

Используйте острие лопатки, чтобы поднять и отсоединить пресс‑разъём датчика отпечатка пальца.

Шаг 38

Снимите ленту, закрывающую верхний межсоединительный кабель.

Шаг 39

При сборке выполните следующие действия, чтобы заменить токопроводящую ленту:

Снимите новую токопроводящую ленту с подложки и приложите липкую сторону к пресс‑разъёму, убедившись, что лента перекрывает плату логики.

Используйте лопатку или пальцы, чтобы прижать токопроводящую ленту и зафиксировать её.

Используйте пинцет или пальцы, чтобы потянуть за язычок и открыть ленту.

Шаг 40

Используйте отвёртку Torx Plus 3IP, чтобы удалить два винта, фиксирующие верхний межсоединительный кабель:

Один винт длиной 2.8 мм

Один винт длиной 2.5 мм

Шаг 41

Металлическая скоба, фиксирующая разъём, является частью самого пресс‑разъёма. Не пытайтесь отделить скобу от разъёма.

Используйте острие лопатки, чтобы приподнять и отсоединить пресс‑разъём верхнего межсоединительного кабеля.

Шаг 42

Будьте осторожны на этом этапе — вы можете повредить мелкие поверхностно‑монтажные компоненты на плате логики. Избегайте поддёвываний у платы логики.

Используйте плоский конец лопатки, чтобы поднять и отсоединить пресс‑разъём внутреннего экрана.

Поверните кабель внутреннего экрана на 90° вверх над правым краем телефона перед продолжением работы.

Шаг 43

Используйте отвёртку Torx Plus 3IP, чтобы удалить два винта длиной 2.8 мм, фиксирующие среднюю скобу.

Шаг 44

Потяните верхнюю скобу в сторону левого края телефона, чтобы освободить её защёлки.

Снимите верхнюю скобу.

При сборке вставьте защёлки верхней скобы под их пазы в каркасе перед совмещением отверстий для винтов.

Шаг 45

Антенна 5G мм-волны слабо приклеена к рамке.

Вставьте кончик лопатки между рамкой и правым краем антенны 5G мм-волны.

Подденьте, чтобы отделить клей.

При сборке обратно, если клей всё ещё цел и липок, вы можете использовать его повторно. В противном случае следуйте этому руководству, чтобы заменить клей.

Если у вас нет специально нарезанных клеевых полос, используйте двустороннюю ленту, например Tesa, чтобы закрепить антенну на рамке.

Шаг 46

Вставьте кончик лопатки под нижний правый угол пресс-коннектора передней камеры.

Не вставляйте лопатку в другие места, так как вы рискуете повредить монтажные компоненты на плате.

Подденьте и отсоедините пресс-коннектор передней камеры.

Шаг 47

Передняя камера приклеена к рамке.

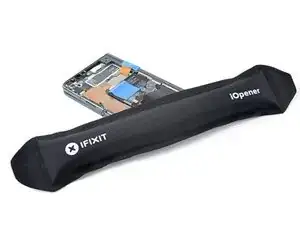

Нагрейте iOpener и приложите его к передней камере на две минуты.

Вы также можете использовать фен или термофен, но будьте осторожны, чтобы не перегреть телефон. Не концентрируйте тепло в одной точке.

Шаг 48

Используйте пинцет, чтобы схватить переднюю камеру за её разъём, как можно ближе к корпусу камеры.

Не сжимайте штыри пресс-коннектора, вы можете их согнуть.

Тяните вверх прямо, чтобы отделить клей и снять переднюю камеру.

При сборке обратно, если клей всё ещё цел и липок, вы можете использовать его повторно. В противном случае следуйте этому руководству, чтобы заменить клей.

Если у вас нет специально нарезанных клеевых полос, используйте двустороннюю ленту, например Tesa, чтобы закрепить переднюю камеру на рамке.

Шаг 49

Используйте отвертку Torx Plus 3IP, чтобы выкрутить два винта, фиксирующие плату:

Один винт длиной 2.8 мм возле верхнего левого угла

Один винт длиной 2.5 мм возле нижнего правого угла

Шаг 50

Используйте ленту с лёгким клеем, например малярную, чтобы отвести три кабеля перед продолжением работы:

Кабель датчика отпечатка

Верхний межсоединительный кабель

Внутренний кабель экрана

Не сгибайте кабели под острым углом, вы можете смять кабель.

Шаг 51

Вставьте плоский конец лопатки под верхнюю часть платы, рядом с выемкой под переднюю камеру.

Подденьте, чтобы освободить плату от верхнего направляющего штыря.

Шаг 52

Будьте очень осторожны на этом шаге: плата хрупкая и имеет много вырезов в рамке. Действуйте медленно и не дергайте плату, если она застряла.

Возьмитесь за верхнюю часть платы пальцами.

Поднимайте плату вверх, одновременно аккуратно подтягивая её к правому краю телефона, чтобы освободить нижний зажим.

Вы почувствуете некоторое сопротивление от белого крепления платы. Поднимайте медленно, пока оно не выйдет из паза в рамке.

Вы также почувствуете сопротивление от термопасты, скрепляющей плату с рамкой.

После освобождения зажима поднимайте прямо вверх, чтобы снять плату с нижнего направляющего штыря.

Снимите плату.

Шаг 53

При сборке выполните следующие действия для очистки термопасты:

Используйте плоский конец лопатки, чтобы соскрести термопасту с нижней части платы.

Очистите оставшийся осадок термопасты изопропиловым спиртом (>90%) и кофейным фильтром или безворсовой тканью.

Повторите процесс очистки для термопасты на рамке.

При сборке снова следуйте этому руководству, чтобы нанести термопасту на устройство.

При нанесении новой термопасты используйте плоский конец лопатки, чтобы равномерно распределить её по плате. Старайтесь повторить исходное распределение.

Шаг 54

Следующие четыре шага покажут, как заново установить плату.

Вставьте порт USB‑C в вырез в рамке под небольшим углом.

Нажмите пальцем на порт USB‑C вниз, пока оранжевая резиновая прокладка не окажется вровень с вырезом — не перекрученной и не защипнутой.

Нажмите на нижнюю часть платы, чтобы она села на нижний направляющий штырь и подключила пружинные контакты.

Шаг 55

Продвигая плату к нижнему краю телефона, нажмите плату в её нижний металлический зажим.

Шаг 56

Прижмите белое крепление платы так, чтобы оно расположилось под кромкой на краю рамки.

Шаг 57

Убедитесь, что все кабели расположены над платой логики перед её возвращением в рамку. Если Вы их не закрепили скотчем, сделайте это сейчас, чтобы не защемить их во время работы.

Надавливая на белую скобу платы логики, сдвиньте плату логики к левому краю телефона.

Расположите плату логики над верхним выравнивающим штифтом.

Нажмите вниз, чтобы зафиксировать плату логики.

Шаг 58

Если графитовый лист закреплён скотчем в стороне, снимите скотч сейчас.

Используйте острый конец лопатки, чтобы поддеть и отключить пресс-разъём антенны сверхширокополосной связи.

Шаг 59

Антенна сверхширокополосной связи слабо приклеена к графитовому листу.

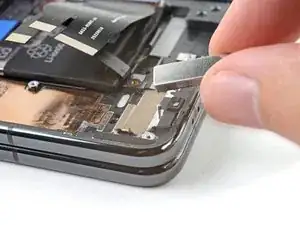

Подденьте антенну лезвием для вскрытия, чтобы разъединить её клейкую поверхность.

Шаг 60

Отогните антенну сверхширокополосной связи и удалите её.

При сборке, если Ваш клей всё ещё липкий и цел, Вы можете использовать его повторно. В противном случае следуйте этому руководству, чтобы заменить его.

Если у Вас нет специально вырезанных клеевых полос, используйте двухсторонний скотч, например Tesa Tape, чтобы закрепить антенну на плате логики.

Шаг 61

Разогрейте iOpener и приложите его к вибромотору основания на две минуты.

Вы также можете использовать фен, тепловую пушку или горячую плиту — но чрезмерное нагревание может повредить дисплеи и/или внутренние батареи, поэтому действуйте осторожно.

Шаг 62

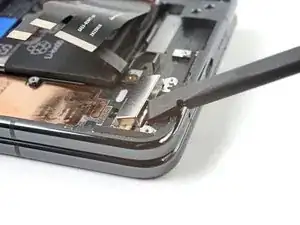

Вставьте плоский конец лопатки между нижней частью вибромотора и рамкой.

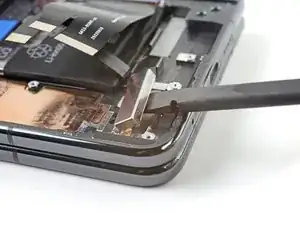

Поверните лопатку, чтобы создать зазор.

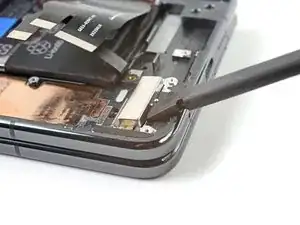

Втолкните плоский конец лопатки в зазор.

Шаг 63

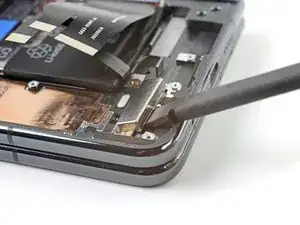

Подденьте и отделите клей вибромотора основания.

Снимите вибромотор основания.

При сборке, если Ваш клей всё ещё цел и липок, Вы можете использовать его повторно. В противном случае следуйте этому руководству, чтобы заменить клей специально вырезанными полосками.

Если у Вас нет специально вырезанных клеевых полос, используйте двухсторонний скотч, например Tesa Tape, чтобы закрепить вибромотор в рамке.

Заключение

Отнесите электронные отходы в переработку, сертифицированную по стандарту R2 или e-Stewards.

Сравните новую запасную деталь с оригинальной — возможно, потребуется перенести оставшиеся компоненты или удалить клеевые подложки с новой детали перед установкой.

Для сборки устройства следуйте этим инструкциям в обратном порядке.

Чтобы запустить диагностику с помощью встроенного инструмента Pixel Diagnostic, нажмите здесь.

Ремонт не увенчался успехом? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Google Pixel Fold Answers.

Перевод руководства с ifixit.com
