Замена базовой передней камеры Google Pixel Fold

Перед началом ремонта разрядите батарею ниже 25%. Заряженная батарея может загореться при повреждении.

Полностью выключите телефон и отключите все кабели.

Положите телефон на чистую ровную поверхность так, чтобы заднее стекло было сверху.

Нагрейте iOpener и приложите его к нижнему краю заднего стекла на две минуты.

Вы также можете использовать фен, тепловую пушку или нагревательную плиту — но чрезмерный нагрев может повредить дисплеи и/или внутренние аккумуляторы, поэтому действуйте осторожно.

Следующие три шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti-Clamp, пропустите три шага вниз для альтернативного метода.

Для полного руководства по использованию Anti-Clamp ознакомьтесь с этим руководством.

Оттяните синюю рукоятку назад, чтобы разблокировать рычаги Anti-Clamp.

Полностью разверните телефон и наденьте рычаги Anti-Clamp на левый край заднего стекла, ниже логотипа Google «G».

Разместите присоски ближе к нижнему краю телефона — одну спереди и одну сзади.

Убедитесь, что присоска на внутреннем экране не касается рамки, иначе она не приклеится должным образом.

Сожмите чашки вместе, чтобы создать вакуум в нужной области.

Если поверхность телефона слишком скользкая и Anti-Clamp не держится, вы можете использовать ленту для повышения сцепления. Если стекло треснуто, используйте упаковочную ленту, чтобы помочь присоскам прилипнуть.

Подложите под телефон предмет, например коробку или стопку книг, чтобы он располагался ровно между рычагами Anti-Clamp.

Потяните синюю рукоятку вперед, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начали смещаться, снимите присоски и выровняйте рычаги заново.

Вставьте монтажную лопатку в зазор под задним стеклом.

Если Anti-Clamp не создаёт достаточный зазор, дополнительно нагрейте область и поверните рукоятку на четверть оборота.

Не поворачивайте более чем на четверть оборота за раз и делайте перерыв в одну минуту между поворотами. Дайте Anti-Clamp и времени выполнить работу за вас.

Пропустите следующий шаг.

Прикрепите присоску к заднему стеклу как можно ближе к центру нижнего края.

Ровно и сильно потяните присоску вверх, чтобы создать зазор между задним стеклом и рамой.

Вставьте монтажную лопатку в образовавшийся зазор.

В зависимости от возраста телефона это может быть сложно. Если возникают трудности, дополнительно нагрейте край и попробуйте снова.

Если заднее стекло сильно треснуто, покрытие его слоем прозрачной упаковочной ленты может позволить присоске приклеиться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, можно приклеить присоску суперклеем к разбитому стеклу.

Не вколачивайте монтажную лопатку глубже 3,5 мм при отделении клея заднего стекла, чтобы не повредить внутренние компоненты.

Проведите монтажной лопаткой взад-вперед вдоль нижнего края, чтобы отделить клей.

Оставьте монтажную лопатку в нижнем левом углу перед продолжением.

Приложите нагретый iOpener к левому краю заднего стекла на две минуты.

Поверните монтажную лопатку вокруг нижнего левого угла, чтобы отделить клей.

Вставьте вторую монтажную лопатку в нижнем левом углу.

Проведите монтажной лопаткой к верхнему левому углу, чтобы отделить клей.

Оставьте монтажную лопатку в верхнем левом углу перед продолжением.

Приложите нагретый iOpener к верхнему краю заднего стекла на две минуты.

Поверните монтажную лопатку вокруг верхнего левого угла, чтобы отделить клей.

Вставьте третью монтажную лопатку в верхнем левом углу.

Проведите монтажной лопаткой к верхнему правому углу, чтобы отделить клей.

Прикладывайте нагретый iOpener к правому краю заднего стекла на две минуты.

Этот острый угол очень хрупкий. Используйте много тепла и будьте очень осторожны вокруг угла на этом этапе.

Наклоните медиатор так, чтобы он был как можно более плоским относительно заднего стекла.

Поверните медиатор вокруг верхнего правого угла, чтобы разъединить клей.

Вставьте четвертый медиатор в верхнем правом углу.

Сдвиньте медиатор вниз к нижнему правому углу, чтобы разъединить клей.

Этот острый угол очень хрупкий. Используйте много тепла и будьте очень осторожны вокруг угла на этом этапе.

Наклоните медиатор так, чтобы он был как можно более плоским относительно заднего стекла.

Поверните медиатор вокруг нижнего правого угла, чтобы разъединить клей.

Пока не снимайте заднее стекло полностью — оно все ещё соединено с телефоном кабелем.

На этом этапе заднее стекло должно быть отделено от рамы. Если по краям всё ещё ощущается сопротивление, используйте медиатор, чтобы отделить оставшийся клей.

Поднимите левый край заднего стекла вверх и перекиньте его через правый край телефона.

Положите заднее стекло справа от телефона перед продолжением работы.

В ходе ремонта отслеживайте каждую винтик и убедитесь, что он возвращается точно на своё место.

Хотя в Pixel Fold используются винты Torx Plus, стандартные биты Torx также подходят. Используйте тот же размер или на один размер больше (биты T3 или T4 Torx с винтами Torx Plus 3IP) и прикладывайте постоянное надавливание вниз, чтобы избежать сорвания шлицов.

Используйте отвертку Torx Plus 3IP, чтобы снять два винта длиной 2.8 мм, фиксирующие среднюю планку.

Используйте пинцет или пальцы, чтобы потянуть среднюю планку к левому краю телефона и освободить её защёлку.

Снимите среднюю планку.

При сборке вставьте защёлку средней планки под её паз в раме перед выравниванием отверстий под винты.

Используйте жало демонтажной лопатки, чтобы приподнять и отсоединить кабель заднего стекла от платы.

Чтобы повторно подключить подобные защёлкивающиеся разъёмы, аккуратно совместите и нажмите одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте в середине. При несоосности контакты могут согнуться и получить необратимые повреждения.

Снимите заднее стекло.

При сборке:

Если вы собираетесь повторно использовать заднее стекло, с помощью пинцета удалите крупные куски клея с кромки заднего стекла.

Повторите для клея на раме.

Используйте изопропиловый спирт (>90%) и безворсовую ткань, чтобы удалить остатки клея.

Следуйте этому руководству, чтобы заменить клей для заднего стекла на заранее вырезанные полоски.

Если у вас нет заранее вырезанных клеевых полос, используйте двустороннюю ленту, например Tesa Tape, чтобы закрепить заднее стекло на раме.

Графитовая плёнка очень хрупкая. Будьте осторожны при её отслаивании на этом этапе, особенно если вы собираетесь её повторно использовать.

Графитовая плёнка слегка приклеена к плате.

Отделяйте нижнюю часть графитовой плёнки в направлении к верхней части телефона, пока не получите доступ к нижней планке.

Используйте руки или ленту с лёгким клеевым слоем, чтобы удерживать графитовую плёнку в стороне.

При сборке:

Если вы полностью сняли графитовую плёнку, следуйте этому руководству, чтобы заменить её.

Если у вас нет заранее вырезанных клеевых полос для антенны, используйте двустороннюю ленту, например Tesa Tape, чтобы прикрепить графитовую плёнку к плате.

Используйте пинцет или чистый ноготь, чтобы снять чёрную крышку винта с верхнего винта на нижней планке.

Используйте отвертку Torx Plus 3IP, чтобы снять пять винтов длиной 3.1 мм, фиксирующих нижнюю планку.

Используйте пинцет или пальцы, чтобы потянуть нижнюю планку к нижнему краю телефона и освободить её защёлку.

Снимите нижнюю планку.

При сборке вставьте защёлку нижней планки под её паз в плате перед выравниванием отверстий под винты.

Вам нужно отсоединить два аккумулятора, по одному для каждой половины телефона.

Используйте жало демонтажной лопатки, чтобы приподнять и отсоединить разъём кабеля базового аккумулятора.

Отлепите серую проводящую ленту от нижнего соединительного кабеля.

Используйте острый конец лопатки, чтобы поддеть и отсоединить прижимные разъёмы аккумулятора «flip» и нижнего соединительного кабеля.

Необходимо отключить оба кабеля, чтобы предотвратить случайный контакт разъёма аккумулятора с платой логики.

При сборке следующие два шага показывают, как заменить проводящую ленту для аккумулятора «flip» и нижнего соединительного кабеля.

Отделите новую проводящую ленту от подложки и приложите липкую сторону к разъёму нижнего соединительного кабеля, убедившись, что она замыкает плату логики.

Используйте лопатку или пальцы, чтобы прижать проводящую ленту и закрепить её.

Используйте пинцет или пальцы, чтобы потянуть за язычок и открыть ленту.

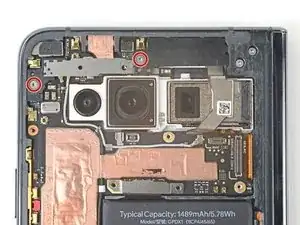

Используйте отвертку Torx Plus 3IP, чтобы выкрутить два винта длиной 2,8 мм, удерживающие верхнюю скобу.

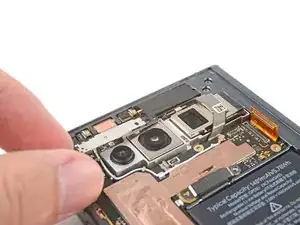

Потяните верхнюю скобу в направлении левого края телефона, чтобы освободить её защёлки.

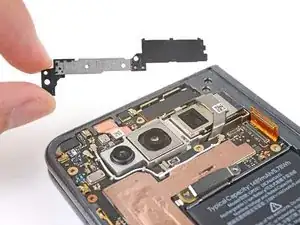

Снимите верхнюю скобу.

При сборке вставьте защёлки верхней скобы под их пазы в каркасе перед выравниванием отверстий под винты.

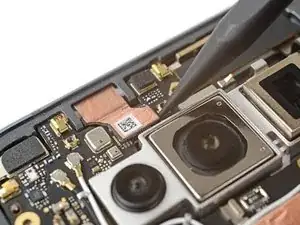

Подведите острый конец лопатки под нижний правый угол прижимного разъёма передней камеры.

Не вставляйте лопатку в другие места — вы рискуете повредить поверхностно-монтируемые компоненты.

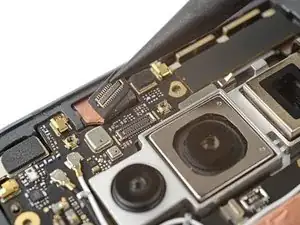

Подденьте и отсоедините прижимной разъём передней камеры.

Передняя камера слабо приклеена к каркасу.

Нагрейте iOpener и приложите его к передней камере на две минуты.

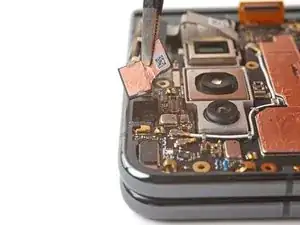

Возьмите переднюю камеру за шейку её разъёма как можно ближе к корпусу камеры.

Не нажимайте на контакты прижимного разъёма — вы можете их выгнуть.

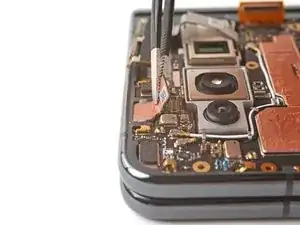

Тяните строго вверх, чтобы отделить клей и вынуть переднюю камеру.

При сборке, если клей всё ещё липкий и цел, вы можете использовать его повторно. В противном случае следуйте этому руководству, чтобы заменить его полосками с индивидуальной вырезкой.

Если у вас нет полосок с индивидуальной вырезкой, используйте двустороннюю ленту, например Tesa Tape, чтобы прикрепить переднюю камеру к каркасу.
