Замена датчика отпечатка пальца Google Pixel Fold

Дайте батарее разрядиться ниже 25% перед началом ремонта. Заряженная батарея может загореться при повреждении.

Полностью выключите телефон и отключите все кабели.

Положите телефон на чистую, ровную поверхность задней стеклянной панелью вверх.

Разогрейте iOpener и приложите его к нижнему краю заднего стекла на две минуты.

Вы также можете использовать фен, тепловую пушку или горячую плиту — но сильный нагрев может повредить дисплеи и/или внутренние батареи, поэтому действуйте осторожно.

Следующие три шага показывают Anti-Clamp — инструмент, который мы разработали, чтобы упростить процедуру открывания. Если вы не используете Anti-Clamp, пропустите три шага вниз для альтернативного метода.

Для полного руководства по использованию Anti-Clamp ознакомьтесь с этим руководством.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti-Clamp.

Полностью разверните телефон и наденьте рычаги Anti-Clamp на левый край заднего стекла, ниже логотипа Google «G».

Разместите присоски ближе к нижнему краю телефона — одну с передней стороны и одну с задней.

Убедитесь, что присоска на внутреннем экране не касается рамки, иначе она не будет держаться.

Сожмите присоски вместе, чтобы создать вакуум на нужной области.

Если поверхность телефона слишком скользкая и Anti-Clamp не удерживается, вы можете использовать ленту для повышения сцепления. Если стекло треснуто, используйте транспортировочную ленту, чтобы присоски могли прилипнуть.

Поставьте под телефон объект, например коробку или стопку книг, чтобы он располагался ровно между рычагами Anti-Clamp.

Потяните синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начнут смещаться, снимите присоски и выровняйте рычаги снова.

Вставьте плоскую лопатку для открывания в зазор под задним стеклом.

Если Anti-Clamp не создаёт достаточного зазора, нагрейте область сильнее и поверните ручку на четверть оборота.

Не крутите ручку более чем на четверть оборота за один раз и ждите одну минуту между поворотами. Дайте Anti-Clamp и времени выполнить работу за вас.

Пропустите следующий шаг.

Прикрепите присоску к заднему стеклу как можно ближе к центру нижнего края.

Сильно и ровно потяните присоску вверх, чтобы создать зазор между задним стеклом и рамкой.

Вставьте лопатку для открывания в зазор.

В зависимости от возраста телефона это может быть сложно. Если возникают трудности, сильнее нагрейте край и попробуйте снова.

Если заднее стекло сильно треснуло, покрытие его слоем прозрачной транспортировочной ленты может позволить присоске прилипнуть. В качестве альтернативы вместо присоски можно использовать очень прочную ленту. Если ничего не помогает, можно приклеить присоску суперклеем к разбитому стеклу.

Не вставляйте лопатку глубже 3,5 мм при отделении клея заднего стекла, иначе вы рискуете повредить внутренние компоненты.

Проводите лопаткой взад и вперёд вдоль нижнего края, чтобы отделить клей.

Оставьте лопатку в нижнем левом углу перед продолжением.

Приложите разогретый iOpener к левому краю заднего стекла на две минуты.

Поверните лопатку вокруг нижнего левого угла, чтобы отделить клей.

Вставьте вторую лопатку в нижний левый угол.

Проводите лопаткой к верхнему левому углу, чтобы отделить клей.

Оставьте лопатку в верхнем левом углу перед продолжением.

Приложите разогретый iOpener к верхнему краю заднего стекла на две минуты.

Поверните лопатку вокруг верхнего левого угла, чтобы отделить клей.

Вставьте третью лопатку в верхний левый угол.

Проводите лопаткой к верхнему правому углу, чтобы отделить клей.

Приложите разогретый iOpener к правому краю заднего стекла на две минуты.

Этот острый угол очень хрупкий. Используйте много тепла и будьте очень осторожны вокруг угла на этом этапе.

Уголом лопатки добейтесь максимально плоского положения относительно заднего стекла.

Поверните монтажную лопаточку вокруг верхнего правого угла, чтобы разъединить клей.

Вставьте четвертую монтажную лопаточку в верхний правый угол.

Сдвиньте лопаточку вниз по направлению к нижнему правому углу, чтобы разъединить клей.

Этот острый угол очень хрупкий. Используйте много тепла и будьте очень осторожны вокруг угла на этом этапе.

Уголом лопатки добейтесь максимально плоского положения относительно заднего стекла.

Поверните лопаточку вокруг нижнего правого угла, чтобы разъединить клей.

Не снимайте заднее стекло полностью — оно всё ещё подключено к телефону кабелем.

На этом этапе заднее стекло должно быть отделено от рамы. Если по периметру остаётся сопротивление, используйте монтажную лопаточку, чтобы отделить оставшийся клей.

Поднимите левый край заднего стекла и перекиньте его через правый край телефона.

Перед продолжением положите заднее стекло справа от телефона.

В ходе ремонта следите за каждым винтом и убеждайтесь, что он возвращается точно на своё место.

Хотя в Pixel Fold используются винты Torx Plus, стандартные биты Torx также подходят. Используйте тот же размер или на размер больше (биты T3 или T4 для винтов Torx Plus 3IP) и прилагайте постоянное давление вниз, чтобы предотвратить срыв шлица.

Используйте отвертку Torx Plus 3IP, чтобы снять два винта длиной 2.8 мм, фиксирующих среднюю планку.

Используйте пинцет или пальцы, чтобы потянуть среднюю планку в сторону левого края телефона и освободить её защёлку.

Снимите среднюю планку.

При сборке вставьте защёлку средней планки под её паз в раме перед совмещением отверстий под винты.

Используйте наконечник лопатки, чтобы приподнять и отключить кабель заднего стекла от материнской платы.

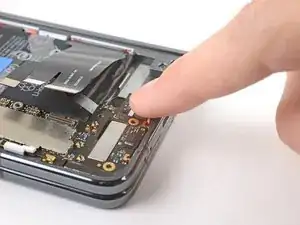

Для повторного присоединения таких защёлкивающихся разъёмов аккуратно выровняйте и нажмите одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте посередине. При смещении разъёма контакты могут погнуться и вызвать постоянное повреждение.

Снимите заднее стекло.

При обратной сборке:

Если вы повторно используете заднее стекло, удалите пинцетом крупные куски клея с края заднего стекла.

Повторите для клея на рамке.

Используйте изопропиловый спирт (>90%) и безворсовую ткань, чтобы удалить остатки клея.

Следуйте этому руководству для замены клеевой ленты заднего стекла на заранее вырезанные полосы.

Если у вас нет заранее вырезанных клеевых полос, используйте двустороннюю ленту, например Tesa Tape, чтобы закрепить заднее стекло на рамке.

Графитовая пластина очень хрупкая. Аккуратно отделяйте графитовую пластину на этом этапе, особенно если вы планируете её повторно использовать.

Графитовая пластина слабо приклеена к плате.

Отделяйте нижнюю часть графитовой пластины в сторону верха телефона, пока не получите доступ к нижней планке.

Используйте руки или ленту с слабым клеевым слоем, чтобы отвести графитовую пластину в сторону.

При обратной сборке:

Если вы полностью сняли графитовую пластину, следуйте этому руководству для её замены.

Если у вас нет заранее вырезанных клеевых полос для антенны, используйте двустороннюю ленту, например Tesa Tape, чтобы закрепить графитовую пластину на плате.

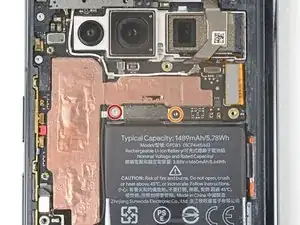

Используйте пинцет или чистый ноготь, чтобы снять чёрную крышку винта с верхнего винта на нижней планке.

Используйте отвертку Torx Plus 3IP, чтобы снять пять винтов длиной 3.1 мм, фиксирующих нижнюю планку.

Используйте пинцет или пальцы, чтобы потянуть нижнюю планку к нижнему краю телефона и освободить её защёлку.

Снимите нижнюю планку.

При сборке вставьте защёлку нижней планки под её паз на плате перед совмещением отверстий под винты.

Необходимо отключить два аккумулятора — по одному для каждой половины телефона.

Используйте наконечник лопатки, чтобы приподнять и отключить пресс-разъём кабеля базового аккумулятора.

Снимите серую проводящую ленту с нижнего межсоединительного кабеля.

Используйте острие лопатки, чтобы поддеть и отключить пресс‑разъёмы перевёрнутого аккумулятора и нижнего соединительного кабеля.

Необходимо отключить оба кабеля, чтобы разъём аккумулятора случайно не коснулся платы.

При сборке следующие два шага показывают, как заменить проводящую ленту перевёрнутого аккумулятора и нижнего соединительного кабеля.

Снимите новую проводящую ленту с подложки и приложите липкую сторону к разъёму нижнего соединительного кабеля, убедившись, что она перекрывает плату.

Используйте лопатку или пальцы, чтобы прижать проводящую ленту и приклеить её.

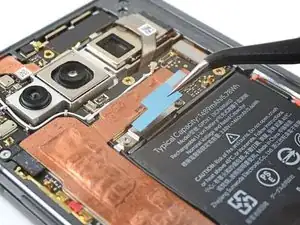

Используйте пинцет или пальцы, чтобы потянуть за язычок и оголить ленту.

Если графитовый лист зафиксирован лентой в стороне, снимите ленту сейчас.

Используйте острие лопатки, чтобы поддеть и отключить пресс‑разъём антенны ультра‑широкополосного диапазона.

Антенна ультра‑широкополосного диапазона слабо приклеена к графитовому листу.

Подденьте медиатор для вскрытия под антенну, чтобы отделить её клей.

Отделите антенну ультра‑широкополосного диапазона и извлеките её.

При сборке, если клей ещё липкий и целый, вы можете использовать его повторно. В противном случае следуйте этому руководству, чтобы заменить клей.

Если у вас нет заранее вырезанных клеевых полос, используйте двустороннюю ленту, например Tesa, чтобы закрепить антенну на плате.

Подденьте медиатор для вскрытия под верхнюю часть графитового листа, чтобы отделить клей термобарьерного изолятора.

Отделите графитовый лист от платы, чтобы разъединить оставшийся клей.

Снимите графитовый лист.

Если остался клей, используйте пинцет, чтобы снять его с платы.

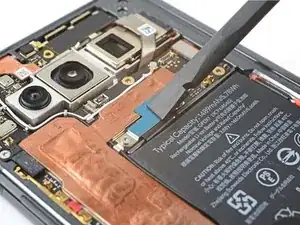

Не поддевайте аккумулятор лопаткой — вы рискуете повредить его.

Вставьте плоский конец лопатки между аккумулятором и нижним динамиком.

Поверните лопатку, чтобы разъединить клей, удерживающий нижний динамик.

Снимите нижний динамик.

При сборке, если клей ещё цел и липок, вы можете использовать его повторно. В противном случае следуйте этому руководству, чтобы заменить клей.

Если у вас нет заранее вырезанных клеевых полос, используйте двустороннюю ленту, например Tesa, чтобы закрепить динамик в корпусе.

Будьте осторожны на этом шаге: вы можете повредить мелкие поверхностно‑монтажные компоненты на плате. Не поддевайте под плату.

Используйте острие лопатки, чтобы поднять и отключить пресс‑разъём датчика отпечатка пальца.

Снимите ленту, покрывающую верхний соединительный кабель.

При сборке выполните следующие действия для замены проводящей ленты:

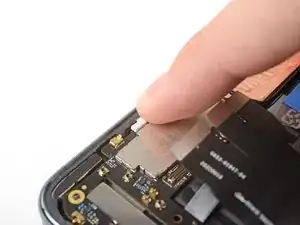

Снимите новую проводящую ленту с подложки и приложите липкую сторону к пресс‑разъёму, убедившись, что она перекрывает плату.

Используйте лопатку или пальцы, чтобы прижать проводящую ленту и приклеить её.

Используйте пинцет или пальцы, чтобы потянуть за язычок и оголить ленту.

Используйте отвёртку Torx Plus 3IP, чтобы выкрутить два винта, удерживающие верхний соединительный кабель:

Один винт длиной 2.8 мм

Один винт длиной 2.5 мм

Металлическая скоба, удерживающая разъём, является частью самого пресс‑разъёма. Не пытайтесь отделить скобу от разъёма.

Используйте острие лопатки, чтобы поддеть и отключить пресс‑разъём верхнего соединительного кабеля.

Будьте осторожны на этом шаге: вы можете повредить мелкие поверхностно‑монтажные компоненты на плате. Не поддевайте под плату.

Используйте плоский конец лопатки, чтобы поднять и отключить пресс‑разъём внутреннего экрана.

Поднимите кабель внутреннего экрана на 90° и отведите его через правый край телефона перед тем, как продолжить.

Используйте отвертку Torx Plus 3IP, чтобы выкрутить два винта длиной 2,8 мм, фиксирующих среднюю скобу.

Потяните верхнюю скобу в направлении левого края телефона, чтобы освободить её защёлки.

Снимите верхнюю скобу.

При сборке вставьте защёлки верхней скобы под их прорези в каркасе прежде чем совмещать отверстия для винтов.

Антенна 5G ммWave слабо приклеена к каркасу.

Вставьте наконечник лопатки между каркасом и правым краем антенны 5G ммWave.

Подденьте, чтобы разделить клей.

При сборке, если ваш клей всё ещё цел и липок, вы можете использовать его повторно. В противном случае следуйте этому руководству, чтобы заменить клей.

Если у вас нет специально вырезанных клеевых полос, используйте двусторонний скотч, например Tesa Tape, чтобы закрепить антенну на каркасе.

Вставьте наконечник лопатки под нижний правый угол разъёма фронтальной камеры.

Не вставляйте лопатку в другие места, иначе вы рискуете повредить поверхностно-установленные компоненты на плате.

Подденьте и отсоедините разъём фронтальной камеры.

Фронтальная камера приклеена к каркасу.

Нагрейте iOpener и приложите его к фронтальной камере на две минуты.

Вы также можете использовать фен или термопистолет, но будьте осторожны, чтобы не перегреть телефон. Не концентрируйте тепло в одной точке.

Используйте пинцет, чтобы взять фронтальную камеру за разъём как можно ближе к корпусу камеры.

Не защимляйте контакты разъёма, вы можете их согнуть.

Тяните строго вверх, чтобы отделить клей и снять фронтальную камеру.

При сборке, если ваш клей всё ещё цел и липок, вы можете использовать его повторно. В противном случае следуйте этому руководству, чтобы заменить клей.

Если у вас нет специально вырезанных клеевых полос, используйте двусторонний скотч, например Tesa Tape, чтобы закрепить фронтальную камеру на каркасе.

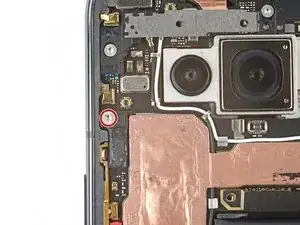

Используйте отвертку Torx Plus 3IP, чтобы выкрутить два винта, фиксирующих плату:

Один винт длиной 2,8 мм рядом с верхним левым углом

Один винт длиной 2,5 мм рядом с нижним правым углом

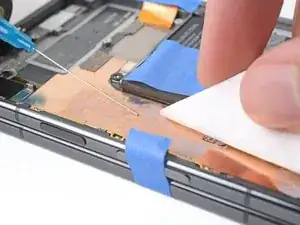

Используйте ленту с лёгким клеевым слоем, например малярную ленту, чтобы отвести три кабеля в сторону перед продолжением:

Кабель датчика отпечатка

Верхний соединительный кабель

Внутренний кабель экрана

Не сгибайте кабели под острым углом, чтобы не помять их.

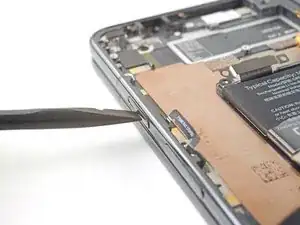

Вставьте плоский конец лопатки под верхнюю часть платы, рядом с выемкой для фронтальной камеры.

Подденьте, чтобы освободить плату от её верхнего направляющего штифта.

Будьте очень осторожны на этом шаге: плата хрупкая и в каркасе много вырезов. Двигайтесь медленно и не тяните плату рывком, если она застряла.

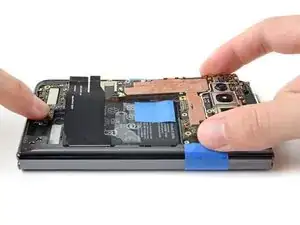

Возьмите плату за верхнюю часть пальцами.

Поднимайте плату вверх, одновременно аккуратно подталкивая её в направлении правого края телефона, чтобы освободить нижнюю защёлку.

Вы почувствуете некоторое сопротивление от белой скобы платы. Поднимайте медленно, пока она не выйдет из прорези в каркасе.

Вы также почувствуете сопротивление от теплоинтерфейса, скрепляющего плату с каркасом.

После освобождения защёлки поднимите плату строго вверх, чтобы снять её с нижнего направляющего штифта.

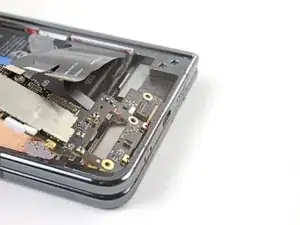

Снимите плату.

При сборке выполните следующие действия для очистки теплоинтерфейса:

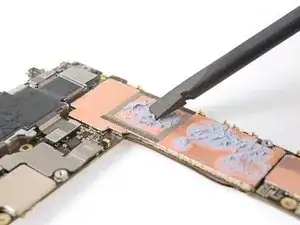

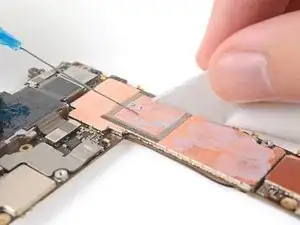

Используйте плоский конец лопатки, чтобы соскрести теплоинтерфейс с нижней стороны платы.

Очистите оставшиеся следы теплоинтерфейса изопропиловым спиртом (>90%) и либо кофейным фильтром, либо безворсовой тканью.

Повторите процесс очистки для теплоинтерфейса на каркасе.

При сборке следуйте этому руководству, чтобы нанести новый теплоинтерфейс на устройство.

При нанесении нового теплоинтерфейса используйте плоский конец лопатки, чтобы равномерно распределить его по плате. Постарайтесь соответствовать первоначальному слою.

Следующие четыре шага покажут, как установить плату обратно.

Вставьте разъём USB‑C в вырез в каркасе под небольшим углом.

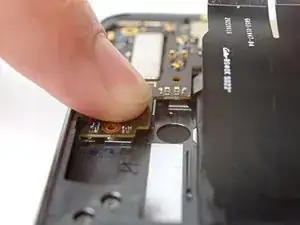

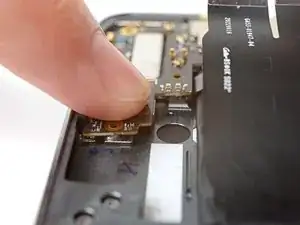

Пальцем прижмите разъём USB‑C вниз, пока оранжевая резиновая прокладка не станет заподлицо с вырезом — не перекрученной и не защемлённой.

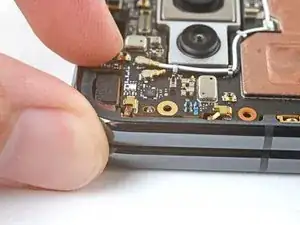

Прижмите нижнюю часть платы над её нижним направляющим штифтом и зацепите её пружинные разъёмы.

Продвигая плату в направлении нижнего края телефона, прижмите плату к её нижней металлической защёлке.

Нажмите на белую скобу платы логики, чтобы она разместилась под выступом на краю рамки.

Убедитесь, что все кабели расположены над платой логики, прежде чем закреплять её обратно в рамке. Если Вы ещё не приклеили их скотчем, сделайте это сейчас, чтобы не защемить их при работе.

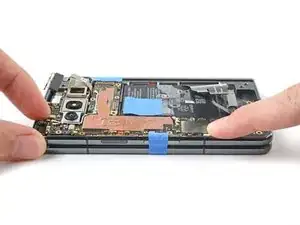

Нажимая на белую скобу платы логики, прижмите плату к левому краю телефона.

Разместите плату логики над верхним направляющим штырьком.

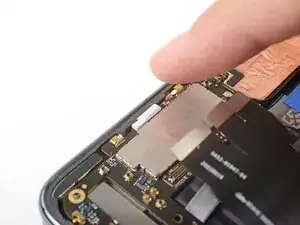

Нажмите вниз, чтобы зафиксировать плату логики.

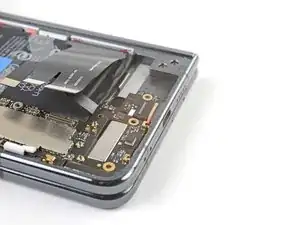

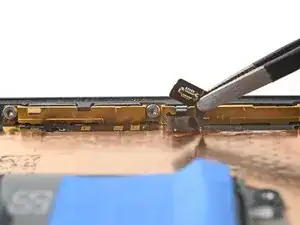

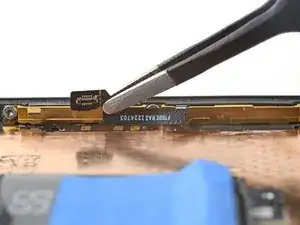

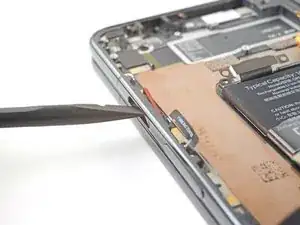

Кабель датчика отпечатка пальца слабо приклеен к стороне рамки.

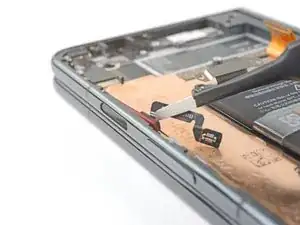

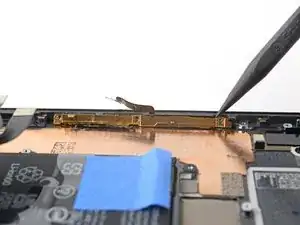

Отделите кабель датчика отпечатка пальца от рамки, чтобы разъединить клей.

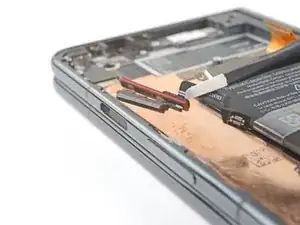

Переместите кабель через левый край телефона перед продолжением работы.

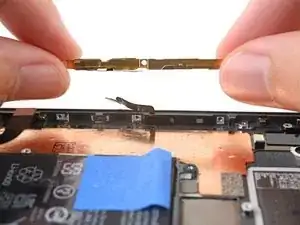

Плата крепления кнопок слабо приклеена к рамке.

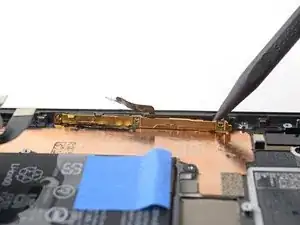

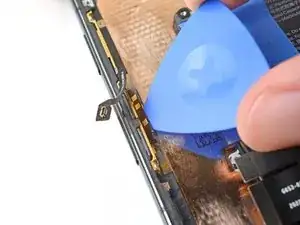

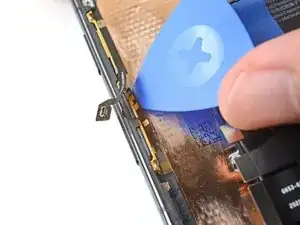

Просуньте медиатор для вскрытия под плату крепления кнопок, чтобы разъединить клей.

При сборке убедитесь, что плата размещена над её направляющими штырьками перед возвращением клеевого слоя на место.

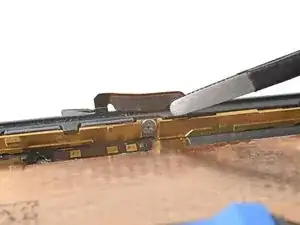

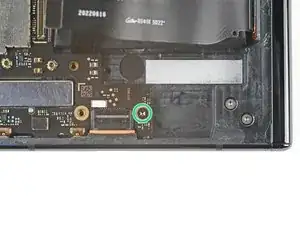

Используйте отвертку Torx Plus 3IP, чтобы выкрутить три винта длиной 2,3 мм, крепящие плату крепления кнопок.

Используйте наконечник лопатки, чтобы поддеть плату крепления кнопок и вынуть её из гнезда в рамке.

Снимите плату крепления кнопок.

Используйте лопатку, чтобы выдавить датчик отпечатка пальца из его гнезда в рамке.

Вы можете почувствовать некоторое сопротивление, так как датчик отпечатка пальца закреплён резиновым уплотнителем.

Снимите датчик отпечатка пальца.

При сборке вставьте датчик отпечатка пальца строго по прямой в его гнездо, не под углом, прежде чем прижать резиновый уплотнитель на место.
