Замена нижнего динамика Google Pixel Fold

Вставьте четвертый инструмент для открытия в верхний правый угол.

Переместите инструмент для открытия к нижнему правому углу, чтобы отделить клей.

Этот острый угол очень хрупкий. Используйте много тепла и будьте очень осторожны вокруг угла на этом этапе.

Угол наклона вашего инструмента должен быть как можно более плоским по отношению к заднему стеклу.

Поверните инструмент для открытия вокруг нижнего правого угла, чтобы отделить клей.

Не удаляйте заднее стекло полностью, так как оно все еще соединено с телефоном кабелем.

На этом этапе заднее стекло должно быть отделено от рамки. Если есть сопротивление вокруг краев, используйте инструмент для открытия, чтобы отделить оставшийся клей.

Поднимите левый край заднего стекла вверх и над правым краем телефона.

Уложите заднее стекло на правую сторону телефона перед продолжением.

Во время этого ремонта отслеживайте каждый винт и убедитесь, что он вернется точно на то место, откуда был взят.

Хотя Pixel Fold использует винты Torx Plus, стандартные битки Torx также подходят. Используйте тот же размер или на один размер больше (битки Torx T3 или T4 с винтами Torx Plus 3IP) и прикладывайте постоянное давление вниз, чтобы избежать срыва.

Используйте отвертку Torx Plus 3IP, чтобы удалить два винта длиной 2.8 мм, удерживающих среднюю скобу.

Используйте пинцет или пальцы, чтобы потянуть среднюю скобу к левому краю телефона и освободить её фиксатор.

Удалите среднюю скобу.

Во время сборки снова вставьте фиксатор средней скобы под её слот в рамке перед выравниванием отверстий для винтов.

Используйте кончик лопатки, чтобы приподнять и отключить кабель заднего стекла от материнской платы.

Чтобы повторно подключить разъемы как этот, аккуратно выровняйте и надавите с одной стороны, пока он не зафиксируется, затем повторите с другой стороны. Не надавливайте по центру. Если разъем смещен, контакты могут согнуться и вызвать постоянные повреждения.

Удалите заднее стекло.

Во время сборки:

Если вы повторно используете ваше заднее стекло, используйте пинцет, чтобы удалить крупные куски клея с периметра заднего стекла.

Повторите для любого клея на рамке.

Используйте изопропиловый спирт (>90%) и безворсовую ткань, чтобы удалить любые остатки клея.

Следуйте этому руководству, чтобы заменить клей под задним стеклом на специальные полоски.

Если у вас нет специальных полосок клея, используйте двусторонний скотч, например, Tesa Tape, чтобы прикрепить заднее стекло к рамке.

Графитовая пленка очень хрупкая. Будьте осторожны, отсоединяя графитовую пленку на этом этапе, особенно если вы собираетесь ее снова использовать.

Графитовая пленка слегка приклеена к логической плате.

Отделите нижнюю часть графитовой пленки к верхней части телефона, пока не получите доступ к нижней скобе.

Используйте свои руки или ленту с легким клеем, чтобы удерживать графитовую пленку в стороне.

Во время сборки:

Если вы полностью удалили свою графитовую пленку, следуйте этому руководству, чтобы заменить её.

Если у вас нет специальных полосок клея для антенны, используйте двусторонний скотч, например, Tesa Tape, чтобы прикрепить графитовую пленку к логической плате.

Используйте пинцет или чистый ноготь, чтобы снять черную крышку винта с верхнего винта на нижней скобе.

Используйте отвертку Torx Plus 3IP, чтобы удалить пять винтов длиной 3.1 мм, удерживающих нижнюю скобу.

Используйте пинцет или пальцы, чтобы потянуть нижнюю скобу к нижнему краю телефона и освободить её фиксатор.

Удалите нижнюю скобу.

Во время сборки снова вставьте фиксатор нижней скобы под её слот на логической плате перед выравниванием отверстий для винтов.

Есть две батареи, которые нужно отключить, по одной для каждой половины телефона.

Используйте кончик лопатки, чтобы приподнять и отключить разъем кабеля аккумулятора.

Снимите серую проводящую ленту с нижнего соединительного кабеля.

Используйте尖кий конец лопатки, чтобы приподнять и отключить разъемы аккумулятора и нижнего соединительного штыревого разъема.

Необходимо отключить оба кабеля, чтобы предотвратить случайное соприкосновение разъема аккумулятора с материнской платой.

При повторной сборке на следующих двух шагах показано, как заменить аккумулятор и проводящий скотч нижнего соединительного кабеля.

Снимите новый проводящий скотч с подложки и приложите клеевой стороной к нижнему соединительному разъему, убедившись, что он покрывает материнскую плату.

Используйте лопатку или пальцы, чтобы прижать проводящий скотч и зафиксировать его.

Используйте пинцет или пальцы, чтобы потянуть за вкладку и оголить скотч.

Динамик слегка приклеен к корпусу.

Не поддевать лопаткой, так как вы рискуете повредить аккумулятор.

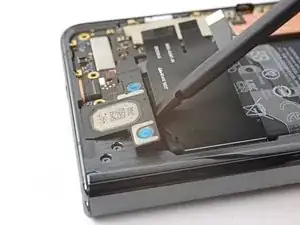

Вставьте плоский конец лопатки между аккумулятором и нижним динамиком.

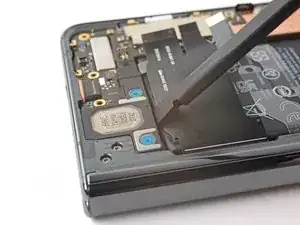

Поверните лопатку, чтобы отделить клей, удерживающий нижний динамик.

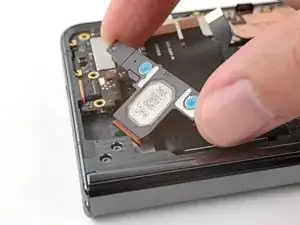

Удалите нижний динамик.

Во время повторной сборки, если ваш клей все еще цел и липкий, вы можете его повторно использовать. В противном случае следуйте этой инструкции, чтобы заменить его на полоски, вырезанные по размеру.

Если у вас нет полосок клея, вырезанных по размеру, используйте двусторонний скотч, например, Tesa Tape, чтобы зафиксировать динамик на корпусе.
