Замена кнопки регулировки громкости Google Pixel Fold
Это руководство по ремонту подготовлено сотрудниками iFixit и не получало одобрения от Google. Узнайте больше о наших руководствах по ремонту здесь.
Используйте это руководство для замены кнопки громкости в вашем Google Pixel Fold.
Шаг 1

Перед началом ремонта разрядите аккумулятор до уровня ниже 25%. Заряженный аккумулятор может воспламениться при повреждении.
Полностью выключите телефон и отключите все кабели.
Шаг 2

Положите телефон на чистую ровную поверхность так, чтобы заднее стекло было направлено вверх.
Нагрейте iOpener и приложите его к нижнему краю заднего стекла на две минуты.
Также можно использовать фен, тепловую пушку или плиту для разогрева — но сильный нагрев может повредить дисплеи и/или внутренние аккумуляторы, поэтому действуйте осторожно.
Шаг 3


Следующие три шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы облегчить процедуру открытия. Если вы не используете Anti-Clamp, пропустите три шага вниз для альтернативного метода.
Полные инструкции по использованию Anti-Clamp см. в этом руководстве.
Оттяните синюю рукоятку назад, чтобы разблокировать рычаги Anti-Clamp.
Полностью разверните телефон и наденьте рычаги Anti-Clamp на левый край заднего стекла, ниже логотипа Google «G».
Расположите присоски рядом с нижним краем телефона — одна спереди, одна сзади.
Убедитесь, что присоска на внутреннем экране не касается рамки, иначе она не будет держаться должным образом.
Сожмите присоски вместе, чтобы создать вакуум в нужной области.
Если поверхность телефона слишком скользкая и Anti-Clamp не удерживается, можно использовать ленту для создания более захватывающей поверхности. Если стекло треснуло, наклейте упаковочную ленту, чтобы помочь присоскам прилипнуть.
Шаг 4


Поместите под телефон предмет, например коробку или стопку книг, чтобы он находился вровень между рычагами Anti-Clamp.
Потяните синюю рукоятку вперёд, чтобы зафиксировать рычаги.
Поверните рукоятку по часовой стрелке на 360 градусов или пока присоски не начнут растягиваться.
Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, снимите присоски и выровняйте рычаги заново.
Шаг 5

Вставьте медиатор для вскрытия в образовавшийся зазор под задним стеклом.
Если Anti-Clamp не создаёт достаточного зазора, примените дополнительный нагрев к этой области и поверните рукоятку на четверть оборота.
Не делайте больше четверти оборота за раз и делайте паузу в одну минуту между поворотами. Дайте Anti-Clamp и времени выполнить работу.
Пропустите следующий шаг.
Шаг 6


Прикрепите присоску к заднему стеклу как можно ближе к центру нижнего края.
Резким равномерным усилием потяните присоску вверх, чтобы создать зазор между задним стеклом и рамой.
Вставьте медиатор в образовавшийся зазор.
В зависимости от возраста телефона это может быть сложно. Если возникают трудности, примените дополнительный нагрев к краю и попробуйте снова.
Если заднее стекло сильно треснуло, покрытие его слоем прозрачной упаковочной ленты может позволить присоске прилипнуть. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, присоску можно приклеить суперклеем к разбитому стеклу.
Шаг 7


Не вставляйте медиатор глубже 3,5 мм при отделении клея заднего стекла — вы рискуете повредить внутренние компоненты.
Проведите медиатором назад и вперёд вдоль нижнего края, чтобы отделить клей.
Оставьте медиатор в нижнем левом углу перед продолжением.
Шаг 8

Приложите нагретый iOpener к левому краю заднего стекла на две минуты.
Шаг 9

Поверните медиатор вокруг нижнего левого угла, чтобы отделить клей.
Шаг 10


Вставьте второй медиатор в нижнем левом углу.
Проведите медиатором к верхнему левому углу, чтобы отделить клей.
Оставьте медиатор в верхнем левом углу перед продолжением.
Шаг 11

Приложите нагретый iOpener к верхнему краю заднего стекла на две минуты.
Шаг 12

Поверните медиатор вокруг верхнего левого угла, чтобы отделить клей.
Шаг 13

Вставьте третий медиатор в верхнем левом углу.
Проведите медиатором к верхнему правому углу, чтобы отделить клей.
Шаг 14

Приложите нагретый iOpener к правому краю заднего стекла на две минуты.
Шаг 15

Этот острый угол очень хрупкий. Используйте много нагрева и будьте очень осторожны вокруг угла на этом шаге.
Наклоните медиатор так, чтобы он был как можно более плоским относительно заднего стекла.
Поверните медиатор вокруг правого верхнего угла, чтобы отделить клей.
Шаг 16


Вставьте четвёртый медиатор в правый верхний угол.
Сдвиньте медиатор к правому нижнему углу, чтобы отделить клей.
Шаг 17

Этот острый угол очень хрупкий. Используйте много нагрева и будьте очень осторожны вокруг угла на этом шаге.
Наклоните медиатор так, чтобы он был как можно более плоским относительно заднего стекла.
Поверните медиатор вокруг правого нижнего угла, чтобы отделить клей.
Шаг 18


Не снимайте заднее стекло полностью — оно всё ещё соединено с телефоном кабелем.
На этом этапе заднее стекло должно быть отделено от рамки. Если по периметру всё ещё есть сопротивление, используйте медиатор, чтобы отделить оставшийся клей.
Поднимите левый край заднего стекла и перекиньте его через правый край телефона.
Положите заднее стекло справа от телефона перед продолжением работы.
Шаг 19

Во время ремонта следите за каждым винтом и убеждайтесь, что он возвращается точно туда, откуда был снят.
Хотя в Pixel Fold используются винты Torx Plus, подойдут и стандартные биты Torx. Используйте тот же размер или на один размер больше (биты T3 или T4 Torx с винтами Torx Plus 3IP) и применяйте постоянное нажатие вниз, чтобы избежать срезания шлицов.
Используйте отвёртку Torx Plus 3IP, чтобы выкрутить два винта длиной 2,8 мм, фиксирующие среднюю скобу.
Шаг 20


Используйте пинцет или пальцы, чтобы потянуть среднюю скобу к левому краю телефона и освободить её защёлку.
Снимите среднюю скобу.
При сборке заново вставьте защёлку средней скобы под её паз в рамке перед совмещением отверстий под винты.
Шаг 21

Используйте острый конец лопатки, чтобы поддеть и отсоединить кабель заднего стекла от материнской платы.
Чтобы повторно подключить такие защёлкивающиеся разъёмы, аккуратно совместите и надавите на одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте посередине. Если разъём смещён, контакты могут погнуться и получить необратимое повреждение.
Шаг 22

Снимите заднее стекло.
Шаг 23

При сборке заново:
Если вы повторно используете своё заднее стекло, используйте пинцет, чтобы удалить крупные куски клея с кромки заднего стекла.
Повторите для клея на рамке.
Используйте изопропиловый спирт (>90%) и безворсовую ткань, чтобы удалить остатки клея.
Следуйте этому руководству, чтобы заменить клей для заднего стекла на ленты, вырезанные по размеру.
Если у вас нет специальных вырезанных клейких лент, используйте двустороннюю ленту, например Tesa Tape, чтобы закрепить заднее стекло на рамке.
Шаг 24


Графитовая пластина очень хрупкая. Аккуратно отлепляйте графитовую пластину на этом шаге, особенно если вы собираетесь её повторно использовать.
Графитовая пластина слабо приклеена к плате.
Отклейте нижнюю часть графитовой пластины в направлении к верху телефона, чтобы получить доступ к нижней скобе.
Используйте руки или ленту со слабым клеем, чтобы отвести графитовую пластину в сторону.
При сборке заново:
Если вы полностью сняли графитовую пластину, следуйте этому руководству, чтобы заменить её.
Если у вас нет специальных вырезанных клейких лент для антенны, используйте двустороннюю ленту, например Tesa Tape, чтобы закрепить графитовую пластину на плате.
Шаг 25


Используйте пинцет или чистый ноготь, чтобы снять чёрную крышку винта с верхнего винта на нижней скобе.
Шаг 26

Используйте отвёртку Torx Plus 3IP, чтобы выкрутить пять винтов длиной 3,1 мм, фиксирующих нижнюю скобу.
Шаг 27


Используйте пинцет или пальцы, чтобы потянуть нижнюю скобу к нижнему краю телефона и освободить её защёлку.
Снимите нижнюю скобу.
При сборке заново вставьте защёлку нижней скобы под её паз на плате перед совмещением отверстий под винты.
Шаг 28

Вам нужно отключить две батареи, по одной для каждой половины телефона.
Используйте острый конец лопатки, чтобы поддеть и отсоединить защёлкивающийся кабель основной батареи.
Шаг 29

Снимите серую проводящую ленту с нижнего соединительного кабеля.
Шаг 30


Используйте наконечник лопатки, чтобы приподнять и отсоединить нажимные разъёмы аккумулятора с откидной клеммой и нижнего межсоединительного кабеля.
Необходимо отключить оба кабеля, чтобы разъём аккумулятора случайно не коснулся платы.
Шаг 31


При сборке следующие два шага показывают, как заменить проводящую ленту для аккумулятора с откидной клеммой и нижнего межсоединительного кабеля.
Снимите новую проводящую ленту с подложки и приложите липкую сторону к разъёму нижнего межсоединительного кабеля, убедившись, что она перекрывает плату.
Шаг 32


Используйте лопатку или пальцы, чтобы прижать проводящую ленту и закрепить её.
Используйте пинцет или пальцы, чтобы потянуть за язычок и обнажить ленту.
Шаг 33

Если графитовая пластина закреплена лентой в стороне, снимите ленту сейчас.
Используйте наконечник лопатки, чтобы приподнять и отсоединить нажимной разъём антенны сверхширокополосной связи.
Шаг 34

Антенна сверхширокополосной связи слабо приклеена к графитовой пластине.
Сдвиньте медиатор под антенну, чтобы отделить её клей.
Шаг 35

Поднимите антенну сверхширокополосной связи и снимите её.
При сборке, если клей ещё липкий и цел, вы можете использовать его повторно. В противном случае следуйте этому руководству, чтобы заменить его.
Если у вас нет заранее вырезанных клеевых полос, используйте двустороннюю ленту, например Tesa, чтобы прикрепить антенну к плате.
Шаг 36


Сдвиньте медиатор под верхнюю часть графитовой пластины, чтобы отделить термоизоляционный клей.
Шаг 37


Отклейте графитовую пластину от платы, чтобы отделить оставшийся клей.
Снимите графитовую пластину.
Шаг 38

Если остались фрагменты клея, используйте пинцет, чтобы снять их с платы.
Шаг 39


Не поддевайте аккумулятор лопаткой, чтобы не повредить его.
Вставьте плоский конец лопатки между аккумулятором и нижним динамиком.
Поверните лопатку, чтобы отделить клей, удерживающий нижний динамик.
Снимите нижний динамик.
При сборке, если клей ещё цел и липок, вы можете использовать его повторно. В противном случае следуйте этому руководству, чтобы заменить клей.
Если у вас нет заранее вырезанных клеевых полос, используйте двустороннюю ленту, например Tesa, чтобы закрепить динамик в рамке.
Шаг 40

Будьте осторожны на этом шаге — вы рискуете повредить маленькие поверхностно-монтируемые компоненты на плате. Не поддевайте плату лопаткой.
Используйте наконечник лопатки, чтобы приподнять и отсоединить нажимной разъём датчика отпечатков пальцев.
Шаг 41

Отклейте ленту, покрывающую верхний межсоединительный кабель.
Шаг 42


При сборке выполните следующие действия, чтобы заменить проводящую ленту:
Снимите новую проводящую ленту с подложки и приложите липкую сторону к нажимному разъёму, убедившись, что она перекрывает плату.
Используйте лопатку или пальцы, чтобы прижать проводящую ленту и закрепить её.
Используйте пинцет или пальцы, чтобы потянуть за язычок и обнажить ленту.
Шаг 43

Используйте отвертку Torx Plus 3IP, чтобы снять два винта, фиксирующие верхний межсоединительный кабель:
Один винт длиной 2.8 мм
Один винт длиной 2.5 мм
Шаг 44

Металлическая скоба, фиксирующая разъём, является частью самого нажимного разъёма. Не пытайтесь снять скобу с разъёма.
Используйте наконечник лопатки, чтобы приподнять и отсоединить нажимной разъём верхнего межсоединительного кабеля.
Шаг 45


Будьте осторожны на этом шаге — вы рискуете повредить маленькие поверхностно-монтируемые компоненты на плате. Не поддевайте плату лопаткой.
Используйте плоский конец лопатки, чтобы приподнять и отсоединить нажимной разъём внутреннего экрана.
Поднимите кабель внутреннего экрана на 90° через правый край телефона перед продолжением.
Шаг 46

Используйте отвертку Torx Plus 3IP, чтобы удалить два винта длиной 2.8 мм, фиксирующие среднюю скобу.
Шаг 47


Потяните верхнюю скобу в сторону левого края телефона, чтобы освободить её защёлки.
Снимите верхнюю скобу.
При сборке вставьте защёлки верхней скобы под их направляющие в раме перед выравниванием отверстий под винты.
Шаг 48


Антенна 5G mmWave слабо приклеена к раме.
Вставьте наконечник лопатки между рамой и правым краем антенны 5G mmWave.
Подденьте, чтобы отделить клей.
При сборке, если ваш клей ещё цел и липкий, вы можете его повторно использовать. В противном случае следуйте этому руководству, чтобы заменить клей.
Если у вас нет заранее вырезанных клеевых полос, используйте двустороннюю ленту, например Tesa Tape, чтобы закрепить антенну на раме.
Шаг 49

Вставьте наконечник лопатки под нижний правый угол разъёма фронтальной камеры с контактной защёлкой.
Не вставляйте лопатку в других местах, иначе вы рискуете повредить поверхностно-монтируемые компоненты на плате.
Подденьте и отсоедините разъём фронтальной камеры.
Шаг 50

Фронтальная камера приклеена к раме.
Нагрейте iOpener и приложите его к фронтальной камере на две минуты.
Вы также можете использовать фен или тепловую пушку, но будьте осторожны, чтобы не перегреть телефон. Не концентрируйте тепло в одной точке.
Шаг 51


Используйте пинцет, чтобы захватить фронтальную камеру за её разъём как можно ближе к корпусу камеры.
Не сжимайте контакты разъёма, вы можете их погнуть.
Тяните строго вверх, чтобы отделить клей и снять фронтальную камеру.
При сборке, если ваш клей ещё цел и липкий, вы можете его повторно использовать. В противном случае следуйте этому руководству, чтобы заменить клей.
Если у вас нет заранее вырезанных клеевых полос, используйте двустороннюю ленту, например Tesa Tape, чтобы закрепить фронтальную камеру на раме.
Шаг 52

Используйте отвертку Torx Plus 3IP, чтобы удалить два винта, крепящих плату логики:
Один винт длиной 2.8 мм возле верхнего левого угла
Один винт длиной 2.5 мм возле нижнего правого угла
Шаг 53

Используйте ленту с лёгким клеем, например малярную ленту, чтобы отвести три кабеля в сторону перед продолжением:
Кабель датчика отпечатков
Верхний межсоединительный кабель
Внутренний кабель экрана
Не сгибайте кабели под острым углом, чтобы не повредить их.
Шаг 54


Вставьте плоский конец лопатки под верхнюю часть платы логики, рядом с выемкой для фронтальной камеры.
Подденьте, чтобы освободить плату логики от верхнего направляющего штифта.
Шаг 55


Будьте очень осторожны на этом шаге, так как плата логики хрупкая и в раме много вырезов. Действуйте медленно и не дергайте плату, если она застряла.
Возьмитесь за верхнюю часть платы логики пальцами.
Поднимайте плату логики вверх, одновременно осторожно подтягивая её к правому краю телефона, чтобы освободить нижнюю защёлку.
Вы почувствуете некоторое сопротивление от белой скобы платы логики. Поднимайте медленно, пока она не выйдет из паза в раме.
Вы также почувствуете сопротивление от термопасты, скрепляющей плату логики с рамой.
После освобождения защёлки поднимите строго вверх, чтобы снять плату логики с нижнего направляющего штифта.
Снимите плату логики.
Шаг 56


При сборке выполните следующие действия для очистки термопасты:
Используйте плоский конец лопатки, чтобы соскрести термопасту с нижней стороны платы логики.
Удалите остатки термопасты изопропиловым спиртом (>90%) и либо бумажным кофейным фильтром, либо безворсовой салфеткой.
Повторите процесс очистки для термопасты на раме.
При сборке следуйте этому руководству, чтобы заново нанести термопасту на устройство.
При нанесении новой термопасты используйте плоский конец лопатки, чтобы равномерно распределить её по плате логики. Постарайтесь повторить оригинальное распределение.
Шаг 57


Следующие четыре шага покажут, как переустановить плату логики.
Вставьте порт USB‑C в его вырез в раме под небольшим углом.
Прижмите порт USB‑C пальцем вниз, пока оранжевая резиновая прокладка не станет заподлицо с вырезом — не перекрученной и не смятой.
Нажмите нижнюю часть платы логики на её нижний направляющий штифт и зацепите её пружинные контакты.
Шаг 58


Нажимая плату логики в направлении нижнего края телефона, вдавите плату логики в её нижнюю металлическую защёлку.
Шаг 59

Нажмите на белый кронштейн платы логики, чтобы он сел под уступ по краю рамки.
Шаг 60


Убедитесь, что все кабели находятся поверх платы логики перед её закреплением в рамке. Если вы ещё не заклеили их, сделайте это сейчас, чтобы не прищемить их во время работы.
Держа надавленным белый кронштейн платы логики, прижмите плату к левому краю телефона.
Разместите плату логики над верхним направляющим штифтом.
Нажмите вниз, чтобы зафиксировать плату логики.
Шаг 61


Кабель датчика отпечатка лёгко приклеен к боковой части рамки.
Отделите кабель датчика отпечатка от рамки, чтобы разъединить клей.
Перед продолжением переместите кабель через левый край телефона.
Шаг 62

Плата кронштейна кнопок слегка приклеена к рамке.
Просуньте медиатор под плату кронштейна кнопок, чтобы разъединить клей.
При сборке убедитесь, что плата размещена над направляющими штифтами перед повторным закреплением клея.
Шаг 63

Используйте отвертку Torx Plus 3IP, чтобы выкрутить три винта длиной 2,3 мм, фиксирующие кронштейн кнопок.
Шаг 64


Используйте острие лопатки, чтобы поддеть кронштейн кнопок и вывести его из впадины в рамке.
Снимите кронштейн кнопок.
Шаг 65

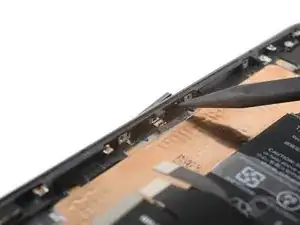

Используйте острие лопатки, чтобы вытолкнуть штифты кнопки регулировки громкости из их углублений в рамке.
Возможно, потребуется поочерёдно работать со штифтами несколько раз, чтобы полностью их отделить.

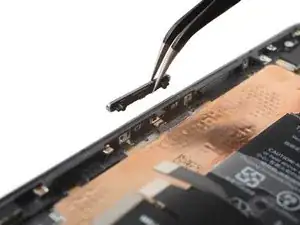

Снимите кнопку регулировки громкости.
Шаг 66

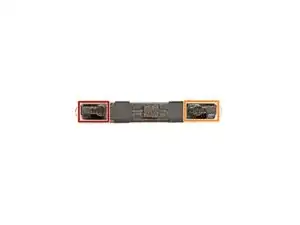

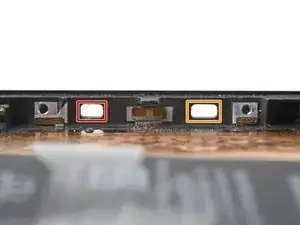

При сборке убедитесь, что штифты кнопки регулировки громкости вставлены в соответствующие выемки перед тем, как продавливать их через рамку.
Заключение
Отнесите электронные отходы к переработчику с сертификацией R2 или e‑Stewards.
Сравните вашу новую запасную деталь с оригинальной — возможно, потребуется перенести оставшиеся компоненты или удалить защитные плёнки с новой детали перед установкой.
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Чтобы запустить тест диагностики с встроенным инструментом Pixel Diagnostic, нажмите сюда.
Ремонт не удался? Попробуйте базовую диагностику или обратитесь за помощью в сообщество Google Pixel Fold Answers.
Перевод руководства с ifixit.com
