Замена верхнего динамика Google Pixel Fold

Перед началом ремонта разрядите батарею ниже 25%. Заряженная батарея может загореться при повреждении.

Полностью выключите телефон и отсоедините все кабели.

Разогрейте iOpener и приложите его к нижнему краю экрана на две минуты.

Пока вы ждёте, пока клей размягчится, обратите внимание на следующее:

Клей находится под тёмной чёрной рамкой вокруг экрана.

Во время процедуры снятия экрана необходимо вводить лопатку только на глубину рамки.

Не вводите лопатку глубже, иначе вы рискуете повредить экран и внутренние компоненты.

Приложите присоску к экрану как можно ближе к центру нижнего края.

Потяните присоску вверх сильной, ровной силой, чтобы создать зазор между экраном и рамкой.

Вставьте лопатку в образовавшийся зазор.

В зависимости от возраста телефона это может быть сложно. Если возникают трудности, приложите больше тепла к краю и попробуйте снова.

Если экран сильно треснул, покрытие его слоем прозрачной упаковочной ленты может позволить присоске приклеиться. В качестве альтернативы вместо присоски можно использовать очень прочную ленту. Если ничего не помогает, вы можете приклеить присоску к экрану суперклеем.

Проведите лопатку вдоль нижнего края, чтобы отделить клей.

Оставьте лопатку в правом нижнем углу перед продолжением.

Приложите разогретый iOpener к правому краю экрана на две минуты.

Поверните лопатку вокруг правого нижнего угла, чтобы отделить клей.

Вставьте новую лопатку в правый нижний угол.

Проведите лопатку к правому верхнему углу, чтобы отделить клей.

Оставьте лопатку в правом верхнем углу перед продолжением.

Приложите разогретый iOpener к верхнему краю экрана на две минуты.

Поверните лопатку вокруг правого верхнего угла, чтобы отделить клей.

Вставьте новую лопатку в правый верхний угол.

Проведите лопатку к левому верхнему углу, чтобы отделить клей.

Приложите разогретый iOpener к левому краю экрана на две минуты.

Острый угол очень хрупок. Используйте достаточно тепла и будьте очень осторожны вокруг угла на этом шаге.

Наклоните лопатку так, чтобы она была как можно более плоской относительно экрана.

Поверните лопатку вокруг левого верхнего угла, чтобы отделить клей.

Вставьте новую лопатку в левый верхний угол.

Проведите лопатку к левому нижнему углу, чтобы отделить клей.

Острый угол очень хрупок. Используйте достаточно тепла и будьте очень осторожны вокруг угла на этом шаге.

Наклоните лопатку так, чтобы она была как можно более плоской относительно экрана.

Поверните лопатку вокруг нижнего левого угла, чтобы отделить клей.

Небольшая клейкая полоска фиксирует экран рядом с правым верхним углом телефона.

Следующие три шага покажут, как отделить этот клей.

Разогрейте iOpener и приложите его к правому верхнему углу экрана на две минуты.

Вставьте лопатку под правый край экрана, около правого верхнего угла.

Вдавите лопатку под экран как можно дальше, не теряя захвата.

Будьте очень осторожны на этом шаге — существует риск повредить экран. Работайте медленно и при необходимости применяйте больше тепла.

Поворачивайте медиатор для вскрытия туда‑обратно, чтобы разъединить клей.

Если вы не чувствуете, что клей разъединяется, примените больше тепла или вставьте медиатор под другим углом.

На данном этапе экран должен отделиться от корпуса. Если по периметру всё ещё чувствуется сопротивление, используйте медиатор, чтобы отделить оставшийся клей.

Не снимайте экран пока — он всё ещё подключён к телефону кабелем.

Поднимите левый край экрана вверх и переложите через правый край телефона.

Дайте экрану опереться рядом с телефоном прежде чем продолжить.

В ходе ремонта отслеживайте каждую винтик и убедитесь, что он возвращается на своё место.

Хотя в Pixel Fold используются винты Torx Plus, подойдут также стандартные биты Torx. Используйте тот же размер или на один размер больше (биты T3 Torx или T4 с винтами 3IP Torx Plus) и прикладывайте постоянное, направленное вниз усилие, чтобы избежать срыва шлица.

Используйте отвертку Torx Plus 3IP, чтобы выкрутить пять винтов длиной 2.5 мм, фиксирующих нижнюю скобу.

Используйте пинцет или пальцы, чтобы снять нижнюю скобу.

При обратной сборке убедитесь, что нижняя скоба установлена на двух направляющих штырях перед повторным закреплением.

Не подденьте батарею на этом шаге. Введите лопатку под левый или правый край разъёма с прижимом.

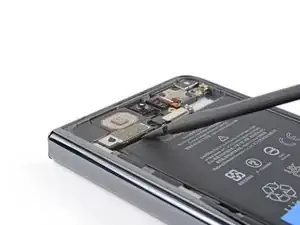

Используйте плоский конец лопатки, чтобы поднять и отсоединить прижимной разъём батареи флип‑модуля.

Чтобы снова присоединить такие прижимные разъёмы, аккуратно выровняйте и прижмите одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте по центру. При неправильном совмещении контакты могут погнуться и привести к необратимому повреждению.

Вставьте наконечник лопатки под короткий край разъёма экрана, обращённый к нижней части телефона.

Не вводите лопатку в другие места — вы рискуете повредить компоненты, припаянные на поверхность платы.

Подденьте вверх, чтобы отсоединить прижимной разъём экрана.

Снимите экран.

Задняя часть экрана Pixel очень хрупкая. Даже небольшая царапина или вмятина могут повредить экран.

Чтобы не повредить ваш экран или заменяемый экран:

При обращении держите экран за его края.

При укладывании экрана на рабочую поверхность убедитесь, что нижняя часть экрана ничему не соприкасается. Рассмотрите возможность использования мягкой, не оставляющей ворса ткани.

При обратной сборке выполните следующее:

Если вы повторно используете экран, используйте пинцет, чтобы удалить крупные куски клея с периметра экрана.

Повторите для клея на корпусе, включая маленький кусочек клея в верхнем правом углу телефона.

Если клей в верхнем правом углу всё ещё цел и липок, его можно использовать повторно.

Используйте изопропиловый спирт (>90%) и ткань, не оставляющую ворса, чтобы удалить оставшиеся следы клея.

Следуйте этому руководству, чтобы заменить клеевые полосы экрана.

Если у вас нет клеевых лент с индивидуальной вырубкой, используйте двустороннюю ленту, например Tesa, чтобы закрепить экран в корпусе.

Используйте отвертку Torx Plus 3IP, чтобы выкрутить три винта длиной 2.5 мм, фиксирующих верхнюю скобу.

В правом верхнем углу телефона находится магнит. При выкручивании близлежащих винтов они могут прилипнуть к магниту.

Если у вас возникают трудности с вворачиванием этих винтов, используйте пинцет, чтобы удерживать винт на месте при закручивании первых нескольких витков.

Вибромотор флип‑модуля прикреплён к нижней стороне верхней скобы.

Потяните верхнюю скобу в сторону левого края телефона, чтобы отделить её от выемки в корпусе.

Снимите верхнюю скобу.

При обратной сборке вставьте правый край верхней скобы под его кромку в корпусе перед выравниванием отверстий под винты.

Не подденьте батарею лопаткой — вы рискуете её повредить.

Верхний динамик слабо приклеен к корпусу.

Вставьте плоский конец лопатки между батареей и нижним краем верхнего динамика.

Поверните лопатку, чтобы разъединить клей, удерживающий нижнюю часть динамика.

Снимите верхний динамик.

При обратной сборке, если клей всё ещё цел и липок, его можно использовать повторно. В противном случае следуйте этому руководству, чтобы заменить клей.

Если у вас нет клеевых лент с индивидуальной вырубкой, используйте двустороннюю ленту, например Tesa, чтобы закрепить динамик в корпусе.
