Замена задних камер Google Pixel Fold

Это руководство по ремонту подготовлено сотрудниками iFixit и не получало одобрения от Google. Узнайте больше о наших руководствах по ремонту здесь.

Используйте это руководство для замены задних камер в Вашем Google Pixel Fold.

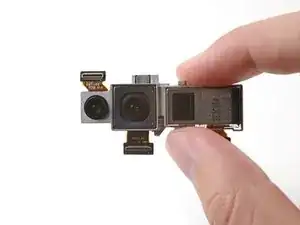

Задние камеры включают модули широкоугольной, сверхширокоугольной и телефото камер.

Шаг 1

Разрядите батарею до уровня ниже 25% перед началом этого ремонта. Заряженная батарея может загореться при повреждении.

Полностью выключите телефон и отключите все кабели.

Шаг 2

Положите телефон на чистую, ровную поверхность так, чтобы заднее стекло было вверх.

Разогрейте iOpener и приложите его к нижнему краю заднего стекла на две минуты.

Также можно использовать фен, тепловую пушку или горячую плиту — но чрезмерное тепло может повредить дисплеи и/или внутренние батареи, поэтому действуйте осторожно.

Шаг 3

Следующие три шага демонстрируют Anti-Clamp — инструмент, который мы спроектировали, чтобы облегчить процедуру открытия. Если Вы не используете Anti-Clamp, пропустите три шага вниз для альтернативного метода.

Полные инструкции по использованию Anti-Clamp смотрите в этом руководстве.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti-Clamp.

Полностью разверните телефон и наденьте рычаги Anti-Clamp на левый край заднего стекла, ниже логотипа Google «G».

Разместите присоски близко к нижнему краю телефона — одну спереди, одну сзади.

Убедитесь, что присоска на внутреннем экране не касается рамки, иначе она не будет прилипать должным образом.

Сожмите присоски вместе, чтобы создать вакуум на нужной области.

Если поверхность телефона слишком скользкая и Anti-Clamp не удерживается, Вы можете использовать скотч для создания более цепкой поверхности. Если стекло треснуло, используйте упаковочный скотч, чтобы помочь присоскам приклеиться.

Шаг 4

Подложите под телефон предмет, например коробку или стопку книг, чтобы он располагался ровно между рычагами Anti-Clamp.

Потяните синюю ручку вперед, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начнут смещаться, отсоедините присоски и выровняйте рычаги заново.

Шаг 5

Вставьте медиатор для вскрытия в зазор под задним стеклом.

Если Anti-Clamp не создаёт достаточный зазор, дополнительно нагрейте область и поверните ручку на четверть оборота.

Не проворачивайте более чем на четверть оборота за раз и подождите одну минуту между оборотами. Дайте Anti-Clamp и времени выполнить работу за Вас.

Пропустите следующий шаг.

Шаг 6

Прикрепите присоску к заднему стеклу как можно ближе к центру нижнего края.

Сильно и ровно потяните присоску вверх, чтобы создать зазор между задним стеклом и рамкой.

Вставьте медиатор в зазор.

В зависимости от возраста телефона это может быть трудно. Если возникают трудности, дополнительно нагрейте край и попробуйте снова.

Если заднее стекло сильно треснуло, покрытие его слоем прозрачного упаковочного скотча может позволить присоске приклеиться. В качестве альтернативы можно использовать очень прочный скотч вместо присоски. В крайнем случае присоску можно приклеить суперклеем к разбитому стеклу.

Шаг 7

Не вставляйте медиатор глубже 3,5 мм при отделении клея заднего стекла, чтобы не повредить внутренние компоненты.

Прокладывайте медиатор взад-вперёд вдоль нижнего края, чтобы отделить клей.

Оставьте медиатор в нижнем левом углу перед продолжением.

Шаг 8

Приложите разогретый iOpener к левому краю заднего стекла на две минуты.

Шаг 9

Поверните медиатор вокруг нижнего левого угла, чтобы отделить клей.

Шаг 10

Вставьте второй медиатор в нижний левый угол.

Сдвиньте медиатор в направлении верхнего левого угла, чтобы отделить клей.

Оставьте медиатор в верхнем левом углу перед продолжением.

Шаг 11

Приложите разогретый iOpener к верхнему краю заднего стекла на две минуты.

Шаг 12

Поверните медиатор вокруг верхнего левого угла, чтобы отделить клей.

Шаг 13

Вставьте третий медиатор в верхний левый угол.

Сдвиньте медиатор в направлении верхнего правого угла, чтобы отделить клей.

Шаг 14

Приложите разогретый iOpener к правому краю заднего стекла на две минуты.

Шаг 15

Этот острый угол очень хрупкий. Используйте много тепла и будьте очень осторожны в районе угла на этом этапе.

Угол подберите так, чтобы лопатка была как можно более плоской по отношению к заднему стеклу.

Поверните лопаточку вокруг верхнего правого угла, чтобы отделить клей.

Шаг 16

Вставьте четвертую лопаточку в верхний правый угол.

Сдвиньте лопаточку в направлении к нижнему правому углу, чтобы отделить клей.

Шаг 17

Этот острый угол очень хрупкий. Используйте много тепла и будьте очень осторожны в районе угла на этом этапе.

Угол подберите так, чтобы лопатка была как можно более плоской по отношению к заднему стеклу.

Поверните лопаточку вокруг нижнего правого угла, чтобы отделить клей.

Шаг 18

Пока не снимайте заднее стекло полностью — оно всё ещё соединено с телефоном кабелем.

На этом этапе заднее стекло должно быть отделено от рамки. Если по краям остаётся сопротивление, используйте лопаточку, чтобы отделить оставшийся клей.

Поднимите левую кромку заднего стекла вверх и перекиньте через правую кромку телефона.

Положите заднее стекло справа от телефона перед продолжением работы.

Шаг 19

В ходе ремонта следите за каждым винтом и убедитесь, что он возвращается точно на своё место.

Хотя в Pixel Fold используются винты Torx Plus, стандартные биты Torx тоже подходят. Используйте ту же величину или на размер больше (бит T3 или T4 Torx с винтами Torx Plus 3IP) и применяйте постоянное давление вниз, чтобы предотвратить сорвав резьбу.

Используйте отвертку Torx Plus 3IP, чтобы удалить два винта длиной 2.8 мм, фиксирующие среднюю скобу.

Шаг 20

Используйте пинцет или пальцы, чтобы потянуть среднюю скобу к левой кромке телефона и освободить её защёлку.

Снимите среднюю скобу.

При сборке вновь вставьте защёлку средней скобы под её паз в рамке перед совмещением отверстий для винтов.

Шаг 21

Используйте острый конец лопатки, чтобы приподнять и отсоединить кабель заднего стекла от платы.

Чтобы повторно подключить такие нажимные разъёмы, аккуратно выровняйте и нажмите одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте посередине. При неправильном выравнивании контакты могут погнуться и получить необратимые повреждения.

Шаг 22

Снимите заднее стекло.

Шаг 23

При сборке:

Если вы повторно используете заднее стекло, используйте пинцет, чтобы удалить крупные куски клея с кромки заднего стекла.

Повторите для клея на рамке.

Используйте изопропиловый спирт (>90%) и безворсовую салфетку, чтобы убрать оставшиеся следы клея.

Следуйте этому руководству, чтобы заменить клей для заднего стекла на заранее вырезанные полоски.

Если у вас нет заранее вырезанных полосок клея, используйте двухстороннюю ленту, например Tesa Tape, чтобы закрепить заднее стекло на рамке.

Шаг 24

Графитовый лист очень хрупкий. Аккуратно отрывайте графитовый лист на этом этапе, особенно если вы собираетесь повторно его использовать.

Графитовый лист слабо приклеен к плате.

Оторвите нижнюю часть графитового листа в направлении к верхней части телефона, чтобы получить доступ к нижней скобе.

Используйте руки или ленту с лёгким клеевым слоем, чтобы отвести графитовый лист в сторону.

При сборке:

Если вы полностью сняли графитовый лист, следуйте этому руководству для его замены.

Если у вас нет заранее вырезанных полосок клея для антенны, используйте двухстороннюю ленту, например Tesa Tape, чтобы закрепить графитовый лист на плате.

Шаг 25

Используйте пинцет или чистый ноготь, чтобы снять чёрную защитную крышку с верхнего винта на нижней скобе.

Шаг 26

Используйте отвертку Torx Plus 3IP, чтобы удалить пять винтов длиной 3.1 мм, фиксирующих нижнюю скобу.

Шаг 27

Используйте пинцет или пальцы, чтобы потянуть нижнюю скобу к нижней кромке телефона и освободить её защёлку.

Снимите нижнюю скобу.

При сборке вновь вставьте защёлку нижней скобы под её паз на плате перед совмещением отверстий для винтов.

Шаг 28

Необходимо отключить две батареи — по одной для каждой половины телефона.

Используйте острый конец лопатки, чтобы приподнять и отсоединить нажимной разъём кабеля базовой батареи.

Шаг 29

Снимите серую проводящую ленту с нижнего межсоединительного кабеля.

Шаг 30

Используйте острие лопатки, чтобы приподнять и отсоединить пресс‑разъёмы аккумулятора с откидной крышкой и нижнего межсоединительного кабеля.

Нужно отключить оба кабеля, чтобы разъём аккумулятора случайно не коснулся платы логики.

Шаг 31

При сборке следующие два шага показывают, как заменить проводящую ленту для аккумулятора с откидной крышкой и нижнего межсоединительного кабеля.

Снимите новую проводящую ленту с подложки и приклейте липкую сторону к разъёму нижнего межсоединительного кабеля, убедившись, что лента перекрывает плату логики.

Шаг 32

Используйте лопатку или пальцы, чтобы прижать проводящую ленту и зафиксировать её.

Используйте пинцет или пальцы, потянув за язычок, чтобы освободить ленту.

Шаг 33

Если графитовая пластина зафиксирована скотчем в стороне, снимите скотч сейчас.

Используйте острие лопатки, чтобы приподнять и отсоединить пресс‑разъём антенны сверхширокополосной связи.

Шаг 34

Антенна сверхширокополосной связи слабо приклеена к графитовой пластине.

Подденьте пластиковой отверткой‑вставкой антенну, чтобы отделить её клей.

Шаг 35

Отогните антенну сверхширокополосной связи и снимите её.

При сборке, если клей всё ещё липкий и цел, вы можете использовать его повторно. В противном случае следуйте этому руководству, чтобы заменить клей.

Если у вас нет заранее нарезанных клейких полос, используйте двустороннюю ленту, например Tesa, чтобы закрепить антенну на плате логики.

Шаг 36

Подденьте верхнюю часть графитовой пластины лезвием для вскрытия, чтобы отделить клей термоизолятора.

Шаг 37

Отклейте графитовую пластину от платы логики, отделяя оставшийся клей.

Удалите графитовую пластину.

Шаг 38

Если остался клей, используйте пинцет, чтобы удалить его с платы логики.

Шаг 39

Не поддевайте аккумулятор лопаткой — вы рискуете его повредить.

Вставьте плоский конец лопатки между аккумулятором и нижним динамиком.

Поверните лопатку, чтобы отделить клей, фиксирующий нижний динамик.

Снимите нижний динамик.

При сборке, если клей всё ещё цел и липок, вы можете использовать его повторно. В противном случае следуйте этому руководству, чтобы заменить клей.

Если у вас нет заранее нарезанных клейких полос, используйте двустороннюю ленту, например Tesa, чтобы прикрепить динамик к корпусу.

Шаг 40

Будьте осторожны на этом шаге: вы можете повредить мелкие поверхностно‑монтированные компоненты на плате логики. Избегайте поддевания у платы логики.

Используйте острие лопатки, чтобы поднять и отсоединить пресс‑разъём датчика отпечатка пальца.

Шаг 41

Снимите ленту, закрывающую верхний межсоединительный кабель.

Шаг 42

При сборке выполните следующие действия, чтобы заменить проводящую ленту:

Снимите новую проводящую ленту с подложки и приклейте липкую сторону к пресс‑разъёму, убедившись, что лента перекрывает плату логики.

Используйте лопатку или пальцы, чтобы прижать проводящую ленту и зафиксировать её.

Используйте пинцет или пальцы, потянув за язычок, чтобы освободить ленту.

Шаг 43

Используйте отвертку Torx Plus 3IP, чтобы выкрутить два винта, фиксирующие верхний межсоединительный кабель:

Один винт длиной 2.8 мм

Один винт длиной 2.5 мм

Шаг 44

Металлическая скоба, удерживающая разъём, является частью самого пресс‑разъёма. Не пытайтесь отделить скобу от разъёма.

Используйте острие лопатки, чтобы приподнять и отсоединить пресс‑разъём верхнего межсоединительного кабеля.

Шаг 45

Будьте осторожны на этом шаге: вы можете повредить мелкие поверхностно‑монтированные компоненты на плате логики. Избегайте поддевания у платы логики.

Используйте плоский конец лопатки, чтобы поднять и отсоединить пресс‑разъём внутреннего экрана.

Поднимите кабель внутреннего экрана на 90° и отведите через правый край телефона перед продолжением работы.

Шаг 46

Используйте отвертку Torx Plus 3IP, чтобы вынуть два винта длиной 2,8 мм, фиксирующих среднюю скобу.

Шаг 47

Потяните верхнюю скобу в сторону левого края телефона, чтобы освободить её защёлки.

Снимите верхнюю скобу.

При сборке вставьте защёлки верхней скобы под их пазы в корпусе перед выравниванием отверстий под винты.

Шаг 48

Антенна 5G mmWave слабо приклеена к корпусу.

Вставьте острый конец лопатки между корпусом и правым краем антенны 5G mmWave.

Подденьте, чтобы разъединить клей.

При сборке, если клей ещё цел и липкий, вы можете использовать его повторно. В противном случае следуйте этому руководству, чтобы заменить клей.

Если у вас нет заранее вырезанных клеевых лент, используйте двухстороннюю ленту, например Tesa Tape, чтобы закрепить антенну на корпусе.

Шаг 49

Вставьте острый конец лопатки под правый нижний угол разъёма фронтальной камеры.

Не вставляйте лопатку в другие места — вы рискуете повредить навесные компоненты на плате.

Подденьте и отсоедините разъём фронтальной камеры.

Шаг 50

Фронтальная камера приклеена к корпусу.

Подогрейте iOpener и приложите его к фронтальной камере на две минуты.

Вы также можете использовать фен или тепловую пушку, но будьте осторожны, чтобы не перегреть телефон. Не концентрируйте тепло в одной точке.

Шаг 51

Используйте пинцет, чтобы схватить фронтальную камеру за её разъём как можно ближе к корпусу камеры.

Не сжимайте контакты разъёма, так как вы можете их погнуть.

Тяните строго вверх, чтобы разъединить клей и снять фронтальную камеру.

При сборке, если клей ещё цел и липкий, вы можете использовать его повторно. В противном случае следуйте этому руководству, чтобы заменить клей.

Если у вас нет заранее вырезанных клеевых лент, используйте двухстороннюю ленту, например Tesa Tape, чтобы закрепить фронтальную камеру на корпусе.

Шаг 52

Используйте отвертку Torx Plus 3IP, чтобы вынуть два винта, фиксирующих плату:

Один винт длиной 2,8 мм рядом с верхним левым углом

Один винт длиной 2,5 мм рядом с нижним правым углом

Шаг 53

Используйте ленту с лёгким клеевым слоем, например малярную ленту, чтобы отвести три кабеля в сторону перед продолжением:

Кабель датчика отпечатков

Верхний соединительный кабель

Внутренний кабель экрана

Не сгибайте кабели под острым углом, можно повредить их складкой.

Шаг 54

Вставьте плоский конец лопатки под верхнюю часть платы, около углубления фронтальной камеры.

Подденьте, чтобы освободить плату от верхнего направляющего штифта.

Шаг 55

Будьте очень внимательны на этом шаге: плата хрупкая и в корпусе много вырезов. Действуйте медленно и не дергайте плату, если она застряла.

Схватите верхнюю часть платы пальцами.

Поднимайте плату вверх, одновременно слегка тянув её в сторону правого края телефона, чтобы освободить нижнюю защёлку.

Вы почувствуете сопротивление от белой монтажной скобы платы. Поднимайте медленно, пока она не выйдет из паза в корпусе.

Вы также почувствуете сопротивление от термопасты, скрепляющей плату с корпусом.

После освобождения защёлки поднимайте строго вверх, чтобы извлечь плату из нижнего направляющего штифта.

Снимите плату.

Шаг 56

При сборке выполните следующие действия для очистки термопасты:

Используйте плоский конец лопатки, чтобы соскрести термопасту с нижней части платы.

Удалите остатки термопасты изопропиловым спиртом (>90%) и либо фильтром для кофе, либо безворсовой тканью.

Повторите процесс очистки термопасты на корпусе.

При сборке следуйте этому руководству, чтобы заново нанести термопасту на устройство.

При нанесении новой термопасты используйте плоский конец лопатки, чтобы равномерно распределить её по плате. Старайтесь соответствовать исходному слою.

Шаг 57

Следующие четыре шага покажут, как заново установить плату.

Вставьте разъём USB-C в вырез корпуса под небольшим углом.

Нажмите пальцем на разъём USB-C, пока оранжевая резиновая прокладка не станет заподлицо с вырезом — не перекрученной и не защемлённой.

Нажмите нижнюю часть платы на её нижний направляющий штифт и подключите её пружинные разъёмы.

Шаг 58

Продавливая плату в направлении нижнего края телефона, вдавите плату в её нижнюю металлическую защёлку.

Шаг 59

Нажмите на белый кронштейн платы логики, чтобы он расположился под кромкой края корпуса.

Шаг 60

Убедитесь, что все кабели находятся над платой логики, прежде чем закреплять её обратно в корпусе. Если вы их ещё не закрепили скотчем, сделайте это сейчас, чтобы не зажать их при работе.

Удерживая белый кронштейн платы логики нажатым, сдвиньте плату логики к левой стороне телефона.

Расположите плату логики над верхним направляющим штифтом.

Нажмите вниз, чтобы зафиксировать плату логики.

Шаг 61

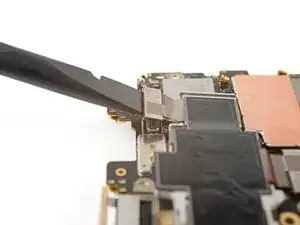

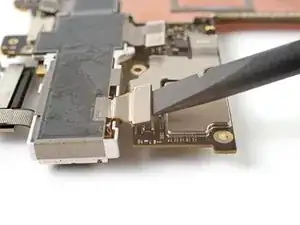

Используйте плоский конец лопатки, чтобы поддеть и отключить широкоугольные, ультраширокоугольные и телефото разъёмы камер.

Шаг 62

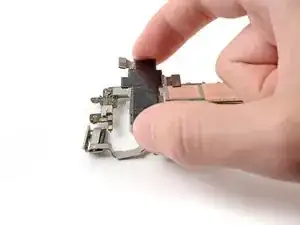

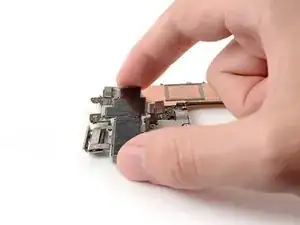

Снимите тыльные камеры.

Заключение

Отнесите электронные отходы в перерабатывающую организацию с сертификатом R2 или e-Stewards.

Сравните новый запасной элемент с оригинальной деталью — возможно, вам потребуется перенести оставшиеся компоненты или удалить клейкую основу с новой детали перед её установкой.

Для обратной сборки устройства выполните эти инструкции в обратном порядке.

Чтобы запустить диагностический тест с помощью встроенного инструмента Pixel Diagnostic, нажмите здесь.

Ремонт не прошёл так, как планировалось? Попробуйте базовое устранение неполадок или обратитесь за помощью к сообществу Google Pixel Fold Answers.

Перевод руководства с ifixit.com

Читайте также
