Замена платы детюнинга Google Pixel Fold

Разрядите батарею ниже 25% перед началом этого ремонта. Заряженная батарея может загореться при повреждении.

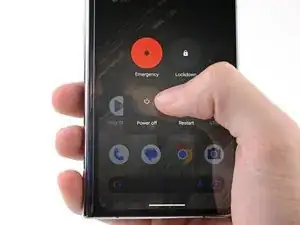

Полностью выключите телефон и отключите все кабели.

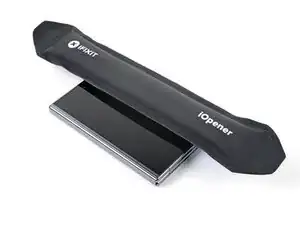

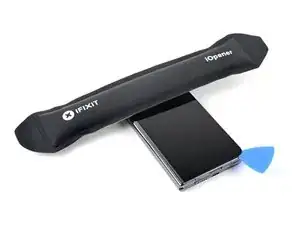

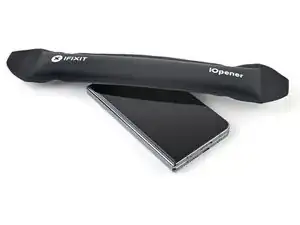

Нагрейте iOpener и приложите его к нижнему краю экрана на две минуты.

Пока клей размягчается, обратите внимание на следующее:

Клей находится под темной черной окантовкой вокруг экрана.

Во время процедуры снятия экрана вам нужно вставлять монтажную лопаточку только на глубину до окантовки.

Не вставляйте лопаточку глубже, иначе вы рискуете повредить экран и внутренние компоненты.

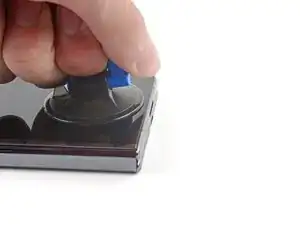

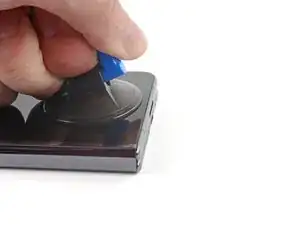

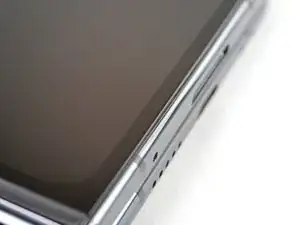

Прикрепите присоску к экрану как можно ближе к центру нижнего края.

Подтяните присоску с сильной, равномерной силой, чтобы образовалась щель между экраном и рамкой.

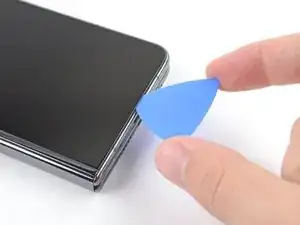

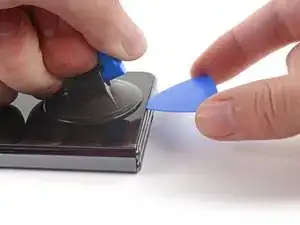

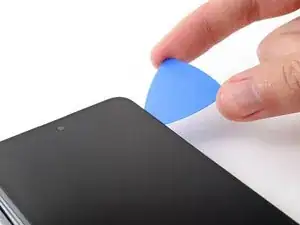

Вставьте монтажную лопаточку в щель.

В зависимости от возраста телефона это может быть трудно. Если возникают трудности, нагрейте край сильнее и попробуйте снова.

Если экран сильно треснут, покрытие его слоем прозрачной упаковочной ленты может позволить присоске приклеиться. В качестве альтернативы вместо присоски можно использовать очень прочную ленту. Если ничего не помогает, можно приклеить присоску к экрану суперклеем.

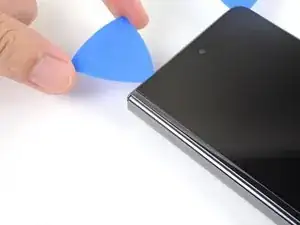

Проведите монтажной лопаточкой вдоль нижнего края, чтобы отделить клей.

Оставьте лопаточку в правом нижнем углу перед продолжением.

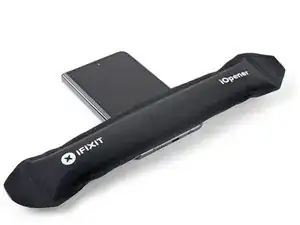

Приложите нагретый iOpener к правому краю экрана на две минуты.

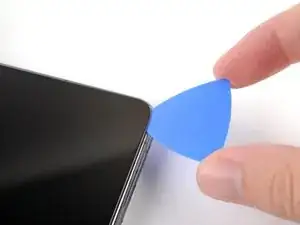

Поверните лопаточку вокруг правого нижнего угла, чтобы отделить клей.

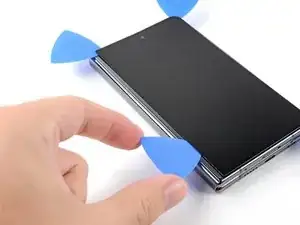

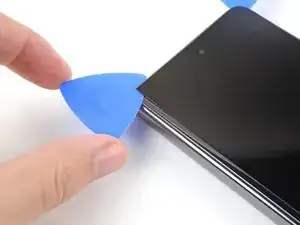

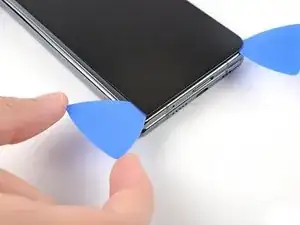

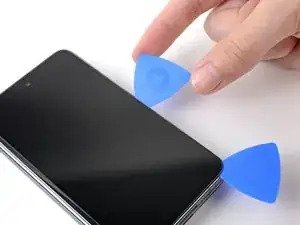

Вставьте новую монтажную лопаточку в правый нижний угол.

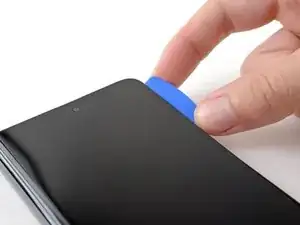

Проведите лопаточкой к верхнему правому углу, чтобы отделить клей.

Оставьте лопаточку в верхнем правом углу перед продолжением.

Приложите нагретый iOpener к верхнему краю экрана на две минуты.

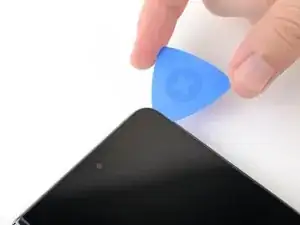

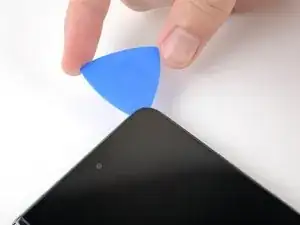

Поверните лопаточку вокруг верхнего правого угла, чтобы отделить его клей.

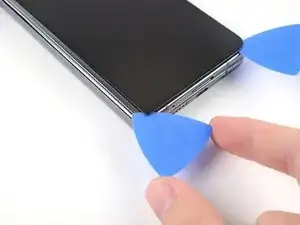

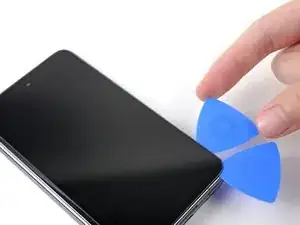

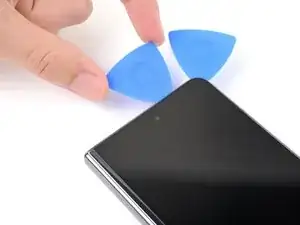

Вставьте новую монтажную лопаточку в верхний правый угол.

Проведите лопаточкой к верхнему левому углу, чтобы отделить его клей.

Приложите нагретый iOpener к левому краю экрана на две минуты.

Острый угол очень хрупкий. Используйте сильный нагрев и будьте очень осторожны вокруг угла на этом шаге.

Угол лопаточки должен быть как можно более плоским по отношению к экрану.

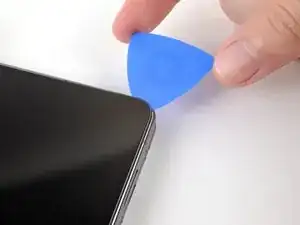

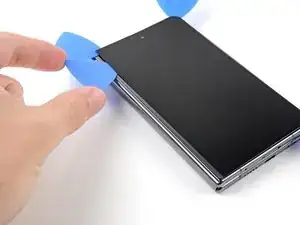

Поверните монтажную лопаточку вокруг верхнего левого угла, чтобы отделить клей.

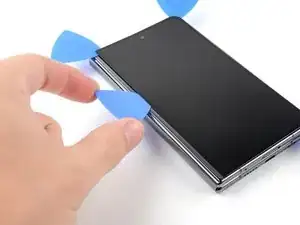

Вставьте новую монтажную лопаточку в верхний левый угол.

Проведите лопаточкой к нижнему левому углу, чтобы отделить клей.

Острый угол очень хрупкий. Используйте сильный нагрев и будьте очень осторожны вокруг угла на этом шаге.

Угол лопаточки должен быть как можно более плоским по отношению к экрану.

Поверните монтажную лопаточку вокруг нижнего левого угла, чтобы отделить клей.

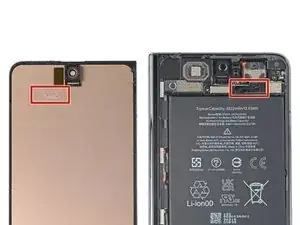

В верхнем правом углу телефона есть небольшой полосовой клей, фиксирующий экран.

Следующие три шага покажут, как отделить этот клей.

Нагрейте iOpener и приложите его к верхнему правому углу экрана на две минуты.

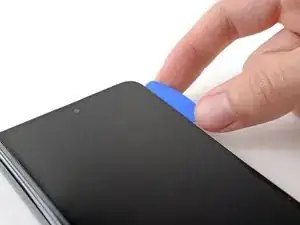

Вставьте монтажную лопаточку под правый край экрана, рядом с верхним правым углом.

Продвигайте лопаточку под экран как можно дальше, не теряя захвата.

Будьте очень осторожны на этом этапе — есть риск повредить экран. Работайте медленно и при необходимости применяйте больше нагрева.

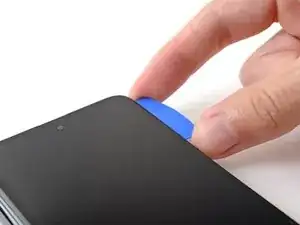

Поверните пластиковую лопатку назад и вперёд, чтобы разорвать клей.

Если вы не чувствуете отделения клея, примените больше нагрева или вставьте лопатку под другим углом.

На этом этапе экран должен отделиться от рамки. Если по периметру всё ещё ощущается сопротивление, используйте пластиковую лопатку, чтобы отделить оставшийся клей.

Не снимайте экран пока что — он всё ещё подключён к телефону кабелем.

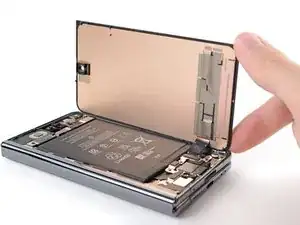

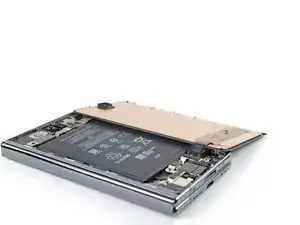

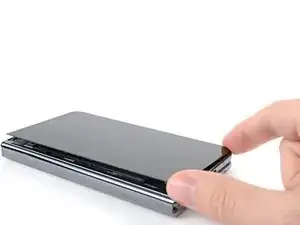

Откиньте левый край экрана вверх и над правым краем телефона.

Дайте экрану упереться рядом с телефоном, прежде чем продолжать.

В течение всего ремонта следите за каждой винтом и убедитесь, что он возвращается на то же место, откуда был снят.

Хотя в Pixel Fold используются винты Torx Plus, обычные биты Torx также подходят. Используйте тот же размер или на один размер больше (биты T3 Torx или T4 с винтами Torx Plus 3IP) и прилагайте постоянное давление вниз, чтобы предотвратить срывание шляпки.

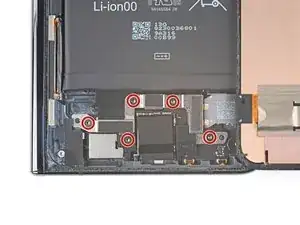

Используйте отвертку Torx Plus 3IP, чтобы отвернуть пять винтов длиной 2,5 мм, закрепляющих нижнюю скобу.

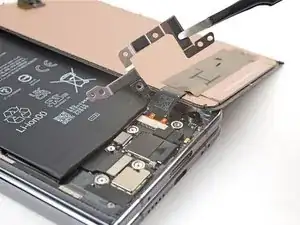

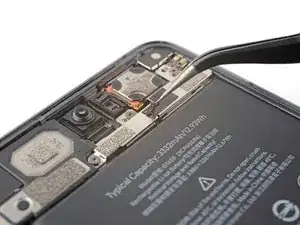

Используйте пинцет или пальцы, чтобы снять нижнюю скобу.

При сборке убедитесь, что нижняя скоба установлена на своих двух направляющих штырях перед повторным закреплением.

Не упирайтесь лопаткой в аккумулятор на этом этапе. Вводите лопатку под левый или правый край нажимного разъёма.

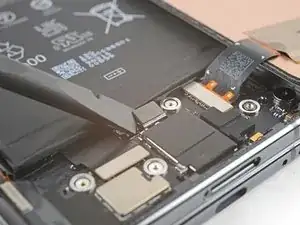

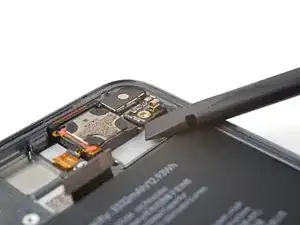

Используйте плоский конец лопатки, чтобы поддеть и отсоединить нажимной разъём аккумулятора гибкого модуля.

Для повторного подключения подобных нажимных разъёмов аккуратно совместите и прижмите одну сторону до щелчка, затем повторите для другой стороны. Не давите по центру. Если разъём смещён, контакты могут погнуться и получить необратимое повреждение.

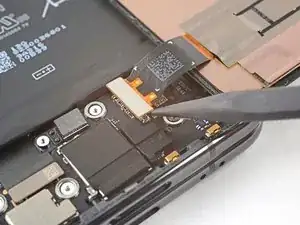

Вставьте острый конец лопатки под короткий край нажимного разъёма экрана, обращённого к нижней части телефона.

Не вставляйте лопатку в другие места — вы рискуете повредить поверхностно‑монтажные компоненты на плате.

Подденьте вверх, чтобы отсоединить нажимной разъём экрана.

Снимите экран.

Задняя сторона экрана Pixel очень хрупкая. Даже маленькая царапина или вмятина может повредить экран.

Чтобы не повредить экран или замену экрана:

При обращении с экраном держите его за края.

При укладке экрана на рабочую поверхность убедитесь, что ничего не касается тыльной стороны экрана. Рассмотрите вариант размещения на мягкой безворсовой ткани.

При сборке выполните следующее:

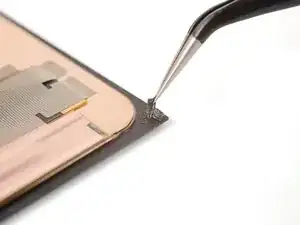

Если вы повторно используете свой экран, пинцетом удалите большие куски клея с периферии экрана.

Повторите для клея на рамке, включая маленький клей в верхнем правом углу телефона.

Если клей в верхнем правом углу всё ещё цел и липок, вы можете использовать его повторно.

Используйте изопропиловый спирт (>90%) и безворсовую ткань, чтобы удалить остатки клея.

Следуйте этому руководству для замены клейких полос экрана.

Если у вас нет заранее вырезанных клейких лент, используйте двустороннюю ленту, например Tesa Tape, чтобы закрепить экран на рамке.

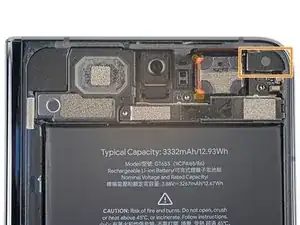

Используйте отвертку Torx Plus 3IP, чтобы отвернуть три винта длиной 2,5 мм, крепящие верхнюю скобу.

В верхнем правом углу телефона есть магнит. При отворачивании близлежащих винтов они могут прилипнуть к магниту.

Если вам трудно вставить эти винты, используйте пинцет, чтобы удерживать винт на месте при закручивании первых ниток.

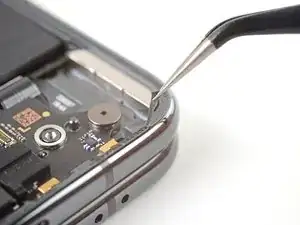

Вибромотор откидываемого модуля прикреплён к тыльной стороне верхней скобы.

Потяните верхнюю скобу в сторону левого края телефона, чтобы отделить её от гнезда в рамке.

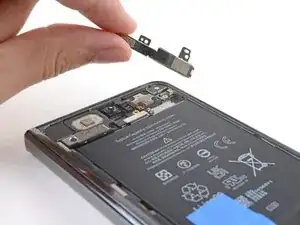

Снимите верхнюю скобу.

При сборке вставьте правый край верхней скобы под кромку в рамке перед выравниванием отверстий под винты.

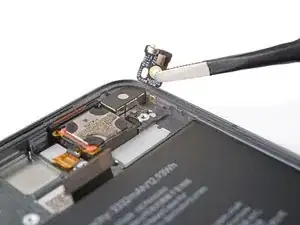

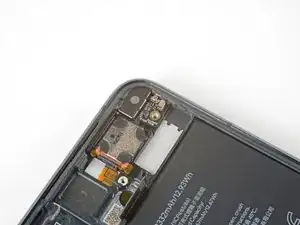

Вставьте плоский конец лопатки под нижнюю часть платы демпфера.

Поверните лопатку, чтобы отделить плату от её металлической клипсы.

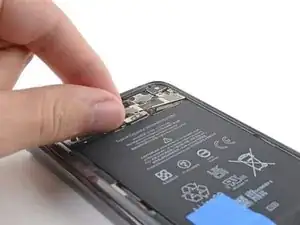

Снимите плату демпфера.

При сборке выполните следующее, чтобы закрепить плату демпфера:

Наклоните плату демпфера вниз у правого края рамки.

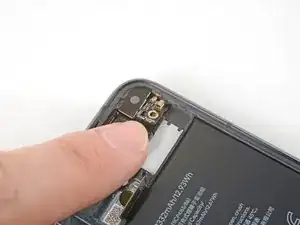

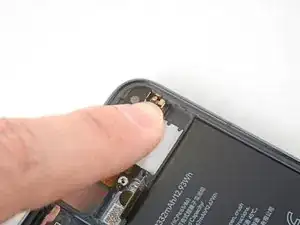

Прижмите плату к правому краю рамки, чтобы защёлкнуть её пружинный разъём.

Нажмите вниз, чтобы вставить плату в клипсу и закрепить её на рамке.
