Замена фронтальной поворотной камеры Google Pixel Fold

Дайте батарее разрядиться ниже 25% перед началом ремонта. Заряженная батарея может загореться при повреждении.

Полностью выключите телефон и отключите все кабели.

Разогрейте iOpener и приложите его к нижнему краю экрана на две минуты.

Пока клей размягчается, обратите внимание на следующее:

Клей находится под тёмной чёрной окантовкой вокруг экрана.

При снятии экрана необходимо вводить пластину для поддевания только до уровня окантовки.

Не вводите инструмент глубже, иначе вы рискуете повредить экран и внутренние компоненты.

Приложите присоску к экрану как можно ближе к центру нижнего края.

Резко и плавно потяните присоску вверх, чтобы создать зазор между экраном и рамкой.

Вставьте пластину для поддевания в зазор.

В зависимости от возраста телефона это может быть сложно. Если возникают трудности, дополнительно прогрейте край и повторите попытку.

Если экран сильно треснул, покрытие его слоем прозрачной упаковочной ленты может обеспечить прилипаемость присоски. В качестве альтернативы вместо присоски можно использовать очень прочную ленту. Если ничего не помогает, можно приклеить присоску суперклеем к экрану.

Проведите пластиной для поддевания вдоль нижнего края, чтобы отделить клей.

Оставьте пластину в правом нижнем углу перед продолжением.

Приложите разогретый iOpener к правому краю экрана на две минуты.

Поверните пластину для поддевания вокруг правого нижнего угла, чтобы отделить клей.

Вставьте новую пластину для поддевания в правый нижний угол.

Проведите пластиной к правому верхнему углу, чтобы отделить клей.

Оставьте пластину в правом верхнем углу перед продолжением.

Приложите разогретый iOpener к верхнему краю экрана на две минуты.

Поверните пластину для поддевания вокруг правого верхнего угла, чтобы отделить клей.

Вставьте новую пластину для поддевания в правый верхний угол.

Проведите пластиной к левому верхнему углу, чтобы отделить клей.

Приложите разогретый iOpener к левому краю экрана на две минуты.

Острый угол очень хрупкий. Используйте достаточное количество тепла и действуйте очень аккуратно возле угла на этом этапе.

Наведите пластину так, чтобы она была как можно более параллельна экрану.

Поверните пластину для поддевания вокруг левого верхнего угла, чтобы отделить клей.

Вставьте новую пластину для поддевания в левый верхний угол.

Проведите пластиной к левому нижнему углу, чтобы отделить клей.

Острый угол очень хрупкий. Используйте достаточное количество тепла и действуйте очень аккуратно возле угла на этом этапе.

Наведите пластину так, чтобы она была как можно более параллельна экрану.

Поверните пластину для поддевания вокруг левого нижнего угла, чтобы отделить клей.

Небольшая полоска клея фиксирует экран вблизи правого верхнего угла телефона.

Следующие три шага покажут, как отделить этот клей.

Разогрейте iOpener и приложите его к правому верхнему углу экрана на две минуты.

Вставьте пластину для поддевания под правый край экрана, рядом с правым верхним углом.

Засуньте пластину под экран как можно глубже, не теряя захвата.

Будьте предельно осторожны на этом шаге — существует риск повреждения экрана. Работайте медленно и при необходимости увеличьте нагрев.

Поверните монтажную лопатку туда‑обратно, чтобы разъединить клей.

Если вы не чувствуете, что клей отделяется, увеличьте нагрев или вставьте лопатку под другим углом.

На этом этапе экран должен отделиться от рамы. Если по краям всё ещё ощущается сопротивление, используйте монтажную лопатку, чтобы отделить оставшийся клей.

Пока не снимайте экран — он всё ещё соединён с телефоном кабелем.

Откиньте левую кромку экрана вверх и через правую кромку телефона.

Дайте экрану опереться рядом с телефоном перед продолжением работы.

В ходе ремонта отслеживайте каждий винт и убедитесь, что он возвращается именно на своё место.

Хотя в Pixel Fold используются винты Torx Plus, подойдут и стандартные биты Torx. Используйте тот же размер или на один размер больше (биты T3 или T4 с винтами 3IP Torx Plus) и постоянно прикладывайте давление вниз, чтобы избежать срыва шлицов.

Используйте отвёртку Torx Plus 3IP, чтобы выкрутить пять винтов длиной 2.5 мм, фиксирующих нижнюю скобу.

Используйте пинцет или пальцы, чтобы снять нижнюю скобу.

При сборке убедитесь, что нижняя скоба установлена на двух направляющих штифтах перед повторным закреплением.

Не поддевате батарею на этом шаге. Введите лопатку под левый или правый край разъёма‑клипсы.

Используйте плоский конец лопатки, чтобы поддеть и отсоединить клипсу батареи гибкого модуля.

Чтобы снова прикрепить подобные клипсы, аккуратно совместите и нажмите одну сторону до щелчка, затем повторите с другой стороной. Не нажимайте в середине. При смещении разъёма контакты могут выгнуться и получить необратимое повреждение.

Вставьте острие лопатки под короткий край разъёма экрана, обращённый к нижней части телефона.

Не вставляйте лопатку в другие места — вы рискуете повредить элементы, монтированные на поверхности логической платы.

Подденьте вверх, чтобы отсоединить разъём экрана.

Снимите экран.

Задняя сторона экрана Pixel очень хрупкая. Даже маленькая царапина или вмятина могут повредить экран.

Чтобы не повредить оригинальный или заменяемый экран:

При обращении удерживайте экран за кромки.

При укладке экрана на рабочую поверхность убедитесь, что ничего не касается задней стороны. Рекомендуется положить его на мягкую безворсовую ткань.

При сборке выполните следующее:

Если вы повторно используете экран, используйте пинцет, чтобы удалить большие куски клея с периметра экрана.

Повторите для клея на раме, включая маленький клей в верхнем правом углу телефона.

Если верхний правый клей всё ещё цел и липок, его можно повторно использовать.

Используйте изопропиловый спирт (>90%) и безворсовую ткань, чтобы удалить остатки клея.

Следуйте этому руководству, чтобы заменить клей для экрана.

Если у вас нет специально вырезанных клеевых лент, используйте двустороннюю ленту, например Tesa, чтобы закрепить экран на раме.

Используйте отвёртку Torx Plus 3IP, чтобы выкрутить три винта длиной 2.5 мм, фиксирующих верхнюю скобу.

В верхнем правом углу телефона находится магнит. При вынимании соседних винтов они могут прилипать к магниту.

Если вам сложно вставить эти винты, используйте пинцет, чтобы удерживать винт на месте при вкручивании первых витков.

Вибромотор складной части прикреплён к нижней стороне верхней скобы.

Потяните верхнюю скобу в сторону левого края телефона, чтобы отделить её от углубления в раме.

Снимите верхнюю скобу.

При сборке вставьте правый край верхней скобы под выступ в раме прежде, чем выравнивать отверстия под винты.

Не поддевайте батарею лопаткой, это может её повредить.

Верхний динамик слегка приклеен к раме.

Вставьте плоский конец лопатки между батареей и нижним краем верхнего динамика.

Поверните лопатку, чтобы разъединить клей, фиксирующий нижнюю часть динамика.

Снимите верхний динамик.

При сборке, если клей сохраняет липкость, его можно повторно использовать. В противном случае следуйте этому руководству, чтобы заменить клей.

Если у вас нет специально вырезанных клеевых лент, используйте двустороннюю ленту, например Tesa, чтобы закрепить динамик на раме.

Используйте плоский конец лопатки, чтобы поддеть и отсоединить разъём верхнего межсоединительного кабеля.

Потяните верхнюю плату к нижней части телефона, чтобы освободить её из гнезда в раме.

Снимите верхнюю плату.

При сборке убедитесь, что верхняя плата зафиксирована на направляющем штифте перед тем, как закреплять её.

Поддерживайте верхнюю плату одной рукой.

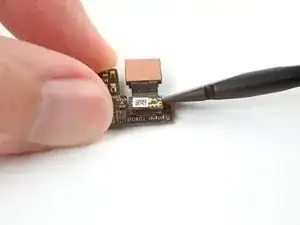

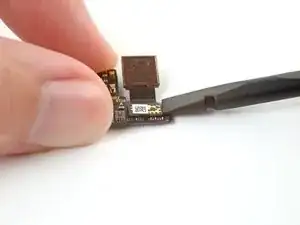

Другой рукой, плоским концом лопатки подденьте и отсоедините прижимной разъём передней камеры.

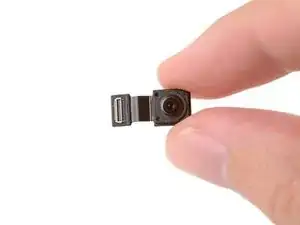

Снимите переднюю камеру.
