Замена батареи флипа Google Pixel Fold

Разрядите батарею ниже 25% перед началом ремонта. Заряженная батарея может загореться при повреждении.

Полностью выключите телефон и отсоедините все кабели.

Вставьте инструмент для извлечения SIM-карты, отвертку-бит или выпрямлённую скрепку в отверстие лотка для SIM-карты.

Нажмите с усилием, чтобы извлечь лоток для SIM-карты.

Разогрейте iOpener и приложите его к нижнему краю экрана на две минуты.

Пока клей размягчается, обратите внимание на следующее:

Клей находится под тёмной чёрной рамкой вокруг экрана.

Во время процедуры снятия экрана вам нужно вставлять лопаточку только на глубину рамки.

Не вставляйте лопаточку глубже — вы рискуете повредить экран и внутренние компоненты.

Приложите присоску к экрану как можно ближе к центру нижнего края.

Потяните присоску вверх с сильным, равномерным усилием, чтобы создать зазор между экраном и рамкой.

Вставьте лопаточку в образовавшийся зазор.

В зависимости от возраста телефона это может быть сложно. Если возникают трудности, дополнительно разогрейте край и попробуйте снова.

Если экран сильно треснут, покрытие его слоем прозрачной упаковочной ленты может позволить присоске прилипнуть. Альтернативно можно использовать очень сильную ленту вместо присоски. Если ничего не помогает, можно приклеить присоску к экрану супер клеем.

Проведите лопаточкой вдоль нижнего края, чтобы отделить клей.

Оставьте лопаточку в правом нижнем углу перед продолжением.

Приложите нагретый iOpener к правому краю экрана на две минуты.

Поверните лопаточку вокруг нижнего правого угла, чтобы отделить клей.

Вставьте новую лопаточку в нижний правый угол.

Проведите лопаточкой к верхнему правому углу, чтобы отделить клей.

Оставьте лопаточку в верхнем правом углу перед продолжением.

Приложите нагретый iOpener к верхнему краю экрана на две минуты.

Поверните лопаточку вокруг верхнего правого угла, чтобы отделить клей.

Вставьте новую лопаточку в верхний правый угол.

Проведите лопаточкой к верхнему левому углу, чтобы отделить клей.

Приложите нагретый iOpener к левому краю экрана на две минуты.

Острый угол очень хрупкий. Используйте достаточно тепла и будьте очень осторожны в этом месте.

Уголок лопаточки держите максимально плоско относительно экрана.

Поверните лопаточку вокруг верхнего левого угла, чтобы отделить клей.

Вставьте новую лопаточку в верхний левый угол.

Проведите лопаточкой к нижнему левому углу, чтобы отделить клей.

Острый угол очень хрупкий. Используйте достаточно тепла и будьте очень осторожны в этом месте.

Уголок лопаточки держите максимально плоско относительно экрана.

Поверните лопаточку вокруг нижнего левого угла, чтобы отделить клей.

Небольшая клейкая лента фиксирует экран рядом с верхним правым углом телефона.

Следующие три шага покажут, как отделить этот клей.

Разогрейте iOpener и приложите его к верхнему правому углу экрана на две минуты.

Вставьте медиатор для вскрытия под правый край экрана, ближе к верхнему правому углу.

Продвигайте медиатор под экран как можно дальше, не теряя захвата.

Будьте очень осторожны на этом шаге — есть риск повредить экран. Работайте медленно и при необходимости применяйте дополнительное нагревание.

Проверните медиатор туда‑обратно, чтобы разъединить клей.

Если вы не чувствуете отделения клея, примените больше тепла или вставьте медиатор под другим углом.

На этом этапе экран должен отделиться от рамки. Если по краям всё ещё ощущается сопротивление, используйте медиатор для отделения оставшегося клея.

Пока не снимайте экран — он всё ещё соединён с телефоном кабелем.

Поднимите левый край экрана и переложите его через правый край телефона.

Дайте экрану опереться рядом с телефоном перед продолжением работы.

Во время ремонта отслеживайте каждый винт и убедитесь, что он возвращается точно на своё место.

Хотя в Pixel Fold используются винты Torx Plus, стандартные биты Torx тоже подходят. Используйте тот же размер или на один размер больше (биты T3 Torx или T4 с винтами 3IP Torx Plus) и прикладывайте постоянное давление вниз, чтобы избежать срыва шлица.

Используйте отвёртку Torx Plus 3IP, чтобы выкрутить пять винтов длиной 2.5 мм, крепящих нижнюю планку.

С помощью пинцета или пальцами снимите нижнюю планку.

При сборке проверьте, что нижняя планка сидит на двух направляющих втулках перед повторным закреплением.

Не поддеватеcь аккумулятор при этом шаге. Введите лопатку под левый или правый край пресс‑коннектора.

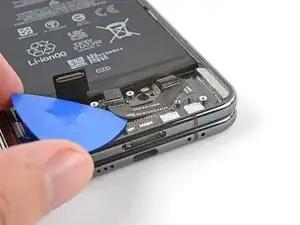

Используйте плоский конец лопатки, чтобы поддеть и отключить пресс‑коннектор батареи.

Чтобы снова подключить подобные пресс‑коннекторы, аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте посередине. При неправильном совмещении контакты могут выгнуться и получить необратимое повреждение.

Вставьте острый конец лопатки под короткий край пресс‑коннектора экрана, обращённый к нижней части телефона.

Не вставляйте лопатку в другие места — вы рискуете повредить поверхностно‑монтируемые компоненты на плате.

Подденьте и отключите пресс‑коннектор экрана.

Снимите экран.

Задняя сторона экрана Pixel очень хрупкая. Даже небольшая царапина или вмятина может повредить экран.

Чтобы избежать повреждения оригинального или сменного экрана:

При обращении с экраном держите его за края.

При размещении экрана на рабочей поверхности убедитесь, что ничто не касается тыльной стороны экрана. Рассмотрите вариант положить его на мягкую безворсовую ткань.

При сборке выполните следующие действия:

Если вы собираетесь повторно использовать экран, снимите пинцетом крупные куски клея с периметра экрана.

Повторите для клея на рамке, включая небольшой клей в верхнем правом углу телефона.

Если клей в верхнем правом углу всё ещё цел и липок, его можно использовать повторно.

Используйте изопропиловый спирт (>90%) и безворсовую ткань, чтобы удалить оставшиеся следы клея.

Следуйте этому руководству, чтобы заменить клейкие полосы для экрана.

Если у вас нет клейких полос специально вырезанных, используйте двустороннюю ленту, например Tesa, чтобы закрепить экран на рамке.

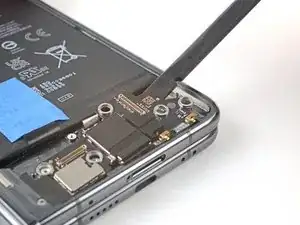

Используйте лопатку, чтобы поддеть и отключить пресс‑коннектор нижнего межсоединительного кабеля.

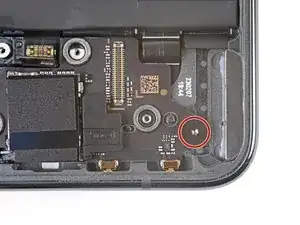

Используйте отвёртку Torx Plus 3IP, чтобы выкрутить винт длиной 2.2 мм, фиксирующий нижнюю плату.

В нижнем правом углу телефона есть магнит. При выкручивании близлежащего винта он может прилипнуть к магниту.

Если вам трудно ввести винт, удерживайте его пинцетом, пока не вкрутите первые несколько витков.

На следующем шаге держите нижний межсоединительный кабель в стороне с помощью рук или ленты со слабой клейкостью.

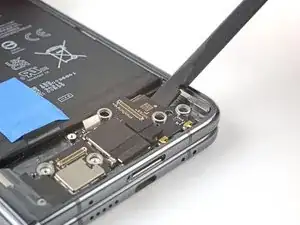

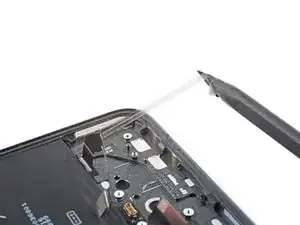

Используйте лопатку, чтобы поддеть нижнюю плату из её посадочного места в рамке.

Снимите нижнюю плату.

При сборке выполните следующие действия для закрепления нижней платы:

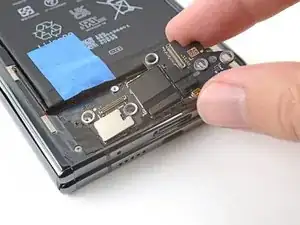

Заходите левой кромкой платы на её левую направляющую втулку.

Расположите правый край платы над её правой направляющей втулкой.

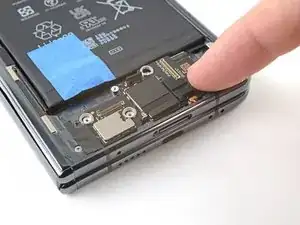

Надавите вниз, чтобы задействовать пружинные контакты и зафиксировать нижнюю плату.

Кабель аккумулятора слабо приклеен к рамке.

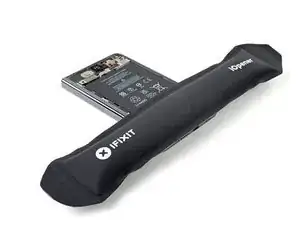

Разогрейте iOpener и приложите его к кабелю аккумулятора на две минуты.

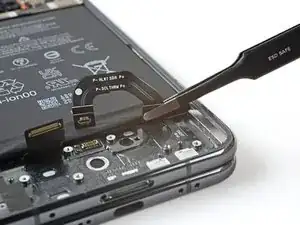

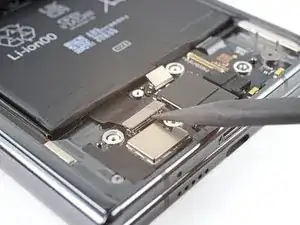

Подденьте кабель аккумулятора монтажной лопаткой, чтобы отделить клей.

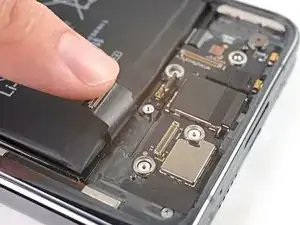

Используйте пинцет или пальцы, чтобы переместить кабель аккумулятора вверх и обнажить под ним отрывную клейкую вкладку.

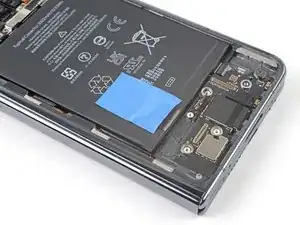

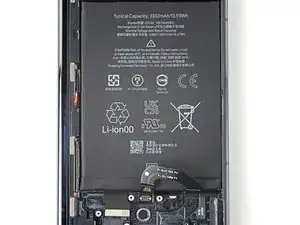

Аккумулятор прикреплен к рамке шестью отрывными клейкими лентами:

Три ленты вдоль левого края очень трудно снять. Работайте медленно и избегайте резкого натяжения лент под крутым углом.

Три ленты вдоль нижней части снимаются умеренно сложно.

Будьте осторожны, не проколите и не согните аккумулятор острыми инструментами — он может протечь опасными веществами и/или загореться.

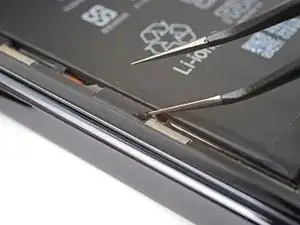

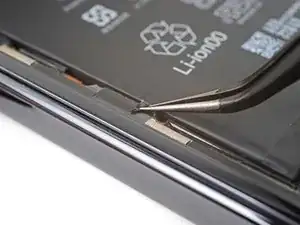

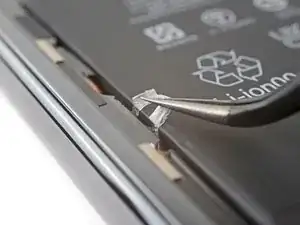

С помощью пинцета оторвите черные вытяжные язычки от рамки, чтобы можно было за них зацепиться пальцами.

Некоторые черные язычки не приклеены и их не нужно отрывать.

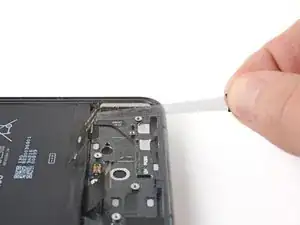

Тяните каждую полоску медленно и равномерно под небольшим углом. Дайте им достаточно времени, чтобы растянуться и отклеиться от под аккумулятором.

Можно также обернуть отрывную полоску вокруг лопатки и «раскатывать» её для более ровного натяжения.

Если какая‑то клейкая полоска оторвётся, попытайтесь достать её пальцами или пинцетом и продолжайте тянуть — но не поддёвайте аккумулятор.

Если не удаётся достать полоску, не беспокойтесь. Удалите как можно больше клея и переходите к следующему шагу для альтернативного метода.

Повторите для всех шести отрывных клейких полос.

Если все шесть отрывных полос отделились чисто, пропустите следующие пять шагов. В противном случае выполните эти шаги для альтернативного метода.

Будьте осторожны, не проколите и не согните аккумулятор инструментом — проколотый или согнутый аккумулятор может протечь опасными веществами или вызвать пожар.

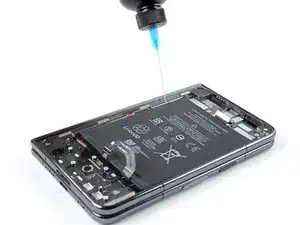

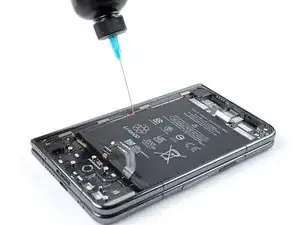

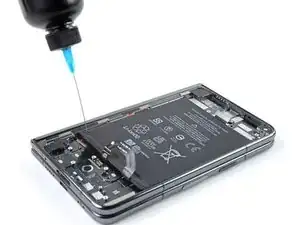

Капните несколько капель изопропилового спирта высокой концентрации (>90%) в зазор между рамкой и левым краем аккумулятора.

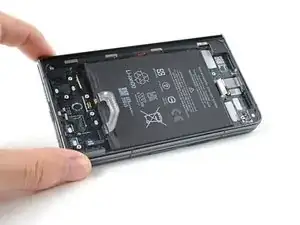

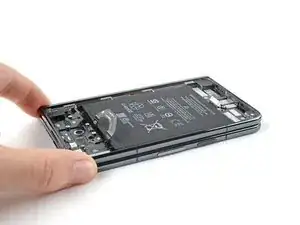

Наклоните левую сторону телефона, чтобы изопропиловый спирт попал под аккумулятор.

Подождите одну минуту, чтобы спирт размягчил клей.

Будьте осторожны, не проколите и не согните аккумулятор — он может протечь опасными веществами и/или загореться.

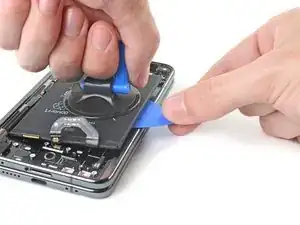

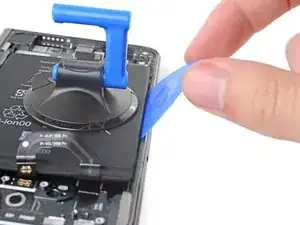

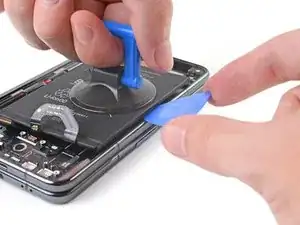

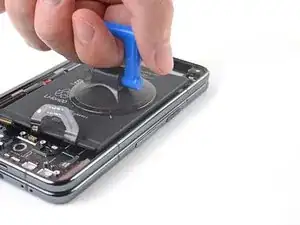

Прикрепите присоску к аккумулятору как можно ближе к центру правого края.

Сильным ровным усилием тяните присоску вверх, чтобы создать зазор между аккумулятором и рамкой.

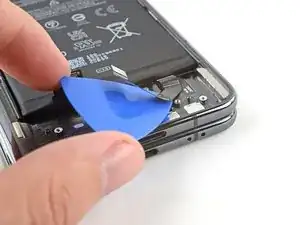

Вставьте монтажную лопатку в зазор.

Поверните монтажную лопатку так, чтобы её длинный край расположился в зазоре.

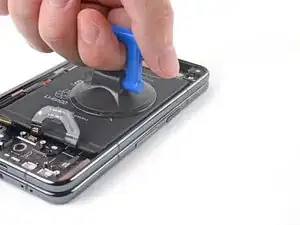

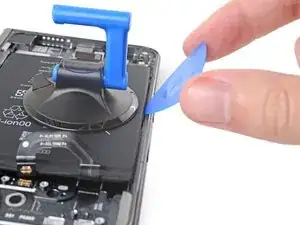

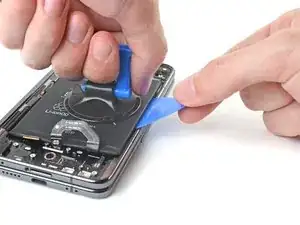

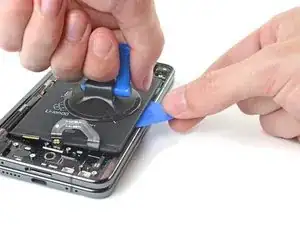

Тяните присоску вверх сильным и ровным усилием, одновременно поддевая лопаткой, чтобы отделить аккумулятор от рамки.

Если чувствуете большое сопротивление, капните ещё несколько капель изопропилового спирта и попробуйте снова.

В зависимости от состояния клея, возможно, потребуется повторить цикл со спиртом и поддеванием несколько раз, прежде чем клей уступит.

Если нижний соединительный кабель всё ещё заклеен, снимите ленту сейчас.

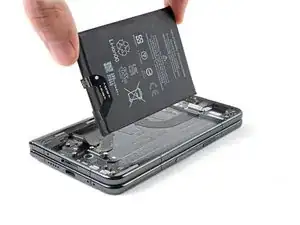

Поднимите аккумулятор из посадочного места и извлеките его.

При сборке, если ваш клей всё ещё цел и липок, вы можете его повторно использовать. В противном случае следуйте этому руководству, чтобы заменить клей на полоски по индивидуальной нарезке.

Если у вас нет полосок клейкой ленты по индивидуальной нарезке, используйте двустороннюю ленту, например Tesa Tape, чтобы закрепить аккумулятор в рамке.
