Замена считывателя SIM-карты для iPhone X

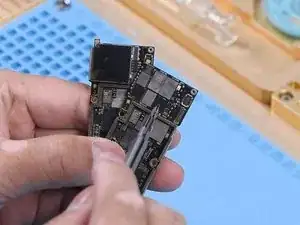

Считыватель SIM-карты iPhone X припаян оловом средней температуры, в то время как средний слой материнской платы использует олово низкой температуры. Поэтому мы рекомендуем разделить материнскую плату перед тем, как удалить считыватель SIM-карты.

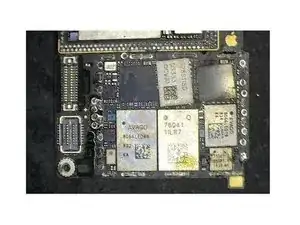

На считывателе SIM-карты также находятся другие микросхемы.

Кроме того, в середине считывателя SIM-карты расположена пластиковая деталь.

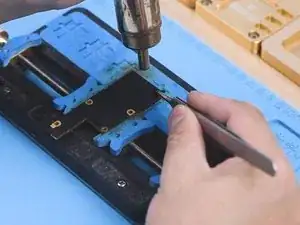

При разборке и пайке необходимо использовать обогрев с ротационным воздухом и контролировать температуру. Закрепите материнскую плату в держателе для печатных плат. Нагрейте её тепловой пушкой до 240℃ с потоком воздуха 7. Снимите наклейку на обратной стороне материнской платы.

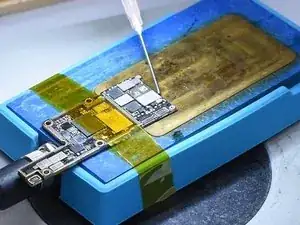

Поместите материнскую плату на подогреватель. Нагревайте только часть со считывателем SIM-карты. Закрепите материнскую плату термостойким клеем. Установите температуру подогревателя на 200℃. Нагрейте край считывателя SIM-карты тепловой пушкой до 280℃ с потоком воздуха 7.

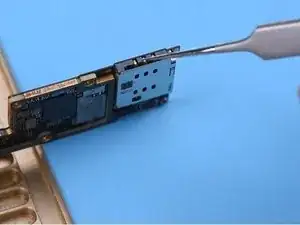

Постоянно перемещайте считыватель SIM-карты пинцетом во время нагрева. Удалите считыватель SIM-карты, когда он станет свободным. Обратите внимание, что необходимо поднимать считыватель SIM-карты вертикально.

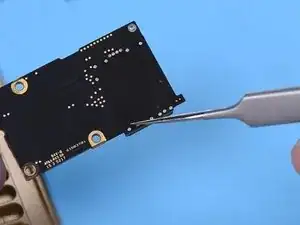

Чтобы избежать повреждения или неверного положения компонентов под считывателем SIM-карты, не используйте пинцет для поддевания.

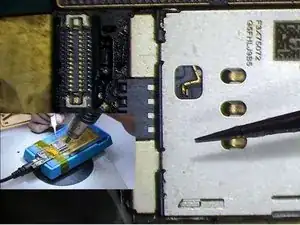

Затем замените старый считыватель SIM-карты на новый. Нанесите немного флюса на соединительные площадки считывателя SIM-карты.

Установите новый считыватель SIM-карты на место. Продолжайте нагревать на подогревателе при 200℃. Равномерно нагрейте край считывателя SIM-карты с помощью тепловой пушки до 280℃ с потоком воздуха 7. Аккуратно нажмите на считыватель SIM-карты во время нагрева. Убедитесь, что считыватель SIM-карты прижат к печатной плате.

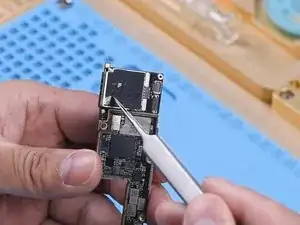

Выключите питание. Охладите материнскую плату. Проверьте пайку считывателя SIM
