Замена сборки передней панели iPhone 3GS

Если стекло дисплея треснуло, предотвратите дальнейшие повреждения и травмы во время ремонта, заклеив стекло.

Наклейте перекрывающиеся полоски прозрачной упаковочной ленты на дисплей iPhone, пока вся его поверхность не будет закрыта.

Это поможет удержать стеклянные осколки и обеспечит структурную целостность при приподнимании и открывании дисплея.

Носите защитные очки, чтобы защитить глаза от стеклянных осколков, которые могут выпадать во время ремонта.

Удалите два винта Phillips #00 с конца соединителя док-станции iPhone.

Убедитесь, что вы организованно собираете все винты, когда разбираете телефон. Они разных размеров.

Снимите металлическую ручку с вакуумной присоски. Удобнее и безопаснее держать основание вакуумной присоски, а не металлическую ручку.

Будьте очень осторожны при открытии iPhone, чтобы не повредить кабели под дисплеем.

Между серебристой передней рамкой и черной сборкой дисплея есть резиновая прокладка. Для отделения сборки дисплея iPhone потребуется немного усилий.

Используйте небольшую вакуумную присоску рядом с кнопкой "Домой", чтобы осторожно приподнять нижнюю часть сборки дисплея iPhone.

Если сборка дисплея слишком повреждена, чтобы вакуумная присоска смогла прикрепиться, можно использовать ленту с сильным клеем, такую как изолента.

Сборка дисплея все еще подключена к iPhone несколькими кабелями, поэтому не пытайтесь пока полностью ее снять.

Поворачивайте сборку дисплея вверх под углом около 45 градусов.

Продолжайте держать сборку дисплея одной рукой, а другой рукой и лопаткой отключите черный шлейф, помеченный "1".

Шлейф "1" подключен с помощью разъемного соединителя. Блок на конце шлейфа является разъемом, который просто вставляется в гнездо на печатной плате. Других замковых механизмов нет.

Поверните сборку дисплея вверх, пока она не станет примерно вертикальной. Это облегчит доступ к отключению оставшихся кабелей.

Используйте лопатку, чтобы отключить черный шлейф, помеченный "2".

Шлейф "3" удерживается на месте разъемом типа FPC. Вы должны разблокировать этот разъем, прежде чем вытащить шлейф. Замковый механизм находится на противоположной стороне от места вставки кабеля - он поворачивается вверх на 90 градусов. Используйте пластиковую лопатку, чтобы поднять замковый механизм.

Замок FPC очень деликатен и обычно имеет другой цвет, чем корпус разъема. (см. детализированное изображение открытого и закрытого разъема FPC)

Выдвиньте шлейф из разъема и снимите сборку дисплея с iPhone.

Невозможно правильно вставить шлейф обратно в разъем FPC, если замок не разблокирован. Убедитесь, что замковая защёлка открыта при подключении/отключении кабеля.

Удалите один винт Phillips #00 из угла сборки дисплея.

Удалите два винта Phillips #00 с правой стороны сборки дисплея.

Переверните дисплей, и если на краю сборки дисплея есть тонкая полоска черной ленты, аккуратно поднимите ее.

Держать ленту, чтобы она не прилипала к себе, может быть сложно. Рекомендуем положить ленту на бумагу с восковым покрытием (любой клей для наклеек подойдёт).

Удалите три винта Phillips #00 с левой стороны сборки дисплея.

Переверните сборку дисплея и снова аккуратно вставьте металлическую лопатку между двумя металлическими рельсами вдоль края сборки дисплея. Осторожно поверните лопатку, чтобы поднять ЖК-дисплей от стекла.

Отделите ЖК-дисплей и стекло, выдвинув ЖК-панель вдали от шлейфов на стекле.

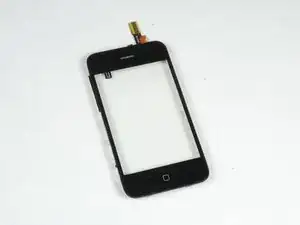

Осталась сборка передней панели.
