Замена дочерней платы Google Pixel XL

Нагрейте iOpener и приложите его к верхнему краю дисплея на две минуты.

Можно также использовать фен, термофен или нагревательную плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к высокой температуре.

Обратите внимание на следующие области перед началом поддевания:

Тонкий клей вдоль панели дисплея

Толстый слой клея

OLED-панель дисплея, которая очень подвержена повреждениям

Кабель дисплея, который может быть повреждён при поддевании

Когда край станет тёплым на ощупь, приложите присоску близко к краю.

Поднимите присоску и вставьте медиатор для вскрытия в образовавшуюся щель.

Не вставляйте медиатор глубже 13 мм (0,5 дюйма), иначе вы повредите узел дисплея.

Если не получается создать зазор, снова подогрейте край и попробуйте ещё раз.

Вместо медиатора для вскрытия можно попробовать использовать игральную карту для первичного проникновения.

Проведите медиатором вдоль верхнего края, чтобы разрезать клей.

Следите, чтобы не резать глубже 13 мм (0,5 дюйма), иначе вы повредите дисплей.

На верхнем крае экрана есть сетка, прикрывающая разговорный динамик. Если у вас нет запасной сетки, аккуратно обращайтесь с ней, чтобы не повредить и не потерять этот компонент.

Оставьте медиатор в краю, чтобы клей не склеился обратно.

Нагрейте iOpener и приложите его к правому краю телефона на две минуты.

Вставьте медиатор рядом с верхним краем телефона, где вы уже разрезали клей.

Медленно проведите медиатор вокруг правого угла.

Аккуратно проведите медиатором вниз по правому краю телефона, разрезая клей.

Не вставляйте медиатор глубже 1 мм (1/32"), иначе вы повредите узел дисплея.

Повторите шаг для левого края телефона.

Нагрейте нижний край iOpener'ом в течение двух минут.

Вставьте медиатор рядом с правым краем, где вы уже ослабили клей.

Аккуратно проведите медиатором вокруг угла.

Проведите медиатором вдоль нижнего края, чтобы разрезать клей.

Не разрезайте глубже 8,5 мм (1/3"), иначе вы повредите кабель дисплея.

Когда вы прорежете клей по периметру телефона, осторожно приподнимите узел дисплея немного за правые углы.

Не пытайтесь снять узел дисплея. Он всё ещё прикреплён гибким кабелем.

Используйте медиатор, чтобы отрезать остатки клея.

Поднимите узел дисплея с верхнего края и откиньте его так, чтобы он лежал перевёрнутым на рамке.

Осторожно, чтобы не натянуть гибкий кабель при откидывании узла.

Удалите два винта T5 длиной 4 мм, фиксирующие скобу кабеля дисплея.

В ходе ремонта отслеживайте каждый винт и убедитесь, что он возвращается точно на своё место.

Снимите скобу кабеля дисплея.

Используйте острый конец лопатки, чтобы приподнять и отключить кабель дисплея от разъёма.

Чтобы заново подключить такие защёлкивающиеся разъёмы, аккуратно выровняйте и нажмите на одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте посередине. При неправильном выравнивании контакты могут погнуться, что приведёт к необратимому повреждению.

Снимите узел дисплея.

Для подробных инструкций по повторной установке дисплея Pixel XL следуйте этому руководству.

Если в заменяемом дисплее отсутствует решётка динамика, аккуратно с помощью пинцета оторвите клейкую решётку с вашего старого дисплея и перенесите её на новый.

Перед установкой нового дисплея обязательно удалите все следы клея с рамки. Используйте пластиковую лопаточку или инструмент для вскрытия, чтобы счистить клей, и примените изопропиловый спирт высокой концентрации для удаления остатков.

Если вы возвращаете на место тот же узел дисплея, убедитесь, что удалили весь клей с панели и рамки перед нанесением нового клея.

Обязательно включите телефон и протестируйте ремонт перед нанесением нового клея и герметизацией телефона.

Во время загрузки после сборки экран пройдёт процедуру калибровки. Не прикасайтесь к экрану в этот процесс — это может привести к неверной калибровке сенсора и проблемам с сенсорным вводом.

Удалите следующие винты, которые крепят среднюю рамку к задней панели:

Семь чёрных винтов T5, 4 мм

Два серебристых винта T5, 3 мм

Средняя рамка плотно удерживается пластиковыми защёлками, которые входят в край задней крышки.

Найдите небольшой вырез в нижнем левом углу рамки и вставьте лезвие для вскрытия.

Сдвиньте лезвие вдоль нижнего края телефона в направлении нижнего правого угла и оставьте его там.

Вставьте отдельное лезвие для вскрытия в правый край телефона, рядом с низом.

Медленно продвигайте лезвие вверх вдоль стыка, пока первая защёлка не выйдет из зацепления.

Из‑за малых допусков это может быть сложно и потребовать значительной силы. Если возникают трудности, попробуйте вставить и сдвинуть игральную карту.

После того как защёлка освободится, оставьте лезвие на месте, чтобы предотвратить новое защёлкивание средней рамки.

Вставьте лезвие для вскрытия в правый край телефона и проведите им вверх в сторону верхней правой защёлки.

Не нужно вставлять лезвие глубже, чем на 2 мм. Если ввести лезвие полностью, вы можете повредить гибкие шлейфы.

Медленно проведите лезвие мимо защёлки, чтобы освободить её от рамки.

В этот момент правый край средней рамки должен быть свободен от корпуса. Если это не так, сдвигайте лезвие вверх и вниз вдоль правого края.

Схватите правый край средней рамки за углы и медленно поднимите край, как петлю.

Когда левый край почувствуется ослабленным, перестаньте поднимать и поднимите среднюю рамку вверх.

Снимите среднюю рамку.

Для повторной установки совместите её с корпусом, затем сожмите по периметру, пока все защёлки не встанут на место. При правильной установке средняя рамка должна лежать вровень.

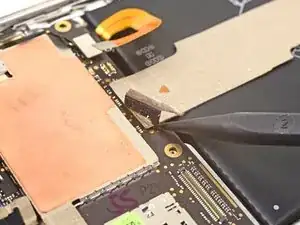

Используйте острый конец лопатки, чтобы поддеть и отключить разъём батареи.

Слегка согните гибкий кабель батареи так, чтобы он не коснулся случайно материнской платы.

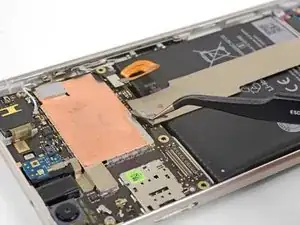

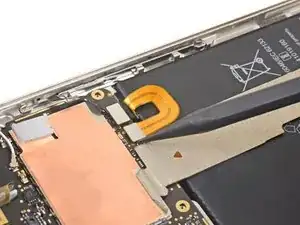

Используйте пинцет, чтобы отогнуть ленту в верхней части соединительного кабеля.

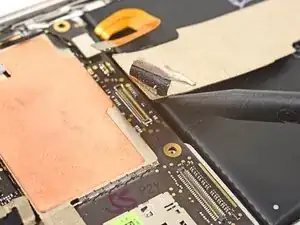

Используйте острый конец лопатки, чтобы поддеть и отключить соединительный кабель от материнской платы.

При повторном подключении совмещайте кабель с гнездом и нажмите пальцем с одной стороны, затем с другой. При правильном подключении кабель будет прочно зафиксирован в гнезде.

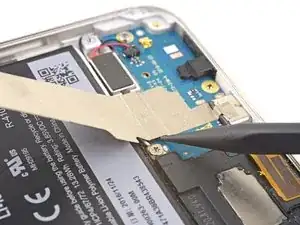

Используйте острый конец лопатки, чтобы поддеть и отключить соединительный кабель от нижней дочерней платы.

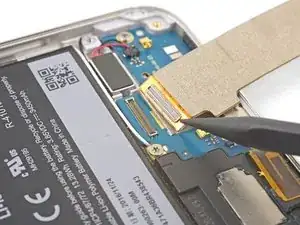

Продолжайте отслаивать соединительный кабель от нижней дочерней платы.

Снимите соединительный кабель.

Используйте край монтажного инструмента, чтобы аккуратно выдавить разъём вибромотора из его гнезда.

Не тяните разъём за провода. Это, скорее всего, приведёт к поломке разъёма.

Для повторной установки используйте монтажный инструмент и острие лопатки для выравнивания разъёма, затем gently insert the connector with the opening tool while using the spudger to brace against the socket.

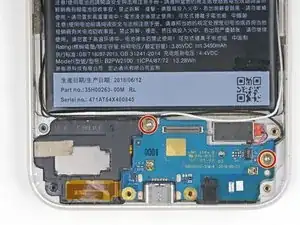

Удалите два винта T5, 3 мм, которые закрепляют дочернюю плату в рамке.

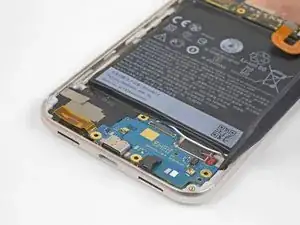

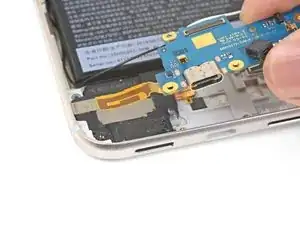

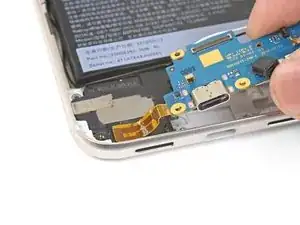

Используйте плоский конец лопатки, чтобы поддеть и приподнять правый край дочерней платы.

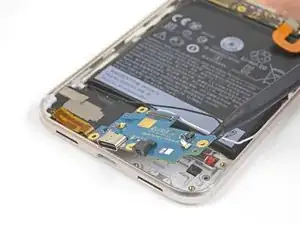

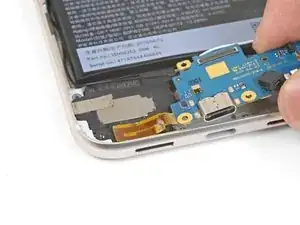

Отведите дочернюю плату влево, чтобы вынуть её из гнезда.

Не пытайтесь полностью снять дочернюю плату — она всё ещё прикреплена к рамке.

При сборке убедитесь, что белый антенный кабель проходит через вырез в дочерней плате, а чёрный антенный кабель обвёрнут вокруг стойки винта.

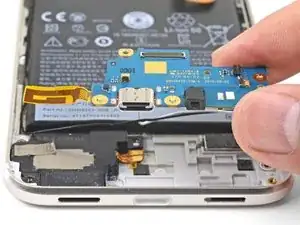

Медленно поднимите левый край дочерней платы, срывая антенный патч с динамика.

Можно вставить лезвие для вскрытия под антенный патч, чтобы помочь отделить его от динамика.

Если антенный патч начинает рваться, перестаньте тянуть. Разогрейте iOpener, приложите его к углу на минуту и используйте лезвие для вскрытия, чтобы помочь снять патч с динамика.

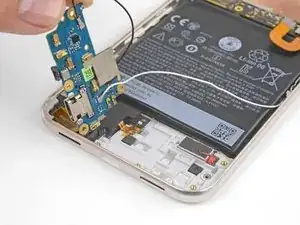

Переверните дочернюю плату.

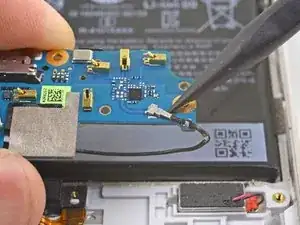

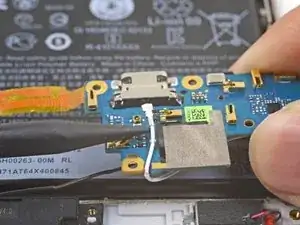

Используйте острый конец лопатки, чтобы поддеть и отключить чёрный антенный кабель от его гнезда.

Освободите антенный кабель из удерживающей защёлки.

Используйте острый кончик лопатки, чтобы приподнять и отсоединить белый антенный кабель от его разъёма.

Освободите антенный кабель от удерживающей клипсы.

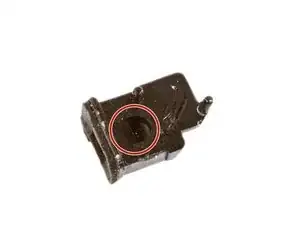

Если у вашей запасной детали отсутствует пластиковый барометрический вентиль, перенесите его с оригинальной детали на новую.

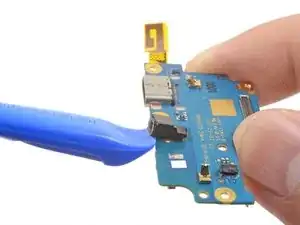

Используйте край монтажного инструмента, чтобы аккуратно поддеть и ослабить барометрический вентиль на плате.

Будьте осторожны, не давите слишком сильно, иначе вы согнёте пластиковые направляющие фиксаторы вентиля.

Возможно, вам потребуется использовать клей или двухстороннюю ленту для крепления вентиля к новой детали. В этом случае следите за тем, чтобы не закрыть нижнее вентиляционное отверстие.
