Замена аккумулятора Google Pixel XL

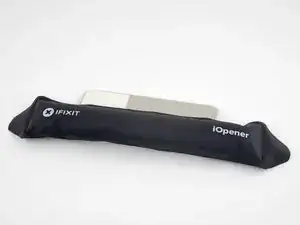

Нагрейте iOpener и приложите его к верхнему краю дисплея на две минуты.

Можно также использовать фен, строительный фен или нагревательную пластину, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к нагреву.

Перед началом поддевания обратите внимание на следующие зоны:

Тонкий клей вдоль панели дисплея

Толстый клей

OLED-панель дисплея, которая очень легко повреждается

Шлейф дисплея, который может быть повреждён при поддевании

Когда край станет тёплым на ощупь, приложите присоску близко к краю.

Подтяните присоску и вставьте медиатор в образовавшийся зазор.

Не вставляйте медиатор глубже 13 мм (0,5 дюйма), иначе вы повредите модуль дисплея.

Если не удаётся создать зазор, повторно нагрейте край и попробуйте снова.

Можно также попробовать использовать игральную карту вместо медиатора для первоначального прохода.

Протяните медиатор по верхнему краю, чтобы разрезать клей.

Убедитесь, что не разрезаете глубже 13 мм (0,5 дюйма), иначе вы повредите дисплей.

На верхнем крае экрана есть сетка, закрывающая разговорный динамик. Если у вас нет запасной сетки, постарайтесь не повредить и не потерять этот компонент.

Оставьте медиатор в зазоре, чтобы клей не склеился обратно.

Нагрейте iOpener и приложите его к правому краю телефона на две минуты.

Вставьте медиатор рядом с верхним краем телефона, где вы уже разрезали клей.

Медленно проведите медиатор вокруг правого угла.

Осторожно проведите медиатор вниз по правому краю телефона, чтобы разрезать клей.

Не вставляйте медиатор более чем на 1 мм (1/32") вдоль края, иначе вы повредите модуль дисплея.

Повторите шаг для левого края телефона.

Нагрейте нижний край iOpener на две минуты.

Вставьте медиатор рядом с правым краем, где вы уже ослабили клей.

Осторожно проведите медиатор вокруг угла.

Проведите медиатор вдоль нижнего края, чтобы разрезать клей.

Не разрезайте глубже 8,5 мм (1/3"), иначе вы повредите шлейф дисплея.

Когда вы разрежете клей по периметру телефона, аккуратно приподнимите модуль дисплея вверх немного за правые углы.

Не пытайтесь полностью снять модуль дисплея. Он всё ещё подключён флекс-кабелем.

Используйте медиатор, чтобы разрезать оставшийся клей.

Поднимите модуль дисплея с верхнего конца и поверните его так, чтобы он лежал вверх тормашками на корпусе.

Будьте осторожны, чтобы не натянуть флекс-кабель при повороте модуля.

Удалите два винта T5 длиной 4 мм, крепящие кронштейн шлейфа дисплея.

В ходе ремонта отслеживайте каждый винт и убедитесь, что он возвращён на то же место.

Снимите кронштейн шлейфа дисплея.

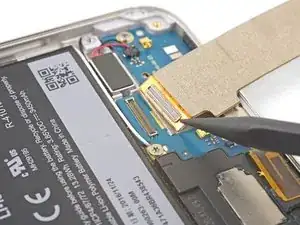

Используйте острый конец лопатки, чтобы поддеть и отсоединить шлейф дисплея от его разъёма.

Чтобы повторно подключить подобные защёлкивающиеся разъёмы, аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте посередине. Если разъём смещён, контакты могут согнуться, что приведёт к необратимому повреждению.

Снимите узел дисплея.

Для полного руководства по повторной установке дисплея Pixel XL следуйте этому руководству.

Если у вашего запасного дисплея нет защитной сетки динамика, с помощью пинцета аккуратно оторвите клейкую сетку со старого дисплея и перенесите её на новый.

Перед установкой нового дисплея обязательно удалите все следы клея с рамки. Используйте лопатку или инструмент для вскрытия, чтобы соскрести его, и примените спирт высокой концентрации для удаления остатков.

Если вы повторно устанавливаете тот же узел дисплея, обязательно удалите все остатки клея с панели и рамки перед нанесением нового клея.

Обязательно включите телефон и проверьте выполненный ремонт перед нанесением нового клея и повторным запечатыванием телефона.

Во время процесса загрузки после сборки экран пройдёт процедуру калибровки. Не касайтесь экрана в этот период, так как это может привести к неправильной калибровке сенсора и возникновению проблем с сенсорным вводом.

Удалите следующие винты, которые крепят среднюю рамку к задней крышке:

Семь чёрных винтов T5, 4 мм

Два серебристых винта T5, 3 мм

Средняя рамка плотно удерживается пластиковыми защёлками, которые вжимаются в кромку задней крышки.

Найдите небольшой вырез в левом нижнем углу рамки и вставьте медиатор для вскрытия.

Проведите медиатор вдоль нижнего края телефона к правому нижнему углу и оставьте его там.

Вставьте отдельный медиатор в правый край телефона, рядом с нижней частью.

Медленно продвигайте медиатор вверх по шву, пока первая защёлка не отщёлкнется.

Из‑за плотных допусков это может быть трудно и потребовать значительной силы. Если возникают трудности, попробуйте вставить и сдвинуть игральную карту.

После того как вы освободите защёлку, оставьте медиатор на месте, чтобы предотвратить повторное защёлкивание средней рамки.

Вставьте медиатор в правый край телефона и проведите им вверх к верхней правой защёлке.

Не вводите медиатор глубже 2 мм в край. Если вставить медиатор слишком глубоко, вы рискуете повредить гибкие шлейфы.

Медленно проведите медиатор мимо защёлки, чтобы освободить её от рамки.

В этот момент правая кромка средней рамки должна быть освобождена от корпуса. Если это не так, проводите медиатором вверх и вниз вдоль правого края.

Схватите правый край средней рамки за углы и медленно отведите край вверх, как петлю.

Когда левый край станет свободным, прекратите отведение и поднимите среднюю рамку вверх.

Снимите среднюю рамку.

Для повторной установки средней рамки совместите её с корпусом, затем сожмите по периметру, пока все защёлки не защёлкнутся обратно. При правильной установке рамка должна лечь заподлицо.

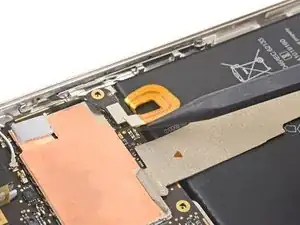

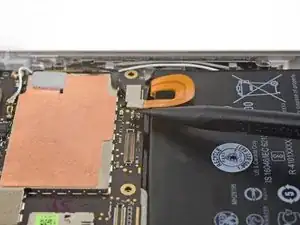

Используйте острый конец лопатки, чтобы поддеть и отключить разъём батареи.

Слегка изогните гибкий кабель батареи, чтобы он случайно не коснулся материнской платы.

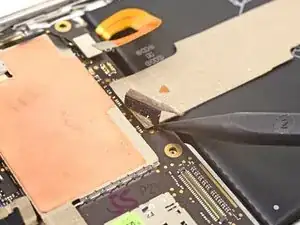

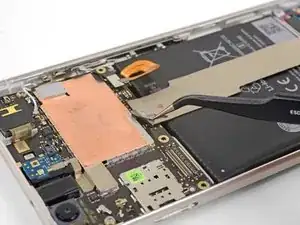

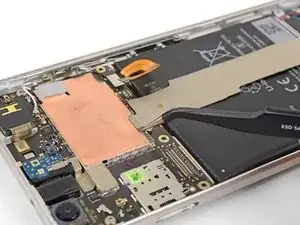

Используйте пинцет, чтобы оторвать ленту сверху соединительного кабеля.

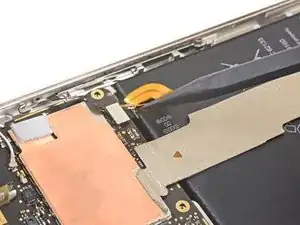

Используйте острый конец лопатки, чтобы поддеть и отключить соединительный кабель от материнской платы.

При повторном подключении совместите кабель с разъёмом и прижмите его пальцем с одной стороны, затем с другой. При правильной установке кабель должен прочно удерживаться разъёмом.

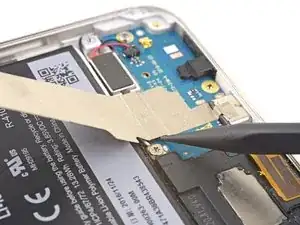

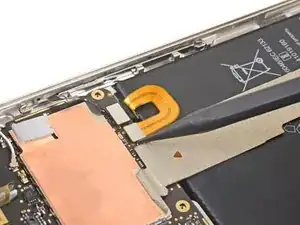

Используйте острый конец лопатки, чтобы поддеть и отключить соединительный кабель от нижней дополнительной платы.

Вы можете оставить соединительный кабель приклеенным к дополнительной плате с помощью клея или полностью удалить его.

Батарея закреплена двумя полосками двусторонней ленты.

Разогрейте iOpener и поместите его на заднюю левую кромку телефона на две минуты. Возможно, потребуется повторно разогреть и приложить iOpener.

Переверните телефон.

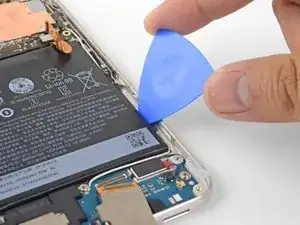

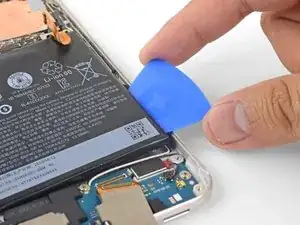

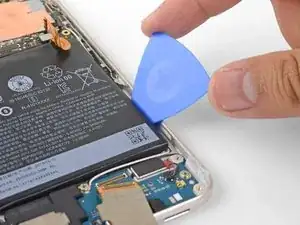

Медленно и сильно вдавите медиатор вдоль правого края батареи (она должна быть тёплой). Проведите им слегка туда‑обратно, чтобы перерезать клей.

Будьте осторожны, чтобы не зацепить белый антенный кабель, идущий вдоль края батареи, пока вы вдавливаете медиатор.

Если вам трудно поддеть медиатор под батарею, разогрейте и снова приложите iOpener, как указано в предыдущем шаге.

Вы также можете нанести немного спирта высокой концентрации по краю, чтобы ослабить клей.

Как только вы ослабите правую сторону батареи от корпуса, оставьте медиатор на месте, чтобы клей не склеился снова.

Разогрейте iOpener и поместите его на заднюю часть правого края телефона на две минуты. Возможно, потребуется повторно разогреть и снова приложить iOpener.

В качестве альтернативы заполните пластиковую пипетку или шприц спиртом высокой концентрации и нанесите несколько капель спирта под оба края аккумулятора. Дайте спирту минуту, чтобы ослабить клей аккумулятора.

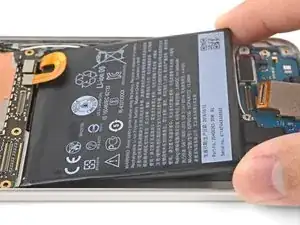

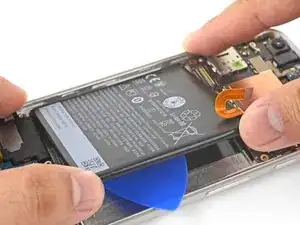

Схватите ослабленный правый край аккумулятора за углы и медленно отведите правый край вверх.

Если вы чувствуете или видите, что аккумулятор изгибается под нагрузкой, прекратите и снова приложите разогретый iOpener или больше спирта, как указано в предыдущем шаге.

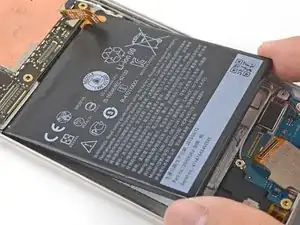

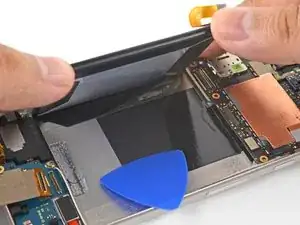

Когда блок аккумулятора отойдет от клея, медленно поднимите аккумулятор из корпуса.

Снимите аккумулятор.

Чтобы снизить риск пожара и вытекания химических веществ, не используйте повторно и не устанавливайте обратно использованный аккумулятор.

Для установки аккумулятора примените новые клейкие полоски и убедитесь, что разъем аккумулятора правильно выровнен.

Установите растягивающиеся клейкие полоски, двустороннюю ленту или готовые клейкие полоски.

Поместите новый аккумулятор в гнездо.

Используйте плоский конец лопатки или палец, чтобы временно подключить разъем аккумулятора к плате.

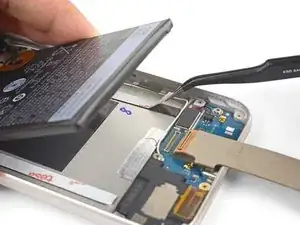

Пока аккумулятор всё ещё подключен, приподнимите нижний конец аккумулятора.

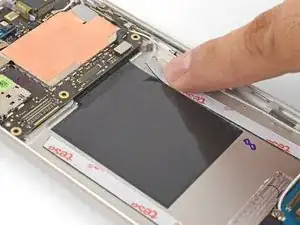

С помощью пинцета снимите все защитные полосы с клея.

Осторожно опустите аккумулятор на место и прижмите по краям, чтобы активировать клей.

Используйте лопатку, чтобы поддеть и отключить разъем аккумулятора от платы и немного отогнуть его в сторону.

Продолжайте сборку в обратном порядке.
