Замена антенны 5G mmWave в Google Pixel Fold

Перед началом ремонта разрядите батарею до уровня ниже 25%. Заряженная батарея может загореться при повреждении.

Полностью выключите телефон и отключите все кабели.

Положите телефон на чистую ровную поверхность так, чтобы заднее стекло было сверху.

Разогрейте iOpener и приложите его к нижнему краю заднего стекла на две минуты.

Вы также можете использовать фен, тепловую пушку или горячую пластину — но чрезмерный нагрев может повредить дисплеи и/или внутренние батареи, поэтому действуйте с осторожностью.

Следующие три шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti-Clamp, пропустите три шага вниз для альтернативного метода.

Для полного руководства по использованию Anti-Clamp ознакомьтесь с этим руководством.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti-Clamp.

Полностью разверните телефон и наденьте рычаги Anti-Clamp на левый край заднего стекла, ниже логотипа Google «G».

Располагайте присоски ближе к нижнему краю телефона — одна на передней панели и одна на задней.

Убедитесь, что присоска на внутреннем экране не соприкасается с рамкой, иначе она не будет держаться должным образом.

Сожмите присоски вместе, чтобы создать вакуум на нужной области.

Если поверхность телефона слишком скользкая и Anti-Clamp не удерживается, вы можете использовать ленту, чтобы сделать поверхность более цепкой. Если стекло треснуто, используйте упаковочную ленту, чтобы помочь присоскам прилипнуть.

Поместите под телефон опору, например коробку или стопку книг, чтобы он лежал ровно между рычагами Anti-Clamp.

Потяните синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начнут смещаться, снимите присоски и выровняйте рычаги заново.

Вставьте медиатор для вскрытия в образовавшийся зазор под задним стеклом.

Если Anti-Clamp не создал достаточного зазора, подогрейте край сильнее и поверните ручку ещё на четверть оборота.

Не проворачивайте больше чем на четверть оборота за раз и делайте паузу в одну минуту между поворотами. Дайте Anti-Clamp и времени делать работу за вас.

Пропустите следующий шаг.

Приложите присоску к заднему стеклу как можно ближе к центру нижнего края.

Сильно и ровно потяните присоску вверх, чтобы создать зазор между задним стеклом и рамкой.

Вставьте медиатор для вскрытия в зазор.

В зависимости от возраста телефона это может быть затруднительно. Если возникают проблемы, подогрейте край и попробуйте снова.

Если заднее стекло сильно треснуто, покрытие его слоем прозрачной упаковочной ленты может позволить присоске сцепиться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, можно приклеить присоску к разбитому стеклу супер-клеем.

Не вставляйте медиатор глубже 3,5 мм при разделении клея заднего стекла, иначе вы рискуете повредить внутренние компоненты.

Проводите медиатором взад-вперёд вдоль нижнего края, чтобы отделить клей.

Оставьте медиатор в нижнем левом углу перед продолжением.

Приложите разогретый iOpener к левому краю заднего стекла на две минуты.

Поверните медиатор вокруг нижнего левого угла, чтобы отделить клей.

Вставьте второй медиатор в нижнем левом углу.

Сдвигайте медиатор в направлении верхнего левого угла, чтобы отделить клей.

Оставьте медиатор в верхнем левом углу перед продолжением.

Приложите разогретый iOpener к верхнему краю заднего стекла на две минуты.

Поверните медиатор вокруг верхнего левого угла, чтобы отделить клей.

Вставьте третий медиатор в верхнем левом углу.

Сдвигайте медиатор в направлении верхнего правого угла, чтобы отделить клей.

Приложите нагретый iOpener к правому краю заднего стекла на две минуты.

Этот острый угол очень хрупкий. Используйте много тепла и действуйте очень аккуратно вокруг угла на этом этапе.

Наклоните медиатор так, чтобы он был как можно более плоским к заднему стеклу.

Поверните медиатор вокруг верхнего правого угла, чтобы отделить клей.

Вставьте четвёртый медиатор в верхний правый угол.

Проведите медиатором к нижнему правому углу, чтобы отделить клей.

Этот острый угол очень хрупкий. Используйте много тепла и действуйте очень аккуратно вокруг угла на этом этапе.

Наклоните медиатор так, чтобы он был как можно более плоским к заднему стеклу.

Поверните медиатор вокруг нижнего правого угла, чтобы отделить клей.

Пока не снимайте полностью заднее стекло, оно ещё соединено с телефоном кабелем.

На данном этапе заднее стекло должно быть отделено от корпуса. Если по периметру остаётся сопротивление, используйте медиатор, чтобы отделить остатки клея.

Откиньте левый край заднего стекла вверх и над правым краем телефона.

Положите заднее стекло справа от телефона перед продолжением работы.

В ходе ремонта отслеживайте каждий винт и убедитесь, что он возвращается точно на своё место.

Хотя в Pixel Fold используются винты Torx Plus, стандартные биты Torx также подходят. Используйте тот же размер или на размер больше (биты T3 или T4 Torx с винтами Torx Plus 3IP) и применяйте постоянное давление вниз, чтобы предотвратить срыв шлица.

Используйте отвёртку Torx Plus 3IP, чтобы удалить два винта длиной 2.8 мм, фиксирующих среднюю планку.

Используйте пинцет или пальцы, чтобы потянуть среднюю планку к левому краю телефона и освободить её защёлку.

Снимите среднюю планку.

При сборке вставьте защёлку средней планки под её паз в корпусе перед выравниванием отверстий под винты.

Используйте наконечник пластикового лопатки, чтобы поддеть и отсоединить кабель заднего стекла от платы.

Чтобы заново присоединить нажимные разъёмы, подобные этому, аккуратно выровняйте и прижмите одну сторону до щелчка, затем повторите с другой стороны. Не давите в середине. Если разъём смещён, контакты могут согнуться и получить необратимое повреждение.

Снимите заднее стекло.

При сборке:

Если вы собираетесь повторно использовать заднее стекло, используйте пинцет, чтобы удалить крупные куски клея с кромки заднего стекла.

Повторите для клея на корпусе.

Используйте изопропиловый спирт (>90%) и безворсовую ткань, чтобы удалить оставшиеся следы клея.

Следуйте этому руководству, чтобы заменить клей для заднего стекла на полоски, вырезанные по размеру.

Если у вас нет клеевых полосок, вырезанных по размеру, используйте двусторонний скотч, например Tesa Tape, чтобы зафиксировать заднее стекло на корпусе.

Графитовый экран очень хрупкий. Будьте осторожны при снятии графитовой плёнки на этом этапе, особенно если вы собираетесь её повторно использовать.

Графитовая плёнка слабо приклеена к плате.

Отделяйте нижнюю часть графитовой плёнки в направлении к верхней части телефона, пока не получите доступ к нижней планке.

Используйте руки или ленту с лёгким клеевым слоем, чтобы удерживать графитовую плёнку в стороне.

При сборке:

Если вы полностью сняли графитовую плёнку, следуйте этому руководству, чтобы заменить её.

Если у вас нет клеевых полосок, вырезанных по размеру для антенны, используйте двусторонний скотч, например Tesa Tape, чтобы прикрепить графитовую плёнку к плате.

Используйте пинцет или чистый ноготь, чтобы снять чёрный защитный колпачок с верхнего винта на нижней планке.

Используйте отвёртку Torx Plus 3IP, чтобы удалить пять винтов длиной 3.1 мм, фиксирующих нижнюю планку.

Используйте пинцет или пальцы, чтобы потянуть нижнюю планку к нижнему краю телефона и освободить её защёлку.

Снимите нижнюю планку.

При сборке вставьте защёлку нижней планки под её паз в плате перед выравниванием отверстий под винты.

Есть две батареи, которые нужно отключить, по одной для каждой половины телефона.

Используйте наконечник пластикового лопатки, чтобы поддеть и отсоединить разъём кабеля основной батареи с нажимным контактом.

Снимите серую проводящую ленту с нижнего межсоединительного кабеля.

Используйте острие лопатки, чтобы поддеть и отсоединить защёлки пресс‑соединителей батареи‑флип и нижнего межсоединительного кабеля.

Необходимо отключить оба кабеля, чтобы разъём батареи случайно не коснулся платы.

При сборке следующие два шага показывают, как заменить проводящую ленту батареи‑флип и нижнего межсоединительного кабеля.

Снимите новую проводящую ленту с подложки и приложите липкую сторону к разъёму нижнего межсоединительного кабеля, убедившись, что лента перекрывает плату.

Используйте лопатку или пальцы, чтобы прижать проводящую ленту и закрепить её.

Используйте пинцет или пальцы, чтобы потянуть за язычок и открыть ленту.

Используйте отвертку Torx Plus 3IP, чтобы выкрутить два винта длиной 2,8 мм, фиксирующие верхнюю скобу.

Потяните верхнюю скобу в сторону левого края телефона, чтобы освободить её защёлки.

Снимите верхнюю скобу.

При сборке вставьте защёлки верхней скобы под соответствующие направляющие в рамке перед совмещением отверстий для винтов.

Антенна 5G mmWave слабо приклеена к рамке.

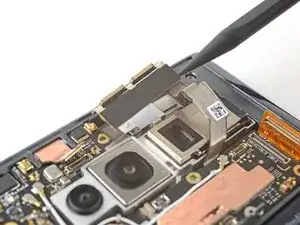

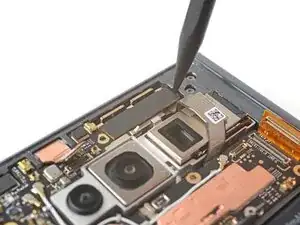

Вставьте острие лопатки между рамкой и правым краем антенны 5G mmWave.

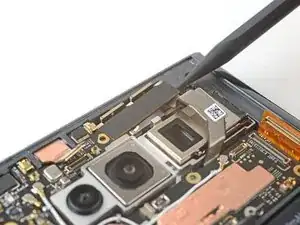

Подденьте, чтобы разъединить клейкую основу.

При сборке, если клей всё ещё цел и липок, его можно использовать повторно. В противном случае следуйте этому руководству, чтобы заменить клей на полоски по индивидуальной нарезке.

Если у вас нет полосок клея по индивидуальной нарезке, используйте двустороннюю ленту, например Tesa Tape, чтобы закрепить антенну на рамке.

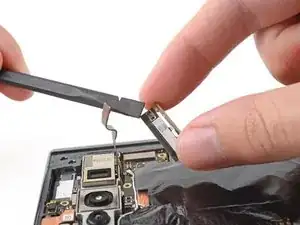

Потяните антенну 5G mmWave к нижней части телефона, чтобы обнажить её кабельный пресс‑разъём.

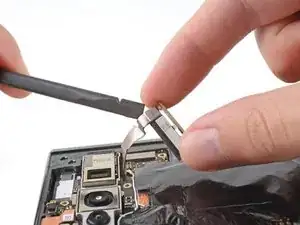

Используйте плоский конец лопатки, чтобы поддеть и отключить кабельный пресс‑разъём антенны 5G mmWave.

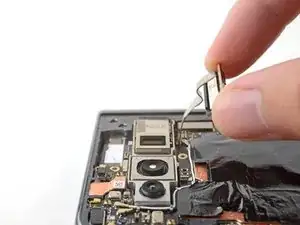

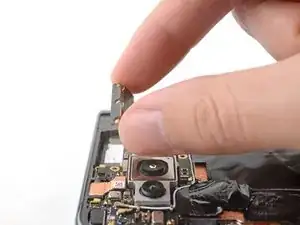

Снимите антенну.
