Снятие верхней платы

Дайте аккумулятору разрядиться ниже 25% перед началом ремонта. Заряженный аккумулятор может воспламениться при повреждении.

Полностью выключите телефон и отключите все кабели.

Разогрейте iOpener и приложите его к нижнему краю экрана на две минуты.

Пока клей размягчается, обратите внимание на следующее:

Клей находится под тёмной чёрной рамкой вокруг экрана.

Во время снятия экрана необходимо вставлять лопатку только до уровня рамки.

Не вставляйте лопатку глубже, иначе вы рискуете повредить экран и внутренние компоненты.

Прикрепите присоску к экрану как можно ближе к центру нижнего края.

Сильно и равномерно потяните присоску вверх, чтобы образовался зазор между экраном и рамкой.

Вставьте лопатку в образовавшийся зазор.

В зависимости от возраста телефона это может быть сложно. Если возникают трудности, дополнительно нагрейте край и попробуйте снова.

Если экран сильно треснул, покрытие его слоем прозрачной упаковочной ленты может позволить присоске прикрепиться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, присоску можно приклеить цианакрилатом к экрану.

Проведите лопаткой вдоль нижнего края, чтобы отделить клей.

Оставьте лопатку в нижнем правом углу перед продолжением.

Приложите разогретый iOpener к правому краю экрана на две минуты.

Поверните лопатку вокруг нижнего правого угла, чтобы отделить клей.

Вставьте новую лопатку в нижний правый угол.

Проведите лопатку к верхнему правому углу, чтобы отделить клей.

Оставьте лопатку в верхнем правом углу перед продолжением.

Приложите разогретый iOpener к верхнему краю экрана на две минуты.

Поверните лопатку вокруг верхнего правого угла, чтобы отделить клей.

Вставьте новую лопатку в верхний правый угол.

Проведите лопатку к верхнему левому углу, чтобы отделить клей.

Приложите разогретый iOpener к левому краю экрана на две минуты.

Острый угол очень хрупкий. Используйте достаточно тепла и будьте очень осторожны вокруг угла на этом шаге.

Угол наклона лопатки должен быть как можно более плоским к экрану.

Поверните лопатку вокруг верхнего левого угла, чтобы отделить клей.

Вставьте новую лопатку в верхний левый угол.

Проведите лопатку к нижнему левому углу, чтобы отделить клей.

Острый угол очень хрупкий. Используйте достаточно тепла и будьте очень осторожны вокруг угла на этом шаге.

Угол наклона лопатки должен быть как можно более плоским к экрану.

Поверните лопатку вокруг нижнего левого угла, чтобы отделить клей.

Небольшая клейкая полоска фиксирует экран рядом с верхним правым углом телефона.

Следующие три шага покажут, как отделить этот клей.

Разогрейте iOpener и приложите его к верхнему правому углу экрана на две минуты.

Вставьте лопатку под правый край экрана, рядом с верхним правым углом.

Вдавите лопатку под экран настолько глубоко, насколько сможете, не потеряв контроль.

Будьте очень осторожны на этом шаге — существует риск повреждения экрана. Работайте медленно и при необходимости применяйте больше тепла.

Поворачивайте медиатор назад и вперёд, чтобы отделить клей.

Если Вы не чувствуете, что клей отделяется, примените больше тепла или вставьте медиатор под другим углом.

На этом этапе экран должен отделиться от рамки. Если по краям всё ещё есть сопротивление, используйте медиатор, чтобы отделить оставшийся клей.

Не снимайте экран пока — он всё ещё подключён к телефону кабелем.

Откиньте левый край экрана вверх и над правым краем телефона.

Дайте экрану отдохнуть рядом с телефоном перед продолжением.

В ходе этого ремонта отслеживайте каждый винт и убедитесь, что он возвращается точно на своё место.

Хотя в Pixel Fold используются винты Torx Plus, обычные биты Torx тоже подходят. Используйте тот же размер или на размер больше (биты T3 Torx или T4 с винтами Torx Plus 3IP) и прикладывайте постоянное, направленное вниз усилие, чтобы избежать срыва шлицов.

Используйте отвёртку Torx Plus 3IP, чтобы выкрутить пять винтов длиной 2.5 мм, фиксирующих нижнюю скобу.

Снимите нижнюю скобу пинцетом или пальцами.

При сборке убедитесь, что нижняя скоба сидит на своих двух направляющих штифтах перед повторной фиксацией винтами.

Не поддевaйте аккумулятор на этом шаге. Введите лопатку под левый или правый край прижимающего разъёма.

Используйте плоский конец лопатки, чтобы поддеть и отсоединить прижимной разъём батареи складывающейся части.

Чтобы заново прикрепить подобные прижимные разъёмы, аккуратно совместите и нажмите одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте в середине. При неправильном совмещении контакты могут погнуться и привести к необратимому повреждению.

Вставьте острый конец лопатки под короткий край прижимного разъёма экрана, обращённый к нижней части телефона.

Не вставляйте лопатку в другие места — Вы рискуете повредить поверхностно-монтированные компоненты на плате.

Подденьте вверх, чтобы отключить прижимной разъём экрана.

Снимите экран.

Задняя сторона экрана Pixel очень хрупкая. Даже небольшая царапина или вмятина могут повредить экран.

Чтобы не повредить экран или новый экран:

При обращении с экраном держите его за края.

При размещении экрана на рабочей поверхности убедитесь, что ничто не соприкасается с задней стороной экрана. Рекомендуется положить его на мягкую, не оставляющую ворса ткань.

При сборке выполните следующее:

Если Вы повторно используете экран, удалите пинцетом крупные куски клея с периферии экрана.

Повторите для клея на рамке, включая маленький клей в верхнем правом углу телефона.

Если верхний правый клей всё ещё цел и липок, Вы можете его повторно использовать.

Используйте изопропиловый спирт (>90%) и не оставляющую ворса ткань, чтобы удалить остатки клея.

Следуйте этому руководству, чтобы заменить клей полосы экрана.

Если у Вас нет заранее вырезанных клеевых полос, используйте двустороннюю ленту, например Tesa Tape, чтобы закрепить экран на рамке.

Используйте отвёртку Torx Plus 3IP, чтобы выкрутить три винта длиной 2.5 мм, фиксирующих верхнюю скобу.

В верхнем правом углу телефона находится магнит. При удалении близлежащих винтов они могут прилипнуть к магниту.

Если Вам трудно ввести эти винты, удерживайте их пинцетом, пока не закрутите первые несколько витков.

Вибромотор складывающейся части прикреплён к нижней стороне верхней скобы.

Потяните верхнюю скобу в сторону левого края телефона, чтобы отделить её от углубления в рамке.

Снимите верхнюю скобу.

При сборке вставьте правый край верхней скобы под его выступ в рамке перед совмещением отверстий для винтов.

Не поддевaйте аккумулятор лопаткой — Вы рискуете повредить его.

Верхний динамик слабо приклеен к рамке.

Вставьте плоский конец лопатки между аккумулятором и нижним краем верхнего динамика.

Поверните лопатку, чтобы отделить клей, фиксирующий нижнюю часть динамика.

Снимите верхний динамик.

При сборке, если Ваш клей всё ещё цел и липок, Вы можете его повторно использовать. В противном случае следуйте этому руководству, чтобы заменить клей.

Если у Вас нет заранее вырезанных клеевых полос, используйте двустороннюю ленту, например Tesa Tape, чтобы закрепить динамик на рамке.

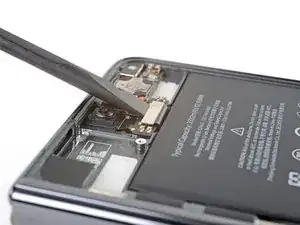

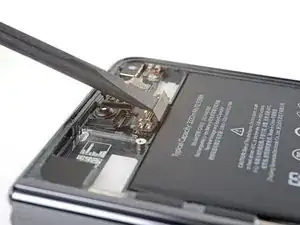

Используйте плоский конец лопатки, чтобы поддеть и отсоединить прижимной разъём верхнего соединительного кабеля.

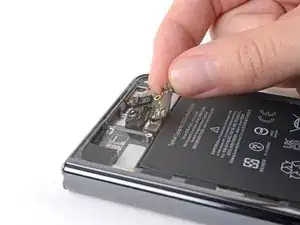

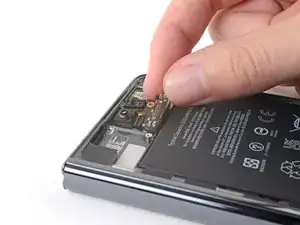

Потяните верхнюю плату в направлении к нижней части телефона, чтобы отделить её от гнезда в корпусе.

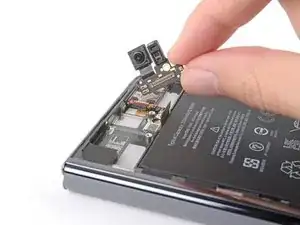

Снимите верхнюю плату.

При сборке убедитесь, что верхняя плата установлена на направляющий штифт, прежде чем закреплять её.
