Замена аккумулятора iPhone 8 Plus

Перед началом разрядите аккумулятор iPhone ниже 25%. Заряженный литий‑ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Перед началом разборки выключите iPhone.

Удалите два пенталобных винта 3,5 мм с нижнего торца iPhone.

Открытие дисплея нарушит его водозащитные уплотнения. Подготовьте заменяющие уплотнения перед тем, как перейти дальше, или избегайте попадания жидкости, если будете собирать iPhone без замены уплотнений.

Если вставить карбоновую лопатку слишком глубоко, она может повредить устройство. Следуйте этому шагу, чтобы пометить лопатку и избежать повреждений.

Отмерьте 3 мм от кончика и отметьте лопатку перманентным маркером.

Вы также можете пометить другие углы лопатки разными расстояниями.

Альтернативно, приклейте монету к лопатке на расстоянии 3 мм от кончика.

Apple продаёт инструмент Adhesive Cutter для безопасного разрезания клея дисплея в своём магазине Self Repair.

Если у вашего iPhone треснул экран, зафиксируйте дальнейшее разрушение и предотвратите травмы во время ремонта, заклеив стекло.

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты на экран iPhone, пока вся передняя панель не будет покрыта.

Наденьте защитные очки, чтобы уберечь глаза от осколков стекла, которые могут оторваться во время ремонта.

Если присоска не прилипает на следующих шагах, сложите прочную ленту (например, армированную) в ручку и используйте её, чтобы приподнять экран.

Если ничего не помогает, можно приклеить присоску к экрану суперклеем.

Следующие три шага демонстрируют Anti‑Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti‑Clamp, пропустите три шага вниз для альтернативного метода.

Для полного руководства по использованию Anti‑Clamp ознакомьтесь с этим руководством.

Потяните синюю рукоятку назад, чтобы разблокировать рычаги Anti‑Clamp.

Наденьте рычаги на левый или правый край вашего iPhone.

Расположите присоски рядом с нижним краем iPhone чуть выше кнопки «Домой» — одну спереди и одну сзади.

Сожмите присоски вместе, чтобы создать всасывание в нужной области.

Если поверхность iPhone слишком скользкая и Anti‑Clamp не держится, вы можете использовать ленту, чтобы сделать поверхность более сцепляемой.

Потяните синюю рукоятку вперёд, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начнут смещаться, немного ослабьте присоски и выровняйте рычаги.

Разогрейте iOpener и проденьте его через рычаги Anti‑Clamp.

Вы также можете использовать фен, термофен или горячую плиту, но чрезмерное тепло может повредить дисплей и/или внутренний аккумулятор, поэтому действуйте осторожно.

Сложите iOpener так, чтобы он располагался на нижнем крае iPhone.

Подождите одну минуту, чтобы клей мог немного ослабнуть и появился зазор для открытия.

Вставьте лопатку под экран, когда Anti‑Clamp создаст достаточно большой зазор.

Если Anti‑Clamp не создаёт достаточного зазора, нагрейте область сильнее и поверните рукоятку на четверть оборота.

Не проворачивайте больше четверти оборота за раз и ждите одну минуту между поворотами. Дайте Anti‑Clamp и времени выполнить работу за вас.

Пропустите следующие три шага.

Следующие три шага показывают, как отделить экран с помощью присоски.

Нагрев нижнего края iPhone поможет размягчить клей, крепящий дисплей, и упростит его открытие.

Используйте фен или подготовьте iOpener и приложите к нижнему краю iPhone примерно на 90 секунд, чтобы размягчить клей под ним.

Приложите присоску к нижней половине передней панели, прямо над кнопкой «Домой».

Убедитесь, что присоска не перекрывает кнопку «Домой», так как это помешает образованию герметичного прилегания между присоской и стеклом передней панели.

Подтяните присоску с постоянным, уверенным усилием, чтобы создать небольшой зазор между передней панелью и задним корпусом.

Вставьте медиатор для вскрытия или другой тонкий монтажный инструмент на несколько миллиметров в зазор.

Герметичный клей, удерживающий дисплей на месте, очень прочный; создание этого начального зазора требует значительного усилия. Если вам трудно открыть зазор, примените дополнительное нагревание и аккуратно покачайте экран вверх-вниз, чтобы ослабить клей, пока не получится создать достаточно большой зазор для вставки инструмента.

Проведите медиатором вокруг угла и вдоль левого края телефона в сторону кнопок регулировки громкости и переключателя беззвучного режима, разрушая клей, удерживающий дисплей.

Остановитесь возле верхнего левого угла дисплея.

Вдоль правого края iPhone проходит деликатный кабель. Не вставляйте медиатор здесь, так как вы можете повредить кабель.

Повторно вставьте инструмент в нижний правый угол iPhone и проведите им вокруг угла и вверх по правой стороне телефона, чтобы отделить клей.

Не вставляйте медиатор более чем на 3 мм, иначе вы можете повредить кабели дисплея.

Аккуратно подтяните присоску, чтобы приподнять нижний край дисплея.

Не поднимайте дисплей более чем на 15º, иначе вы рискуете растянуть или разорвать ленточные кабели, соединяющие дисплей.

Потяните за маленький выступ на присоске, чтобы снять её с передней панели.

Просуньте медиатор под дисплей вдоль верхнего края телефона, чтобы ослабить последние участки клея.

Сдвиньте сборку дисплея немного вниз (от верхнего края телефона), чтобы освободить защёлки, удерживающие её в заднем корпусе.

Откройте iPhone, откинув дисплей вверх от левой стороны, как обложку книги.

Не пытайтесь полностью отделить дисплей пока — несколько хрупких ленточных кабелей все ещё соединяют его с платой логики.

Подпереть дисплей, прислонив его к чему‑то, чтобы он оставался поднятым во время работы с телефоном.

Удалите четыре винта Phillips (JIS), фиксирующие скобу нижнего кабеля дисплея к плате логики, следующих размеров:

Два винта 1,3 мм

Один винт 1,4 мм

Один винт 2,7 мм

На протяжении этого руководства тщательно отслеживайте винты, чтобы каждый вернулся на своё место при обратной сборке. Установка винта не на своё место может привести к необратимому повреждению.

Снимите скобу нижнего кабеля дисплея.

Используйте остриё лопатки, чтобы отжать коннектор батареи вверх из его гнезда на плате логики.

Слегка согните кабель коннектора вверх, чтобы он случайно не соприкоснулся с гнездом и не подал питание на телефон во время ремонта.

Используйте наконечник лопатки или ноготь, чтобы отсоединить большой нижний коннектор дисплея, поддев его прямо вверх из гнезда.

Чтобы повторно присоединить такие защёлкивающиеся коннекторы, нажмите на одну сторону до щелчка, затем повторите на другой стороне. Не нажимайте по центру. Если коннектор хотя бы немного смещён, он может согнуться и получить необратимые повреждения.

Отсоедините второй нижний коннектор кабеля дисплея, расположенный непосредственно позади коннектора, который вы отсоединили на предыдущем шаге.

Удалите два винта трёхточечного типа Y000, фиксирующие скобу над коннектором узла датчиков передней панели:

Один винт 1,0 мм

Один винт 1,2 мм

Снимите скобу, закрывающую коннектор узла датчиков передней панели.

Используйте наконечник лопатки или ноготь, чтобы отсоединить коннектор узла датчиков передней панели от его гнезда.

Снимите сборку дисплея.

При обратной сборке приостановитесь здесь, если вы хотите заменить клей по краям дисплея.

Удалите три винта, фиксирующие L-образную скобу рядом с Taptic Engine:

Один винт Y000, 1,3 мм

Один крестовой винт, 2,6 мм

Один крестовой винт, 3,5 мм

Снимите скобу.

С помощью медиатора аккуратно отделите приклеенную часть антенного гибкого кабеля от верхней поверхности динамика.

Эта часть гибкого кабеля слабо приклеена на месте. При необходимости нагрейте место с помощью iOpener или фена, чтобы смягчить клей. Это облегчит безопасное отделение (и повторное приклеивание) кабеля.

Используйте наконечник лопатки, чтобы приподнять и отключить антенный гибкий кабель от платы логики.

Используйте наконечник лопатки, чтобы приподнять и отключить другой конец антенного гибкого кабеля от его разъёма рядом с разъёмом Lightning.

Повторное подключение этого кабеля может быть сложным. Упростите задачу, зажав кабель пинцетом так, чтобы разъём выровнялся с гнездом. Затем аккуратно прижмите разъём плоской стороной лопатки до щелчка.

Снимите антенну Wi‑Fi diversity.

Удалите три винта, фиксирующие Taptic Engine:

Два крестовых винта, 1,5 мм

Один винт-стойка, 2,4 мм

Винты-стойки лучше всего удалять отвёрткой или битой для винтов-стоек.

В крайнем случае можно использовать маленькую плоскую отвёртку — но действуйте осторожно, чтобы она не соскочила и не повредила соседние компоненты.

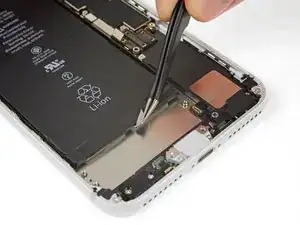

Используйте наконечник лопатки, чтобы приподнять и отключить гибкий кабель Taptic Engine.

Снимите Taptic Engine.

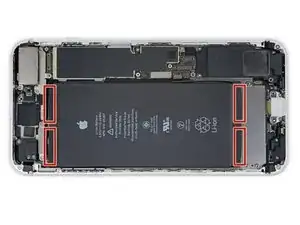

Батарея iPhone 8 Plus зафиксирована четырьмя стрижневыми клеевыми лентами — по две в верхней и нижней части.

Каждая лента имеет чёрный отрывной язычок на конце, который слабо приклеен к передней поверхности батареи.

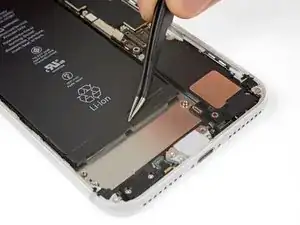

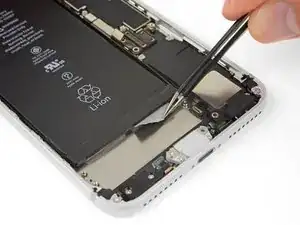

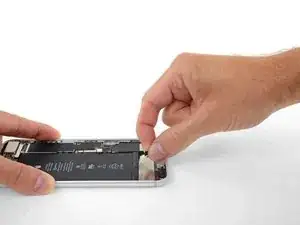

Отогните первую отрывную ленту батареи от нижнего правого края батареи.

По возможности используйте ногти или тупой пинцет. Будьте осторожны, не проколите батарею острыми инструментами.

Постарайтесь держать ленты клейкой подложки ровными и без складок; перекрученные или смятые ленты слипнутся и порвутся вместо того, чтобы выйти целиком.

Кроме того, не нажимайте на батарею при вытягивании лент. Нажатие создаёт точки давления, которые могут зацепить и порвать клей.

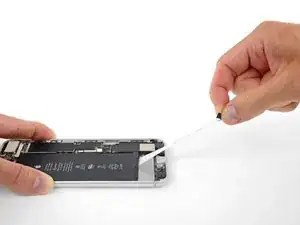

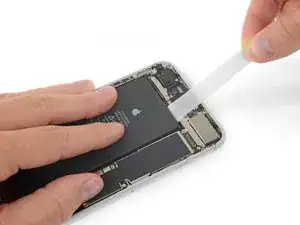

Медленно тяните одну отрывную ленту от батареи, в направлении к нижней части iPhone.

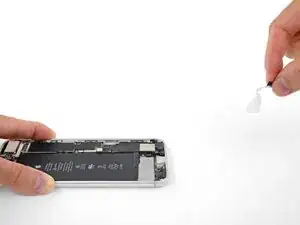

Тяните равномерно, поддерживая постоянное натяжение ленты, пока она не выскользнёт из-под батареи и задней крышки. Для наилучшего результата тяните ленту под максимально низким углом, не задевая другие компоненты iPhone.

Лента растянется во много раз по сравнению с исходной длиной. Продолжайте тянуть и при необходимости перехватывайте ленту ближе к батарее.

Если отрывные ленты порвутся в процессе удаления, извлеките оставшуюся часть ленты пальцами или тупым пинцетом и продолжите тянуть.

Если какая-либо лента оторвалась под батареей и не подлежит извлечению, постарайтесь удалить оставшиеся ленты, а затем продолжайте согласно дальнейшим инструкциям.

Повторите описанные выше шаги, чтобы удалить оставшиеся три клеевые ленты.

Держите батарею при удалении последней ленты, иначе она может выскочить из iPhone неожиданно.

Если вы успешно удалили все ленты, пропустите следующий шаг.

Если какая-либо лента порвалась и осталась под батареей и её не удалось извлечь, продолжайте со следующим шагом ниже.

Если какие‑либо клеевые полоски оторвались, и аккумулятор по‑прежнему прилип к задней крышке, удалите его, нанеся несколько капель изопропилового спирта (90% или выше) под аккумулятор рядом с приклеенной полосой(ами). Через примерно минуту аккуратно приподнимите аккумулятор.

Не пытайтесь выдрать аккумулятор рычагом силой. При необходимости нанесите ещё несколько капель спирта, чтобы дополнительно ослабить клей. Никогда не деформируйте и не прокалывайте аккумулятор монтажным инструментом.

Если вы решите использовать монтажные инструменты, чтобы приподнять аккумулятор из iPhone, действуйте крайне осторожно — вы можете повредить шлейфы или катушку беспроводной зарядки, расположенные непосредственно под аккумулятором.

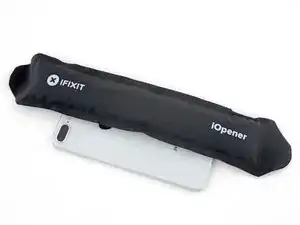

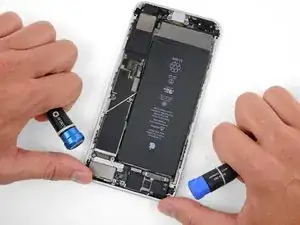

Если аккумулятор по‑прежнему прилип к задней крышке, подготовьте iOpener или используйте фен, чтобы нагреть заднюю крышку прямо за аккумулятором. Это поможет размягчить клей.

Нагревайте iPhone до тех пор, пока задняя крышка не станет чуть слишком горячей для комфортного прикосновения. Не перегревайте iPhone, иначе вы можете случайно воспламенить аккумулятор.

В качестве альтернативы проденьте прочную нитку (например, зубную нить или тонкую струну для гитары) под аккумулятор.

Тяните нитку из стороны в сторону пилящими движениями вдоль всей длины аккумулятора, чтобы разъединить клей. Не деформируйте и не повреждайте аккумулятор.

Чтобы защитить пальцы, наденьте перчатки или обмотайте концы нитки вокруг инструмента (например, вокруг двух ручек отвёрток, как показано на изображении).

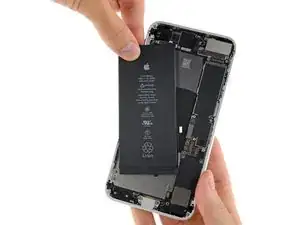

Извлеките аккумулятор из iPhone.

Если ваш запасной аккумулятор поставлялся в пластиковой гильзе, сдвиньте и удалите гильзу перед установкой.

Если в телефоне осталось какое‑либо спиртовое средство, аккуратно протрите его или дайте высохнуть на воздухе перед установкой нового аккумулятора.

Перед приклеиванием нового аккумулятора временно подключите разъём аккумулятора к сокету на логической плате. Это гарантирует правильное выравнивание аккумулятора в его нише.

Приклейте аккумулятор, отключите его и продолжайте сборку устройства.

Если у вашего нового аккумулятора нет заранее установленных клеевых полосок, обратитесь к этому руководству, чтобы заменить клеевые полоски.

После сборки выполните жёсткую перезагрузку. Это может предотвратить несколько проблем и упростить устранение неполадок.
