Приёмы ремонта для выпаивания и пайки зарядного контроллера iPhone X

Сначала наклейте термостойкую ленту на компоненты вокруг зарядного контроллера, чтобы защитить их от ложной пайки/мостиков во время работы.

Затем нанесите немного флюса-пасты вокруг зарядного контроллера.

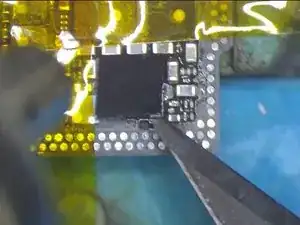

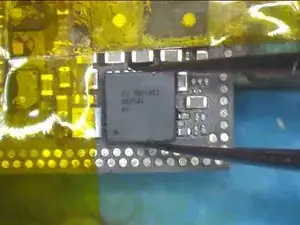

Установите температуру паяльной станции с феном QUICK 990 AD Vertical Wind на 330℃, сила потока воздуха 3. Держите фен на расстоянии 5–10 мм от зарядного контроллера. Нагревайте около 15–20 с, затем подденьте и снимите контроллер.

Контролируйте усилие при поддевании микросхемы. Грубые действия могут повредить чип или контактную площадку.

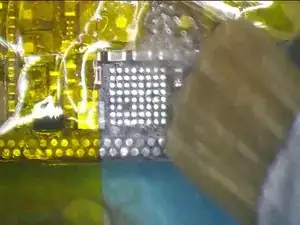

Продолжайте наносить среднетемпературную паяльную пасту на контактную площадку. Нагревайте феном QUICK 990 AD Vertical Wind при 280℃, сила потока 3.

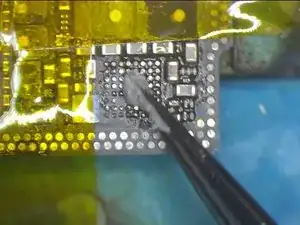

Одновременно очистите контактные швы на контактной площадке паяльником при 360℃. После этого тщательно очистите площадку медной оплеткой, смоченной канифолью.

Также будьте осторожны при выполнении этой операции. Грубые действия могут привести к образованию ложных пайок/мостиков на соседних компонентах.

После этого очистите поверхность очистителем для печатных плат.

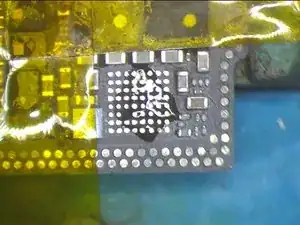

Теперь необходимо очистить паяные соединения на обратной стороне зарядного контроллера. Нанесите среднетемпературную паяльную пасту на контактную площадку на обратной стороне. Очистите площадку паяльником при 360℃.

Также можно нанести немного флюса-пасты для лучшей очистки. По окончании очистите очистителем для печатных плат.

Не удаляйте слишком много припоя с площадки. Допускается оставить несколько паяных точек ради последующей идеальной перезапайки шариками.

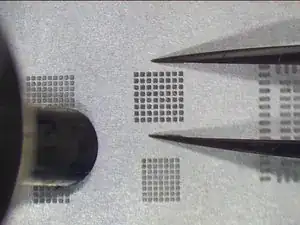

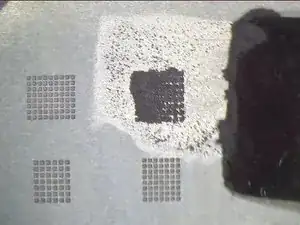

Перейдём к процессу перезапайки шариками. Установите трафарет для BGA в позицию. Нанесите среднетемпературную паяльную пасту шпателем для BGA.

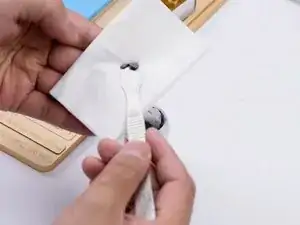

Затем нанесите паяльную пасту на бумажную салфетку. Это нужно, чтобы подсушить паяльную пасту, завернув её в салфетку.

Так паяльная паста будет готова для перезапайки. Слишком влажная паста может привести к образованию мостиков при перезапайке. Продолжайте равномерно размазывать среднетемпературную паяльную пасту по трафарету. Удаляйте излишки пасты безворсовой салфеткой. Прижмите трафарет для BGA пинцетом.

Нагревайте феном QUICK 990 AD Vertical Wind при 300℃, сила потока 3, чтобы все припойные шарики полностью затвердели.

При нагреве подводите горячий воздух от краёв к центру.

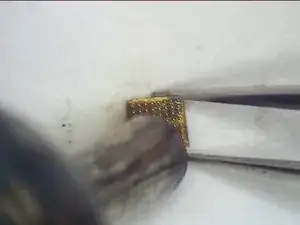

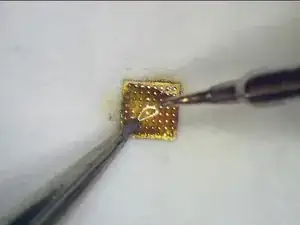

Концентрированный нагрев может деформировать трафарет. Это также повлияет на формирование шариков припоя. По завершении охладите в течение 1 минуты. Очистите очистителем для печатных плат. Осторожно отделите чип от трафарета пинцетом. Затем зажмите чип пинцетом.

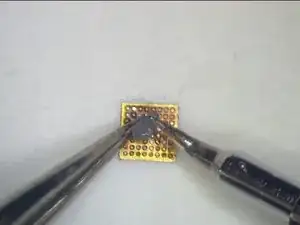

Снова нагрейте феном QUICK 990 AD Vertical Wind при 300℃, сила потока 3. Это необходимо для окончательного формирования припойных шариков.

Теперь можно припаять зарядный контроллер. Нанесите немного флюса-пасты на контактную площадку.

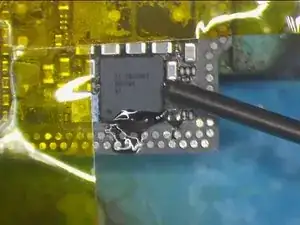

Установите зарядный контроллер в правильное положение. Не размещайте его в неправильном направлении. Паяйте феном QUICK 990 AD Vertical Wind при 330℃, сила потока 2. Через 15–20 с при микросхема опустится и флюс-паста выступит наружу.
