Ремонт iPhone X, который не заряжается

Для начала установим материнскую плату и протестируем. Телефон включается нормально.

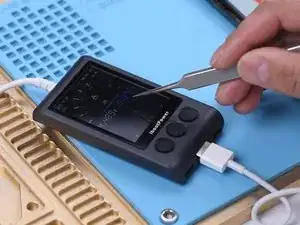

Подключите зарядный кабель — появляется значок молнии. Однако на амперметре отсутствует ток заряда.

Исходя из этого, материнская плата обнаруживает адаптер питания, тогда как телефон не заряжается.

Поскольку корпус, аккумулятор и шлейф зарядного разъёма, использованные для теста, — исправные детали, нужно сосредоточиться на цепи зарядки на материнской плате.

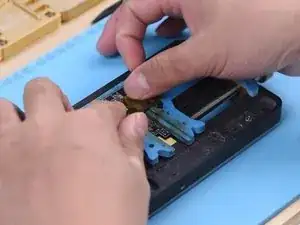

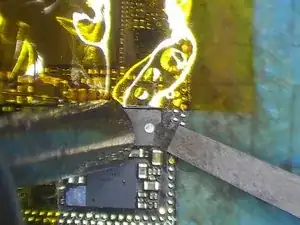

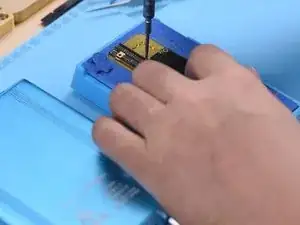

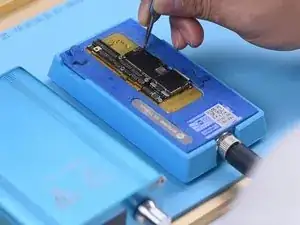

Первое, что нужно сделать — разделить верхний слой и нижний слой. Поместите материнскую плату на нагревательную платформу и вкрутите винт в отверстие для винта на плате. Так мы сможем затем эффективно снять верхний слой.

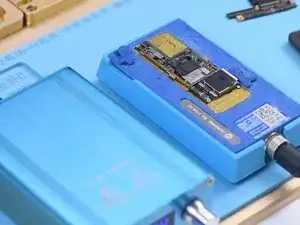

Нагревайте материнскую плату 2 минуты на нагревательной платформе при 165℃.

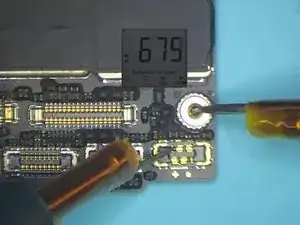

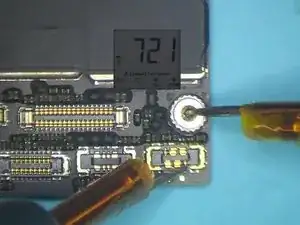

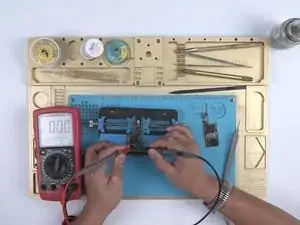

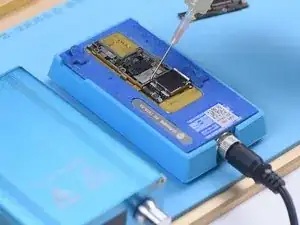

В режиме диода измерьте вывод 2 и вывод 3 на разъёме аккумулятора J3200. Измеренное значение в норме.

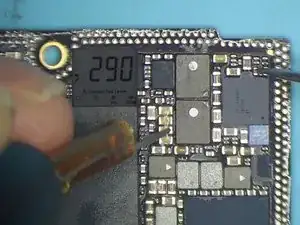

Продолжите измерение TIGRIS_LX между зарядным ИС U3300 и Q3350. Измеренное значение 250, что ненормально. Нормальное значение должно быть 0. По измерению видно, что TIGRIS_LX разомкнут.

L3341 и L3340 соединены последовательно в цепи. Условие обрыва указывает, что оба дросселя могли быть псевдоприпаяны или повреждены. Необходимо заменить два повреждённых дросселя на новые.

Зафиксируйте верхний слой в держателе печатной платы и приклейте термостойкую ленту на компоненты вокруг.

Нагревайте паяльной феном QUICK 990AD при 300℃ и потоке воздуха 3.

Удалите чёрный клей вокруг двух дросселей.

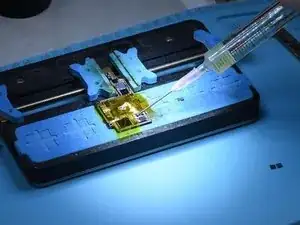

После этого нанесите флюс-пасту на два дросселя. Нагревайте паяльной феном Quick 990AD при 360℃ и потоке воздуха 3.

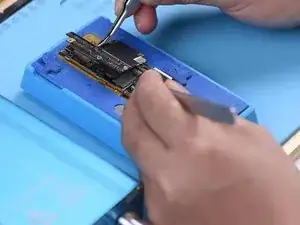

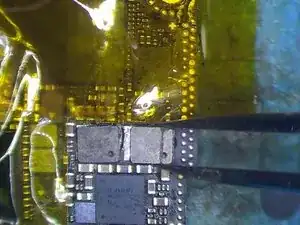

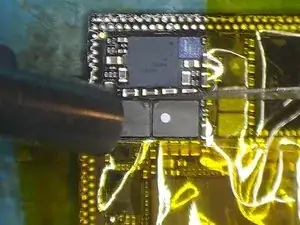

Осторожно подденьте два дросселя лопаткой.

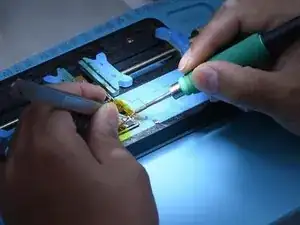

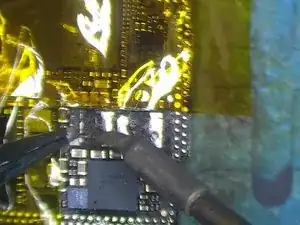

Продолжите нанесение среднетемпературной паяльной пасты на две контактные площадки. Оловяньте контактные площадки паяльником при 365℃.

Затем очистите чёрный клей с контактных площадок.

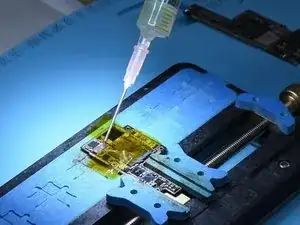

Продолжите нанесение флюс-пасты на две контактные площадки.

Установите два дросселя в правильное положение и припаяйте паяльной феном QUICK 990AD при 360℃ и потоке воздуха 3.

Затем очистите плату очистителем для печатных плат. Снова измерьте в диодном режиме TIGRIS_LX между U3300 и Q3350. Измеренное значение 0 — это нормально.

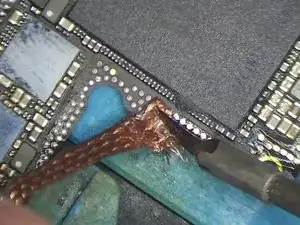

Теперь нужно зафиксировать верхний и нижний слои в испытательном приспособлении и протестировать. Сначала очистите контактную площадку.

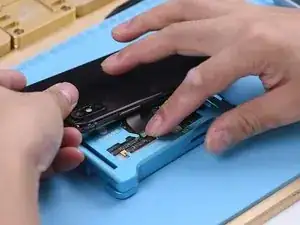

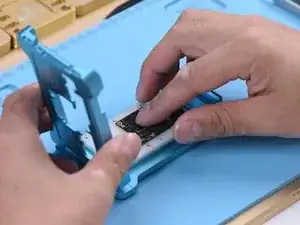

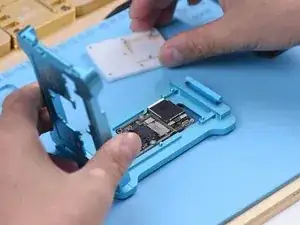

Затем закрепите верхний и нижний слои в испытательном приспособлении.

Подключите шлейф зарядного разъёма.

Затем подключите экран и аккумулятор.

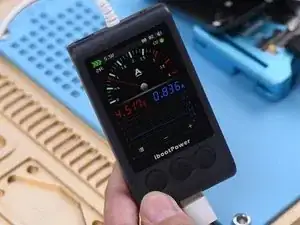

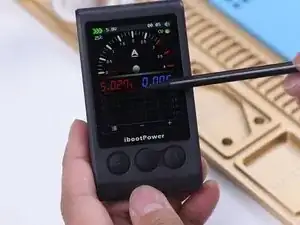

Подключите зарядный кабель. Ток зарядки на амперметре составляет 860 мА, что указывает на нормальную зарядку телефона.

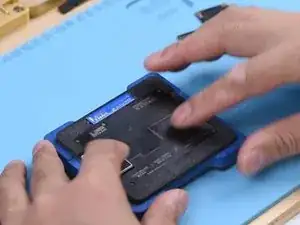

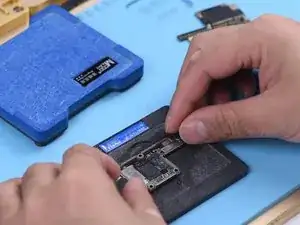

Далее нужно распаять два слоя вместе. Сначала необходимо сделать реболл нижнего слоя. Поместите нижний слой в форму для реболлинга и установите трафарет для BGA в положение.

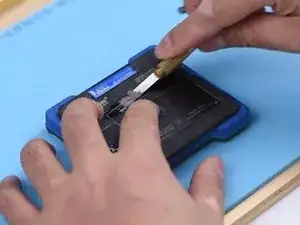

Поставьте форму на базу. Трафарет плотно прилегает к нижнему слою благодаря магнитной конструкции базы. Затем нанесите небольшое количество низкотемпературной паяльной пасты на трафарет и сотрите излишки безворсовой салфеткой.

После реболлинга снимите форму с базы и удалите трафарет. Нагрейте нижний слой на нагревательной платформе при 165℃. Как только шарики припоя полностью сформируются, выключите платформу.

Остудите 5 минут. Нанесите немного BGA-флюса на контактную площадку и установите верхний слой в положение.

Затем включите нагревательную платформу. При достижении температуры 165℃ продолжайте нагревать 2 минуты.

Выключите питание и охладите 5 минут. Затем снимите материнскую плату с нагревательной платформы. Тщательно проверьте, чтобы убедиться, что два слоя припаяны вместе идеально.

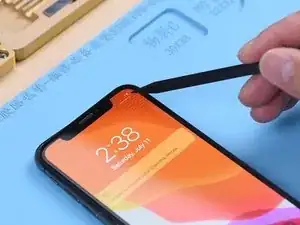

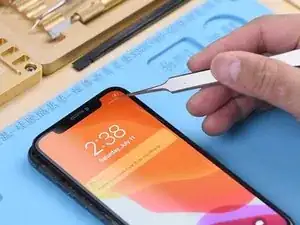

Теперь можно собрать телефон и протестировать. Установите материнскую плату и подключите дисплейный модуль.

Подключите зарядный кабель. На экране появляется значок молнии. Ток зарядки на амперметре также в норме. Неисправность устранена.
