Устранение невозможности активации iPhone X с помощью перемычек

iPhone X был уронен и не работает нормально. После восстановления телефон не удаётся активировать. Далее попробуем активировать телефон с помощью 3uTools.

Подключите телефон к компьютеру и откройте 3uTools. Нажмите «Activate Now» и «Start».

Активация обычно занимает несколько минут. Через примерно 20 минут телефон застревает на экране активации. Телефон по‑прежнему не удаётся активировать.

Далее необходимо разделить материнскую плату для дальнейшей проверки.

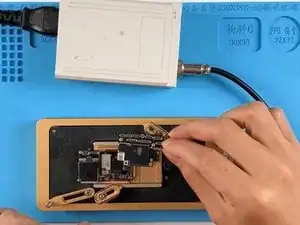

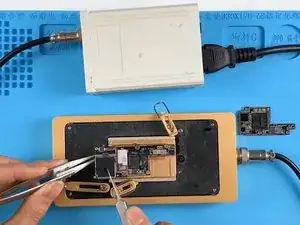

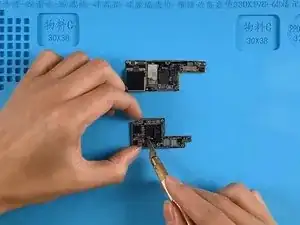

Поместите материнскую плату на нагревательную платформу при 165 °C для нагрева. Когда температура достигнет 165 °C, снимите плату логики и сигнальную плату пинцетом.

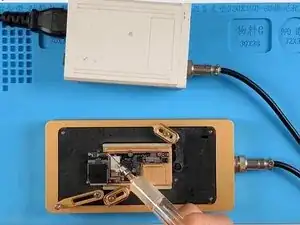

Удалите термопасту Скульптурным ножом.

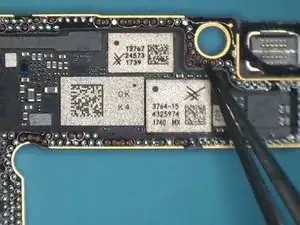

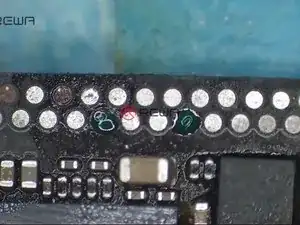

После разделения обнаружено множество отсутствующих контактных площадок. Затем мы восстанавливаем полезные площадки из отсутствующих с помощью перемычек.

Зафиксируйте плату логики в держателе и удалите припой с контактной площадки паяльником при 365 °C и плеткой для удаления припоя.

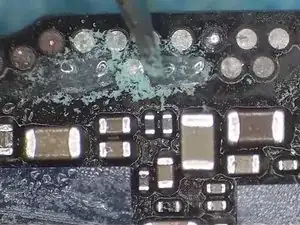

Нанесите немного паяльной пасты на отсутствующие площадки и нанесите припой горячим феном при 340 °C. Очистите контактную площадку очистителем плат и нанесите немного флюса-пасты.

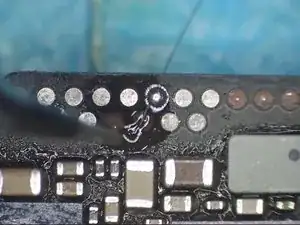

Припаяйте медные провода диаметром 0,02 мм к контактной площадке паяльником. Обратите внимание, что медные провода должны быть припаяны прочно.

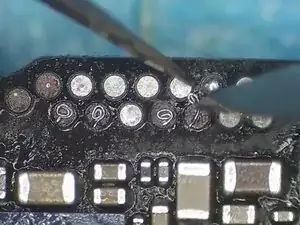

Снова очистите очистителем плат и загните медные провода, чтобы сформировать площадки с помощью пинцета и скульптурного ножа.

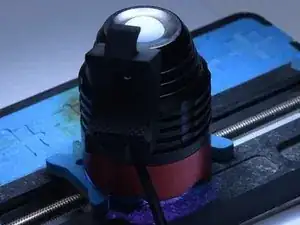

Нанесите паяльную маску на контактную площадку, чтобы зафиксировать медные провода, и отверделите паяльную маску УФ-лампой в течение 5 минут.

Соскребите излишки паяльной маски скульптурным ножом, чтобы обнажить медные провода.

Далее удалите припой с контактной площадки паяльником при 365 °C и плеткой для удаления припоя. Очистите контактную площадку очистителем плат.

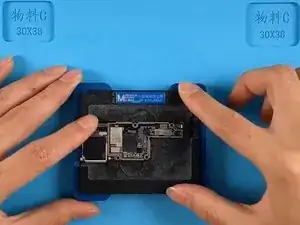

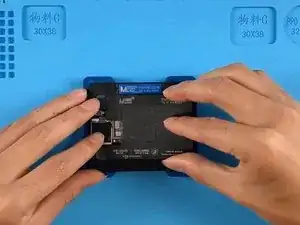

Установите сигнальную плату на платформу для реболлинга и разместите трафарет для реболлинга на месте.

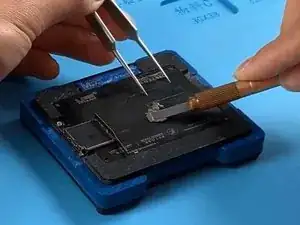

Чтобы предотвратить попадание паяльной пасты на материнскую плату, вставьте металлическую пластину.

Равномерно нанесите слой низкотемпературной паяльной пасты.

Поместите материнскую плату на нагревательную платформу при 165 °C для нагрева.

После формирования шариков припоя выключите питание и остудите сигнальную плату. Нанесите немного флюса-пасты и совместите плату логики с сигнальной платой.

Продолжайте нагревать в течение 1 минуты, когда температура достигнет 165 °C. Выключите питание и остудите материнскую плату.

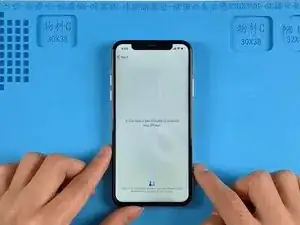

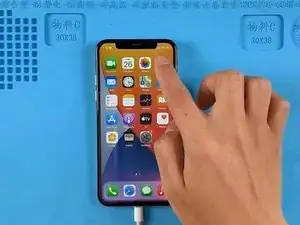

Затем установим материнскую плату в телефон. Откройте 3uTools для активации телефона. Телефон успешно активирован.

Проверьте другие функции — они работают нормально.
