Ремонт несрабатывающего сенсорного экрана iPhone X
Шаг 1

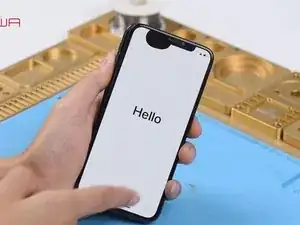

Нажмите кнопку питания, чтобы включить телефон. Телефон включается нормально. Сенсорный экран телефона не реагирует.

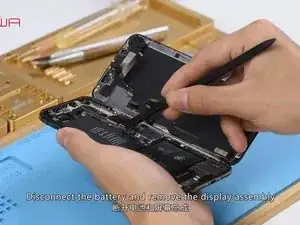

Выключите телефон и разберите его. Отключите аккумулятор и снимите сборку дисплея.

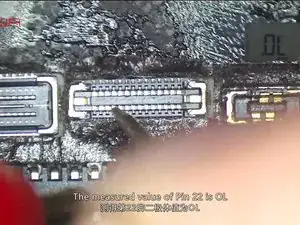

Извлеките материнскую плату. Первое, что мы проверяем, это разъем FPC Touch ID J5800. Проведите измерение в диодном режиме по J5800. Измеренное значение на контакте 22 равно OL, что указывает на обрыв в соответствующей цепи.
Шаг 2
Мы видим, что на плате есть индуктивность FL5893. Начнем с FL5893.
Сначала удалите поролон вокруг J5800 пинцетом. Проведите измерение в диодном режиме по контактам 1 и 2 FL5893. Измеренное значение на двух контактах равно 0. Судя по измеренному значению, FL5893 работает нормально.
Мы видим, что цепь идет к третьему пространству на плате. Поэтому нам нужно отделить материнскую плату, чтобы проверить третье пространство на плате. Поместите материнскую плату на специализированную платформу для нагрева. При температуре платформы 160℃ поднимите верхний слой пинцетом.
Шаг 3

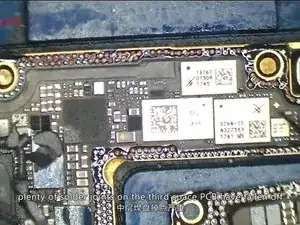

Как видно, множество solder соединений на третьем пространстве платы отвалились. Материнская плата сильно деформирована. Судя по этому, материнская плата не подлежит ремонту.
Заключение
Сенсорный экран iPhone X не реагирует. Первое, что мы делаем, это проверяем разъем FPC Touch ID J5800. Проведите измерение в диодном режиме по J5800. Судя по измеренному значению, цепь на контакте 22 имеет обрыв. Мы видим на битмапе, что цепь идет к третьему пространству на плате. Отделяем материнскую плату и обнаруживаем, что множество solder соединений на третьем пространстве отвалились. Материнская плата также сильно деформирована. Судя по этому, материнская плата не подлежит ремонту.
