Исправление незresponsive iPhone X

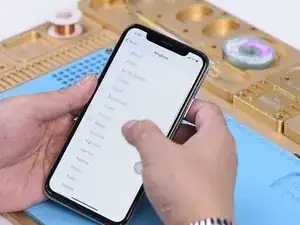

Перейдите в Настройки>Звуки&Тактильные реакции. Если все сделано правильно.

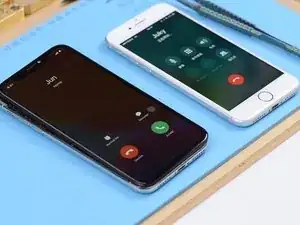

С включенным экраном сделайте вызов на телефон с помощью известного рабочего телефона. Кнопки отклонения и ответа появятся на экране.

Выключите экран. Сделайте вызов на телефон с помощью известного рабочего телефона. Телефон не реагирует вообще. Нажмите кнопку питания, чтобы включить экран. Кнопки отклонения и ответа видно на экране.

Судя по всему, соответствующие цепи сигнала пробуждения базовой станции могли выйти из строя. Разберите телефон и отключите батарею. Удалите сборку дисплея и выньте материнскую плату.

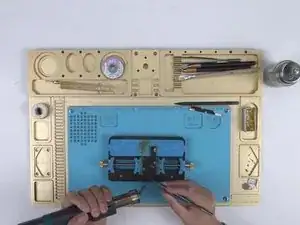

Закрепите материнскую плату в держателе печатной платы. Нагрейте с помощью фена для горячего воздуха при 200℃, поток воздуха 3. Снимите наклейку для теплоотведения с задней стороны материнской платы.

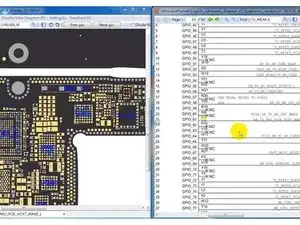

Откройте программное обеспечение для работы с растровой графикой. Найдите BB_TO_PMU_PCIE_HOST_WAKE_L. Поскольку соответствующие цепи сигнала пробуждения могли выйти из строя, мы можем попробовать заимствовать сигнал пробуждения от соответствующих цепей WiFi.

Найдите WLAN_TO_PMU_HOST_WAKE. Мы можем соединить PP101_E-1 (точка тестирования сигнала пробуждения базовой станции) с PP7611_W-1 (точка тестирования сигнала пробуждения WiFi) с помощью перемычки.

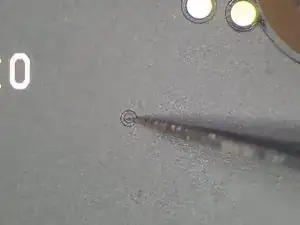

Сначала уберите изоляционное покрытие с двух точек тестирования. Затем нанесите немного флюса на две контактные площадки. Нагрейте с помощью паяльника при 365℃. Припаяйте две контактные площадки с флюсом.

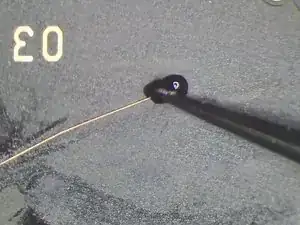

Соедините PP101_E-1 с PP7611_W-1 с помощью эмалированного медного провода диаметром 0,02 мм.

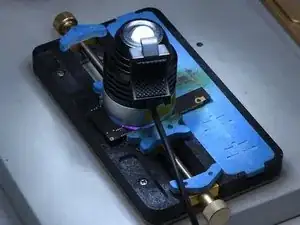

Затем покройте провода УФ-отверждаемым паяльным маслом.

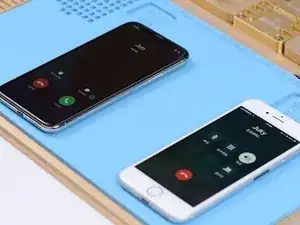

Теперь мы можем собрать телефон и провести тестирование. При выключенном экране протестируйте снова. Если все сделано правильно, неисправность устранена.
