Удаление припоя и припаивание PMU iPhone X

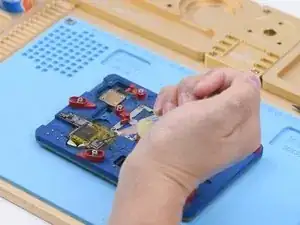

Закрепите верхний слой материнской платы в держателе печатной платы. Приклейте высокотемпературную ленту на компоненты вокруг.

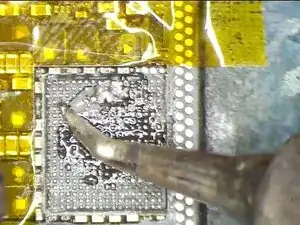

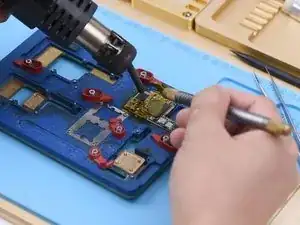

Первым делом удаляем черный клей вокруг PMU. Нагрейте паяльным феном до 280℃, скорость воздуха 3. Удалите черный клей вокруг чипа специализированным ножом.

Советы: поскольку компоненты вокруг расположены близко к PMU, при удалении черного клея нужно быть осторожным, чтобы не сорвать компоненты с платы.

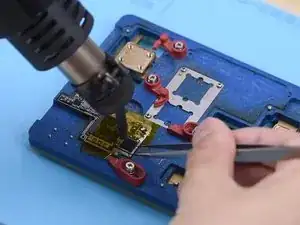

Продолжайте нагревать PMU паяльным феном при 330℃, скорость воздуха 5. При нагреве зафиксируйте одну ножку пинцета сначала. Через 15 с, когда припой начнет плавиться, быстро приподнимите чип второй ножкой пинцета. Советы: убедитесь, что приподнимаете чип в подходящий момент. Иначе контактная площадка может быть повреждена.

Далее очистим контактную площадку. Нанесите немного припойной пасты средней температуры на контактную площадку. Нагрейте паяльным феном до 280℃. Одновременно очистите контактную площадку паяльником при 360℃.

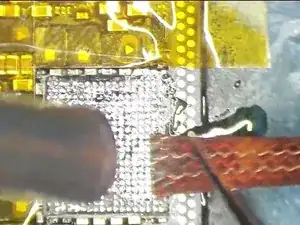

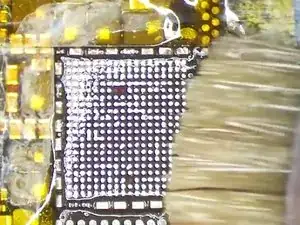

Продолжайте очищать контактную площадку оплеткой, пропитанной канифолью. Затем очистите с помощью очистителя печатных плат. Совет: контактные площадки пустых выводов могут оторваться от платы при очистке — это нормально. Оставьте их как есть.

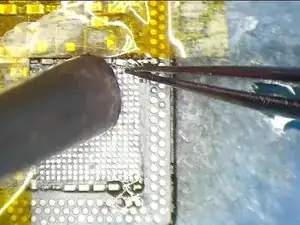

Продолжайте удалять черный клей на/вокруг контактной площадки. Также при приподнимании чипа соседние компоненты могли оторваться от платы. Следующий шаг — перепаять эти компоненты. Сначала нанесите немного флюса-пасты на их контактные площадки. Затем нанесите припой паяльником.

Установите эти компоненты на место. Затем припаивайте паяльным феном при 330℃, скорость воздуха 3.

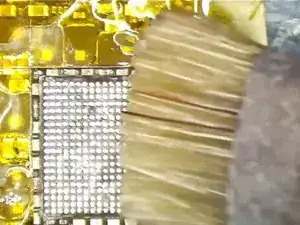

Перед припайкой чипа снова очистите контактную площадку. Затем очистите с помощью очистителя печатных плат.

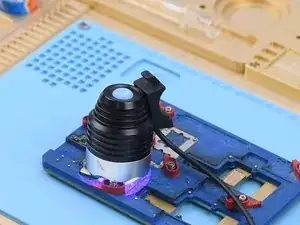

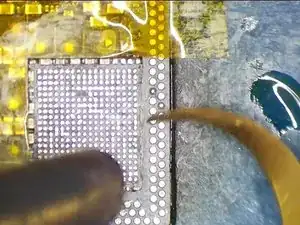

При удалении черного клея часть изоляционного лака на плате могла отслоиться. Необходимо восстановить это с помощью УФ-затвердевающей защитной маски для паяльных работ. Захватите немного УФ-маски пинцетом и нанесите маску на оголенный участок. Затем затвердите с помощью УФ-лампы в течение 5 минут.

Теперь можно припаять PMU. Нанесите немного флюса-пасты на контактную площадку. Установите новый PMU на место. Убедитесь, что он ориентирован правильно. Припаяйте паяльным феном при 330℃, скорость воздуха 3 в течение 20 с.

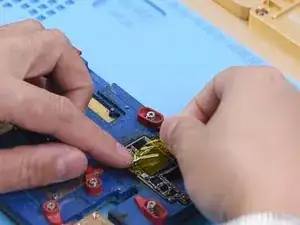

Когда чип опустится и флюс начнет течь, продолжайте нагревать еще 10 с. Дайте верхнему слою остыть в течение 5 минут. Снимите высокотемпературную ленту. Затем очистите с помощью очистителя печатных плат. Процесс удаления и припаивания PMU iPhone X завершен успешно.
