Ремонт iPhone X, который не включается

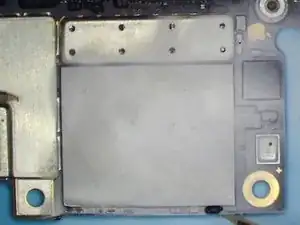

Сначала выполните визуальную проверку материнской платы. Материнская плата не деформирована и не имеет следов попадания влаги.

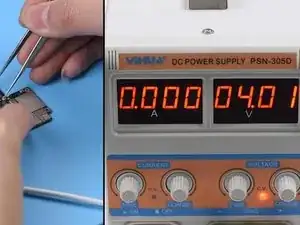

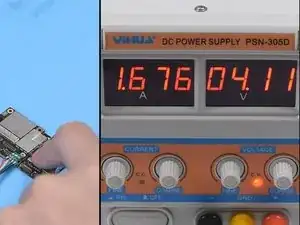

Подключите разъём батареи к источнику питания постоянного тока. Запустите плату с помощью пинцета. Ток загрузки больше нормы. По этому признаку три основных силовых шины PP_VDD_MAIN, PP_BATT_VCC и PP_VDD_BOOST находятся в норме. Неисправность, вероятно, связана с 17 силовыми шинами, выдаваемыми PMU.

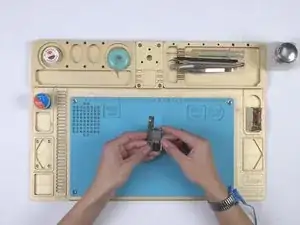

Теперь нужно разъединить слои платы и определить, связана ли неисправность с верхним или нижним слоем. Поместите плату на специализированную нагревательную платформу. Включите платформу и установите температуру 160℃.

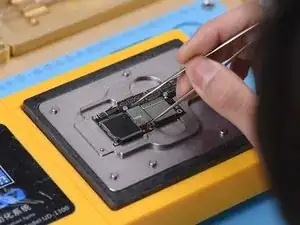

Когда температура платформы достигнет 160℃, попробуйте сдвинуть верхний слой пинцетом. Если верхний слой ослабнет, аккуратно снимите верхний слой пинцетом.

Будьте внимательны при разделении слоёв платы. Если шарики припоя на третьем пространстве печатной платы остаются такими же, можно пропустить процесс повторной пайки при соединении двух слоёв. Продолжайте снимать нижний слой с платформы.

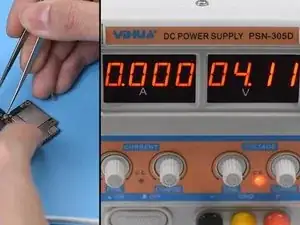

Теперь можно протестировать верхний слой. Подключите разъём батареи верхнего слоя к источнику питания постоянного тока. Запустите верхний слой с помощью пинцета. Ток загрузки по-прежнему больше нормы. Теперь мы можем подтвердить, что неисправность связана с верхним слоем. Следующий шаг — проверить 17 шин по одной.

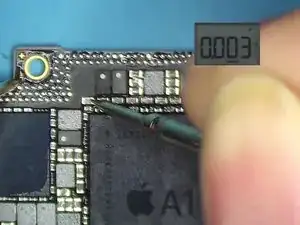

Начнём с PP_CPU_PCORE. Найдите C2701 — одну из контрольных точек PP_CPU_PCORE на карте платы. Выполните измерение в диодном режиме конденсатора в цепи, связанной с C2701. Измеренное значение в норме.

Продолжите измерять контрольные точки оставшихся 16 шин. По результатам измерений видно, что PP3V0_NAND замкнута на короткое. Поскольку на PP3V0_NAND много компонентов, можно локализовать повреждённый компонент с помощью обнаружения канифолью.

Наберите канифоль жалом паяльника, разогретого до 350℃. Затем прогрейте канифолью компоненты на линии PP3V0_NAND.

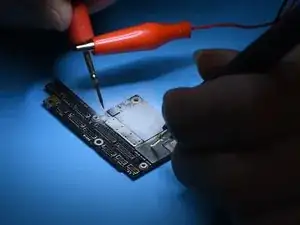

Установите выходное напряжение источника питания постоянного тока на 3 В и заземлите чёрный щуп. Одновременно прикасайтесь красным щупом к конденсатору на PP3V0_NAND. Обратите внимание, что красный щуп не должен долго оставаться на конденсаторе.

Видно, что канифоль на C2649 сразу плавится. По этому признаку C2649 повреждён. Попробуем снять C2649 с платы.

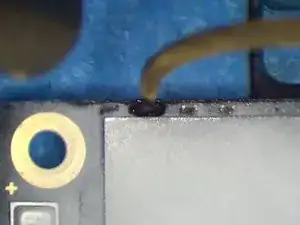

Закрепите верхний слой в держателе платы. Удалите чёрный клей вокруг C2649 с помощью вертикального горячего воздушного пистолета QUICK при 260℃, расход воздуха 2. Затем снимите C2649 с платы. Снова заземлите красный щуп. Касаясь чёрным щупом двух выводов C2649, измеренное значение в норме.

Теперь можно подтвердить, что короткое вызвано повреждением C2649. Всё же нужно протестировать верхний слой. Снимите верхний слой и очистите поверхность очистителем плат. Подключите разъём батареи верхнего слоя к источнику питания постоянного тока. Запустите верхний слой пинцетом. На этот раз ток загрузки в норме.

Обратите внимание, что из‑за различий в версиях плат и систем ток загрузки некоторых верхних слоёв может составлять 50 мА, что является нормальным.

Далее нужно припаять два слоя вместе. Перед пайкой удалите теплоизоляционный клей на нижнем слое. Затем очистите поверхность очистителем плат.

Поместите нижний слой на нагревательную платформу. Включите платформу. Когда температура платформы достигнет 60℃, нанесите немного пастообразного флюса на третье пространство печатной платы.

Затем установите верхний слой на место. При достижении платформой температуры 150℃ слегка сдвиньте верхний слой пинцетом. Если верхний слой самостоятельно возвращается в прежнее положение, процесс пайки завершён.

Выключите нагревательную платформу. Снимите материнскую плату с платформы. Дайте плате остыть в течение 2 минут. Установите дисплейный модуль.

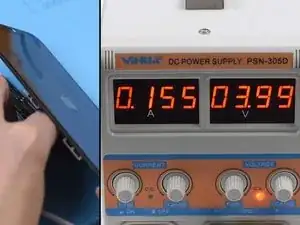

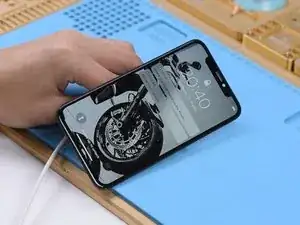

Подключите разъём батареи к источнику питания постоянного тока. Запустите материнскую плату с помощью пинцета. Ток загрузки в норме. Дисплей работает нормально. Доступ к системе возможен. Неисправность устранена.
