Замена аккумулятора iPhone 15 Plus

Разрядите аккумулятор телефона до уровня ниже 25%, так как заряженный литий‑ионный аккумулятор представляет потенциальную опасность.

Отключите все кабели от телефона.

Удерживайте кнопку питания и любую из клавиш регулировки громкости, затем проведите для выключения питания телефона.

Если экран или заднее стекло сильно треснули, наклейте полоски упаковочной ленты внахлёст на стекло, чтобы защитить себя и облегчить разборку.

Убедитесь, что возле нижнего края есть ровная область, достаточно большая, чтобы присоска могла к ней прикрепиться.

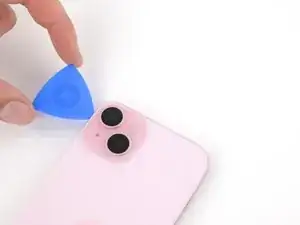

Если вставить медиатор слишком глубоко, он может повредить устройство. Выполните этот шаг, чтобы отметить медиатор и избежать повреждений.

Отмерьте 3 мм от жала и отметьте медиатор перманентным маркером.

Также можно отметить другие углы медиатора разными метками.

Альтернативно — приклейте монету к медиатору на расстоянии 3 мм от жала.

Apple продаёт инструмент Adhesive Cutter для безопасного разрезания клея дисплея в своём магазине Self Repair Store.

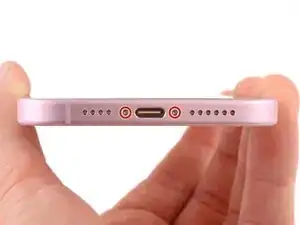

Используйте отвёртку P2 pentalobe, чтобы выкрутить два винта длиной 7,7 мм по обе стороны от разъёма зарядки.

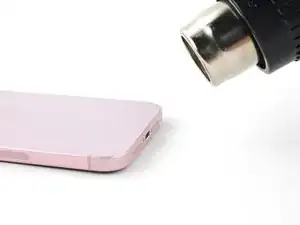

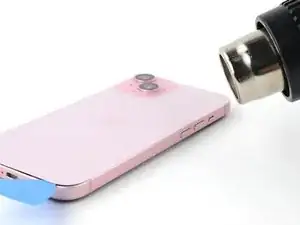

Используйте фен или тепловую пушку, чтобы прогреть нижний край заднего стекла, пока он не станет горячим на ощупь.

Будьте осторожны, не перегрейте телефон — аккумулятор чувствителен к воздействию высокой температуры.

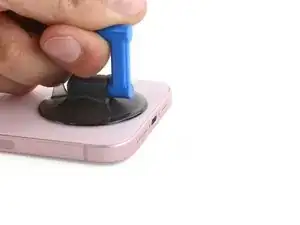

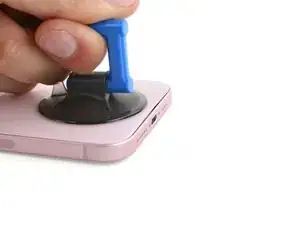

Прикрепите присоску к нижнему краю заднего стекла.

Резко и равномерно потяните за ручку, чтобы создать зазор между задним стеклом и рамой.

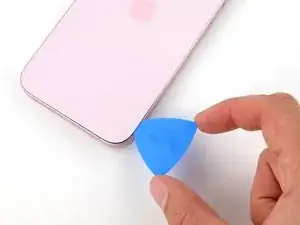

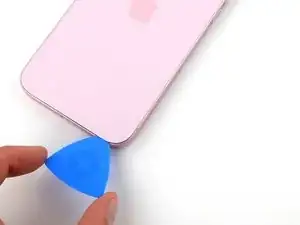

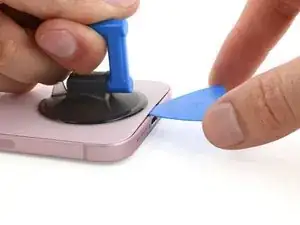

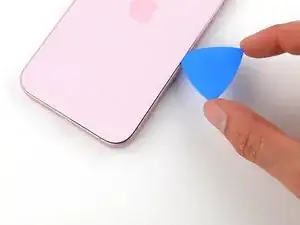

Вставьте жало медиатора в образовавшийся зазор.

При разрезании клея, фиксирующего заднее стекло, в следующих шагах будьте внимательны к следующим областям:

Рядом с кнопкой увеличения громкости находится тонкий кабель, соединяющий заднее стекло с телефоном. Не вставляйте туда медиатор, чтобы не перерезать кабель.

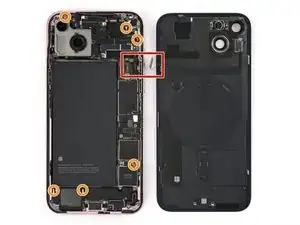

По периметру телефона расположено несколько пружинных контактов. Будьте особенно внимательны и не вставляйте медиатор глубже, чем рекомендовано в каждом шаге, чтобы не согнуть эти контакты.

Не вставляйте медиатор глубже, чем 5 мм вдоль нижнего края.

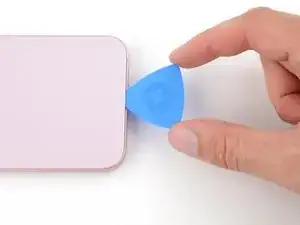

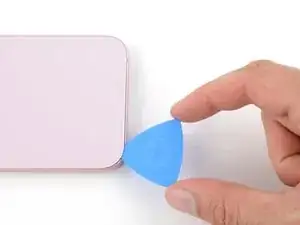

Прокладывайте медиатор взад‑вперёд вдоль нижнего края, чтобы отделить клей.

Оставьте медиатор вставленным в правом нижнем углу, чтобы клей не склеился снова.

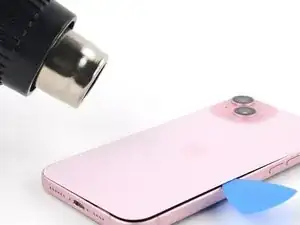

Прогрейте правый край заднего стекла, пока он не станет горячим на ощупь.

Не вставляйте медиатор глубже, чем 7 мм вдоль правого края.

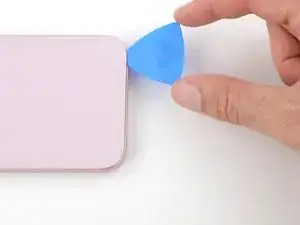

Поверните медиатор вокруг правого нижнего угла и протолкните его на половину высоты правого края или до тех пор, пока не почувствуете упор от защёлки, фиксирующей заднее стекло.

Не работайте вблизи кнопок громкости, чтобы не повредить кабель беспроводной зарядки.

Оставьте этот медиатор вставленным, чтобы клей не склеился снова.

Прогрейте левый край заднего стекла, пока он не станет горячим на ощупь.

Не вставляйте медиатор глубже, чем 5 мм вдоль левого края.

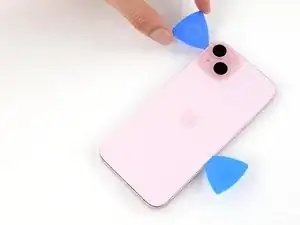

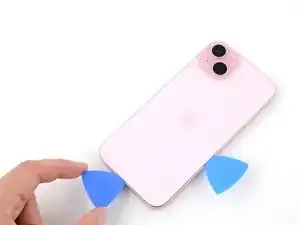

Вставьте второй медиатор в нижний край.

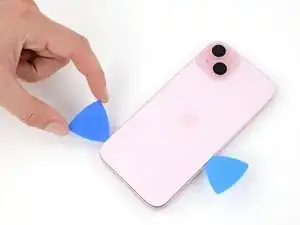

Поверните второй медиатор вокруг левого нижнего угла.

Проведите этим медиатором вверх до левого верхнего угла, чтобы отделить клей.

Оставьте этот медиатор вставленным, чтобы клей не склеился снова.

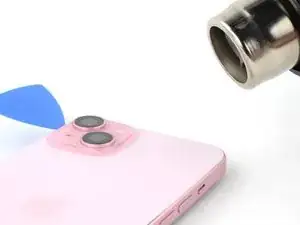

Прогрейте верхний край заднего стекла, пока он не станет горячим на ощупь.

Не вставляйте медиатор глубже, чем 3 мм вдоль верхнего края.

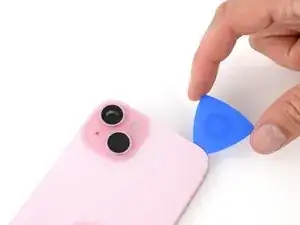

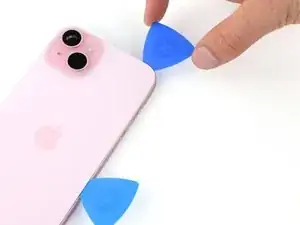

Поверните второй медиатор вокруг левого верхнего угла и проведите его к правому верхнему углу, чтобы отделить клей.

Вы можете услышать и почувствовать щелчки при освобождении верхних двух защёлок.

Оставьте этот медиатор на месте, чтобы клей не склеился снова.

Разогрейте верхний правый угол заднего стекла до состояния, когда оно будет горячим на ощупь.

Не вводите медиатор глубже, чем 4 мм вдоль правого края.

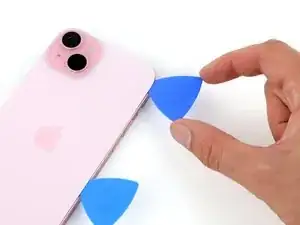

Поверните второй медиатор вокруг верхнего правого угла и сдвиньте его к кнопке увеличения громкости, чтобы отделить клей.

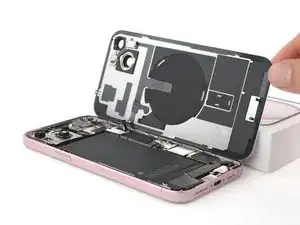

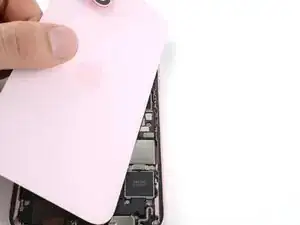

Аккуратно разверните заднее стекло вправо от телефона.

Если заднее стекло кажется застрявшим, пройдитесь вокруг периметра ещё раз, чтобы проверить пропущенные участки клея или защёлки, которые не отжались.

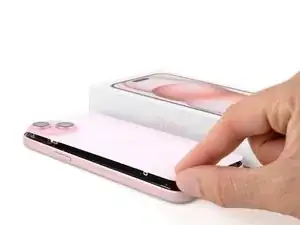

Подоприте заднее стекло овозвышающуюся поверхность, чтобы кабель не был натянут.

В ходе ремонта отмечайте каждый винт и убедитесь, что он возвращается точно на своё место.

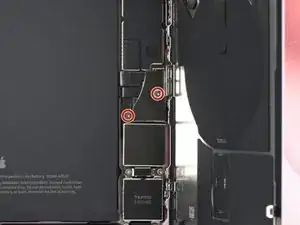

Используйте отвёртку трёхзубую Y000, чтобы вынуть два винта длиной 1.3 мм, закрепляющих крышку нижнего разъёма.

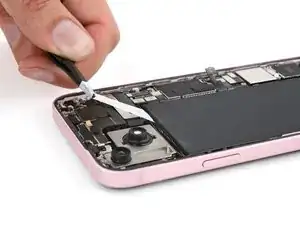

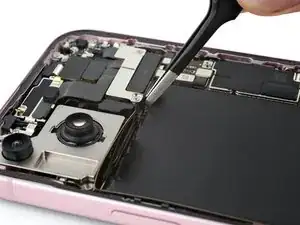

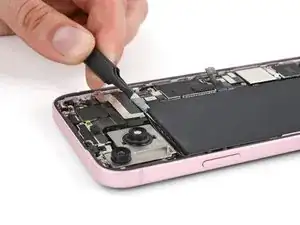

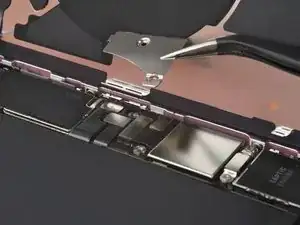

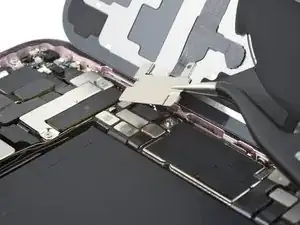

Используйте пинцет, чтобы сдвинуть крышку к верхней части телефона и отщёлкнуть её от платы логики.

Снимите крышку.

При сборке защёлните верхний край крышки в её паз на плате логики перед закреплением винтом.

Держите заднее стекло вертикально одной рукой и поверните нижний край влево, чтобы обнажить пресс-коннектор батареи прямо под кнопками громкости.

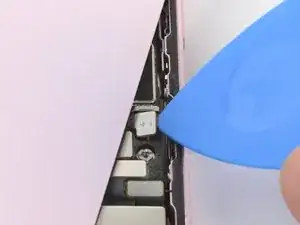

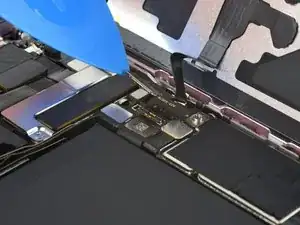

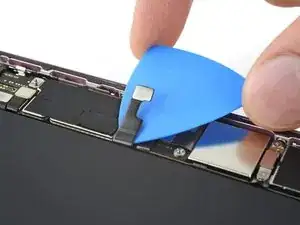

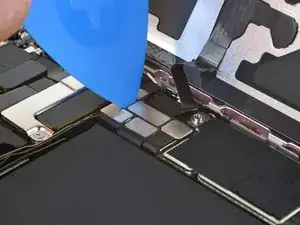

Используйте кончик медиатора, чтобы поддеть и отсоединить пресс-коннектор батареи от платы логики.

На головке этого разъёма напечатаны знаки плюс и минус.

Чтобы снова подключить пресс-коннектор, совместите его с гнездом и аккуратно нажмите с одной стороны, пока он не щёлкнет, затем нажмите с другой стороны. Убедитесь, что он лежит ровно, так как изоляционная резинка вокруг гнёзд может препятствовать полному соединению.

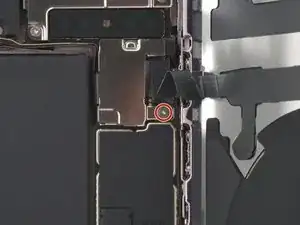

Используйте вашу трёхзубую отвёртку Y000, чтобы вынуть винт длиной 0.9 мм, фиксирующий крышку среднего разъёма.

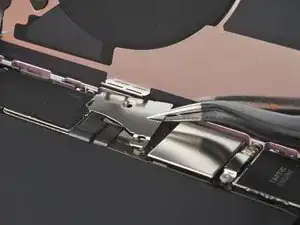

Используйте плоский конец медиатора или палец, чтобы сдвинуть крышку в сторону нижней части телефона и отщёлкнуть её верхний край.

Снимите крышку.

При сборке поместите крышку так, чтобы её язычок был непосредственно за защёлкой на плате логики. Нажмите одной рукой и сдвиньте крышку вперёд, чтобы зафиксировать защёлку.

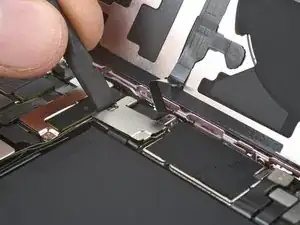

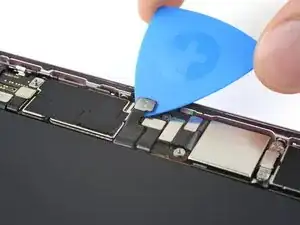

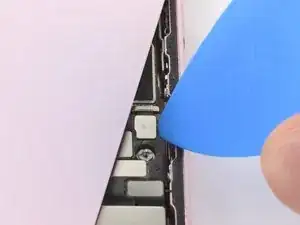

Используйте медиатор, чтобы поддеть и отсоединить катушку беспроводной зарядки и разъём NFC.

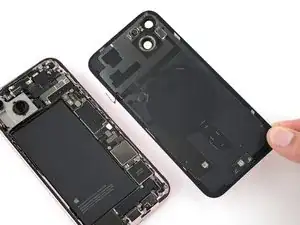

Снимите заднее стекло.

При сборке:

Это хорошее место для проверки ремонта перед окончательной герметизацией телефона. Временно подсоедините батарею и заднее стекло, включите телефон и убедитесь, что он работает как ожидается. Затем выключите его и продолжите сборку.

Используйте это руководство для повторного нанесения клея и установки заднего стекла.

Лёгкий клей фиксирует кабель батареи на плате логики.

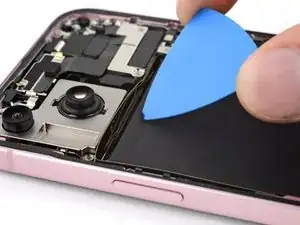

Подденьте медиатор под кабель батареи, чтобы отделить его от платы логики.

Осторожно: не мните кабель и не вдавливайте батарею инструментом.

Батарея iPhone закреплена двумя тянущимися липкими лентами. Следующие четыре шага показывают, как удалить их и освободить батарею.

Осторожно: не вдавливайте и не прокалывайте батарею, избегайте острых инструментов рядом с ней.

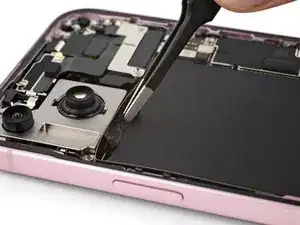

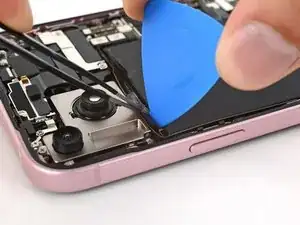

Используйте кончик медиатора, чтобы поддеть край каждого тянущего язычка сверху батареи, пока вы не сможете захватить язычок тупоконечным пинцетом.

Используйте тупоконечный пинцет, чтобы захватить язычок и оторвать его от батареи.

Пока не пытайтесь вытащить язычок из-под батареи.

Повторите для другого язычка.

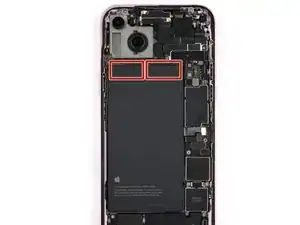

Тянущаяся липкая лента оборачивается вокруг верхнего края батареи и должна быть отделена, прежде чем вы удалите полосы.

Удерживайте один из язычков пинцетом подальше от батареи.

Используйте медиатор, чтобы разрезать клей, фиксирующий полосу к верхнему краю батареи.

Повторите для другого язычка.

Используйте пинцет с тупыми концами, чтобы захватить всю длину выдвижной вкладки полоски клея.

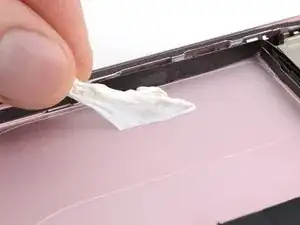

Поверните пинцет так, чтобы полоска клея скатывалась сама на себя, и медленно, равномерно, под небольшим углом тяните её из-под батареи.

Дайте полоске достаточно времени, чтобы растянуться. Избегайте перетягивания её через кабели или компоненты во время вытягивания.

Если вы используете пальцы, часто меняйте хватку полоски, чтобы она не растягивалась неравномерно и не рвалась.

Повторите для другой полоски.

Если полоска оторвалась, попытайтесь достать её из-под батареи. Если не удаётся — не переживайте. Перейдите к следующему шагу для альтернативного метода.

Если вы сняли обе саморастягивающиеся клеевые полоски — поздравляем, теперь вы можете извлечь батарею! Если нет, выполните следующие три шага, чтобы извлечь её с помощью изопропилового спирта и пластиковой карты.

Подпереть правый край телефона (сторону с кнопками громкости).

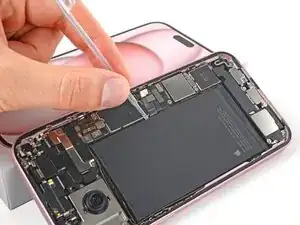

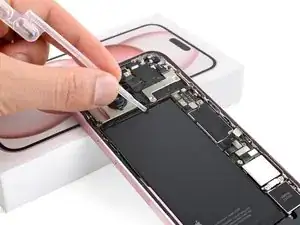

Используйте пипетку или шприц, чтобы нанести несколько капель высококонцентрированного изопропилового спирта (более 90%) на внутренний край батареи.

Подпереть верхний край телефона и повторите нанесение на верхний край батареи.

Подождите одну минуту, чтобы изопропиловый спирт попал под батарею и размягчил клей.

Не сгибайте и не мните батарею. Если она сопротивляется, нанесите ещё несколько капель изопропилового спирта и повторите попытку.

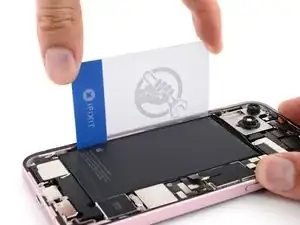

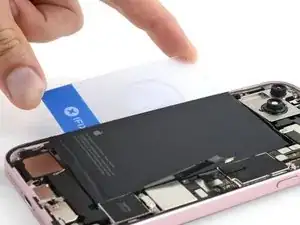

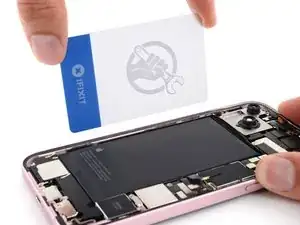

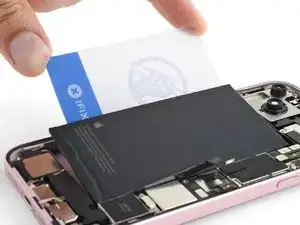

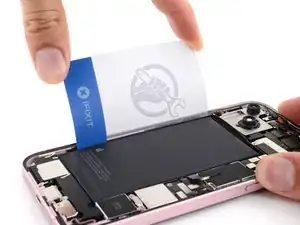

Вставьте длинный край пластиковой карты между левым краем батареи и рамой.

Держите телефон неподвижно и подденьте батарею.

В зависимости от силы клея это может занять время. Прикладывайте постоянное давление до одной минуты, чтобы клей ослаб.

Просуньте пластиковую карту глубже под батарею, пока не сможете поддеть её.

Поднимите батарею до тех пор, пока не сможете схватить её пальцами.

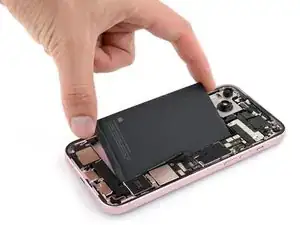

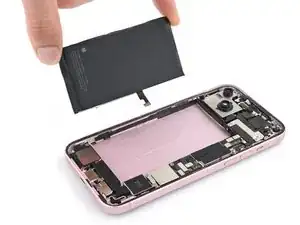

Удалите батарею.

Для установки новой батареи:

Очистите рамку изопропиловым спиртом и бесворсовой или микрофибровой тканью.

Перед нанесением клея временно подключите новую батарею и поместите её в гнездо, чтобы проверить, подходит ли она и достаёт ли кабель до разъёма на плате. Отключите батарею перед продолжением.

Если у новой батареи нет заранее нанесённого клея, следуйте этому руководству, чтобы нанести новые саморастягивающиеся клеевые полоски.

Если у вас нет саморастягивающегося клея, используйте тонкую двустороннюю ленту для фиксации.
