Замена слухового динамика iPhone 15 Pro

Дайте батарее вашего телефона разрядиться ниже 25% перед началом этого ремонта — заряженная литий-ионная батарея может загореться при повреждении.

Отключите все кабели от вашего телефона.

Удерживайте кнопку питания и любую из кнопок громкости, затем проведите для выключения телефона.

Если ваш экран или заднее стекло треснули, наклейте перекрывающиеся полоски упаковочной ленты на стекло, чтобы защитить себя и облегчить разборку.

Убедитесь, что в нижней части есть ровная область, достаточно большая для присоски.

Если вставить пик слишком далеко, можно повредить устройство. Выполните этот шаг, чтобы обозначить ваш пик и предотвратить повреждение.

Измерьте 3 мм от конца и отметьте открывающий пик постоянным маркером.

Вы также можете отметить другие углы пика разными размерами.

В качестве альтернативы, приклейте монету к пику на расстоянии 3 мм от конца.

Apple продает инструмент Обрезчик клея для безопасной резки клея дисплея в своем магазине для самостоятельного ремонта.

Используйте отвертку P2 с валиком, чтобы удалить два шурупа длиной 7 мм с обеих сторон порта зарядки.

Используйте фен или тепловую пушку, чтобы нагреть нижний край экрана до горячего состояния.

Будьте осторожны, чтобы не перегреть телефон - батарея подвержена повреждениям от тепла.

Прикрепите присоску к нижнему краю экрана.

Поднимите ручку с сильной и равномерной силой, чтобы создать зазор между экраном и рамкой.

Вставьте наконечник открывающего пика в зазор.

При резке клея, удерживающего экран дальше в следующих шагах, будьте осторожны в следующих областях:

Существует два нежных кабеля, соединяющих экран с телефоном: один прямо над кнопкой действий и другой ближе к середине левого края.

Вокруг периметра телефона расположено несколько пружинных контактов. Будьте особенно осторожны, чтобы не вставить ваш пик глубже, чем рекомендуется, в этих местах, чтобы избежать изгибания контактов.

Не вставляйте ваш открывающий пик глубже, чем 3 мм вдоль нижнего края.

Сдвигайте ваш пик взад и вперед вдоль нижнего края, чтобы отделить клей.

Оставьте ваш пик вставленным в нижний правый угол, чтобы предотвратить застывание клея.

Нагрейте правый край экрана до горячего состояния.

Не вставляйте ваш пик глубже, чем 5 мм вдоль правого края.

Проведите пик вокруг нижнего правого угла экрана и к кнопке питания, пока не почувствуете жесткую остановку на зажиме, удерживающем экран.

Поверните ваш пик так, чтобы плоская сторона была под экраном.

Поверните пик, чтобы увеличить зазор между экраном и рамкой, пока правый зажим не освободится.

Вставьте второй открывающий пик справа от первого пика.

Переместите первый пик обратно в нижний правый угол экрана.

Переместите второй пик к верхнему правому углу экрана, чтобы отделить клей.

Оставьте эти пики вставленными, чтобы предотвратить застывание клея.

Нагрейте верхний край экрана до горячего состояния.

Не вставляйте ваш пик глубже, чем 3 мм вдоль верхнего края.

Проведите пик вокруг верхнего правого угла и вдоль верхнего края, чтобы освободить два зажима и клей, удерживающий его.

Нагрейте левый край экрана до горячего состояния.

Не вдвигайте свой инструмент дальше чем 2 мм вдоль левой грани, чтобы не повредить два кабеля, соединяющих экран с телефоном.

Проведите своим инструментом вокруг верхнего левого угла экрана.

Сдвиньте инструмент к нижнему левому углу экрана, чтобы отделить клей.

Поставьте маленькую коробку или сложите книги слева от телефона, чтобы поддерживать экран, пока вы отсоединяете его кабели.

Приподпирайте правый край экрана, как крышку книжки.

Если экран кажется застрявшим, обойдите по периметру с помощью инструмента для открытия, чтобы отделить оставшийся клей.

Приподпирайте экран, чтобы получить доступ к его кабелям, не напрягая их.

Используйте отвертку Y000, чтобы удалить шесть винтов, удерживающих крышку материнской платы:

Четыре винта длиной 1.6 мм

Два винта длиной 1.3 мм

Поверните нижнюю часть крышки материнской платы против часовой стрелки и вытащите верхний левый угол из-под кабеля датчика окружающего света, чтобы снять ее.

Во время сборки убедитесь, что верхний левый угол крышки заходит под кабель датчика окружающего света.

Используйте кончик инструмента для открытия, чтобы приподнять и отключить разъем питания батареи из нижнего правого угла материнской платы.

Чтобы подключить разъем питания, выровняйте его над гнездом и аккуратно нажмите одну сторону, пока он не щелкнет на месте, затем нажмите на другую сторону. Убедитесь, что он сидит ровно, так как изолирующая резина вокруг гнезд может помешать ему полностью подключиться.

Используйте кончик инструмента для открытия, чтобы приподнять и отключить кабель экрана из центра материнской платы.

Аккуратно подденьте кончик инструмента для открытия под кабель датчика окружающего света рядом с верхним левым углом материнской платы.

Поднимите кабель, чтобы отключить его.

Снимите экран.

Во время сборки следуйте этому руководству, чтобы нанести новый клей и установить экран.

Будьте осторожны, чтобы не повредить пружинные контакты при очистке рамки.

Используйте кончик инструмента для открытия, чтобы приподнять и отключить три разъема задней камеры с верхней правой стороны материнской платы.

Третий разъем скрыт под верхним — немного приподнимите верхний кабель, чтобы увидеть третий разъем.

Используйте отвертку Phillips #000, чтобы удалить три винта, удерживающих задние камеры:

Один винт длиной 3.8 мм

Один винт длиной 3.2 мм

Один винт длиной 2.8 мм

Будьте осторожны, чтобы не трогать и не пачкать объективы камер на этом этапе.

Вставьте кончик лопатки между верхним правым углом задних камер и рамкой.

Приподнимите, пока не сможете схватить задние камеры пальцами.

Удалите задние камеры.

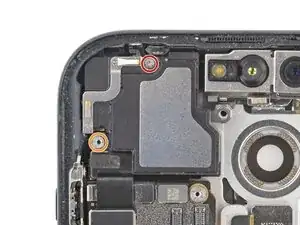

Используйте отвертку Phillips #000, чтобы удалить винт длиной 2 мм, удерживающий верхнюю часть динамика слухового аппарата.

Используйте отвёртку для стержней, чтобы удалить оставшийся винт, удерживающий нижний левый угол динамика слухового аппарата.

Если у вас нет отвёртки для стержней, вместо этого можно использовать тонкую плоскую отвертку. Применяйте постоянное, вертикальное давление, чтобы избежать повреждения мелких вырезов в головке винта.

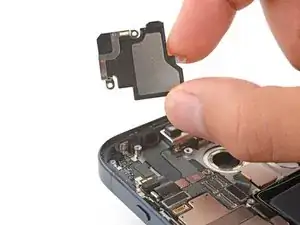

Удалите динамик слухового аппарата.

Во время сборки убедитесь, что прокладка в верхнем правом углу динамика совмещена с его углублением в рамке.
