Замена микрофона iPhone 15 Plus

Разрядите аккумулятор телефона ниже 25%, так как заряженный литий‑ионный аккумулятор представляет потенциальную опасность.

Отключите все кабели от телефона.

Удерживайте кнопку питания и любую из кнопок громкости и проведите слайдом для выключения питания телефона.

Если экран или заднее стекло сильно треснули, наклейте полосы упаковочной ленты с перекрытием на стекло, чтобы защитить себя и упростить разборку.

Убедитесь, что у нижнего края есть гладкая область, достаточно большая для присоски.

Если вставить лопатку слишком глубоко, она может повредить устройство. Выполните этот шаг, чтобы отметить лопатку и избежать повреждений.

Отмерьте 3 мм от кончика и отметьте лопатку перманентным маркером.

Вы также можете отметить другие углы лопатки разными измерениями.

Альтернативно, приклейте монету к лопатке на расстоянии 3 мм от кончика.

Apple продаёт инструмент Adhesive Cutter для безопасного разрезания клея дисплея в своём магазине Self Repair.

Используйте отвёртку P2 pentalobe, чтобы выкрутить два винта длиной 7,7 мм по обе стороны от разъёма зарядки.

Используйте фен или термофен, чтобы нагреть нижний край заднего стекла до ощущения горячего на ощупь.

Будьте осторожны, не нагревайте телефон сильнее — аккумулятор чувствителен к нагреву.

Прикрепите присоску к нижнему краю заднего стекла.

Резко, но равномерно потяните ручку вверх, чтобы создать зазор между задним стеклом и рамкой.

Вставьте кончик лопатки в зазор.

При разрезании клея, фиксирующего заднее стекло, в следующих шагах будьте осторожны с перечисленными областями:

Рядом с кнопкой увеличения громкости находится тонкий кабель, соединяющий заднее стекло с телефоном. Не вставляйте лопатку в это место, чтобы не перерезать кабель.

Вокруг периметра телефона расположены несколько контактных пружин. Будьте особенно осторожны, чтобы не вставлять лопатку глубже рекомендованного в каждом шаге, чтобы не погнуть эти контакты.

Не вставляйте лопатку глубже, чем на 5 мм вдоль нижнего края.

Проведите лопаткой взад и вперёд вдоль нижнего края, чтобы отделить клей.

Оставьте лопатку вставленной в нижнем правом углу, чтобы клей не закрылся заново.

Нагрейте правый край заднего стекла до ощущения горячего на ощупь.

Не вставляйте лопатку глубже, чем на 7 мм вдоль правого края.

Поверните лопатку вокруг нижнего правого угла и проведите её до половины правого края или до жёсткой остановки у защёлки, фиксирующей заднее стекло.

Не разрезайте вблизи кнопок громкости, чтобы не повредить кабель беспроводной зарядки.

Оставьте лопатку вставленной, чтобы клей не закрылся заново.

Нагрейте левый край заднего стекла до ощущения горячего на ощупь.

Не вставляйте лопатку глубже, чем на 5 мм вдоль левого края.

Вставьте вторую лопатку в нижний край.

Поверните вторую лопатку вокруг нижнего левого угла.

Проведите эту лопатку вверх до верхнего левого угла, чтобы отделить клей.

Оставьте эту лопатку вставленной, чтобы клей не закрылся заново.

Нагрейте верхний край заднего стекла до ощущения горячего на ощупь.

Не вставляйте лопатку глубже, чем на 3 мм вдоль верхнего края.

Поверните вторую лопатку вокруг верхнего левого угла и проведите её к верхнему правому углу, чтобы отделить клей.

Вы можете услышать и почувствовать щелчки при отпускании двух верхних защёлок.

Оставьте эту лопатку на месте, чтобы клей не закрылся заново.

Нагрейте верхний правый угол заднего стекла до ощущения горячего на ощупь.

Не вставляйте лопатку глубже, чем 4 мм вдоль правого края.

Поверните вторую монтажную лопатку вокруг верхнего правого угла и сдвиньте её к кнопке увеличения громкости, чтобы отделить клей.

Осторожно отройте заднюю стеклянную панель вправо от телефона.

Если заднее стекло кажется застрявшим, пройдитесь снова по периметру и проверьте пропущенные участки клея или застрявшие защёлки.

Подпереть заднее стекло о приподнятую поверхность, чтобы не создавать натяжения на кабель.

В ходе ремонта отслеживайте каждый винт и следите, чтобы он возвращался точно на своё место.

Используйте трёхгранную отвёртку Y000, чтобы выкрутить два винта длиной 1.3 мм, фиксирующих нижнюю крышку разъёма.

Используйте пинцет, чтобы сдвинуть крышку к верхней части телефона и отстегнуть её от платы.

Снимите крышку.

При сборке сначала защёлкните верхний край крышки в её паз на плате, затем закрепите винтом.

Держите заднее стекло вертикально одной рукой и поверните нижний край влево, чтобы получить доступ к разъёму кнопки питания под кнопками громкости.

Используя кончик монтажной лопатки, подденьте и отключите нажимной разъём батареи от платы.

На головке этого разъёма напечатаны знак плюс и минус.

Чтобы повторно подсоединить нажимной разъём, совместите его с гнездом и аккуратно нажмите на одну сторону до щелчка, затем нажмите на другую сторону. Убедитесь, что он лежит ровно, так как изолирующая резинка вокруг гнёзд может мешать плотному контакту.

Используйте трёхгранную отвёртку Y000, чтобы выкрутить винт длиной 0.9 мм, фиксирующий среднюю крышку разъёма.

Используйте плоский конец лопатки или палец, чтобы сдвинуть крышку к нижней части телефона и отщелкнуть её верхний край.

Снимите крышку.

При сборке разместите крышку так, чтобы её защёлка была сразу за фиксатором на плате. Нажмите одним пальцем и сдвиньте крышку вперёд, чтобы защёлкнуть фиксатор.

Используйте монтажную лопатку, чтобы поддеть и отключить разъём катушки беспроводной зарядки и NFC.

Снимите заднее стекло.

При повторной сборке:

Это хорошее место, чтобы протестировать ремонт прежде, чем закрывать телефон. Временно подключите батарею и заднее стекло, включите телефон и убедитесь, что он работает как положено. Выключите его и продолжите сборку.

Используйте это руководство для повторного нанесения клея и установки заднего стекла.

Используйте крестовую отвёртку Phillips #000, чтобы выкрутить четыре винта, фиксирующие Taptic Engine и его крышку разъёма:

Один винт длиной 1.4 мм

Один винт длиной 1.9 мм (с более крупной головкой)

Один винт длиной 1.9 мм (с более мелкой головкой)

Один винт длиной 2.1 мм

Используйте пинцет, чтобы снять крышку разъёма Taptic Engine.

При сборке ориентируйте крышку так, чтобы её золотой пружинный контакт был ближе всего к краю корпуса.

Используйте острый конец лопатки, чтобы поддеть и отключить нажимной разъём Taptic Engine.

Используйте драйвер для стоек, чтобы выкрутить винт 3.3 мм, фиксирующий верхний левый край Taptic Engine.

Если у вас нет драйвера для стоек, можно использовать тонкую плоскую отвёртку — будьте осторожны, чтобы не сорвать мелкие выемки на головках винтов.

С помощью пинцета или пальцев снимите Taptic Engine.

Используйте трёхгранную отвёртку Y000, чтобы выкрутить винт 1.3 мм, фиксирующий контакт заземления и динамик.

Используйте крестовую отвёртку Phillips #000, чтобы выкрутить четыре винта, фиксирующие динамик:

Два винта 1.6 мм

Два винта 2.0 мм

Схватите динамик и извлеките его.

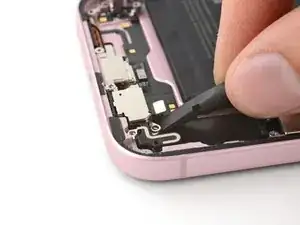

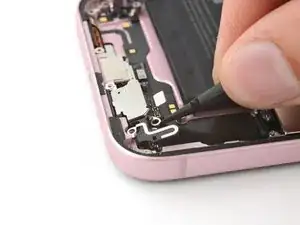

Используйте острый конец лопатки, чтобы поддеть и отключить нажимной разъём микрофона.

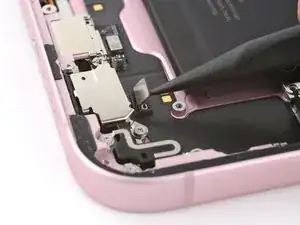

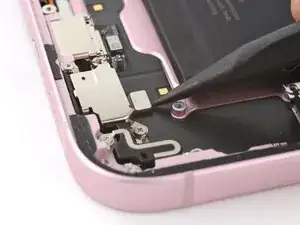

Используйте трёхгранную отвертку Y000, чтобы выкрутить винт 1,3 мм, закрепляющий заземляющий контакт и микрофон.

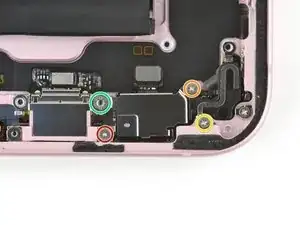

Используйте крестовую отвертку Phillips #000, чтобы выкрутить два винта, фиксирующие правую сторону микрофона:

Один винт 1,9 мм

Один винт 1,3 мм

Используйте отвёртку для стоек, чтобы выкрутить стойку 3,2 мм, крепящую верхний левый угол микрофона.

Вставьте плоский конец лопатки под опору винта в верхней правой части микрофона и подденьте вверх, пока не сможете схватить его пальцами.

Отделите микрофон от клея, фиксирующего его к каркасу, и извлеките.

При сборке вы можете заменить клей, фиксирующий микрофон, тонкой двусторонней лентой, но убедитесь, что новая клейкая лента не перекрывает отверстия для звука.
