Замена тактильного двигателя (Taptic Engine) iPhone 15 Pro

Разрядите батарею телефона до уровня ниже 25% перед началом ремонта — заряженная литий‑ионная батарея может загореться при повреждении.

Отключите все кабели от телефона.

Удерживайте кнопку питания и любую из кнопок громкости и сдвиньте ползунок, чтобы выключить телефон.

Если стекло экрана или заднее стекло треснуто, наклейте полосы упаковочной ленты внахлест на стекло, чтобы защитить себя и упростить разборку.

Убедитесь, что у нижнего края есть гладкая область, достаточно большая, чтобы к ней прилипала присоска.

Если инструмент вставлен слишком глубоко, лопатка может повредить устройство. Выполните этот шаг, чтобы отметить лопатку и предотвратить повреждение.

Отмерьте 3 мм от наконечника и отметьте лопатку перманентным маркером.

Вы также можете отметить другие углы лопатки разными размерами.

В качестве альтернативы приклейте монету к лопатке в 3 мм от наконечника.

Apple продаёт инструмент Adhesive Cutter для безопасной резки клея дисплея в своём магазине саморемонта.

Используйте отвертку P2 pentalobe, чтобы выкрутить два винта длиной 7 мм по обеим сторонам порта зарядки.

Используйте фен или тепловую пушку, чтобы подогреть нижний край экрана, пока он не станет горячим на ощупь.

Будьте осторожны, не нагревайте телефон сильнее — батарея чувствительна к перегреву.

Прикрепите присоску к нижнему краю экрана.

Потяните за ручку сильным, равномерным усилием, чтобы создать зазор между экраном и рамкой.

Вставьте наконечник лопатки в зазор.

При разрезании клея, фиксирующего экран в следующих шагах, будьте осторожны в следующих областях:

Есть два тонких кабеля, соединяющих экран с телефоном: один прямо над кнопкой действия, другой — примерно в середине левого края.

По периметру телефона расположены несколько пружинных контактов. Будьте особенно осторожны, не вставляйте лопатку глубже рекомендованного в этих местах, чтобы не согнуть контакты.

Не вставляйте лопатку глубже, чем на 3 мм вдоль нижнего края.

Проведите лопаткой вперёд‑назад вдоль нижнего края, чтобы отделить клей.

Оставьте лопатку вставленной в нижнем правом углу, чтобы предотвратить повторное склеивание.

Подогрейте правый край экрана, пока он не станет горячим на ощупь.

Не вставляйте лопатку глубже, чем на 5 мм вдоль правого края.

Проведите лопаткой вокруг нижнего правого угла экрана и в направлении кнопки питания, пока не почувствуете жёсткую остановку у защёлки, фиксирующей экран.

Поверните лопатку так, чтобы её плоский край оказался под экраном.

Поверните лопатку, чтобы увеличить зазор между экраном и рамкой, пока правая защёлка не освободится.

Вставьте вторую лопатку справа от первой.

Сдвиньте первую лопатку обратно в нижний правый угол экрана.

Сдвиньте вторую лопатку к верхнему правому углу экрана, чтобы отделить клей.

Оставьте эти лопатки вставленными, чтобы предотвратить повторное склеивание.

Подогрейте верхний край экрана, пока он не станет горячим на ощупь.

Не вставляйте лопатку глубже, чем на 3 мм вдоль верхнего края.

Проведите лопаткой вокруг верхнего правого угла и вдоль верхнего края, чтобы освободить две защёлки и клей, удерживающие его.

Подогрейте левый край экрана, пока он не станет горячим на ощупь.

Не вставляйте лопатку глубже чем 2 мм вдоль левого края, чтобы не повредить два кабеля, соединяющие экран с телефоном.

Поверните лопатку вокруг верхнего левого угла экрана.

Сдвиньте лопатку к нижнему левому углу экрана, чтобы разъединить клей.

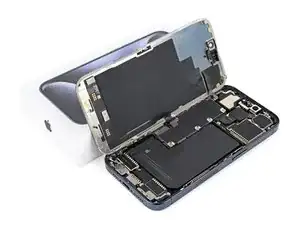

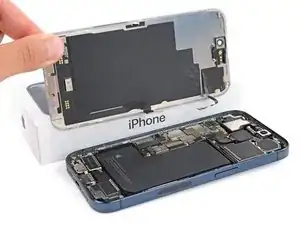

Положите слева от телефона небольшую коробку или стопку книг, чтобы зафиксировать экран при отсоединении его кабелей.

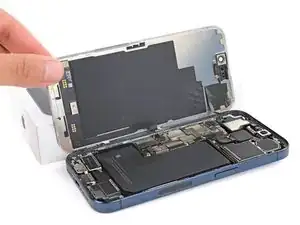

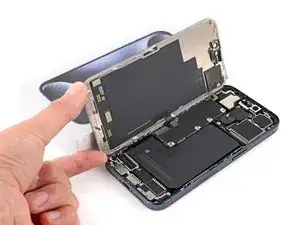

Откиньте правый край экрана вверх, как обложку книги.

Если экран кажется зажатым, снова пройдитесь по периметру открывающей лопаткой, чтобы отделить оставшийся клей.

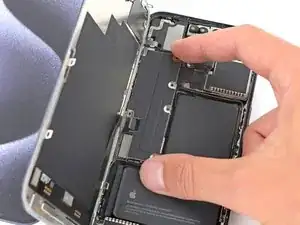

Зафиксируйте экран в приподнятом положении, чтобы получить доступ к его кабелям без натяжения.

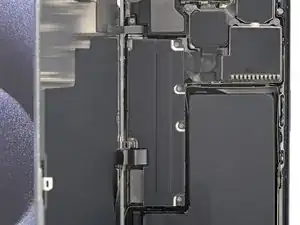

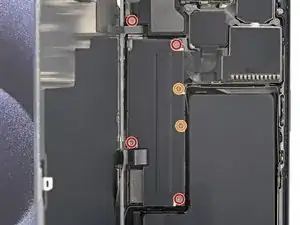

Используйте отвертку Y000, чтобы выкрутить шесть винтов, фиксирующих защитную крышку платы:

Четыре винта длиной 1.6 мм

Два винта длиной 1.3 мм

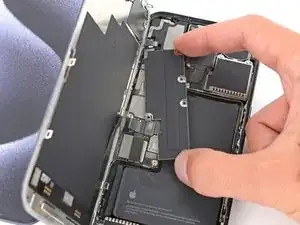

Поверните нижнюю часть защитной крышки платы против часовой стрелки и выдвиньте верхний левый угол из-под кабеля датчика окружающего освещения, чтобы снять крышку.

При сборке убедитесь, что верхний левый угол крышки размещён под кабелем датчика окружающего освещения.

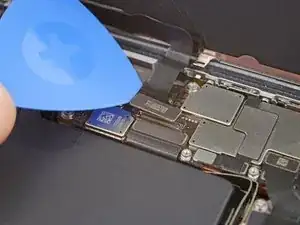

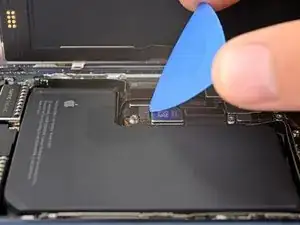

Используйте наконечник открывающей лопатки, чтобы поддеть и отсоединить нажимной разъём батареи от правого нижнего угла платы.

Чтобы заново подключить нажимной разъём, совместите его с гнездом и осторожно нажмите на одну сторону до щелчка, затем нажмите на другую сторону. Убедитесь, что он лежит ровно, так как изолирующая резина вокруг гнезд может препятствовать полному контакту.

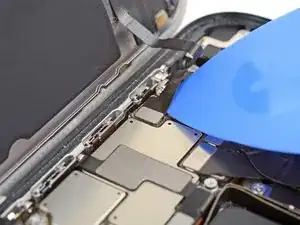

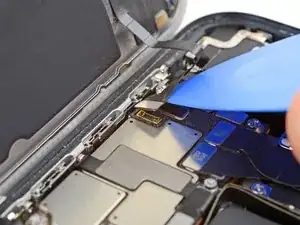

Используйте наконечник открывающей лопатки, чтобы поддеть и отсоединить кабель экрана от центра платы.

Осторожно подведите наконечник открывающей лопатки под кабель датчика окружающего освещения возле верхнего левого угла платы.

Поднимите кабель, чтобы отсоединить его.

Снимите экран.

При повторной сборке следуйте этому руководству для нанесения нового клея и установки экрана.

Будьте осторожны, чтобы не повредить пружинные контакты при очистке рамки.

Используйте крестовую отвертку Phillips #000, чтобы выкрутить четыре винта, фиксирующие громкоговоритель:

Один винт длиной 2.7 мм

Три винта длиной 2 мм

К верхним краям громкоговорителя и тактильного модуля приклеен пластиковый буфер.

Поднимите нижний край громкоговорителя, пока не сможете схватить его пальцами.

Отклейте громкоговоритель от пластикового буфера по верхнему краю и снимите его.

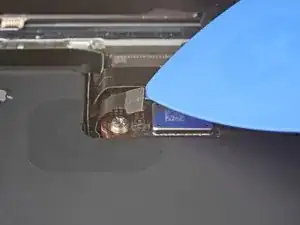

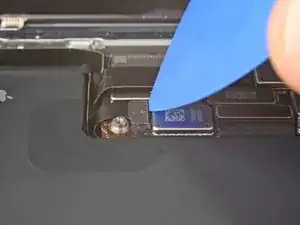

Используйте острый конец лопатки, чтобы поддеть и отсоединить нажимной разъём тактильного модуля.

Используйте крестовую отвертку Phillips #000, чтобы выкрутить два винта длиной 2 мм, фиксирующие тактильный модуль.

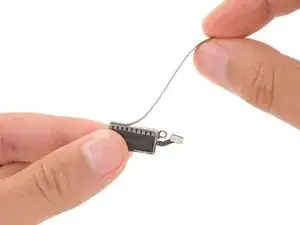

Снимите тактильный модуль.

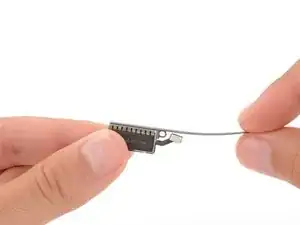

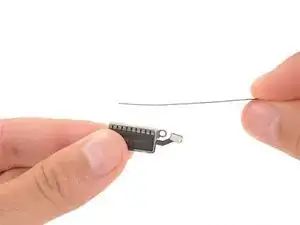

При сборке удалите пластиковый буфер, приклеенный к верхнему краю тактильного модуля, и перенесите его на заменяемую деталь.
