Замена приемного динамика iPhone 15 Plus

Дайте батарее телефона разрядиться ниже 25%, поскольку заряженная литий‑ионная батарея представляет потенциальную опасность.

Отключите все кабели от телефона.

Удерживая кнопку питания и любую из кнопок громкости, проведите по экрану для выключения телефона.

Если экран или заднее стекло сильно треснули, наложите полосы упаковочной ленты внахлест поверх стекла, чтобы защитить себя и облегчить разборку.

Убедитесь, что у нижнего края есть ровная область, достаточная для прилипания присоски.

Если вставить слишком глубоко, монтажная лопатка может повредить устройство. Выполните этот шаг, чтобы разметить лопатку и предотвратить повреждения.

Отмерьте 3 мм от кончика и отметьте монтажную лопатку перманентным маркером.

Вы также можете отметить другие углы лопатки разными отметками.

В качестве альтернативы приклейте монету к лопатке на уровне 3 мм от кончика.

Apple продаёт инструмент Adhesive Cutter для безопасной резки клея дисплея в своём магазине саморемонтных комплектов.

Используйте отвёртку P2 pentalobe, чтобы открутить два винта длиной 7,7 мм по обеим сторонам порта зарядки.

Используйте фен или термопистолет, чтобы нагреть нижний край заднего стекла до состояния, когда он станет горячим на ощупь.

Будьте осторожны, не нагревайте телефон сильнее — батарея подвержена повреждению от тепла.

Приложите присоску к нижнему краю заднего стекла.

Сильно и равномерно потяните за ручку, чтобы создать зазор между задним стеклом и рамкой.

Вставьте кончик монтажной лопатки в образовавшийся зазор.

При резке клея, крепящего заднее стекло в последующих шагах, обратите внимание на следующие области:

Поблизости от кнопки увеличения громкости находится деликатный кабель, соединяющий заднее стекло с телефоном. Не вставляйте лопатку туда, чтобы не перерезать кабель.

По периметру телефона расположены несколько пружинных контактов. Особо осторожно не вставляйте лопатку глубже, чем указано в каждом шаге, чтобы не согнуть эти контакты.

Не вставляйте монтажную лопатку глубже чем 5 мм вдоль нижнего края.

Проведите лопаткой вперёд‑назад вдоль нижнего края, чтобы отделить клей.

Оставьте лопатку в нижнем правом углу, чтобы клей не склеился снова.

Нагрейте правый край заднего стекла до состояния, когда он станет горячим на ощупь.

Не вставляйте лопатку глубже чем 7 мм вдоль правого края.

Поверните лопатку вокруг нижнего правого угла и проведите её вполовину вверх по правому краю или до тех пор, пока не почувствуете упор от защёлки, удерживающей заднее стекло.

Не разрезайте вблизи кнопок громкости, чтобы не повредить кабель беспроводной зарядки.

Оставьте эту лопатку вставленной, чтобы клей не склеился снова.

Нагрейте левый край заднего стекла до состояния, когда он станет горячим на ощупь.

Не вставляйте лопатку глубже чем 5 мм вдоль левого края.

Вставьте вторую монтажную лопатку у нижнего края.

Поверните вторую лопатку вокруг нижнего левого угла.

Проведите эту лопатку вверх до верхнего левого угла, чтобы отделить клей.

Оставьте эту лопатку вставленной, чтобы клей не склеился снова.

Нагрейте верхний край заднего стекла до состояния, когда он станет горячим на ощупь.

Не вставляйте лопатку глубже чем 3 мм вдоль верхнего края.

Поверните вторую монтажную лопатку вокруг верхнего левого угла и проведите её к верхнему правому углу, чтобы отделить клей.

Вы можете услышать и почувствовать щелчки при освобождении двух верхних защёлок.

Оставьте эту лопатку на месте, чтобы клей не склеился снова.

Нагрейте верхний правый угол заднего стекла до состояния, когда он станет горячим на ощупь.

Не вставляйте лопатку глубже, чем 4 мм вдоль правого края.

Поверните вторую монтажную лопатку вокруг верхнего правого угла и проведите ею к кнопке увеличения громкости, чтобы разъединить клей.

Осторожно раскройте заднее стекло вправо от телефона.

Если заднее стекло кажется застрявшим, пройдитесь снова по периметру и проверьте пропущенные участки клея или защёлки, которые не отщёлкнулись.

Подпереть заднее стекло о приподнятую поверхность, чтобы не тянуть кабель.

В ходе ремонта отслеживайте каждый винт и убедитесь, что он возвращается на своё место.

Используйте трёхлепестковую отвёртку Y000, чтобы вывернуть два винта длиной 1,3 мм, удерживающие нижнюю крышку разъёма.

Используйте пинцет, чтобы сдвинуть крышку к верхней части телефона и отщёлкнуть её от платы.

Снимите крышку.

При сборке защёлните верхний край крышки в её паз на плате перед закреплением винтом.

Удерживайте заднее стекло вертикально одной рукой и поверните нижний край влево, чтобы открыть контакт батареи под кнопками громкости.

Используйте кончик монтажной лопатки, чтобы поддеть и отключить контакт батареи от платы.

На головке этого разъёма напечатаны знаки плюс и минус.

Чтобы снова подключить кнопочный разъём, совместите его с гнездом и осторожно нажмите на одну сторону до щелчка, затем нажмите на другую сторону. Убедитесь, что он лежит ровно, так как изолирующая резинка вокруг гнёзд может мешать полному соединению.

Используйте трёхлепестковую отвёртку Y000, чтобы вывернуть винт длиной 0,9 мм, фиксирующий среднюю крышку разъёма.

Используйте плоский конец лопатки или палец, чтобы сдвинуть крышку к нижней части телефона и отщёлкнуть её верхний край.

Снимите крышку.

При сборке поместите крышку так, чтобы её защёлка была сразу за клипсой на плате. Нажмите одним пальцем и сдвиньте крышку вперёд, чтобы зацепить клипсу.

Используйте монтажную лопатку, чтобы поддеть и отключить разъём катушки беспроводной зарядки и NFC.

Снимите заднее стекло.

При сборке:

Это хорошее место, чтобы протестировать ремонт перед окончательной сборкой. Временно подключите батарею и заднее стекло, включите телефон и убедитесь, что он работает. Выключите и продолжайте сборку.

Используйте это руководство, чтобы заново нанести клей и установить заднее стекло.

Используйте трёхлепестковую отвёртку Y000, чтобы вывернуть два винта длиной 1,3 мм, фиксирующие верхнюю крышку разъёма.

Снимите крышку.

Используйте кончик монтажной лопатки, чтобы поддеть и отключить контакт антенны, передних датчиков и передней камеры (всего три контакта).

Используйте пинцет или пальцы, чтобы вынуть переднюю камеру и датчики из выемки в рамке и снять их.

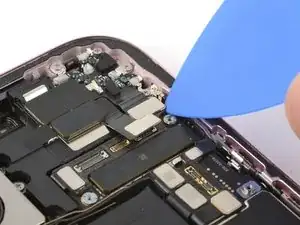

Используйте кончик монтажной лопатки, чтобы поддеть и отключить контакт динамика разговорного

Используйте крестовую отвёртку Phillips #000, чтобы вывернуть семь винтов, удерживающих динамик разговорного:

Пять винтов длиной 1,6 мм

Два винта длиной 1,3 мм

Вставьте плоский конец лопатки между верхним левым краем динамика разговорного и подденьте, пока не сможете захватить его пальцами.

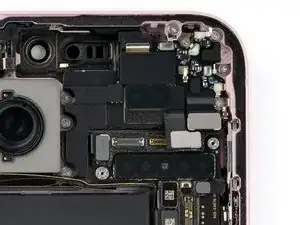

Снимите динамик разговорного.

С динамика разговорного оторвано приклеенное антенное крепление, которое нужно перенести на новый динамик.

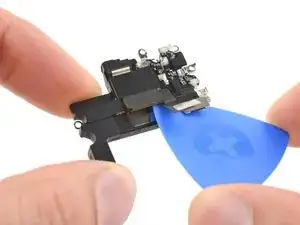

Вставьте монтажную лопатку между антенной и динамиком разговорного.

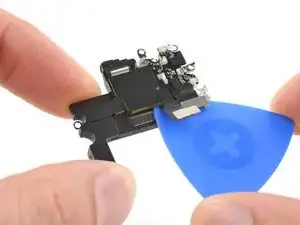

Просуньте лопатку под антенну и подденьте, чтобы разъединить клей.

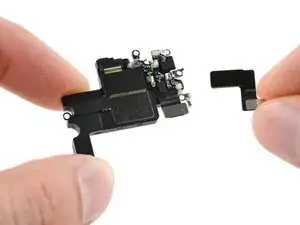

Снимите антенну

Во время сборки повторите эти шаги, чтобы заново установить антенну:

Удалите оставшийся клей с динамика слухового отверстия и антенны.

Если существующий клей всё ещё липкий, вы можете повторно использовать его вместо наклеивания новой ленты.

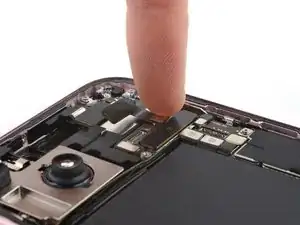

Перед приклеиванием антенны к динамику слухового отверстия закрепите динамик на раме и установите фронтальную камеру и датчики. Подключите все три нажимных разъёма.

Наклейте небольшой кусочек тонкой двусторонней ленты, например ленты Tesa, на антенну.

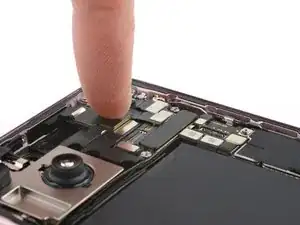

В конце подключите нажимной разъём антенны, затем приклейте её к динамику слухового отверстия.
