Замена модуля передней камеры iPhone 15 Plus

Разрядите аккумулятор телефона ниже 25%, так как заряженный литий-ионный аккумулятор представляет потенциальную опасность.

Отсоедините все кабели от телефона.

Зажмите кнопку питания и любую из кнопок громкости, затем проведите, чтобы выключить телефон.

Если экран или задняя панель сильно треснули, наклейте перекрывающиеся полоски упаковочной ленты поверх стекла, чтобы защитить себя и облегчить разборку.

Убедитесь, что в нижней части есть ровный участок, достаточный для надёжного сцепления присоски.

Если вставить инструмент слишком глубоко, можно повредить устройство. Выполните этот шаг, чтобы отметить инструмент и избежать повреждений.

Отмерьте 3 мм от кончика и отметьте вскрывающий инструмент перманентным маркером.

Можно также отметить другие углы инструмента разными размерами.

В качестве альтернативы приклейте монетку к инструменту на расстоянии 3 мм от кончика.

Apple продаёт инструмент Adhesive Cutter для безопасного разрезания клеевого слоя дисплея в своём магазине самостоятельного ремонта.

Используя отвёртку P2 с пенталобастым наконечником, выкрутите два винта длиной 7,7 мм по обе стороны от разъёма подключения.

Разогрейте нижний край задней панели при помощи фена или теплового пистолета, пока она не станет горячей на ощупь.

Следите, чтобы температура не превысила безопасный уровень — аккумулятор чувствителен к перегреву.

Прикрепите присоску к нижнему краю задней панели.

Ссильным и равномерным усилием потяните за присоску, чтобы создать зазор между задней панелью и корпусом.

Вставьте кончик вскрывающего инструмента в образовавшийся зазор.

При разрезании клея, фиксирующего заднюю панель, на следующих шагах будьте особенно осторожны в следующих местах:

Рядом с кнопкой увеличения громкости находится тонкий кабель, соединяющий заднюю панель с телефоном. Не вставляйте инструмент в это место, чтобы не повредить кабель.

По периметру телефона расположено несколько пружинных контактов. Будьте предельно осторожны и не вставляйте инструмент глубже, чем указано в каждом шаге, чтобы не погнуть контакты.

Не вставляйте вскрывающий инструмент глубже чем на 5 мм вдоль нижнего края.

Перемещайте инструмент вперёд-назад по нижнему краю, чтобы освободить клей.

Оставьте инструмент вставленным в нижний правый угол, чтобы не допустить повторного склеивания.

Разогрейте правый край задней панели, пока он не станет горячим на ощупь.

Не вставляйте инструмент глубже чем на 7 мм вдоль правого края.

Поверните инструмент вокруг нижнего правого угла и протяните его до середины правого края или до ощутимой остановки на защёлке, фиксирующей заднюю панель.

Не режьте рядом с кнопками громкости, чтобы не повредить кабель беспроводной зарядки.

Оставьте инструмент вставленным, чтобы не допустить повторного склеивания.

Разогрейте левый край задней панели, пока он не станет горячим на ощупь.

Не вставляйте инструмент глубже чем на 5 мм вдоль левого края.

Вставьте второй вскрывающий инструмент в нижнем крае.

Поверните второй инструмент вокруг нижнего левого угла.

Протяните инструмент до верхнего левого угла, чтобы расслоить клей.

Оставьте инструмент вставленным, чтобы не допустить повторного склеивания.

Разогрейте верхний край задней панели, пока он не станет горячим на ощупь.

Не вставляйте инструмент глубже чем на 3 мм вдоль верхнего края.

Поверните второй вскрывающий инструмент вокруг верхнего левого угла и протяните его до верхнего правого угла, чтобы расслоить клей.

Вы можете услышать и почувствовать щелчки при освобождении двух верхних защёлок.

Оставьте инструмент на месте, чтобы не допустить повторного склеивания.

Нагрейте верхний правый угол задней панели стекла, пока он не станет тёплым на ощупь.

Не вставляйте инструмент глубже чем на 4 мм вдоль правого края.

Поверните второй инструмент вокруг верхнего правого угла и задвиньте его к кнопке увеличения громкости, чтобы отделить клей.

Осторожно откиньте заднюю панель стекла вправо от телефона.

Если задняя панель стекла не двигается, пройдитесь вновь по периметру, чтобы проверить наличие участков неразделённого клея или застрявших защёлок.

Оприте заднюю панель стекла на возвышенную поверхность, чтобы не повредить шлейф.

Во время ремонта внимательно отслеживайте каждую винт и убедитесь, что он возвращается точно на своё место.

Используйте отвёртку tri-point Y000, чтобы вывернуть два винта длиной 1,3 мм, крепящих нижнюю крышку разъёмов.

Используйте пинцет, чтобы сдвинуть крышку к верхней части телефона, чтобы отсоединить её от системной платы.

Снимите крышку.

При сборке защёлкните верхний край крышки в паз на системной плате, прежде чем закреплять её винтами.

Одной рукой удерживайте заднюю панель стекла вертикально, а нижний край поверните влево, чтобы открыть разъём-штекер батареи под кнопками громкости.

Используйте кончик инструмента для открытия, чтобы поддеть и отключить разъём-штекер батареи от системной платы.

На корпусе этого разъёма напечатаны знаки плюс и минус.

Чтобы подключить разъём-штекер, установите его над разъёмом и аккуратно надавите на одну сторону, пока он не защёлкнется, затем надавите на другую сторону. Убедитесь, что разъём установлен заподлицо, так как резиновая прокладка вокруг разъёма может помешать полному соединению.

Используйте отвёртку tri-point Y000, чтобы вывернуть винт длиной 0,9 мм, крепящий среднюю крышку разъёма.

Используйте плоский конец лопатки или палец, чтобы сдвинуть крышку к нижней части телефона и отсоединить её верхний край.

Снимите крышку.

При сборке разместите крышку так, чтобы её выступ находился сразу за защёлкой на системной плате. Нажмите на неё пальцем и сдвиньте вперёд, чтобы защёлкнуть.

Используйте инструмент для открытия, чтобы поддеть и отключить разъём катушки беспроводной зарядки и NFC.

Снимите заднюю панель стекла.

При сборке:

Теперь — хороший момент для проверки ремонта, прежде чем заклеивать телефон. Временно подключите батарею и заднюю панель стекла, включите телефон и убедитесь, что он работает нормально. Затем выключите и продолжайте сборку.

Воспользуйтесь этим руководством, чтобы нанести клей и установить заднюю панель стекла.

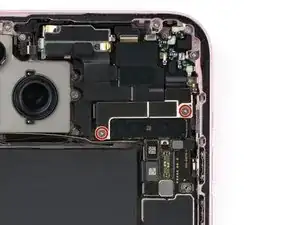

Используйте отвёртку tri-point Y000, чтобы вывернуть два винта длиной 1,3 мм, крепящих верхнюю крышку разъёмов.

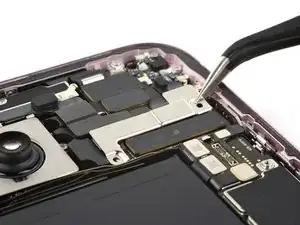

Снимите крышку.

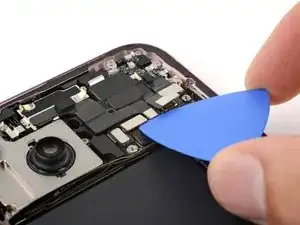

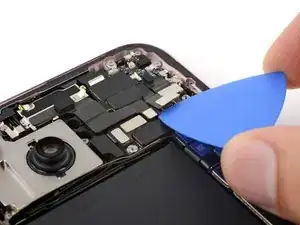

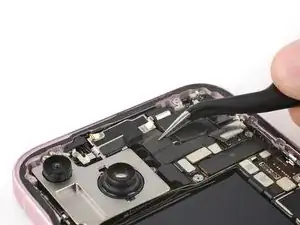

Используйте кончик инструмента для открытия, чтобы поддеть и отключить разъёмы-штекеры антенны, передних датчиков и передней камеры (всего три разъёма).

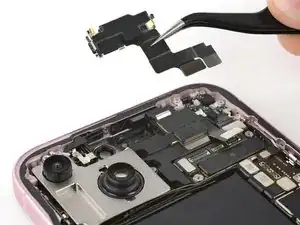

Используйте пинцет или пальцы, чтобы извлечь переднюю камеру и датчики из их гнезда в раме, и снимите их.
